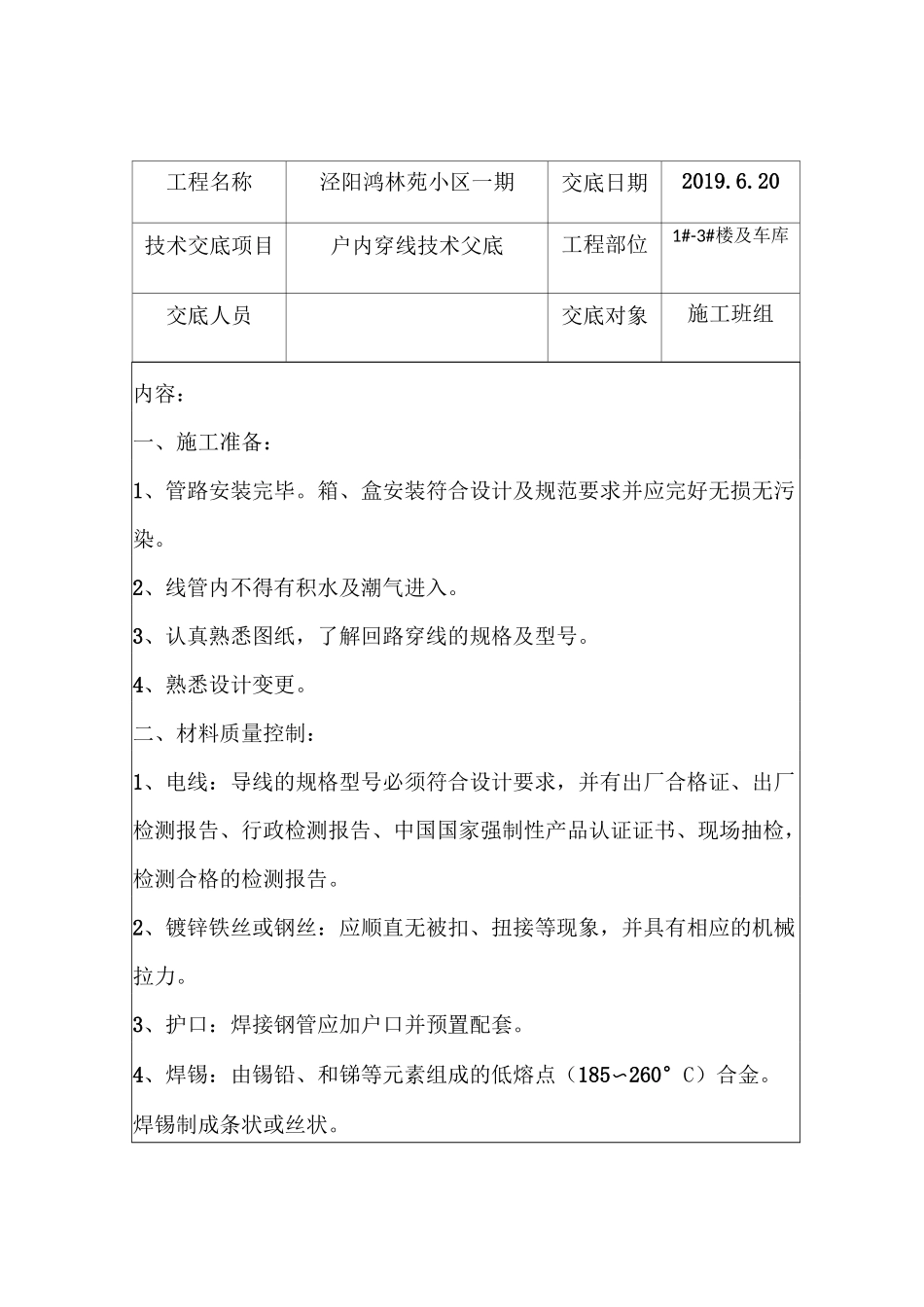

工程名称泾阳鸿林苑小区一期交底日期2019.6.20技术交底项目户内穿线技术父底工程部位1#-3#楼及车库交底人员交底对象施工班组内容：一、施工准备：1、管路安装完毕。箱、盒安装符合设计及规范要求并应完好无损无污染。2、线管内不得有积水及潮气进入。3、认真熟悉图纸，了解回路穿线的规格及型号。4、熟悉设计变更。二、材料质量控制：1、电线：导线的规格型号必须符合设计要求，并有出厂合格证、出厂检测报告、行政检测报告、中国国家强制性产品认证证书、现场抽检，检测合格的检测报告。2、镀锌铁丝或钢丝：应顺直无被扣、扭接等现象，并具有相应的机械拉力。3、护口：焊接钢管应加户口并预置配套。4、焊锡：由锡铅、和锑等元素组成的低熔点（185〜260°C）合金。焊锡制成条状或丝状。工程名称泾阳鸿林苑小区一期交底日期2019.6.20技术交底项目户内穿线技术父底工程部位1#-3#楼及车库交底摘要交底对象施工班组内容：5、辅助材料：橡胶绝缘胶布、黑胶布、滑石粉、布条、锡剂等均符合要求并有产品合格证。三、工器具准备：1、主要安装机具：克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥、高凳、人字梯等。2、主要检测机具：万用表、兆欧表、卷尺等。3、现场电工必须持证上岗，严禁无证操作。4、施工人员须身体健康，年龄不得超过60岁四、质量标准：1、主控项目不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内;同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。2、一般项目1、电线穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。工程名称泾阳鸿林苑小区一期交底日期2019.6.20技术交底项目户内穿线技术父底工程部位1#-3#楼及车库交底摘要交底对象施工班组内容：2、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护线（PE线）应是黄绿相间色，零线用淡蓝色,控制线用白色；相线用：A相-黄色、B相-绿色、C相-红色。3、表箱至户箱主线根据干线系统图设计要求施工。四、操作工艺：选择电线穿戴线、扫管防线电线绑扎——带户口管内穿线——导线接头塘锡——接头包扎-------线路绝缘测试灯具安装五、施工要点：1、根据施工图纸、设计变更及技术交底合理选择导线规格及型号。2、保护线（PE线）应是黄绿相间色，零线用淡蓝色，控制线用白色;回路采用：L1-黄色、L2-绿色、L3-红色。3、钢管穿线时必须带塑料户口。4、当管路较长应适当加滑石粉或洗洁精，润滑管道。5、穿线时应配合协调，一拉一送，喊口号。工程名称泾阳鸿林苑小区一期交底日期2019.6.20技术交底项目户内穿线技术父底工程部位1#-3#楼及车库交底摘要交底对象施工班组内容：6、不同回路及不同电压的严禁穿同一管道，照明回路穿线同一管道严禁穿大于8根导线。7、管内禁止接头。8、配电箱应严格按照施工图回路接线，并注明回路名称。整栋楼控制一致。9、单根线接头应不小于接线缠绕4--6圈（如b图），单根多根接线应不小于缠绕6-8（圈如a图）。工程名称泾阳鸿林苑小区一期交底日期2019.6.20技术交底项目户内穿线技术父底工程部位1#-3#楼及车库交底摘要交底对象施工班组内容：10、接线端子连接应符合（图c）,端子应与线径截面积相符，插入长度应符合规范要求，宜采用热缩绝缘。（接线端子必须采用塘锡端子）图c接线端子连接方式10、所有配电箱端子采用热缩绝缘，并颜色清楚，电缆采用热缩绝缘五指手套热缩绝缘。11、绝缘测试应不小于二匚。12、绝缘测试应记录完整，相间绝缘记录、相地绝缘记录、相零绝缘记录完整。接受交底人签字:
