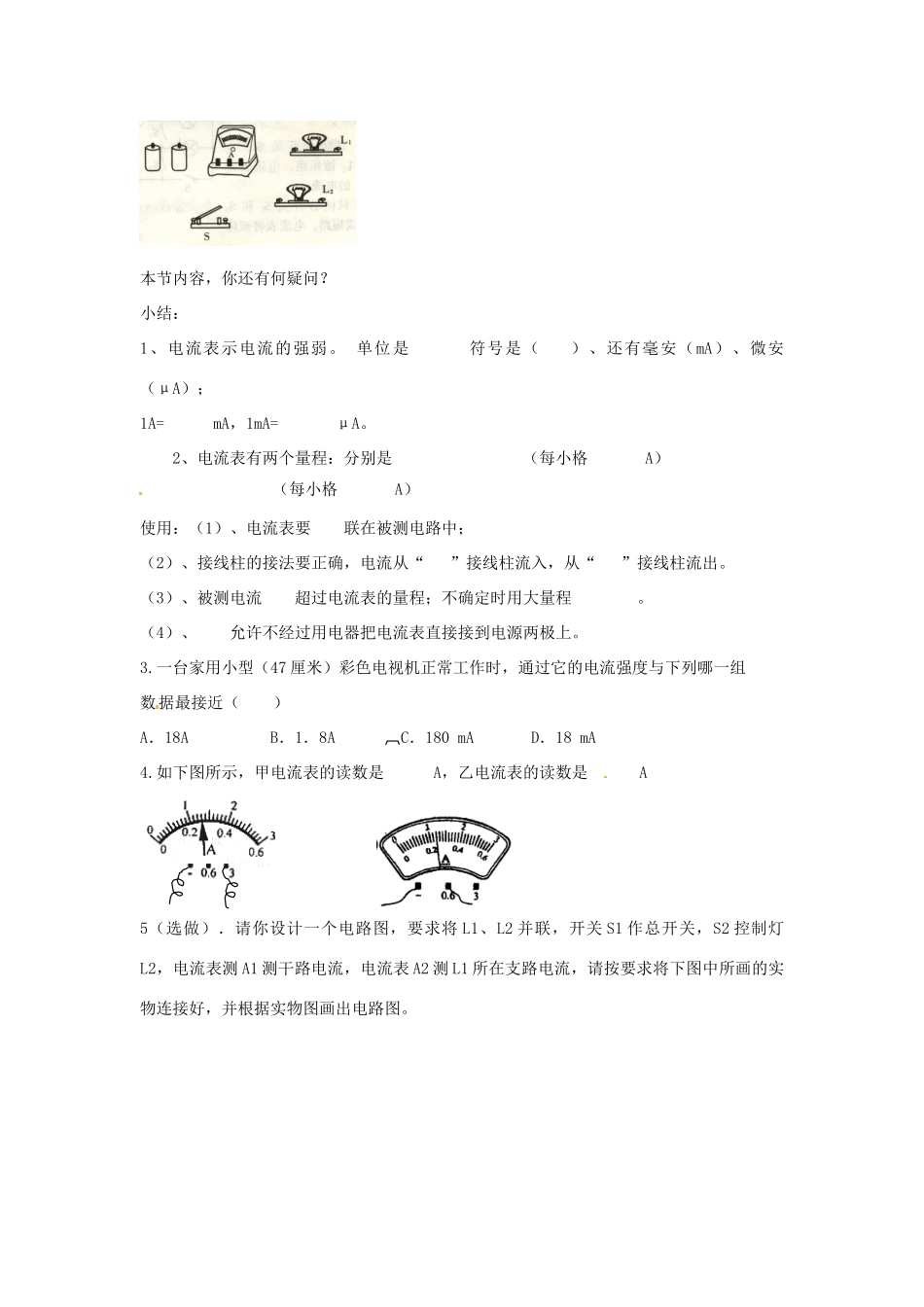

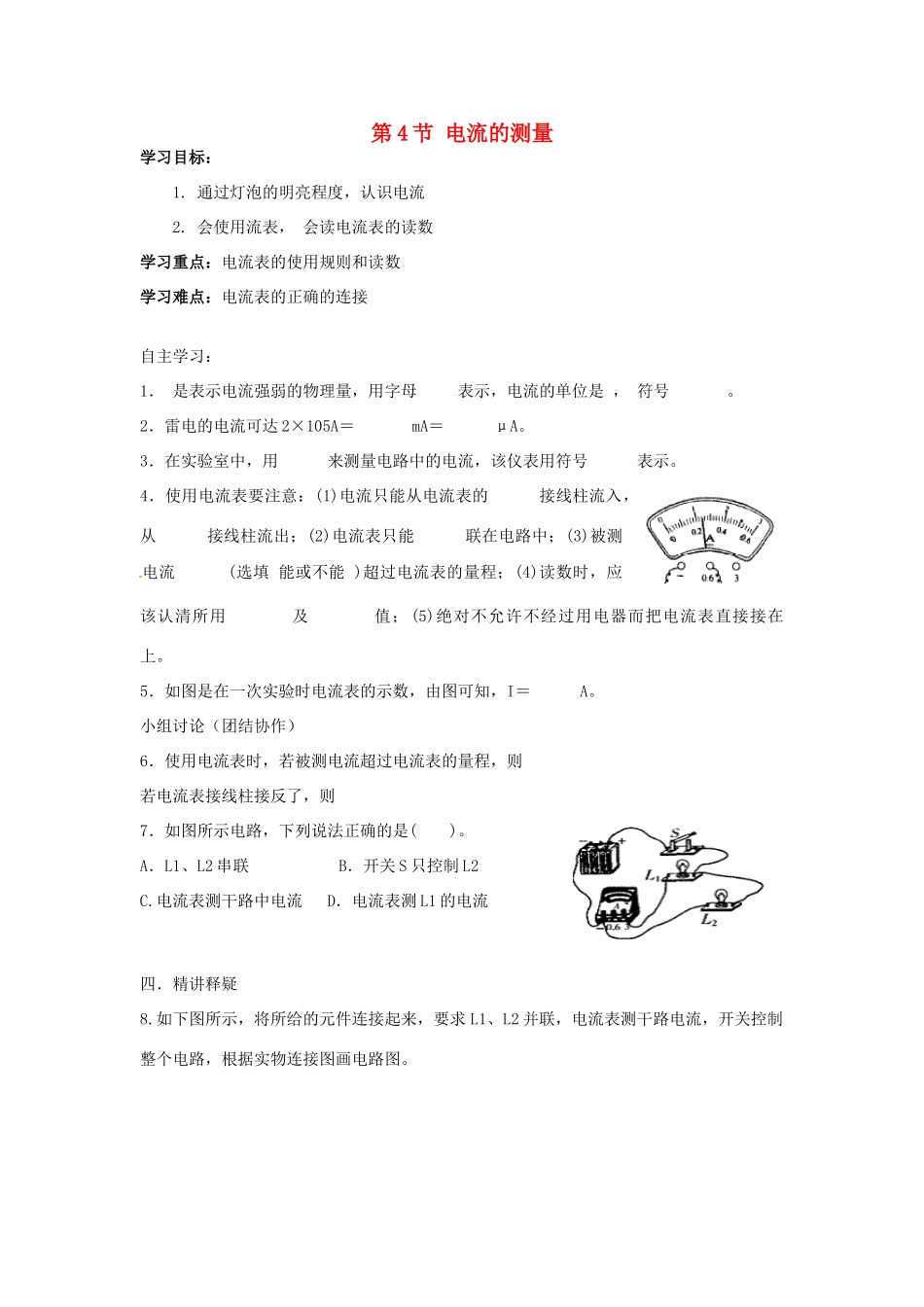

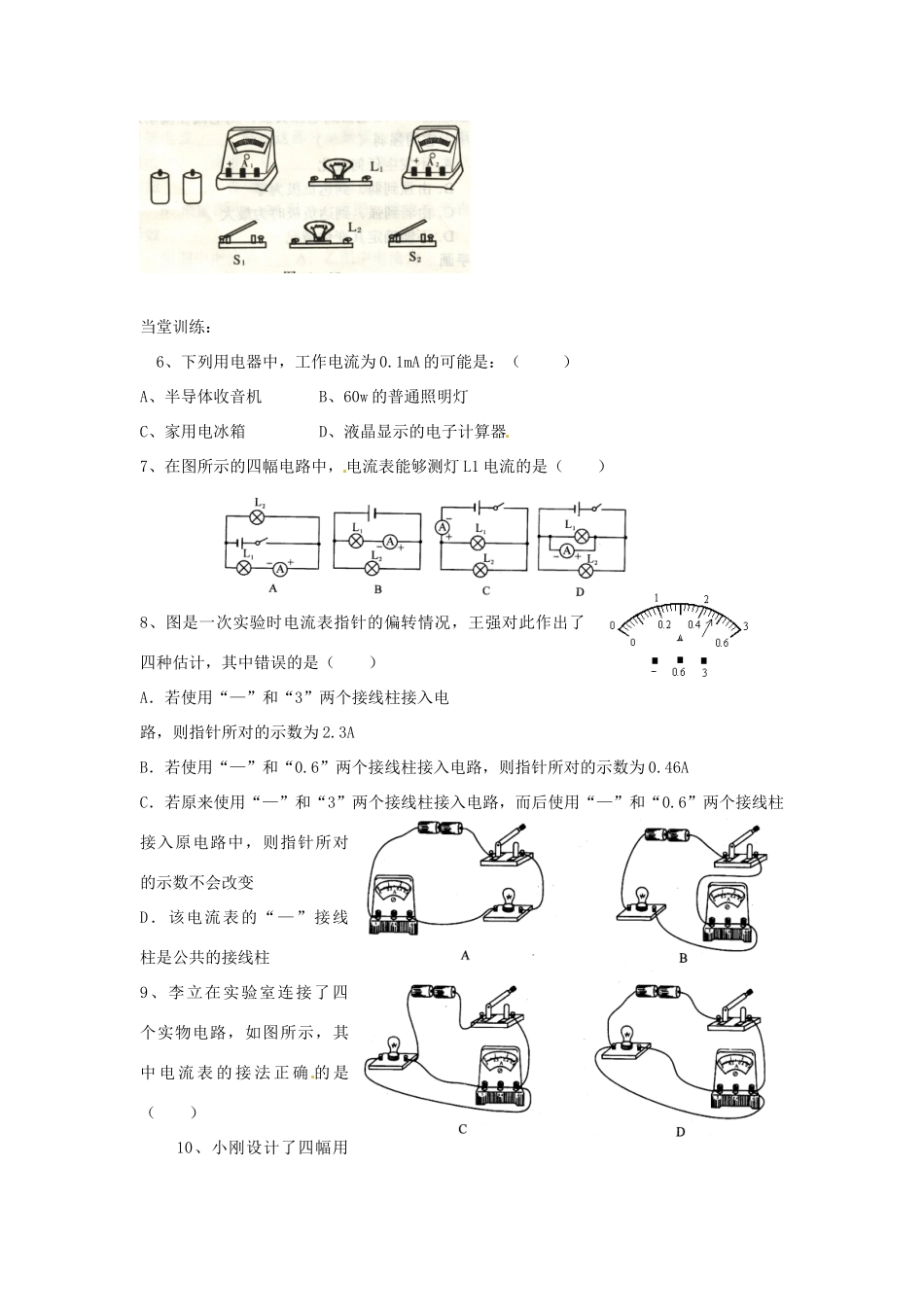

第4节电流的测量学习目标：1.通过灯泡的明亮程度，认识电流2.会使用流表，会读电流表的读数学习重点：电流表的使用规则和读数学习难点：电流表的正确的连接自主学习：1．是表示电流强弱的物理量，用字母表示，电流的单位是，符号。2．雷电的电流可达2×105A＝mA＝μA。3．在实验室中，用来测量电路中的电流，该仪表用符号表示。4．使用电流表要注意：(1)电流只能从电流表的接线柱流入，从接线柱流出；(2)电流表只能联在电路中；(3)被测电流(选填能或不能)超过电流表的量程；(4)读数时，应该认清所用及值；(5)绝对不允许不经过用电器而把电流表直接接在上。5．如图是在一次实验时电流表的示数，由图可知，I＝A。小组讨论（团结协作）6．使用电流表时，若被测电流超过电流表的量程，则若电流表接线柱接反了，则7．如图所示电路，下列说法正确的是()。A．L1、L2串联B．开关S只控制L2C.电流表测干路中电流D．电流表测L1的电流四．精讲释疑8.如下图所示，将所给的元件连接起来，要求L1、L2并联，电流表测干路电流，开关控制整个电路，根据实物连接图画电路图。本节内容，你还有何疑问？小结：1、电流表示电流的强弱。单位是符号是（）、还有毫安（mA）、微安（μA）；1A=mA，1mA=μA。2、电流表有两个量程：分别是（每小格A）（每小格A）使用：（1）、电流表要联在被测电路中；（2）、接线柱的接法要正确，电流从“”接线柱流入，从“”接线柱流出。（3）、被测电流超过电流表的量程；不确定时用大量程。（4）、允许不经过用电器把电流表直接接到电源两极上。3.一台家用小型（47厘米）彩色电视机正常工作时，通过它的电流强度与下列哪一组数据最接近（）A．18AB．1．8AC．180mAD．18mA4.如下图所示，甲电流表的读数是A，乙电流表的读数是A5（选做）．请你设计一个电路图，要求将L1、L2并联，开关S1作总开关，S2控制灯L2，电流表测A1测干路电流，电流表A2测L1所在支路电流，请按要求将下图中所画的实物连接好，并根据实物图画出电路图。当堂训练：6、下列用电器中，工作电流为0.1mA的可能是：（）A、半导体收音机B、60w的普通照明灯C、家用电冰箱D、液晶显示的电子计算器7、在图所示的四幅电路中，电流表能够测灯L1电流的是（）8、图是一次实验时电流表指针的偏转情况，王强对此作出了四种估计，其中错误的是（）A．若使用“—”和“3”两个接线柱接入电路，则指针所对的示数为2.3AB．若使用“—”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46AC．若原来使用“—”和“3”两个接线柱接入电路，而后使用“—”和“0.6”两个接线柱接入原电路中，则指针所对的示数不会改变D．该电流表的“—”接线柱是公共的接线柱9、李立在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（）10、小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能造成电源或电流表损坏的电路图是（）11、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（）A．指针不动B．指针反向偏转C．指针摆动偏小D．指针摆动太大，电流表可能被烧坏12、如图所示，如果使用“—”和“3”两个接线柱接入电路，则指针所对的示数为，如果使用“—”和“0.6”两个接线柱接入电路，则指针所对的示数为。13、请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。14（迁移和拓展）、小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而小丽却按照0~3A量程读得测量值为2.4A，则实际测得得电流应该是（）A．1.2AB．4.8AC．0.12AD．0.48A15、王刚在做一电学实验时，闭合开关后，发现电流表的指针偏转如图所示，产生这一现象的原因及纠正方法是。16、右图是小明用电流表测量通过灯泡电流的实验装置图，其中导线a端没有连接。如果小明把导线a端与接线柱b连接，开关闭合时能正常测出通过小灯泡的电流，开关断开时能使电路断开。小明还想做以下尝试，请你帮助他预计会出现什么情况：①如果把导线a端与接线...
