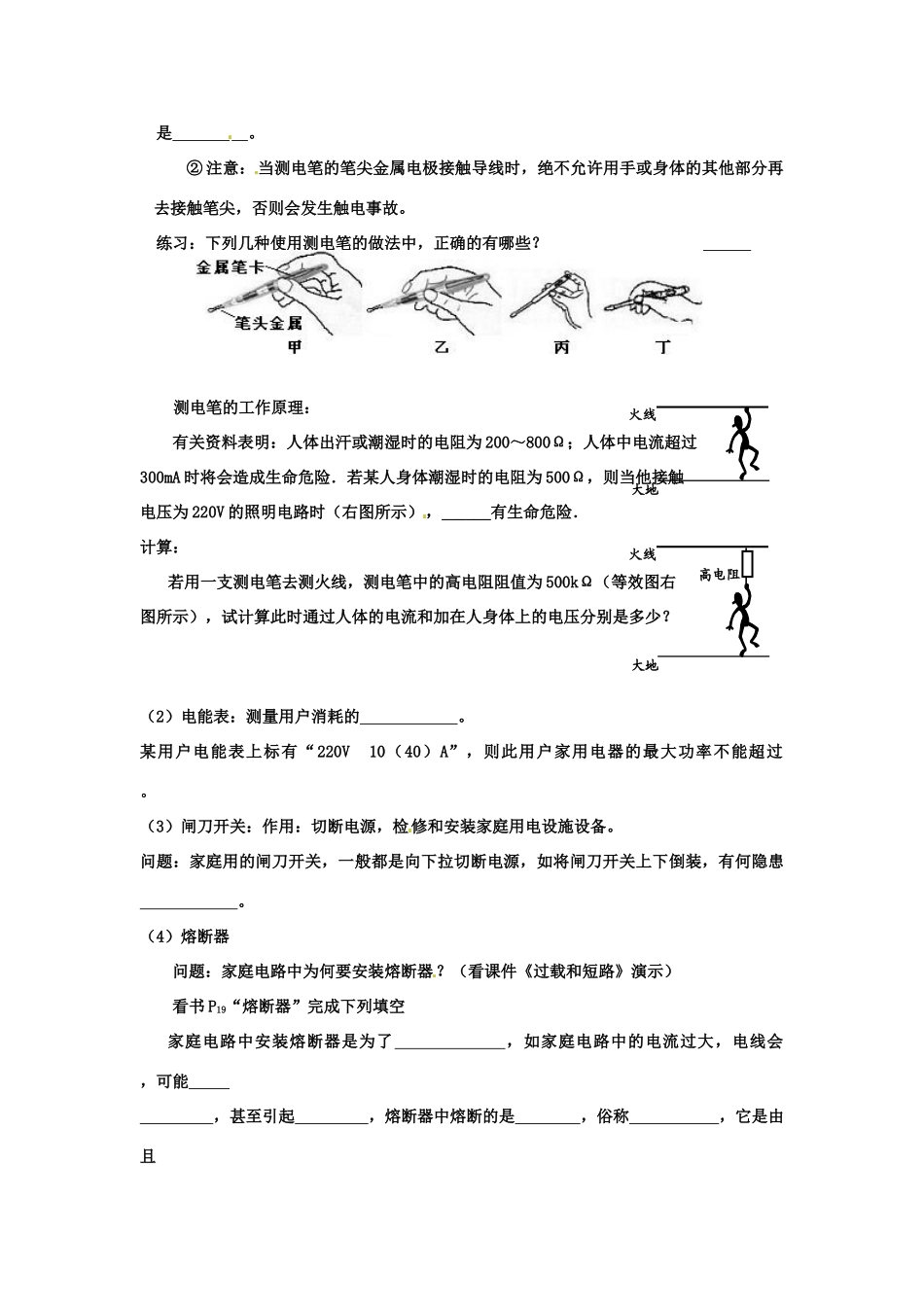

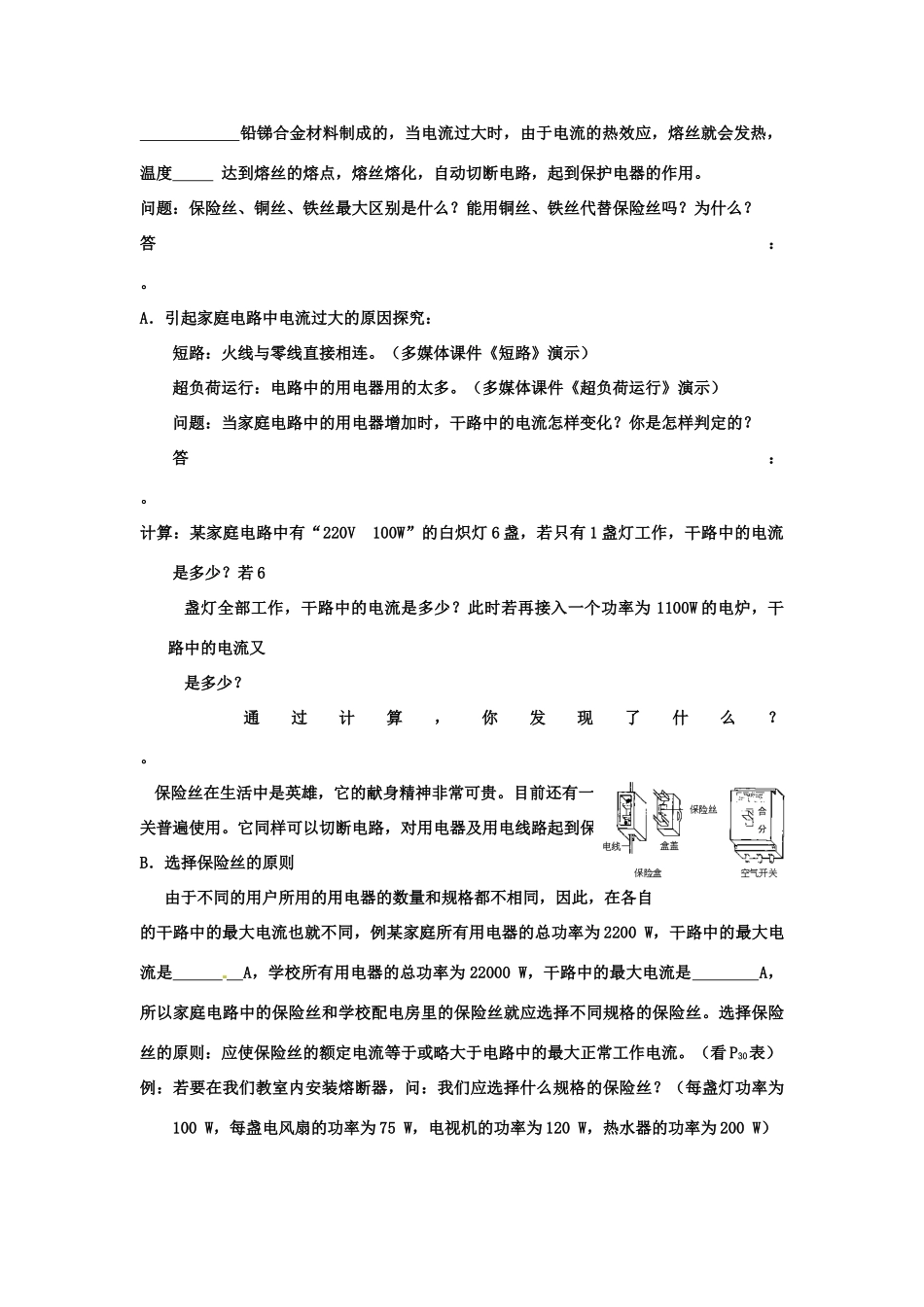

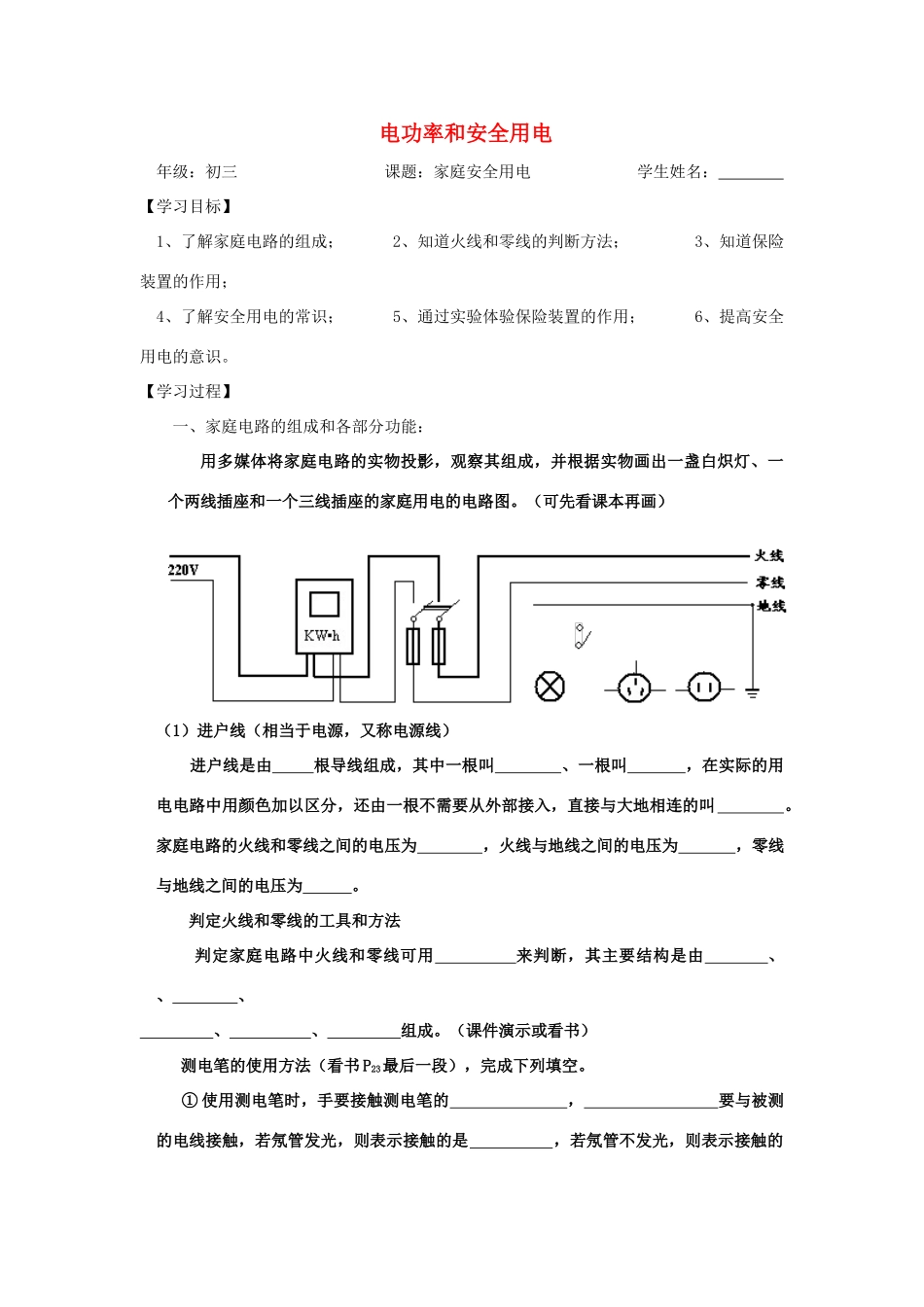

电功率和安全用电年级：初三课题：家庭安全用电学生姓名：【学习目标】1、了解家庭电路的组成；2、知道火线和零线的判断方法；3、知道保险装置的作用；4、了解安全用电的常识；5、通过实验体验保险装置的作用；6、提高安全用电的意识。【学习过程】一、家庭电路的组成和各部分功能：用多媒体将家庭电路的实物投影，观察其组成，并根据实物画出一盏白炽灯、一个两线插座和一个三线插座的家庭用电的电路图。（可先看课本再画）（1）进户线（相当于电源，又称电源线）进户线是由根导线组成，其中一根叫、一根叫，在实际的用电电路中用颜色加以区分，还由一根不需要从外部接入，直接与大地相连的叫。家庭电路的火线和零线之间的电压为，火线与地线之间的电压为，零线与地线之间的电压为。判定火线和零线的工具和方法判定家庭电路中火线和零线可用来判断，其主要结构是由、、、、、组成。（课件演示或看书）测电笔的使用方法（看书P23最后一段），完成下列填空。①使用测电笔时，手要接触测电笔的，要与被测的电线接触，若氖管发光，则表示接触的是，若氖管不发光，则表示接触的是。②注意：当测电笔的笔尖金属电极接触导线时，绝不允许用手或身体的其他部分再去接触笔尖，否则会发生触电事故。练习：下列几种使用测电笔的做法中，正确的有哪些？测电笔的工作原理：有关资料表明：人体出汗或潮湿时的电阻为200～800Ω；人体中电流超过300mA时将会造成生命危险．若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时（右图所示），______有生命危险．计算：若用一支测电笔去测火线，测电笔中的高电阻阻值为500kΩ（等效图右图所示），试计算此时通过人体的电流和加在人身体上的电压分别是多少？（2）电能表：测量用户消耗的。某用户电能表上标有“220V10（40）A”，则此用户家用电器的最大功率不能超过。（3）闸刀开关：作用：切断电源，检修和安装家庭用电设施设备。问题：家庭用的闸刀开关，一般都是向下拉切断电源，如将闸刀开关上下倒装，有何隐患。（4）熔断器问题：家庭电路中为何要安装熔断器？（看课件《过载和短路》演示）看书P19“熔断器”完成下列填空家庭电路中安装熔断器是为了，如家庭电路中的电流过大，电线会，可能，甚至引起，熔断器中熔断的是，俗称，它是由且火线大地火线大地高电阻铅锑合金材料制成的，当电流过大时，由于电流的热效应，熔丝就会发热，温度达到熔丝的熔点，熔丝熔化，自动切断电路，起到保护电器的作用。问题：保险丝、铜丝、铁丝最大区别是什么？能用铜丝、铁丝代替保险丝吗？为什么？答：。A．引起家庭电路中电流过大的原因探究：短路：火线与零线直接相连。（多媒体课件《短路》演示）超负荷运行：电路中的用电器用的太多。（多媒体课件《超负荷运行》演示）问题：当家庭电路中的用电器增加时，干路中的电流怎样变化？你是怎样判定的？答：。计算：某家庭电路中有“220V100W”的白炽灯6盏，若只有1盏灯工作，干路中的电流是多少？若6盏灯全部工作，干路中的电流是多少？此时若再接入一个功率为1100W的电炉，干路中的电流又是多少？通过计算，你发现了什么？。保险丝在生活中是英雄，它的献身精神非常可贵。目前还有一种空气开关普遍使用。它同样可以切断电路，对用电器及用电线路起到保护的作用。B．选择保险丝的原则由于不同的用户所用的用电器的数量和规格都不相同，因此，在各自的干路中的最大电流也就不同，例某家庭所有用电器的总功率为2200W，干路中的最大电流是A，学校所有用电器的总功率为22000W，干路中的最大电流是A，所以家庭电路中的保险丝和学校配电房里的保险丝就应选择不同规格的保险丝。选择保险丝的原则：应使保险丝的额定电流等于或略大于电路中的最大正常工作电流。（看P30表）例：若要在我们教室内安装熔断器，问：我们应选择什么规格的保险丝？（每盏灯功率为100W，每盏电风扇的功率为75W，电视机的功率为120W，热水器的功率为200W）注意：保险丝选择时，要根据不同用户的实际选用额定电流不同的保险丝，若选择额定电流太小的保险丝，保险丝就会经常被熔断，电路不能正常工作；若选择额定电流太大的保险丝，当...
