铜制品生产及其应用与常见质量缺陷的处理方法VIP专享VIP免费

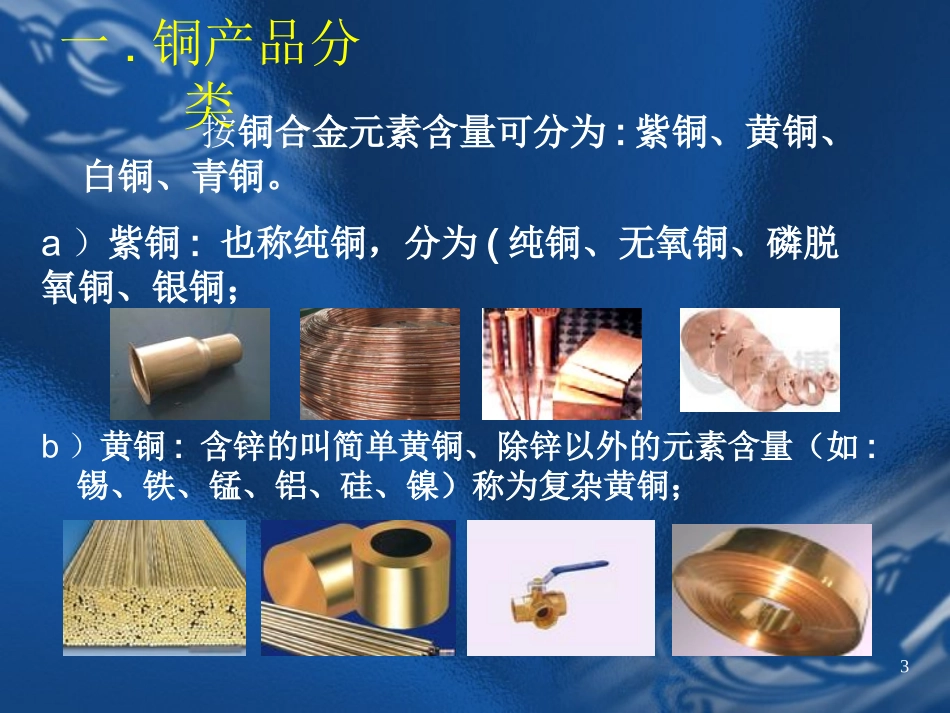

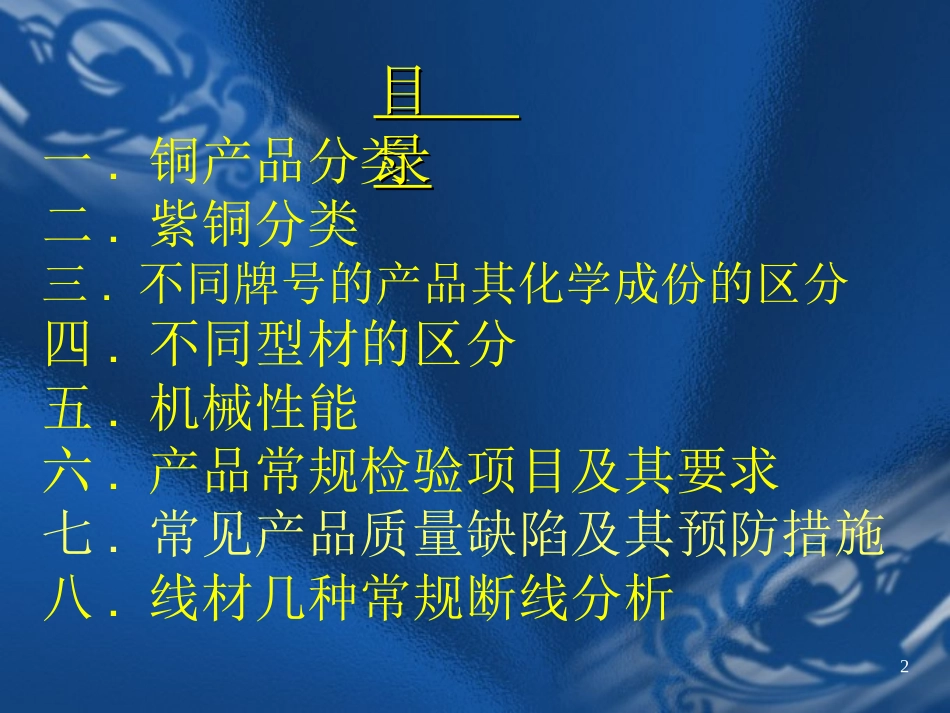

1铜制品生产及其应用与常见质量缺陷的处理方法培训人：刘俞岑培训时间:2010年3月中山市天乙铜业有限公司2一.铜产品分类二.紫铜分类三.不同牌号的产品其化学成份的区分四.不同型材的区分五.机械性能六.产品常规检验项目及其要求七.常见产品质量缺陷及其预防措施八.线材几种常规断线分析目目录录3一.铜产品分类b）黄铜:含锌的叫简单黄铜、除锌以外的元素含量（如:锡、铁、锰、铝、硅、镍）称为复杂黄铜；按铜合金元素含量可分为:紫铜、黄铜、白铜、青铜。a）紫铜:也称纯铜，分为(纯铜、无氧铜、磷脱氧铜、银铜；4d）青铜:是以锡（Sn）、铝(Al)、铍(Be)、硅(Si)、锰(Mn)、铬(Cr)、镉(Cd)、锆(Zr)、银(Ag)、镁(Mg)、铁(Fe)等合金元素的铜合金，按元素名称可分为锡青铜、铝青铜、铍青铜、硅青铜等。c)白铜:是以镍为主的合金元素的铜合金；5二.紫铜分类T1TU01.纯铜T22.无氧铜TU1T3TU2TP13.磷脱氧铜4.银铜:TAg0.1TP2随着杂质含量的增加,铜含量相对降低，牌号的数值也就越大。6三.不同牌号的产品其化学成份的区分牌号主成份%化学成份%杂质含量不大于Cu+Ag不小于PBiSbAsFeNiPbSnSZnOT199.950.0010.0010.0020.0020.0050.0020.0030.0020.0050.0050.02T2D99.900.0010.0010.0020.0020.0050.0020.0050.0020.0050.0050.02T299.90…………0.01………0.01……T399.70…0.002……0.03………………1.纯铜化学成份一览表（表1）2.无氧铜化学成份一览表（表2）牌号主成份%化学成份%杂质含量不大于Cu不小于PAgBiSbAsFeNiPbSnSZnOTU099.990.00030.00250.00010.00040.00050.0010.0010.00050.00020.00150.00010.0005Se:0.0003Te:0.0002Mn:0.0005Cd:0.0001TU199.970.0020.00250.00020.00040.00050.001---0.0005---0.0015---0.0010TU299.950.001…0.00060.00150.0020.00150.0020.0020.0010.00250.0020.002073.磷脱氧铜（表3）牌号主成份%化学成份%杂质含量不大于Cu+Ag不小于PBiSbAsFeNiPbSnSZnOTP199.900.004~0.0120.0010.0020.0020.0050.0050.0050.0020.0050.0020.01TP299.900.015~0.0400.0010.0020.0020.0050.0050.0050.0020.0050.0020.014.银铜（表4）牌号主成份%化学成份%杂质含量不大于Cu不小于PAgBiSbAsFeNiPbSnSZnOTAg0.199.5…0.06~0.120.0020.0050.010.050.20.010.050.01…0.18四.不同型材的区分板材：凡是厚度大于0.25mm、宽度大于500mm、长度大于2m（一般2~6m）的轧制加工制品；大于5mm的称厚板，小于5mm的称薄板。带材：凡是厚度小于2mm、宽度小于500mm、长度无限制（但不小于2m）的轧制加工品；多以成卷交货，又称为卷带。条材：凡是厚度比带材大（一般1~10mm）、长度大于2m、宽度小于300mm的轧制加工制品。9箔材：凡厚度小于0.1mm的带材、长度不小于1m的称为箔材；但也有块状交货形式。管材：横断面为圆形或简单几何形状而中间空的加工制品。它分为圆管、型管、薄壁管、厚壁管、挤制管、拉制管。棒材：横断面为实心的圆形或简单几何形状的加工制品。它分为圆棒、异型棒、挤制棒、拉制棒、轧制棒。10型材：凡横断面为复杂几何形状的空心或实心的加工制品，又称为“经济断面型材”。线材：凡是直径小于6mm、长度无限制的加工制品，它分为圆线、型线，多以轴或卷交货。铸件：凡是采用铸造加工的制品，称为铸件。分为铸坯（毛坯）、铸锭（铸坯）、压铸件。11五.铜棒排、线坯、线材机械性能牌号状态公称直径(对边距)/mm抗拉强度Rm/(N/mm2)延伸率A/%备注不小于T1、T2、TU1、TU2、TAg0.1R12~9019530导电用铜棒YS/T615-2006M6~7520535Y6~25290---＞25~50275---＞50~75245---T2、T3Y3~4027510拉制铜棒GB/T4423-200740~602451260~8021016M3~8020040TU1、TU2、TP2Y3~80------1.棒材机械性能（表5）122.电工用铜线坯机械性能（表6）牌号状态直径/mm抗拉强度N/mm2伸长率%不小于T1T2R6.0~35---40T2TU2---37T3---35TU1TU2Y6.0~7.03702.0＞7.0~8.03452.2＞8.0~9.03352.4＞9.0~10.03252.8＞10.0~11.03153.2＞11.0~12.02903.6133.导电铜排、铜条机械性能（表7）牌号供应状态抗拉强度MPa延伸率%HV5HRFT2R≥195≥30------M≥195≥35------Y8215~275≥25---≥50Y2245~335≥1075~120≥80Y≥295≥3≥80≥654.线材的机械...
