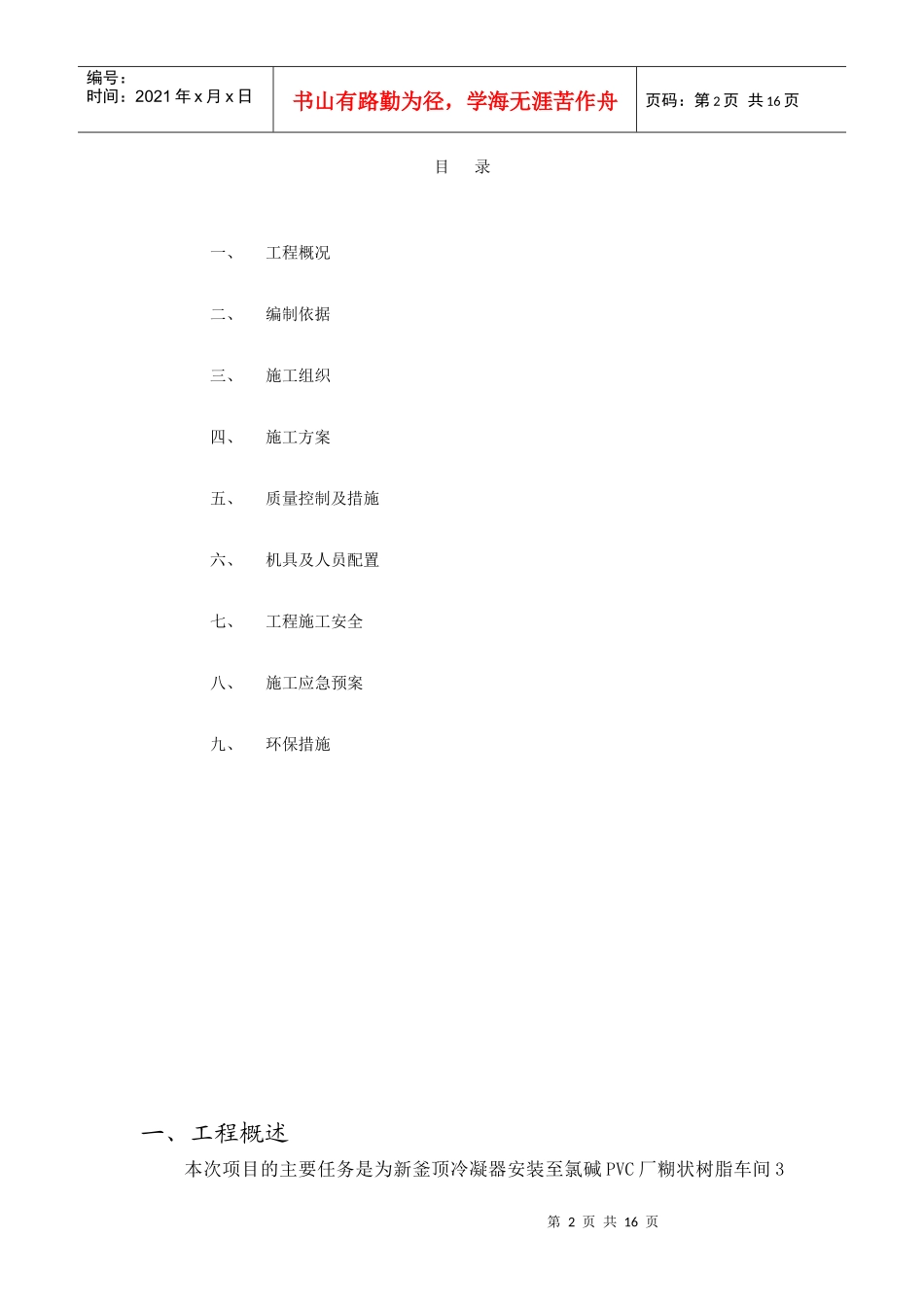

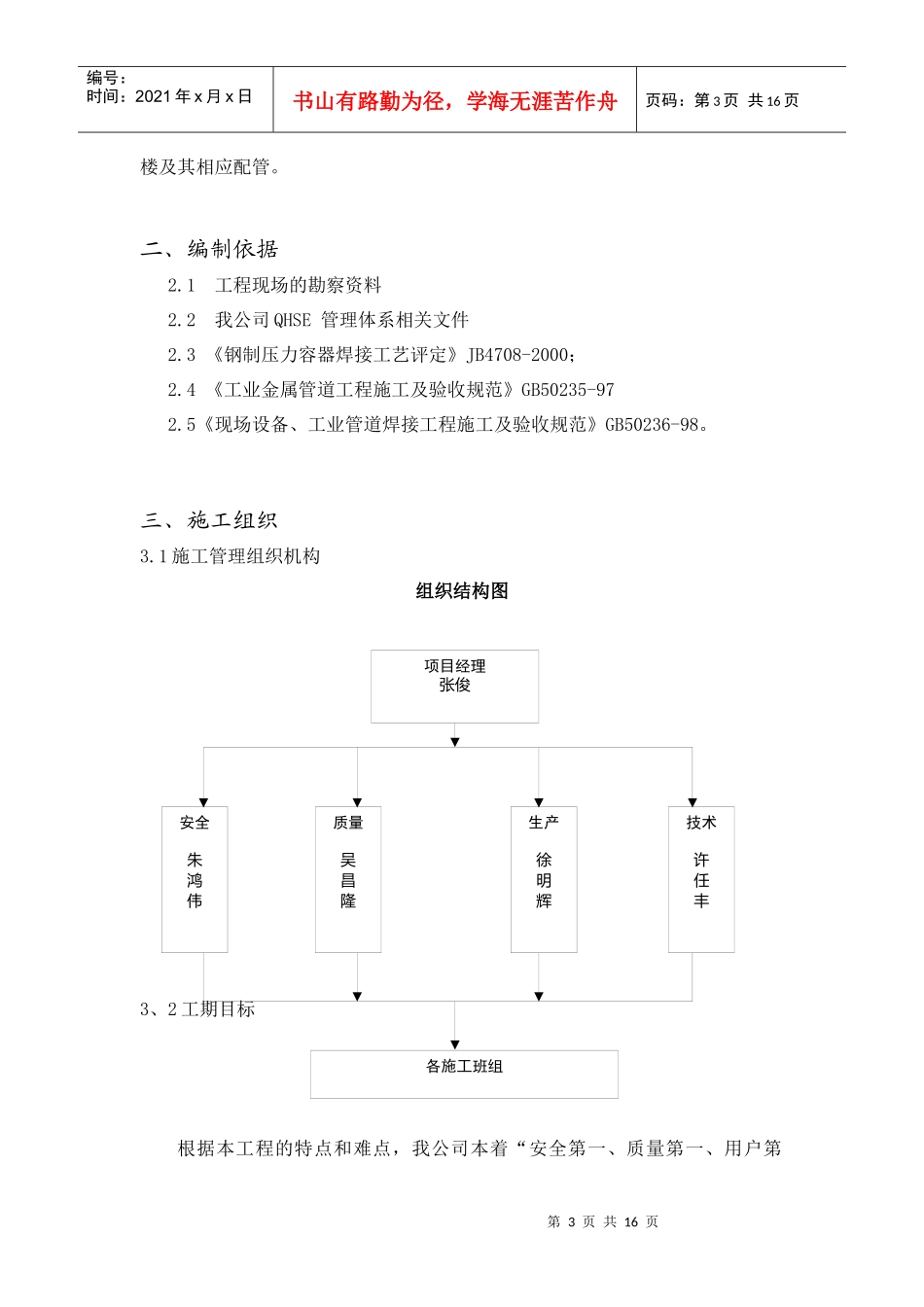

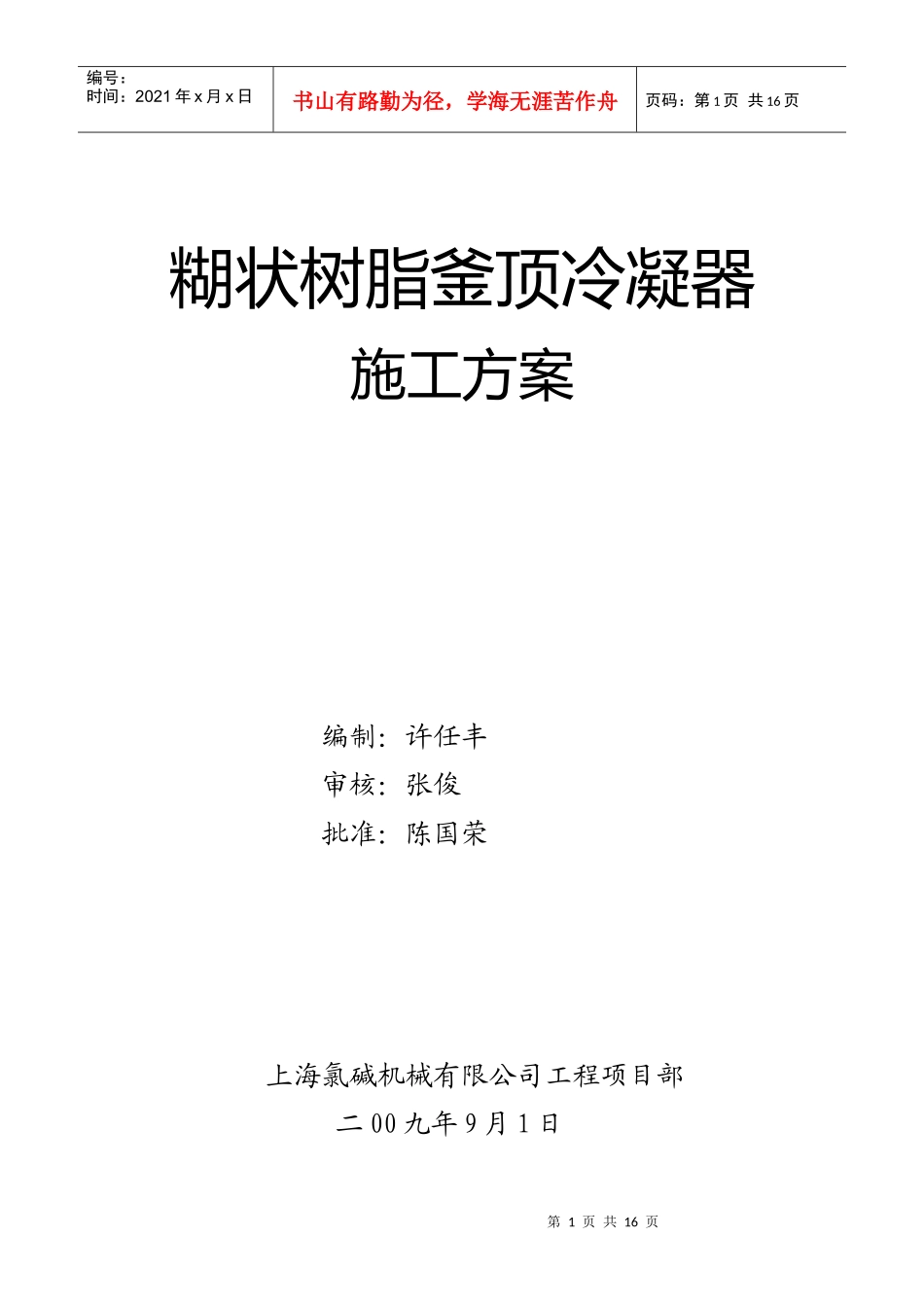

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页糊状树脂釜顶冷凝器施工方案编制：许任丰审核：张俊批准：陈国荣上海氯碱机械有限公司工程项目部二00九年9月1日第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页目录一、工程概况二、编制依据三、施工组织四、施工方案五、质量控制及措施六、机具及人员配置七、工程施工安全八、施工应急预案九、环保措施一、工程概述本次项目的主要任务是为新釜顶冷凝器安装至氯碱PVC厂糊状树脂车间3第3页共16页第2页共16页项目经理张俊安全朱鸿伟质量吴昌隆生产徐明辉技术许任丰各施工班组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页楼及其相应配管。二、编制依据2.1工程现场的勘察资料2.2我公司QHSE管理体系相关文件2.3《钢制压力容器焊接工艺评定》JB4708-2000；2.4《工业金属管道工程施工及验收规范》GB50235-972.5《现场设备、工业管道焊接工程施工及验收规范》GB50236-98。三、施工组织3.1施工管理组织机构组织结构图3、2工期目标根据本工程的特点和难点，我公司本着“安全第一、质量第一、用户第第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页一”的原则，为确保工程的安全、优质、按期、高效、顺利的完成，根据“项目法施工”的要求和实际需要，决定组建釜顶冷凝器工程项目部。有我公司张俊先生担任项目经理，许任丰先生担任技术工程师，项目部安全主管吴昌隆担任项目安全主管。我们郑重承诺：本次检修工程自2009年9月27日开工，至2009年9月30日竣工，工期4天。四、施工方案4.1、工程简介：本次项目的主要任务是将新釜顶冷凝器安装至氯碱PVC厂糊状树脂车间3楼及其相应配管。4.2、工程特点分析1.由于厂楼较高，运输、就为存在一定困难，因此特编此方案以供安装。2.管道本体是不锈钢材质，而相应配管为碳钢与不锈钢混合，其中φ57，φ89为不锈钢304管道，φ114为碳钢管道，并且更换φ114管道上程控阀和调节阀。4.3、施工工艺4.3.1设备就位方法根据现场的实际情况和以往我公司大型设备安装经验，设备由平板车拖运至糊状树脂车间，由手拉葫芦配合至现场就位。4.3.2、技术要求和措施设备现场安装完成后根据现场条件完成配管安装，玻璃钢管道现场预制安装由临安建筑公司负责，设备配置水管由本部门进行安装。水管尺寸为2寸。1.施工前准备1)先由车间部门现场交底。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页2)施工方案一旦批准，技术交底和必要的技术培训已经完成。3)参加管道施工的焊工必须具有相应项目合格证，并在有效期内。4)施工现场水、电、气可满足施工要求。材料、劳动力、施工机具组织齐全。2.材料检验1)材料部门按材料表准备材料，管子、管件、阀门、法兰、垫片等必须符合相应的标准，且有制造厂的质量合格证，并核对其材质、型号、数量、规格是否与管线相一致。所有材料到货确认合格后方可使用。2)管子、管件、法兰、阀门、垫片等应进行外观检查，其表面应无裂纹、缩孔、夹渣、皱皮、锈蚀等缺陷；法兰密封面应平整无划痕；3)非金属垫片应无老化变质或分层折损现象。4)阀门应按100％的比例做壳体压力试验和密封试验。压力试验按公称压力的1.5倍进行，保压5分钟，以阀门无外漏为合格；密封试验按公称压力进行，保压5分钟，以阀门无内漏为合格。阀门检验时应有施工部门代表在场，阀门检验合格后有检验部门挂检验牌。3.管道预制1)因现场为防爆区域，管道均为高架管道，预制采用车间预制为主现场预制为辅相结合的方法。2)预制时，自由管段的加工尺寸允差为±10，封闭管段的加工尺寸允差为±1.5。3)管子下料可用氧乙炔切割，落料后标上焊缝编号并开出坡口。坡口加工采用气割，并将影响组对和焊接质量的凹凸不平处修磨平整，打磨出金属光泽；必要时可采用机械方法。成型的坡口表面不得有裂纹、夹层等缺陷。坡口加工形式角度为：对接焊口：65°4)管道组对内侧错边量应不大于壁厚的10％且不超过2mm，当因壁厚不同...
