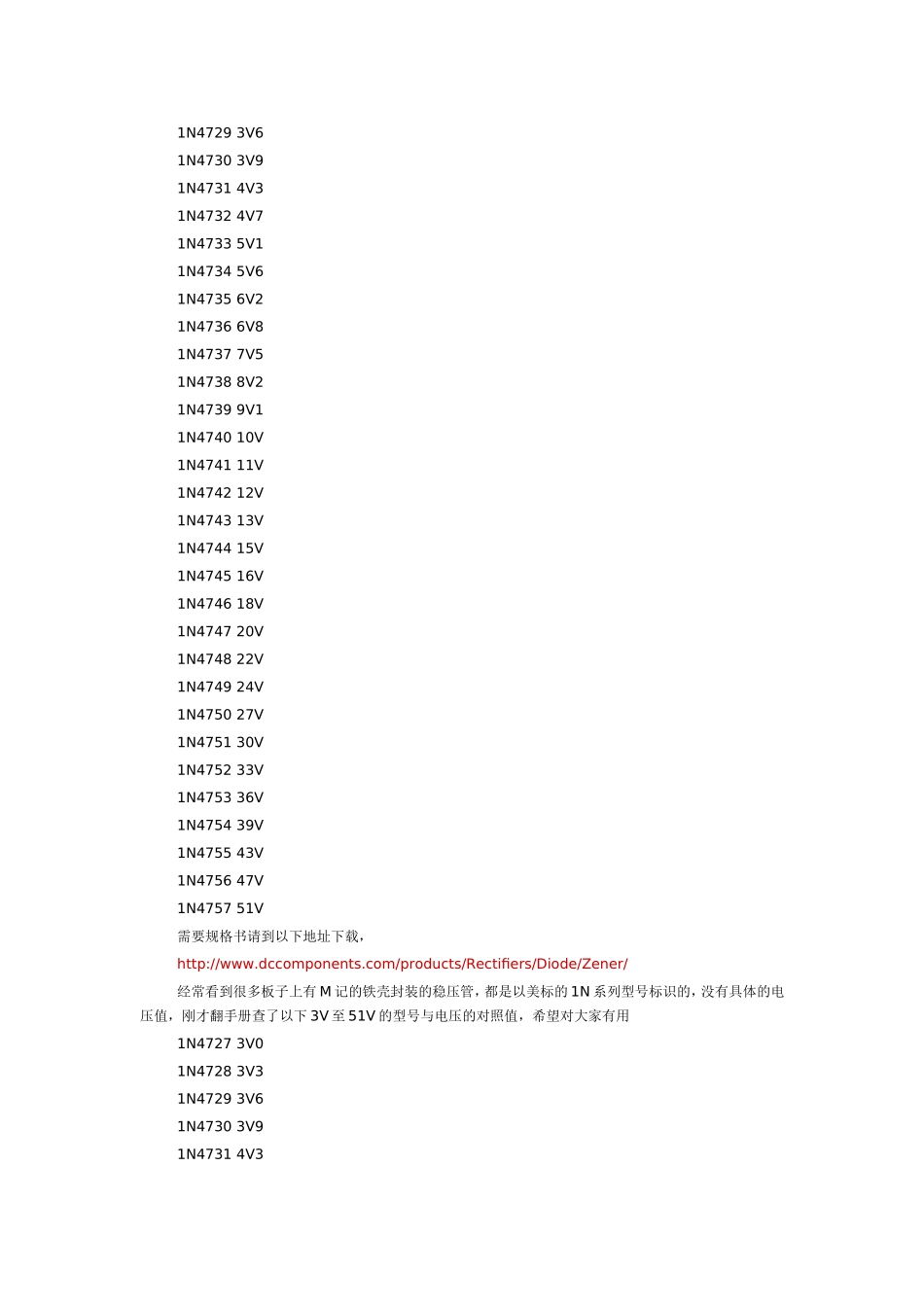

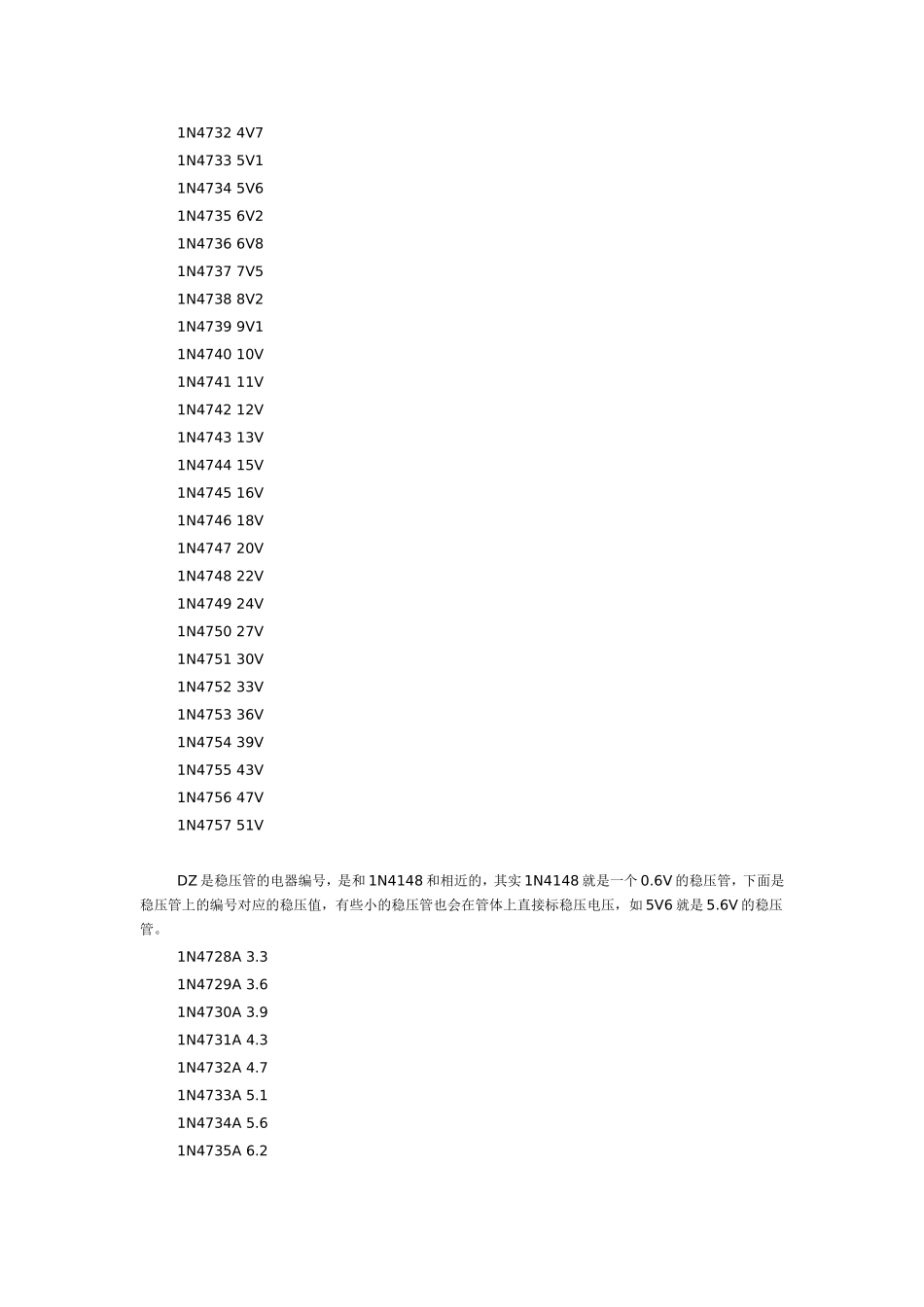

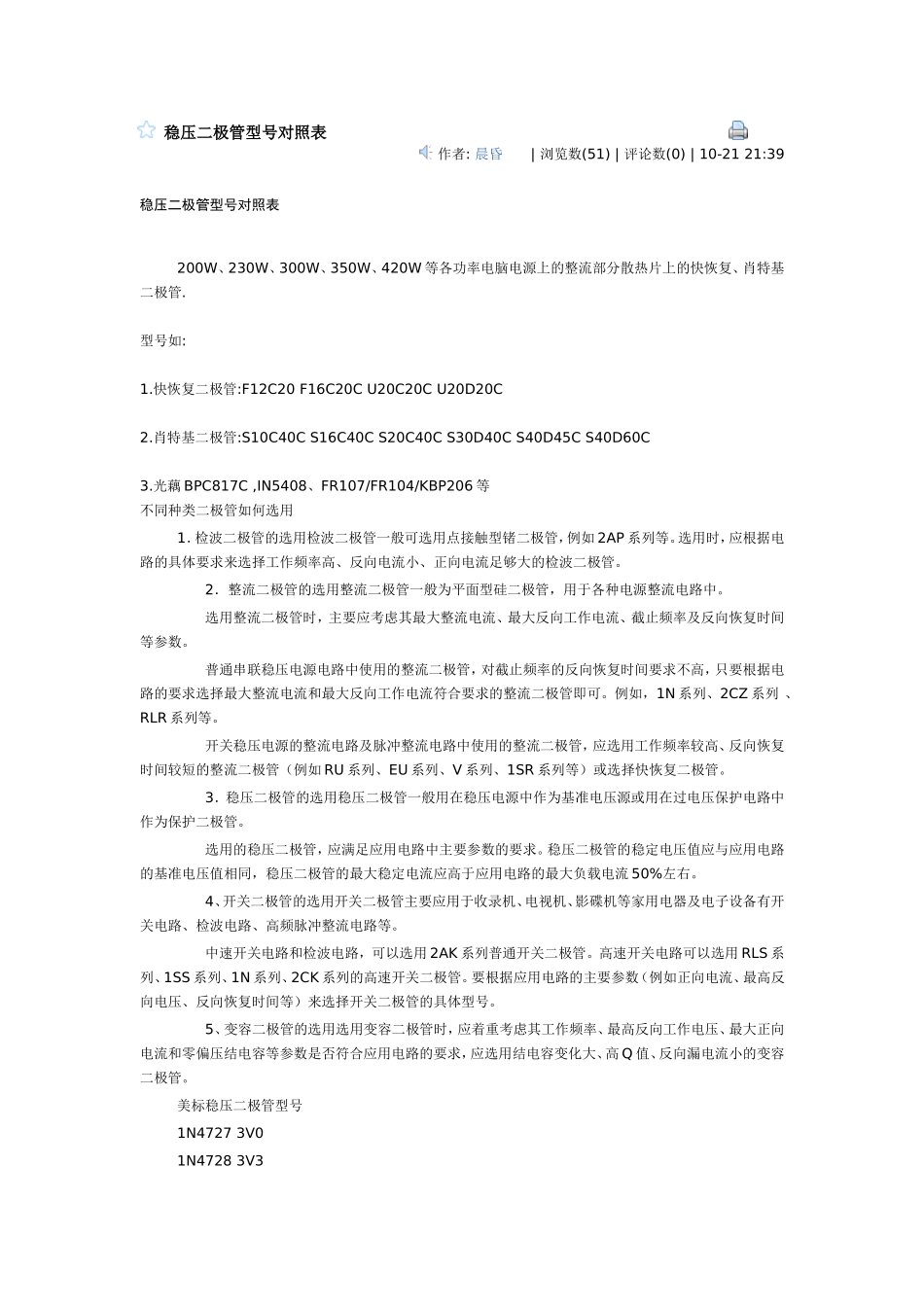

稳压二极管型号对照表作者:晨昏|浏览数(51)|评论数(0)|10-2121:39稳压二极管型号对照表200W、230W、300W、350W、420W等各功率电脑电源上的整流部分散热片上的快恢复、肖特基二极管.型号如:1.快恢复二极管:F12C20F16C20CU20C20CU20D20C2.肖特基二极管:S10C40CS16C40CS20C40CS30D40CS40D45CS40D60C3.光藕BPC817C,IN5408、FR107/FR104/KBP206等不同种类二极管如何选用1．检波二极管的选用检波二极管一般可选用点接触型锗二极管，例如2AP系列等。选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。2．整流二极管的选用整流二极管一般为平面型硅二极管，用于各种电源整流电路中。选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。例如，1N系列、2CZ系列、RLR系列等。开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V系列、1SR系列等）或选择快恢复二极管。3．稳压二极管的选用稳压二极管一般用在稳压电源中作为基准电压源或用在过电压保护电路中作为保护二极管。选用的稳压二极管，应满足应用电路中主要参数的要求。稳压二极管的稳定电压值应与应用电路的基准电压值相同，稳压二极管的最大稳定电流应高于应用电路的最大负载电流50%左右。4、开关二极管的选用开关二极管主要应用于收录机、电视机、影碟机等家用电器及电子设备有开关电路、检波电路、高频脉冲整流电路等。中速开关电路和检波电路，可以选用2AK系列普通开关二极管。高速开关电路可以选用RLS系列、1SS系列、1N系列、2CK系列的高速开关二极管。要根据应用电路的主要参数（例如正向电流、最高反向电压、反向恢复时间等）来选择开关二极管的具体型号。5、变容二极管的选用选用变容二极管时，应着重考虑其工作频率、最高反向工作电压、最大正向电流和零偏压结电容等参数是否符合应用电路的要求，应选用结电容变化大、高Q值、反向漏电流小的变容二极管。美标稳压二极管型号1N47273V01N47283V31N47293V61N47303V91N47314V31N47324V71N47335V11N47345V61N47356V21N47366V81N47377V51N47388V21N47399V11N474010V1N474111V1N474212V1N474313V1N474415V1N474516V1N474618V1N474720V1N474822V1N474924V1N475027V1N475130V1N475233V1N475336V1N475439V1N475543V1N475647V1N475751V需要规格书请到以下地址下载，http://www.dccomponents.com/products/Rectifiers/Diode/Zener/经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N系列型号标识的，没有具体的电压值，刚才翻手册查了以下3V至51V的型号与电压的对照值，希望对大家有用1N47273V01N47283V31N47293V61N47303V91N47314V31N47324V71N47335V11N47345V61N47356V21N47366V81N47377V51N47388V21N47399V11N474010V1N474111V1N474212V1N474313V1N474415V1N474516V1N474618V1N474720V1N474822V1N474924V1N475027V1N475130V1N475233V1N475336V1N475439V1N475543V1N475647V1N475751VDZ是稳压管的电器编号，是和1N4148和相近的，其实1N4148就是一个0.6V的稳压管，下面是稳压管上的编号对应的稳压值，有些小的稳压管也会在管体上直接标稳压电压，如5V6就是5.6V的稳压管。1N4728A3.31N4729A3.61N4730A3.91N4731A4.31N4732A4.71N4733A5.11N4734A5.61N4735A6.21N4736A6.81N4737A7.51N4738A8.21N4739A9.11N4740A101N4741A111N4742A121N4743A131N4744A151N4745A161N4746A181N4747A201N4748A221N4749A241N4750A271N4751A301N4752A331N4753A361N4754A391N4755A431N4756A471N4757A511N4758A561N4759A621N4760A681N4761A75摩托罗拉IN47系列1W稳压管IN47283.3vIN47293.6vIN47303.9vIN47314.3IN47324.7IN47335.1IN47345.6IN47356.2IN47366.8IN47377.5IN47388.2IN47399.1IN474010IN474111IN474212IN474313IN474415IN474516IN474618IN474720IN474822IN474924...
