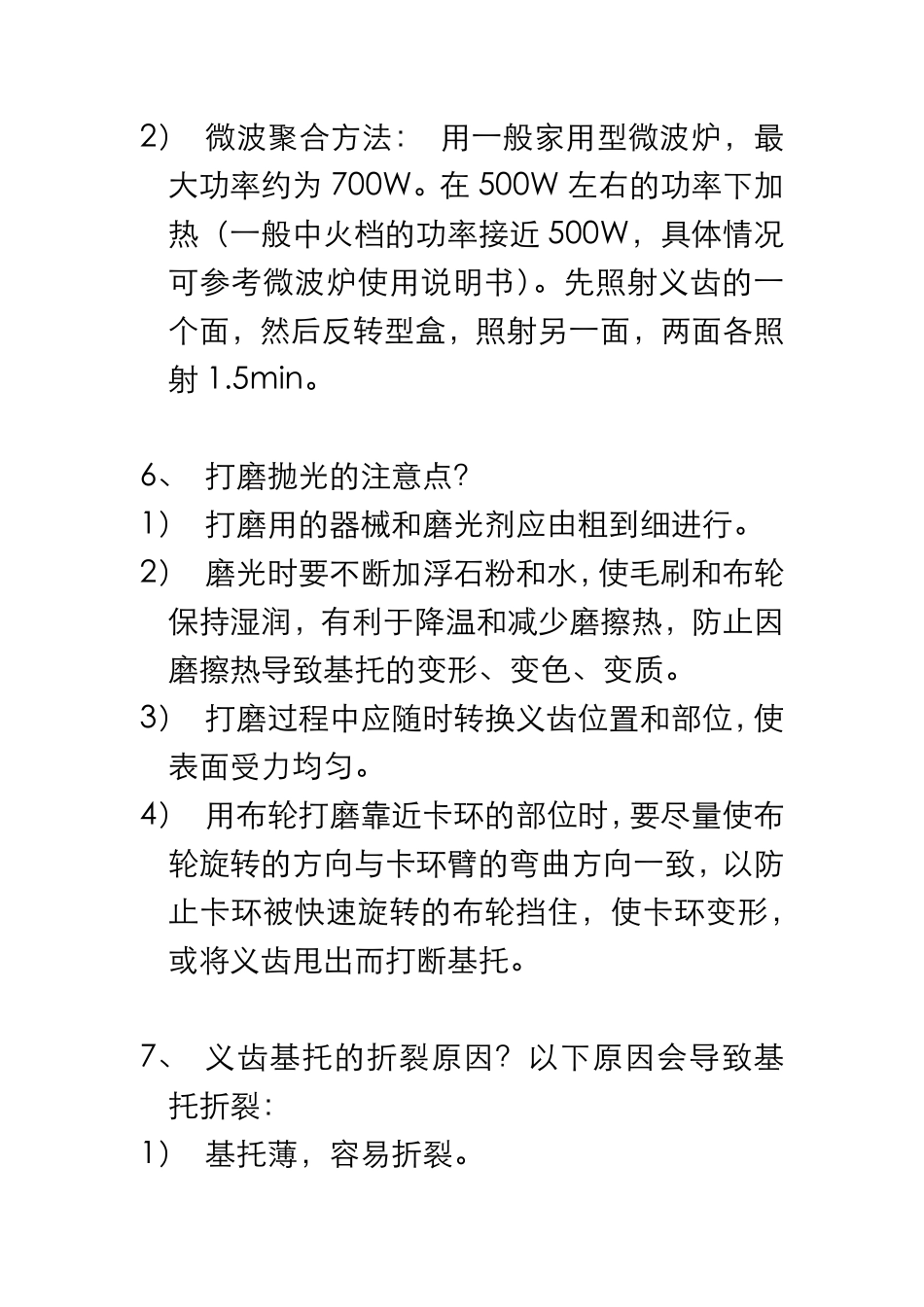

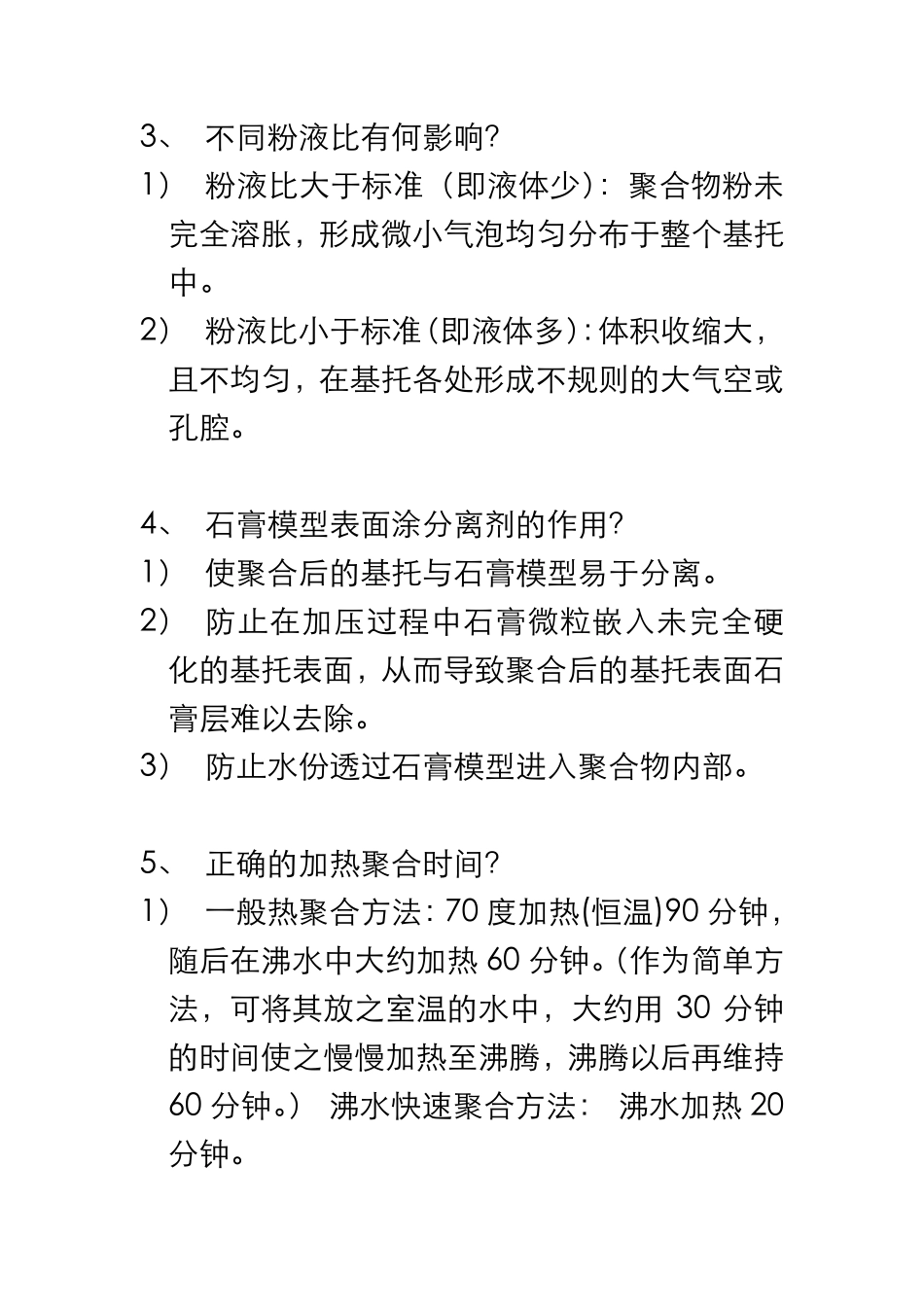

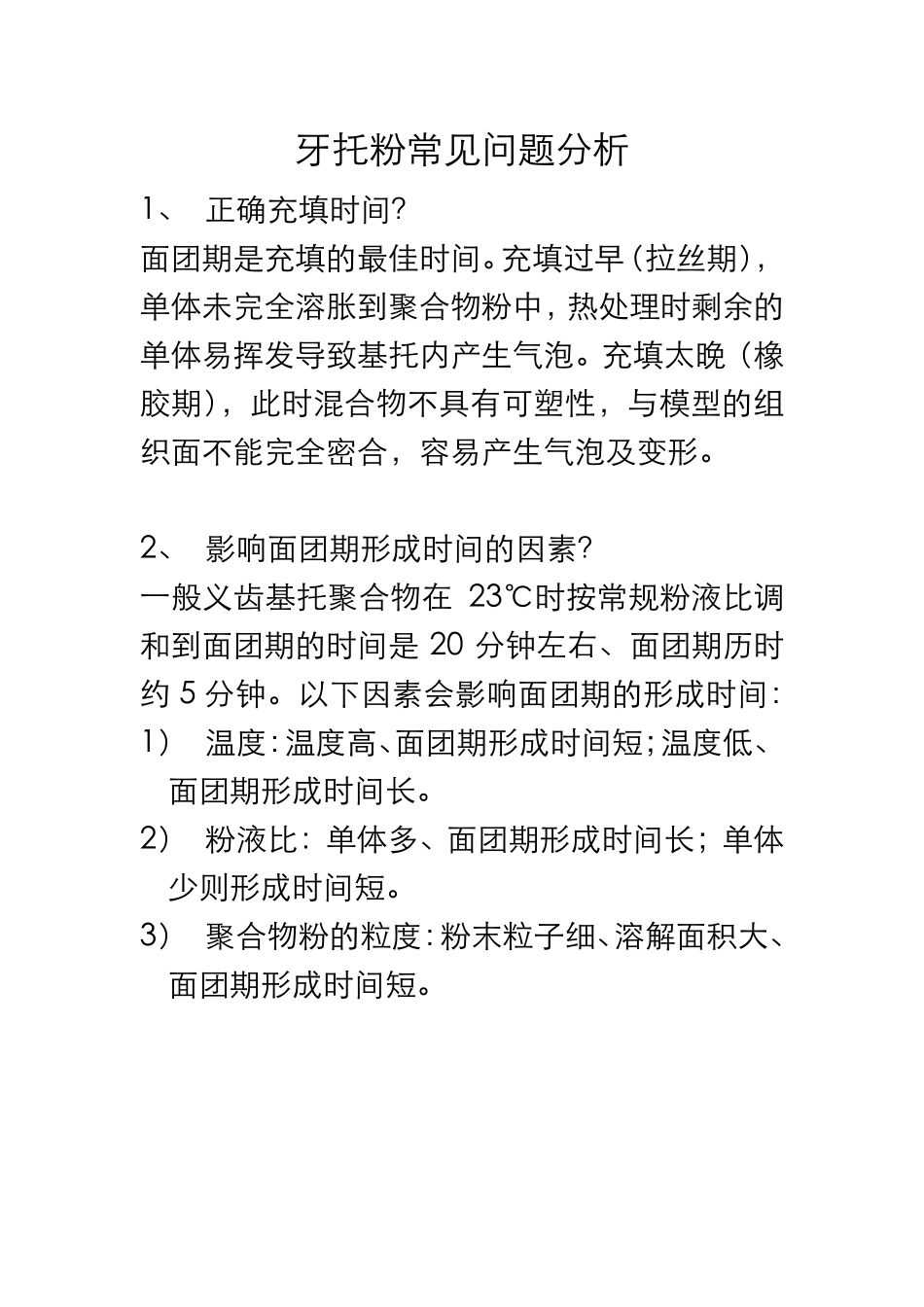

牙托粉常见问题分析1、正确充填时间？面团期是充填的最佳时间。充填过早（拉丝期），单体未完全溶胀到聚合物粉中，热处理时剩余的单体易挥发导致基托内产生气泡。充填太晚（橡胶期），此时混合物不具有可塑性，与模型的组织面不能完全密合，容易产生气泡及变形。2、影响面团期形成时间的因素？一般义齿基托聚合物在23℃时按常规粉液比调和到面团期的时间是20分钟左右、面团期历时约5分钟。以下因素会影响面团期的形成时间：1）温度：温度高、面团期形成时间短；温度低、面团期形成时间长。2）粉液比：单体多、面团期形成时间长；单体少则形成时间短。3）聚合物粉的粒度：粉末粒子细、溶解面积大、面团期形成时间短。3、不同粉液比有何影响？1）粉液比大于标准（即液体少）：聚合物粉未完全溶胀，形成微小气泡均匀分布于整个基托中。2）粉液比小于标准（即液体多）：体积收缩大，且不均匀，在基托各处形成不规则的大气空或孔腔。4、石膏模型表面涂分离剂的作用？1）使聚合后的基托与石膏模型易于分离。2）防止在加压过程中石膏微粒嵌入未完全硬化的基托表面，从而导致聚合后的基托表面石膏层难以去除。3）防止水份透过石膏模型进入聚合物内部。5、正确的加热聚合时间？1）一般热聚合方法：70度加热(恒温)90分钟，随后在沸水中大约加热60分钟。（作为简单方法，可将其放之室温的水中，大约用30分钟的时间使之慢慢加热至沸腾，沸腾以后再维持60分钟。）沸水快速聚合方法：沸水加热20分钟。2）微波聚合方法：用一般家用型微波炉，最大功率约为700W。在500W左右的功率下加热（一般中火档的功率接近500W，具体情况可参考微波炉使用说明书）。先照射义齿的一个面，然后反转型盒，照射另一面，两面各照射1.5min。6、打磨抛光的注意点？1）打磨用的器械和磨光剂应由粗到细进行。2）磨光时要不断加浮石粉和水，使毛刷和布轮保持湿润，有利于降温和减少磨擦热，防止因磨擦热导致基托的变形、变色、变质。3）打磨过程中应随时转换义齿位置和部位，使表面受力均匀。4）用布轮打磨靠近卡环的部位时，要尽量使布轮旋转的方向与卡环臂的弯曲方向一致，以防止卡环被快速旋转的布轮挡住，使卡环变形，或将义齿甩出而打断基托。7、义齿基托的折裂原因？以下原因会导致基托折裂：1）基托薄，容易折裂。2）聚合后的基托内部气泡多，容易折裂。3）开盒时在基托的薄弱部位用力过猛导致折裂。4）聚合得不够充分，导致聚合过度和分子量低，降低了材料的强度。5）热处理中聚合物内部产生应力集中，导致折裂。6）基托制作完成后不小心掉落时，受力点在形状尖锐的部位就容易折裂。7）若基托与口腔组织不密合，当受到突然的外力冲击时容易折裂。8、义齿基托表面出现白花的原因？白花的产生主要有以下原因：1）基托的主要成分PMMA能溶解于MMA、苯、丙酮等有机溶剂中。酒精及一些消毒液虽不溶解PMMA，但能使其表面产生微细的裂纹而泛白花。2）混合容器不干净，导致聚合后的基托内夹杂异物。3）充填期太晚，橡胶期充填时易发生此现象。4）粉液混合用容器不密封，使得溶胀过程中单体挥发过多。5）热处理过程中型盒没有完全浸入水中。9、义齿基托内产生气泡的原因？在义齿基托的制作过程中，若不注意操作规程，易导致基托内产生许多细小气泡，气泡的存在使基托容易折裂，严重影响基托的性能。气泡的产生主要有以下原因：1)热处理升温过快，过高：型盒内温度达到60℃以上时混合物开始聚合，由于此聚合反应是个放热反应，而石膏是热的不良导体，所以聚合物温度会急剧上升。若此时水浴温度很高，聚合反应剧烈，从而在短时间内放出大量热量，加之型盒内热量不能有效释放，则会使聚合物温度超过MMA的沸点从而使MMA大量气化，最终在基托内形成许多气泡。2)液体过多：聚合收缩大，且不均匀，易在基托各处形成不规则的大气孔或空腔。3)液体过少：聚合物粉末完全溶胀，可形成微小气孔。4)充填型盒过早：容易因粘丝人为地带入气泡，而且混合物流动性过大，不易压实，容易形成气孔。5)充填型盒太晚：混合物变硬，可塑性和流动性降低，易形成缺陷。6)充填型盒后没有进行试压或加压不足。7)揉捏面团状的粉液混合物时人为地带入空气...
