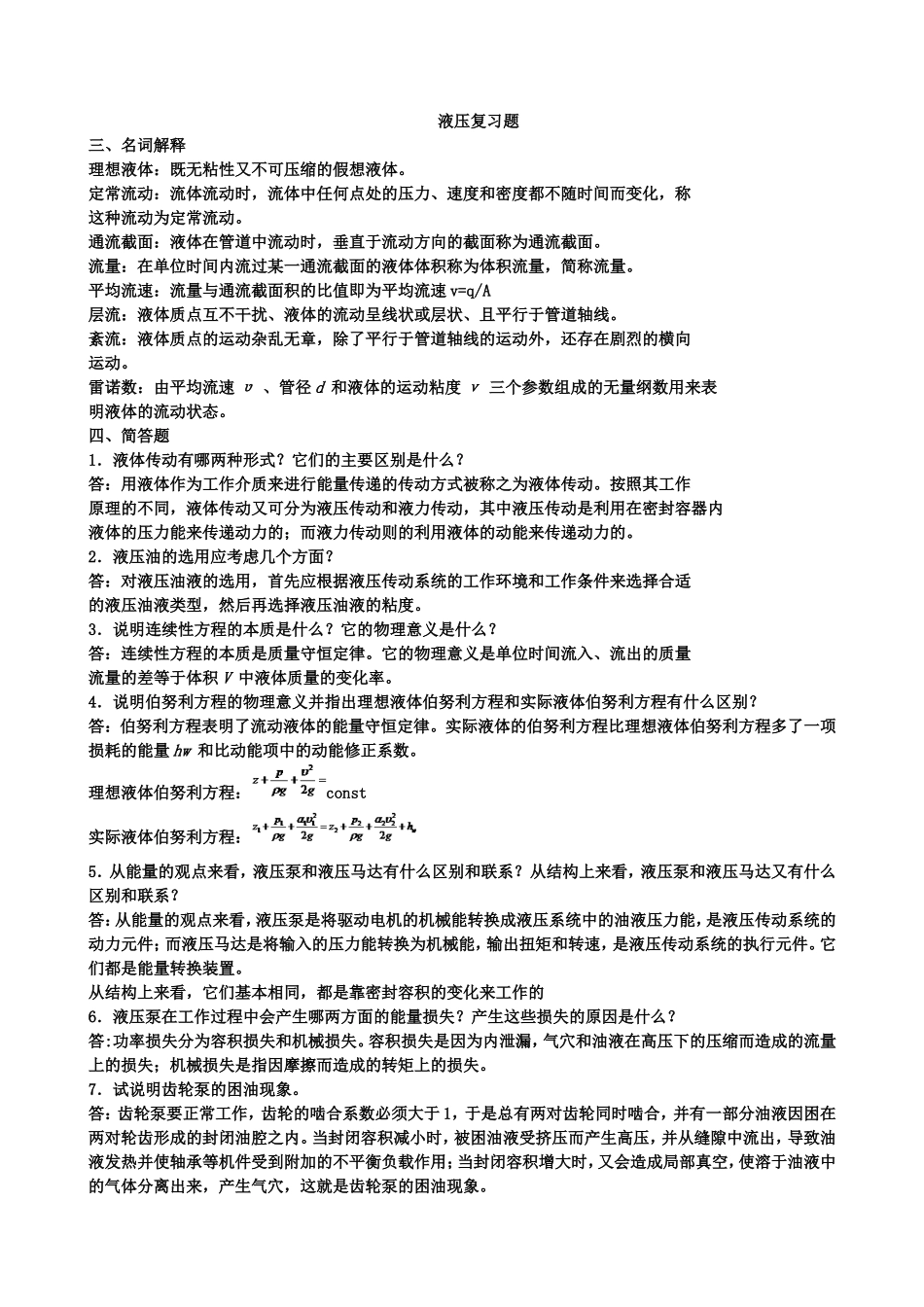

液压复习题三、名词解释理想液体：既无粘性又不可压缩的假想液体。定常流动：流体流动时，流体中任何点处的压力、速度和密度都不随时间而变化，称这种流动为定常流动。通流截面：液体在管道中流动时，垂直于流动方向的截面称为通流截面。流量：在单位时间内流过某一通流截面的液体体积称为体积流量，简称流量。平均流速：流量与通流截面积的比值即为平均流速v=q/A层流：液体质点互不干扰、液体的流动呈线状或层状、且平行于管道轴线。紊流：液体质点的运动杂乱无章，除了平行于管道轴线的运动外，还存在剧烈的横向运动。雷诺数：由平均流速υ、管径d和液体的运动粘度ν三个参数组成的无量纲数用来表明液体的流动状态。四、简答题1．液体传动有哪两种形式？它们的主要区别是什么？答：用液体作为工作介质来进行能量传递的传动方式被称之为液体传动。按照其工作原理的不同，液体传动又可分为液压传动和液力传动，其中液压传动是利用在密封容器内液体的压力能来传递动力的；而液力传动则的利用液体的动能来传递动力的。2．液压油的选用应考虑几个方面？答：对液压油液的选用，首先应根据液压传动系统的工作环境和工作条件来选择合适的液压油液类型，然后再选择液压油液的粘度。3．说明连续性方程的本质是什么？它的物理意义是什么？答：连续性方程的本质是质量守恒定律。它的物理意义是单位时间流入、流出的质量流量的差等于体积V中液体质量的变化率。4．说明伯努利方程的物理意义并指出理想液体伯努利方程和实际液体伯努利方程有什么区别？答：伯努利方程表明了流动液体的能量守恒定律。实际液体的伯努利方程比理想液体伯努利方程多了一项损耗的能量hw和比动能项中的动能修正系数。理想液体伯努利方程：const实际液体伯努利方程：5．从能量的观点来看，液压泵和液压马达有什么区别和联系？从结构上来看，液压泵和液压马达又有什么区别和联系？答：从能量的观点来看，液压泵是将驱动电机的机械能转换成液压系统中的油液压力能，是液压传动系统的动力元件；而液压马达是将输入的压力能转换为机械能，输出扭矩和转速，是液压传动系统的执行元件。它们都是能量转换装置。从结构上来看，它们基本相同，都是靠密封容积的变化来工作的6．液压泵在工作过程中会产生哪两方面的能量损失？产生这些损失的原因是什么？答:功率损失分为容积损失和机械损失。容积损失是因为内泄漏，气穴和油液在高压下的压缩而造成的流量上的损失；机械损失是指因摩擦而造成的转矩上的损失。7．试说明齿轮泵的困油现象。答：齿轮泵要正常工作，齿轮的啮合系数必须大于1，于是总有两对齿轮同时啮合，并有一部分油液因困在两对轮齿形成的封闭油腔之内。当封闭容积减小时，被困油液受挤压而产生高压，并从缝隙中流出，导致油液发热并使轴承等机件受到附加的不平衡负载作用；当封闭容积增大时，又会造成局部真空，使溶于油液中的气体分离出来，产生气穴，这就是齿轮泵的困油现象。消除困油的办法，通常是在两端盖板上开卸荷槽。8．试说明叶片泵的工作原理。答：叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子旋转时叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口和配油盘上窗口将油吸入。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液往配油盘另一窗口和压油口被压出而输到系统中去，这就是叶片泵的工作原理。9．设计一个液压系统一般应有哪些步骤？答：设计一个液压系统一般应有下列步骤：（1）明确液压系统设计要求；（2）进行工况分析；（3）确定执行元件主要参数；（4）拟订液压系统原理草图；（5）选择液压元件；（6）验算液压系统性能；（7）绘制工作图，编制技术文件。10．设计液压系统要进行哪些方面的计算？答：设计液压系统要对液压缸承受的工作负载、导轨、摩擦负载、惯性负载、重力负载、密封负载、背压负载进行计算；要对液压缸的主要尺寸D、d和马达的排量V进行计算；复算执行元件的工作压力；要对液压元件进行计算。五、计算题1．液压...
