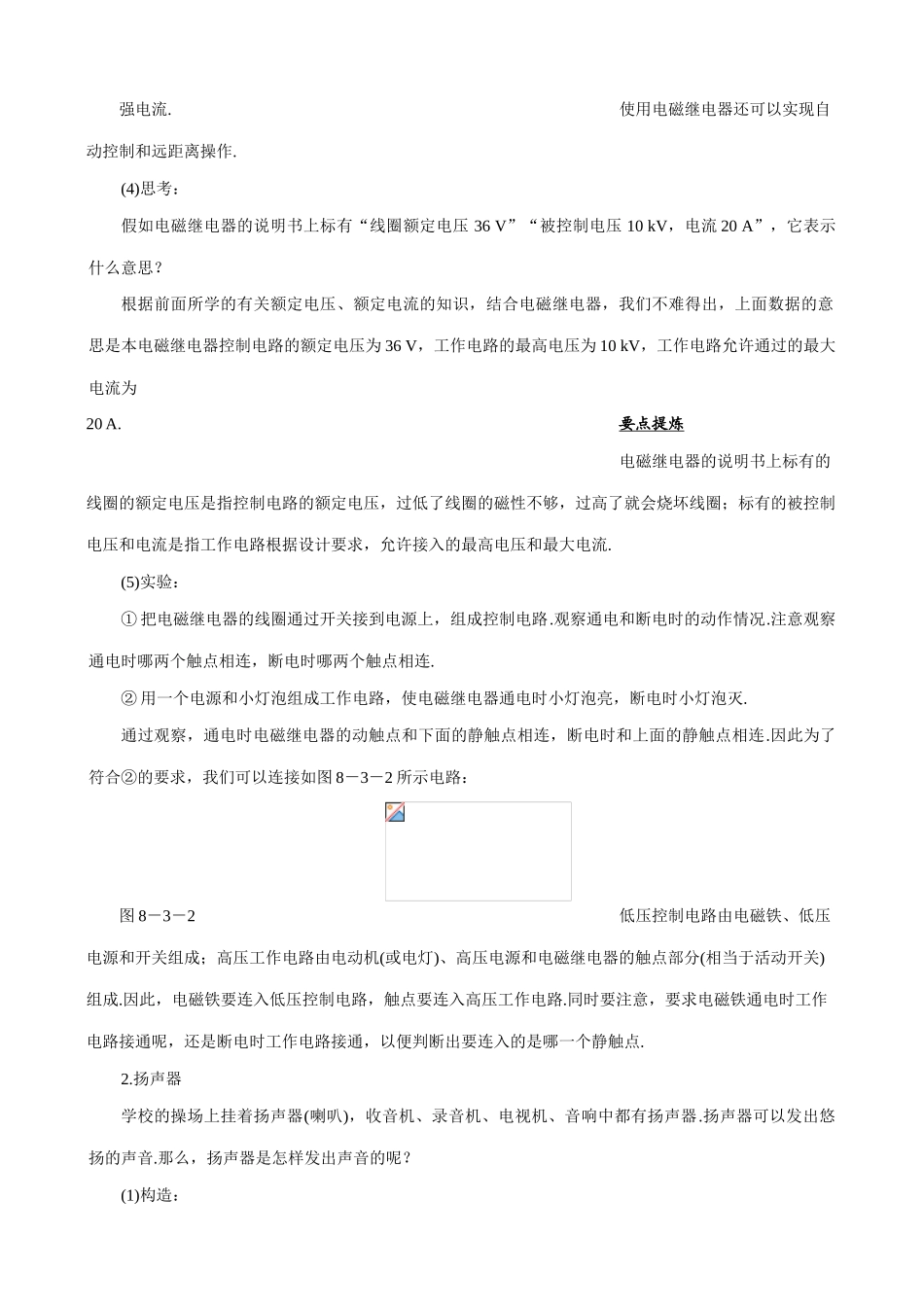

电磁继电器-扬声器(3)［教材优化全析］全析提示1.电磁继电器因为高电压、强电流容易对驱动巨大机器的电流可能达到几十安、几百安.在工厂里，我们常常看到工人师傅利用按钮来控制机器，那么强大的电流是否就是在按钮的下面流过的呢？肯定不是，因为用手直接控制强大电流或操作高压电路是很危险的，容易被吸引过去或直接造成触电事故.这就需要用低电压、弱电流来间接控制高电压、强电流.为此人们制造了电磁继电器.(1)电磁继电器的构造：人造成伤害，人们根据电流的磁效应制成了电磁继电器，利用低电压、弱电流控制高电压、强电流.要知道电磁继电器的原理和作用，并会解释有关应用.图8－3－1如图8－3－1所示，电磁继电器的主要构件是电磁铁，另外还有衔铁、簧片、触点(分动触点——与B接线柱相连的触点和静触点——分别与A、C接线柱相连的触点)等组成.要点提炼电磁继电器的主要部件是电磁铁，电磁继电器就是利用它磁性的有无，来吸引或不吸引衔铁，实现动、静触点的连接或断开.(2)原理：我们在接线柱D、E上接上低压的较小电流，闭合开关后，电磁铁由于具有磁性，把衔铁吸下，从而使B、C两个接线柱相连的触点接通，接通与接线柱B、C相连的较大电流或较高电压的工作电路，带动机器工作.这样，工人师傅就可以通过控制低电压、弱电流来间接地控制高电压、强电流，实现安全方便地操纵大机械了.思维拓展观察电磁继电器的构造，可以看出它有两个静触点，我们一般用下边的一个，那么上边的一个静触点有什么用呢？(3)作用：使用电磁继电器可以通过控制低电压、弱电流来间接地控制高电压、强电流.使用电磁继电器还可以实现自动控制和远距离操作.(4)思考：假如电磁继电器的说明书上标有“线圈额定电压36V”“被控制电压10kV，电流20A”，它表示什么意思？根据前面所学的有关额定电压、额定电流的知识，结合电磁继电器，我们不难得出，上面数据的意思是本电磁继电器控制电路的额定电压为36V，工作电路的最高电压为10kV，工作电路允许通过的最大电流为20A.要点提炼电磁继电器的说明书上标有的线圈的额定电压是指控制电路的额定电压，过低了线圈的磁性不够，过高了就会烧坏线圈；标有的被控制电压和电流是指工作电路根据设计要求，允许接入的最高电压和最大电流.(5)实验：①把电磁继电器的线圈通过开关接到电源上，组成控制电路.观察通电和断电时的动作情况.注意观察通电时哪两个触点相连，断电时哪两个触点相连.②用一个电源和小灯泡组成工作电路，使电磁继电器通电时小灯泡亮，断电时小灯泡灭.通过观察，通电时电磁继电器的动触点和下面的静触点相连，断电时和上面的静触点相连.因此为了符合②的要求，我们可以连接如图8－3－2所示电路：图8－3－2低压控制电路由电磁铁、低压电源和开关组成；高压工作电路由电动机(或电灯)、高压电源和电磁继电器的触点部分(相当于活动开关)组成.因此，电磁铁要连入低压控制电路，触点要连入高压工作电路.同时要注意，要求电磁铁通电时工作电路接通呢，还是断电时工作电路接通，以便判断出要连入的是哪一个静触点.2.扬声器学校的操场上挂着扬声器(喇叭)，收音机、录音机、电视机、音响中都有扬声器.扬声器可以发出悠扬的声音.那么，扬声器是怎样发出声音的呢？(1)构造：如图8－3－3，扬声器主要有永久磁体、线圈、锥形纸盆等三部分组成.图8－3－3全析提示通过学习，知道扬声器的构造和发声原理.(2)原理：当线圈内有图中所示电流通过时，线圈周围就会产生磁场，线圈就会因磁极间的相互作用而受到磁铁的吸引力，线圈向左运动；当线圈中通过相反方向的电流时，线圈就会受到磁铁的排斥力而向右运动.由于线圈中思维拓展交变电流是指强弱和方向不断变化的电流.扬声器的作用就是把强弱和方向不断变化的电流通过的是交变电流，它的方向不断变化，线圈就会因受到不同方向的力而不断地来回振动，从而带动纸盆来回振动，于是扬声器就发出了声音.(电信号)变成纸盆的机械振动(声信号).
