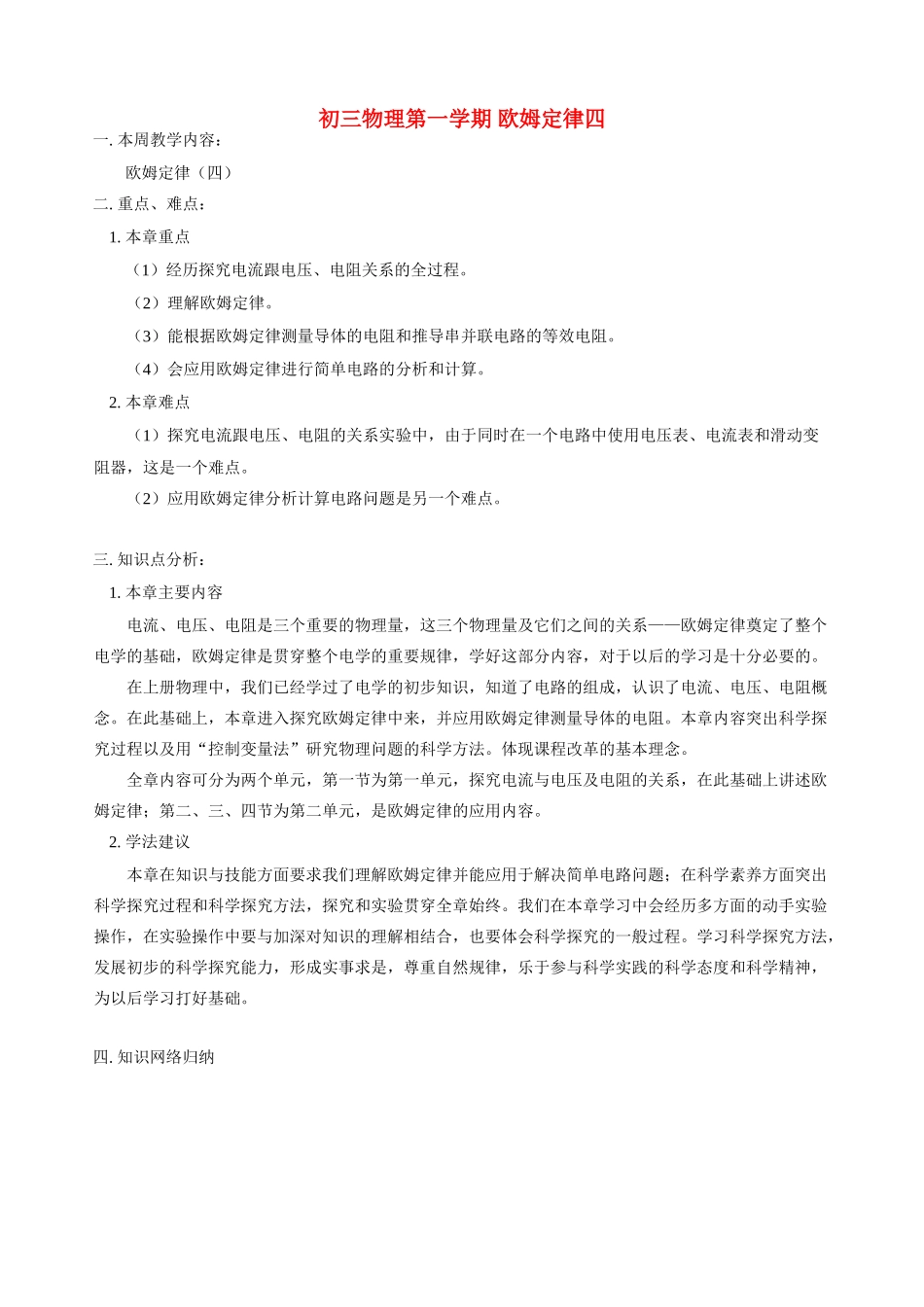

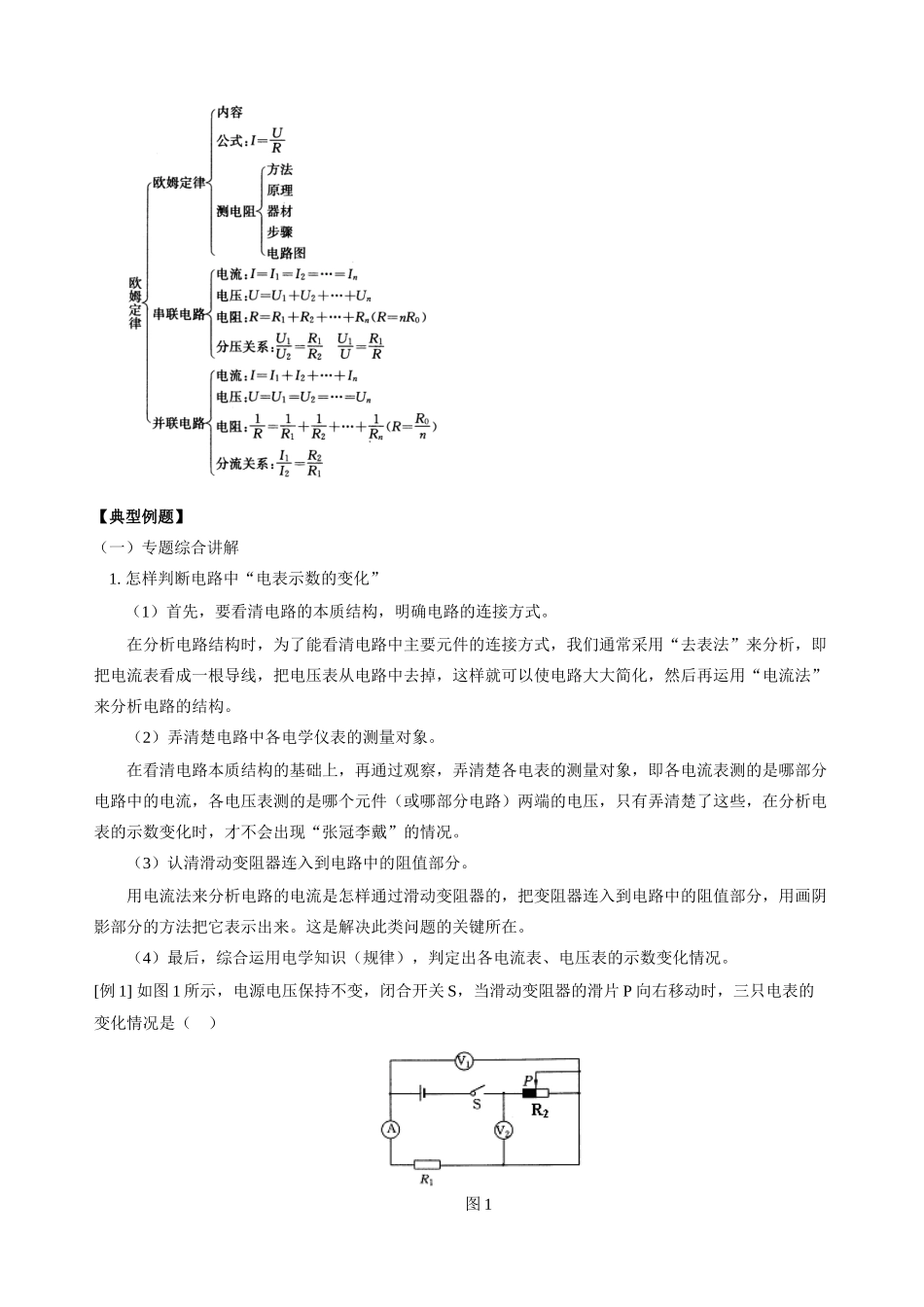

初三物理第一学期欧姆定律四一.本周教学内容：欧姆定律（四）二.重点、难点：1.本章重点（1）经历探究电流跟电压、电阻关系的全过程。（2）理解欧姆定律。（3）能根据欧姆定律测量导体的电阻和推导串并联电路的等效电阻。（4）会应用欧姆定律进行简单电路的分析和计算。2.本章难点（1）探究电流跟电压、电阻的关系实验中，由于同时在一个电路中使用电压表、电流表和滑动变阻器，这是一个难点。（2）应用欧姆定律分析计算电路问题是另一个难点。三.知识点分析：1.本章主要内容电流、电压、电阻是三个重要的物理量，这三个物理量及它们之间的关系——欧姆定律奠定了整个电学的基础，欧姆定律是贯穿整个电学的重要规律，学好这部分内容，对于以后的学习是十分必要的。在上册物理中，我们已经学过了电学的初步知识，知道了电路的组成，认识了电流、电压、电阻概念。在此基础上，本章进入探究欧姆定律中来，并应用欧姆定律测量导体的电阻。本章内容突出科学探究过程以及用“控制变量法”研究物理问题的科学方法。体现课程改革的基本理念。全章内容可分为两个单元，第一节为第一单元，探究电流与电压及电阻的关系，在此基础上讲述欧姆定律；第二、三、四节为第二单元，是欧姆定律的应用内容。2.学法建议本章在知识与技能方面要求我们理解欧姆定律并能应用于解决简单电路问题；在科学素养方面突出科学探究过程和科学探究方法，探究和实验贯穿全章始终。我们在本章学习中会经历多方面的动手实验操作，在实验操作中要与加深对知识的理解相结合，也要体会科学探究的一般过程。学习科学探究方法，发展初步的科学探究能力，形成实事求是，尊重自然规律，乐于参与科学实践的科学态度和科学精神，为以后学习打好基础。四.知识网络归纳【典型例题】（一）专题综合讲解1.怎样判断电路中“电表示数的变化”（1）首先，要看清电路的本质结构，明确电路的连接方式。在分析电路结构时，为了能看清电路中主要元件的连接方式，我们通常采用“去表法”来分析，即把电流表看成一根导线，把电压表从电路中去掉，这样就可以使电路大大简化，然后再运用“电流法”来分析电路的结构。（2）弄清楚电路中各电学仪表的测量对象。在看清电路本质结构的基础上，再通过观察，弄清楚各电表的测量对象，即各电流表测的是哪部分电路中的电流，各电压表测的是哪个元件（或哪部分电路）两端的电压，只有弄清楚了这些，在分析电表的示数变化时，才不会出现“张冠李戴”的情况。（3）认清滑动变阻器连入到电路中的阻值部分。用电流法来分析电路的电流是怎样通过滑动变阻器的，把变阻器连入到电路中的阻值部分，用画阴影部分的方法把它表示出来。这是解决此类问题的关键所在。（4）最后，综合运用电学知识（规律），判定出各电流表、电压表的示数变化情况。[例1]如图1所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，三只电表的变化情况是（）图1A.U1增大，U2减少，I增大B.U1减少，U2增大，I减小C.U1不变，U2增大，I不变D.U1不变，U2减少，I不变分析：解决此类问题，首先是分析电路的结构，弄清楚电路中主体元件的连接情况。用“去表法”来分析，此电路的结构一目了然。电阻R1与滑动变阻器R2串联。A表测串联电路中的电流，表测电阻R1两端的电压，表测滑动变阻器R2两端的电压，这是此题的考点之一。当滑动变阻器的滑片P向右移动时，R2的阻值增大，电路的总电阻R总也随之增大。根据I=可知：I变小，即A表示数减小，即示数减小，再根据U2=U源-U1，由于U源恒定不变，U1减小，所以U2增大，即示数增大。答案：B[例2]如图2所示电路中，当S闭合时，滑动变阻器的滑片P向左滑动时，则（）A.V示数不变，示数增大B.V示数变小，示数变小C.V示数不变，示数变大D.V示数变大，示数变小图2分析：解此题，关键是要弄清楚电路的连接情况和各电表的测量对象。用“去表法”和“电流法”来分析此电路的结构，本电路中的R1与R2并联，表测通过R1支路中的电流，表测干路中的总电流，V表测电阻R1两端的电压。U1=U2=U源，由于U源恒定不变，因此V表的示数不变。根据公式：I1=，所以I1不变，即表的示数不变，根据I总=I1+I2，而I2=，当滑...
