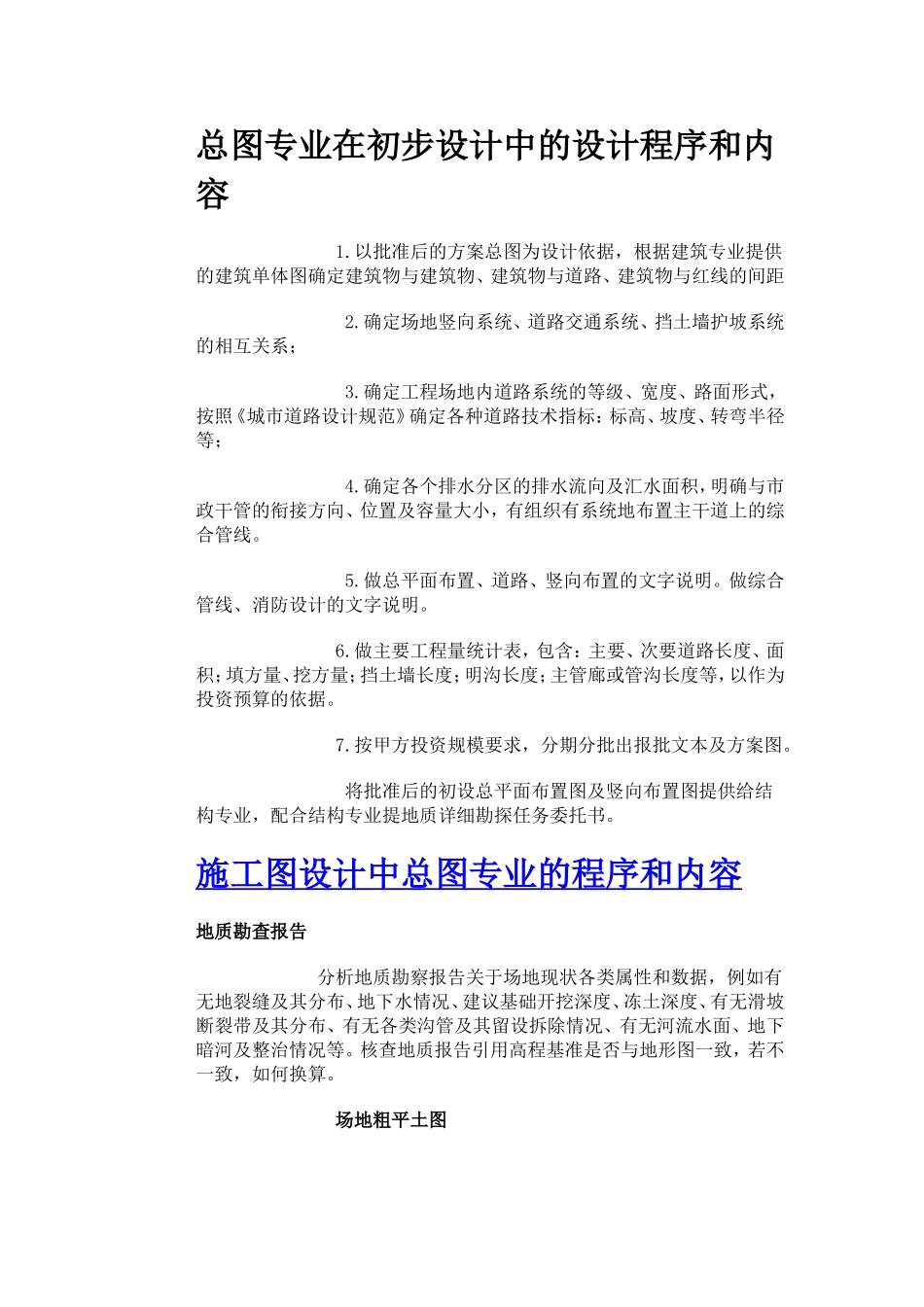

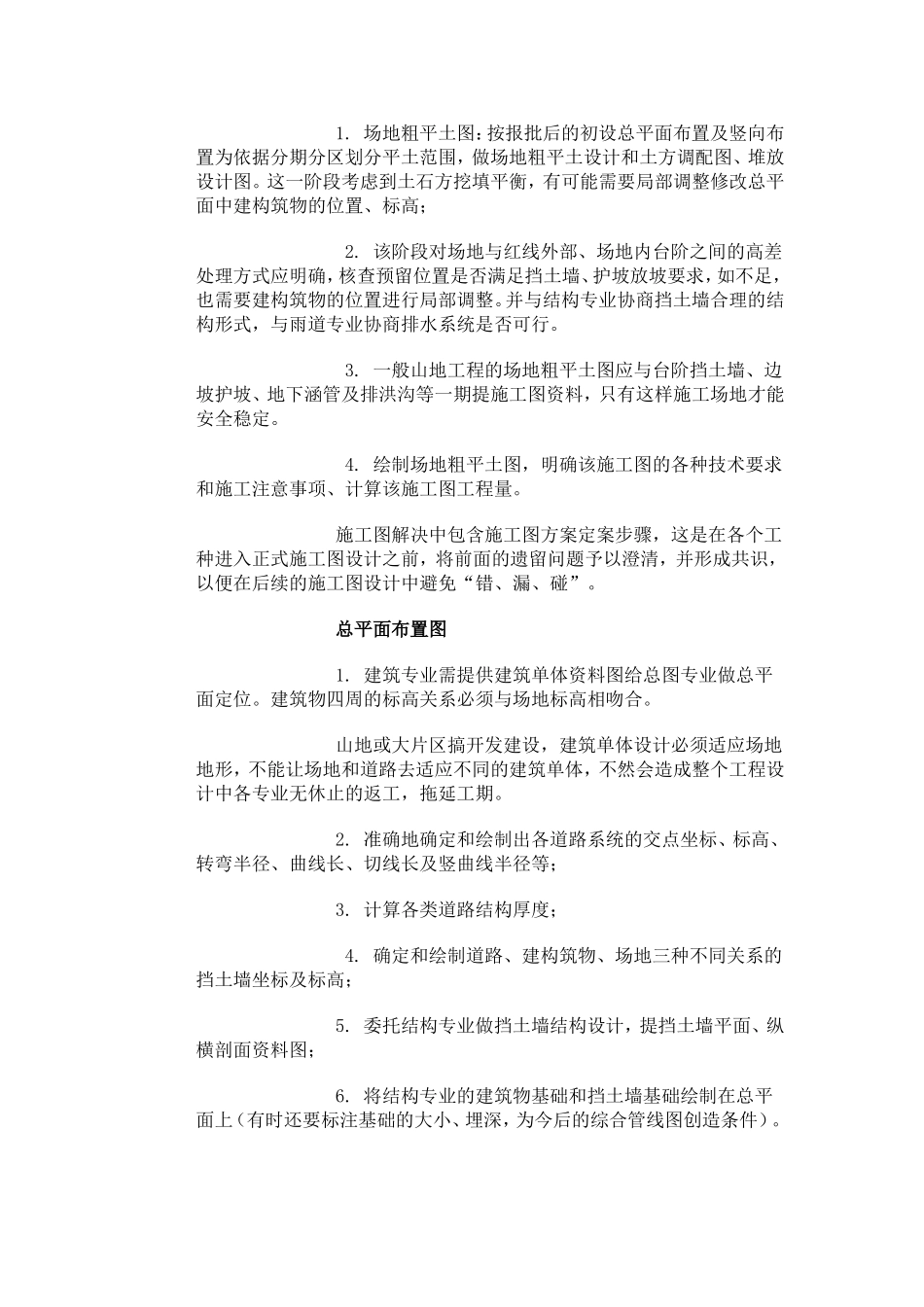

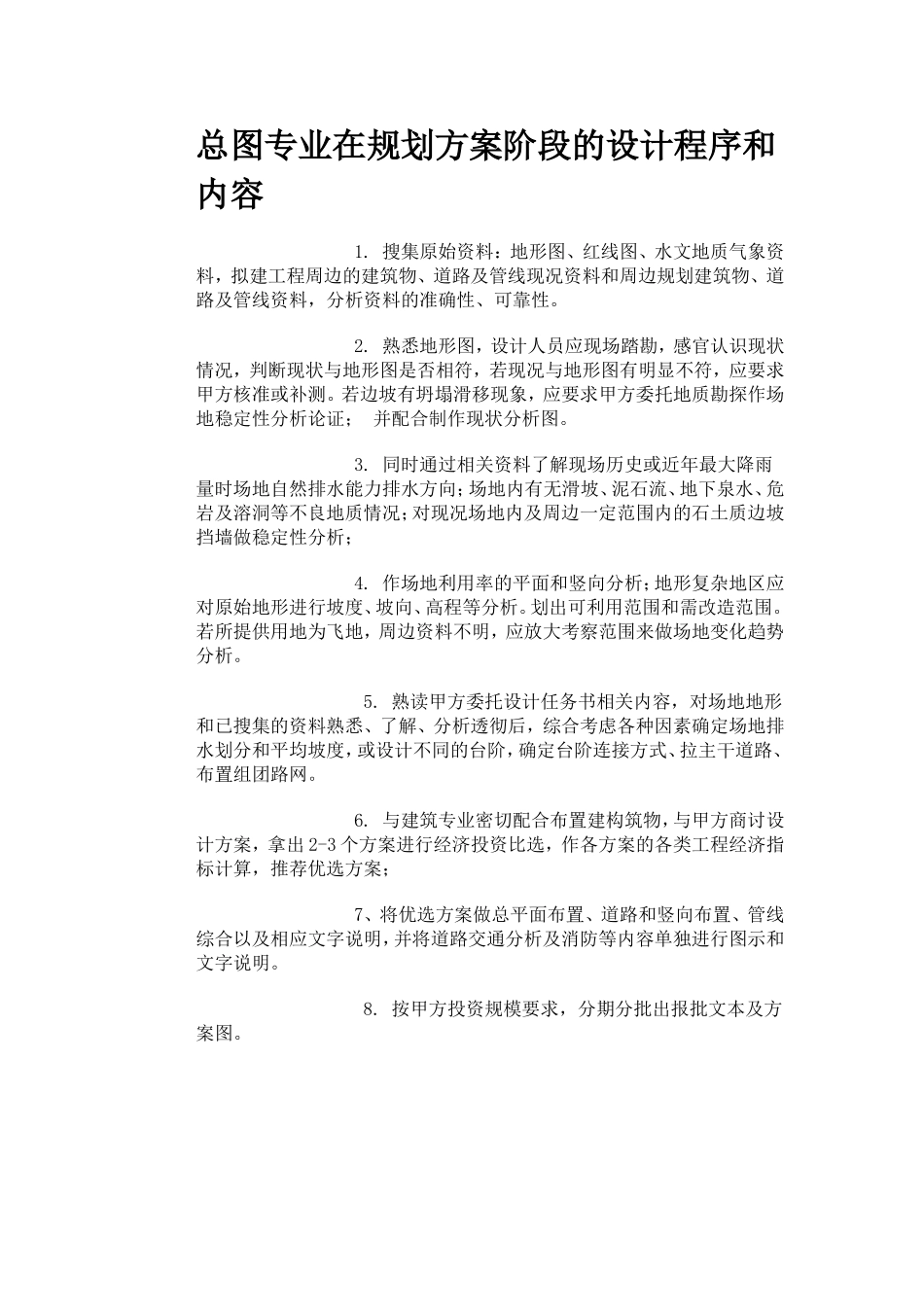

总图专业在规划方案阶段的设计程序和内容1.搜集原始资料：地形图、红线图、水文地质气象资料，拟建工程周边的建筑物、道路及管线现况资料和周边规划建筑物、道路及管线资料，分析资料的准确性、可靠性。2.熟悉地形图，设计人员应现场踏勘，感官认识现状情况，判断现状与地形图是否相符，若现况与地形图有明显不符，应要求甲方核准或补测。若边坡有坍塌滑移现象，应要求甲方委托地质勘探作场地稳定性分析论证；并配合制作现状分析图。3.同时通过相关资料了解现场历史或近年最大降雨量时场地自然排水能力排水方向；场地内有无滑坡、泥石流、地下泉水、危岩及溶洞等不良地质情况；对现况场地内及周边一定范围内的石土质边坡挡墙做稳定性分析；4.作场地利用率的平面和竖向分析；地形复杂地区应对原始地形进行坡度、坡向、高程等分析。划出可利用范围和需改造范围。若所提供用地为飞地，周边资料不明，应放大考察范围来做场地变化趋势分析。5.熟读甲方委托设计任务书相关内容，对场地地形和已搜集的资料熟悉、了解、分析透彻后，综合考虑各种因素确定场地排水划分和平均坡度，或设计不同的台阶，确定台阶连接方式、拉主干道路、布置组团路网。6.与建筑专业密切配合布置建构筑物，与甲方商讨设计方案，拿出2-3个方案进行经济投资比选，作各方案的各类工程经济指标计算，推荐优选方案；7、将优选方案做总平面布置、道路和竖向布置、管线综合以及相应文字说明，并将道路交通分析及消防等内容单独进行图示和文字说明。8.按甲方投资规模要求，分期分批出报批文本及方案图。总图专业在初步设计中的设计程序和内容1.以批准后的方案总图为设计依据，根据建筑专业提供的建筑单体图确定建筑物与建筑物、建筑物与道路、建筑物与红线的间距2.确定场地竖向系统、道路交通系统、挡土墙护坡系统的相互关系；3.确定工程场地内道路系统的等级、宽度、路面形式，按照《城市道路设计规范》确定各种道路技术指标：标高、坡度、转弯半径等；4.确定各个排水分区的排水流向及汇水面积，明确与市政干管的衔接方向、位置及容量大小，有组织有系统地布置主干道上的综合管线。5.做总平面布置、道路、竖向布置的文字说明。做综合管线、消防设计的文字说明。6.做主要工程量统计表，包含：主要、次要道路长度、面积；填方量、挖方量；挡土墙长度；明沟长度；主管廊或管沟长度等，以作为投资预算的依据。7.按甲方投资规模要求，分期分批出报批文本及方案图。将批准后的初设总平面布置图及竖向布置图提供给结构专业，配合结构专业提地质详细勘探任务委托书。施工图设计中总图专业的程序和内容地质勘查报告分析地质勘察报告关于场地现状各类属性和数据，例如有无地裂缝及其分布、地下水情况、建议基础开挖深度、冻土深度、有无滑坡断裂带及其分布、有无各类沟管及其留设拆除情况、有无河流水面、地下暗河及整治情况等。核查地质报告引用高程基准是否与地形图一致，若不一致，如何换算。场地粗平土图1.场地粗平土图：按报批后的初设总平面布置及竖向布置为依据分期分区划分平土范围，做场地粗平土设计和土方调配图、堆放设计图。这一阶段考虑到土石方挖填平衡，有可能需要局部调整修改总平面中建构筑物的位置、标高；2.该阶段对场地与红线外部、场地内台阶之间的高差处理方式应明确，核查预留位置是否满足挡土墙、护坡放坡要求，如不足，也需要建构筑物的位置进行局部调整。并与结构专业协商挡土墙合理的结构形式，与雨道专业协商排水系统是否可行。3.一般山地工程的场地粗平土图应与台阶挡土墙、边坡护坡、地下涵管及排洪沟等一期提施工图资料，只有这样施工场地才能安全稳定。4.绘制场地粗平土图，明确该施工图的各种技术要求和施工注意事项、计算该施工图工程量。施工图解决中包含施工图方案定案步骤，这是在各个工种进入正式施工图设计之前，将前面的遗留问题予以澄清，并形成共识，以便在后续的施工图设计中避免“错、漏、碰”。总平面布置图1.建筑专业需提供建筑单体资料图给总图专业做总平面定位。建筑物四周的标高关系必须与场地标高相吻合。山地或大片区搞开发建设，建筑单体设计必须适应场地地形，不能让场地和道...
