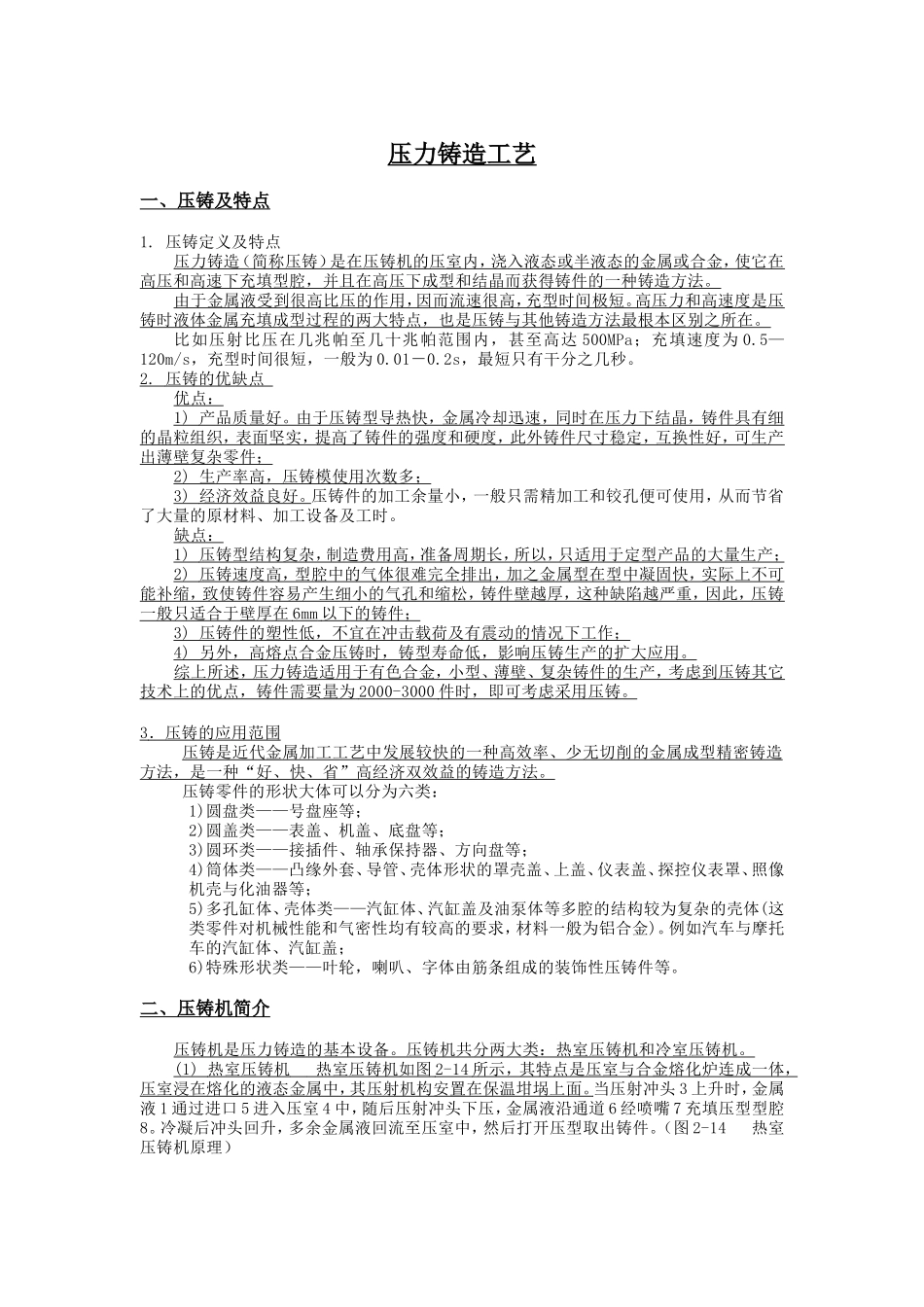

压力铸造工艺一、压铸及特点1.压铸定义及特点压力铸造（简称压铸）是在压铸机的压室内，浇入液态或半液态的金属或合金，使它在高压和高速下充填型腔，并且在高压下成型和结晶而获得铸件的一种铸造方法。由于金属液受到很高比压的作用，因而流速很高，充型时间极短。高压力和高速度是压铸时液体金属充填成型过程的两大特点，也是压铸与其他铸造方法最根本区别之所在。比如压射比压在几兆帕至几十兆帕范围内，甚至高达500MPa；充填速度为0.5—120m/s，充型时间很短，一般为0.01－0.2s，最短只有干分之几秒。2.压铸的优缺点优点：1)产品质量好。由于压铸型导热快，金属冷却迅速，同时在压力下结晶，铸件具有细的晶粒组织，表面坚实，提高了铸件的强度和硬度，此外铸件尺寸稳定，互换性好，可生产出薄壁复杂零件；2)生产率高，压铸模使用次数多；3)经济效益良好。压铸件的加工余量小，一般只需精加工和铰孔便可使用，从而节省了大量的原材料、加工设备及工时。缺点：1)压铸型结构复杂，制造费用高，准备周期长，所以，只适用于定型产品的大量生产；2)压铸速度高，型腔中的气体很难完全排出，加之金属型在型中凝固快，实际上不可能补缩，致使铸件容易产生细小的气孔和缩松，铸件壁越厚，这种缺陷越严重，因此，压铸一般只适合于壁厚在6mm以下的铸件；3)压铸件的塑性低，不宜在冲击载荷及有震动的情况下工作；4)另外，高熔点合金压铸时，铸型寿命低，影响压铸生产的扩大应用。综上所述，压力铸造适用于有色合金，小型、薄壁、复杂铸件的生产，考虑到压铸其它技术上的优点，铸件需要量为2000-3000件时，即可考虑采用压铸。3．压铸的应用范围压铸是近代金属加工工艺中发展较快的一种高效率、少无切削的金属成型精密铸造方法，是一种“好、快、省”高经济双效益的铸造方法。压铸零件的形状大体可以分为六类：1)圆盘类——号盘座等；2)圆盖类——表盖、机盖、底盘等；3)圆环类——接插件、轴承保持器、方向盘等；4)筒体类——凸缘外套、导管、壳体形状的罩壳盖、上盖、仪表盖、探控仪表罩、照像机壳与化油器等；5)多孔缸体、壳体类——汽缸体、汽缸盖及油泵体等多腔的结构较为复杂的壳体(这类零件对机械性能和气密性均有较高的要求，材料一般为铝合金)。例如汽车与摩托车的汽缸体、汽缸盖；6)特殊形状类——叶轮，喇叭、字体由筋条组成的装饰性压铸件等。二、压铸机简介压铸机是压力铸造的基本设备。压铸机共分两大类：热室压铸机和冷室压铸机。(1)热室压铸机热室压铸机如图2-14所示，其特点是压室与合金熔化炉连成一体，压室浸在熔化的液态金属中，其压射机构安置在保温坩埚上面。当压射冲头3上升时，金属液1通过进口5进入压室4中，随后压射冲头下压，金属液沿通道6经喷嘴7充填压型型腔8。冷凝后冲头回升，多余金属液回流至压室中，然后打开压型取出铸件。（图2-14热室压铸机原理）热室压铸机的特点是生产工序简单，生产效率高，容易实现自动化；金属液消耗少，工艺稳定，压入型腔的金属液干净、无氧化夹杂，铸件质量好。但由于压室和冲头长时间浸在金属液中，影响使用寿命。目前，大多数用于压铸锌合金等低熔点合金铸件，但也有用于压铸镁铝铸件。(2)冷室压铸机该机的压室与保温炉是分开的。压铸时，要从保温炉中将金属液倒入压室后进行压铸。冷室压铸机有立式和卧室两种。立式压铸机压室的中心线是垂直的。压铸模与压室的相对位置及压铸过程如图2-15所示。合模后，浇入压室2的金属液3被已封住喷嘴孔6的反料冲头8托住，当压射冲头向下压到金属液面时，反料冲头开始下降，打开喷嘴6，金属液被压入型腔。凝固后，压射冲头退回，反料冲头上升，切断余料9，并将其顶出压室，余料取走后再降到原位，然后开模取出铸件。（图2-15立式冷室压铸机原理）卧室压铸机压室的中心线是水平的。压铸模与压室的相对位置及压铸过程如图2-16所示。合模后，金属液浇入压室2，压射冲头1向前推进，将金属液经浇道压入型腔6，开模时，余料借助压射冲头前伸的动作离开压室，同铸件一起取出。（图2-16卧式冷室压铸机原理图）两种压铸机相比较，在结构上仅仅压射机构不同，立式压铸机有切断、顶出余料的下油缸，因结构...
