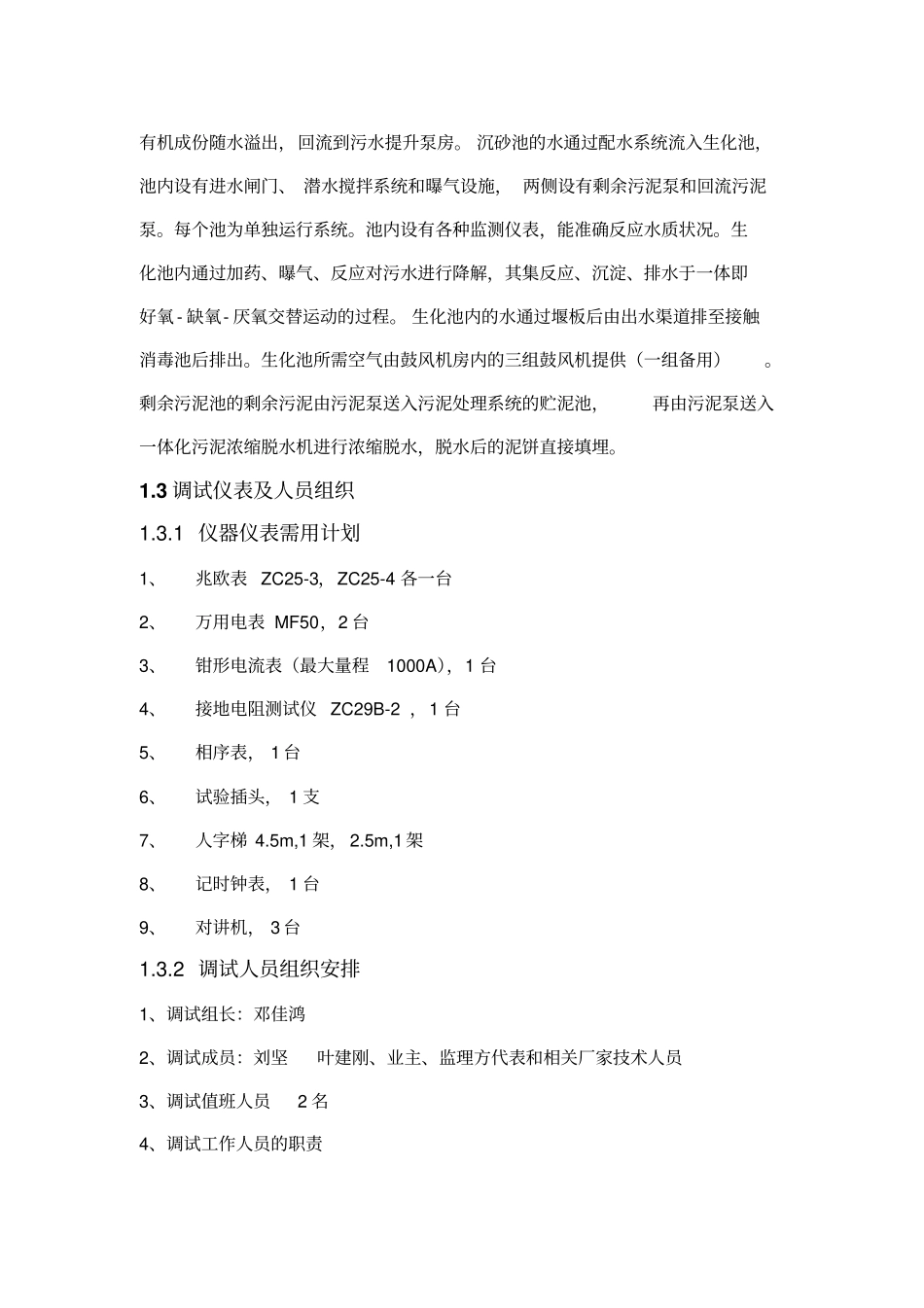

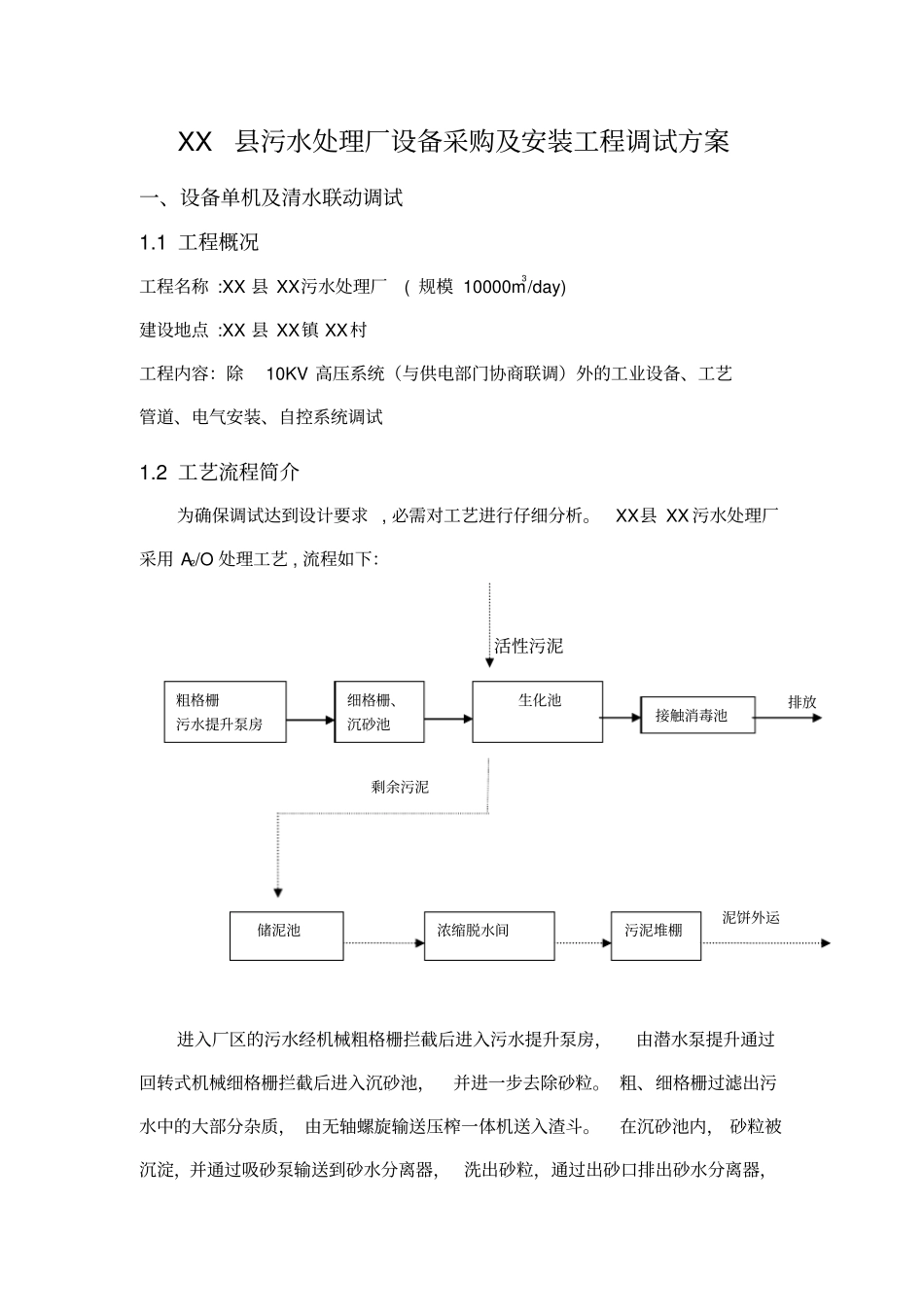

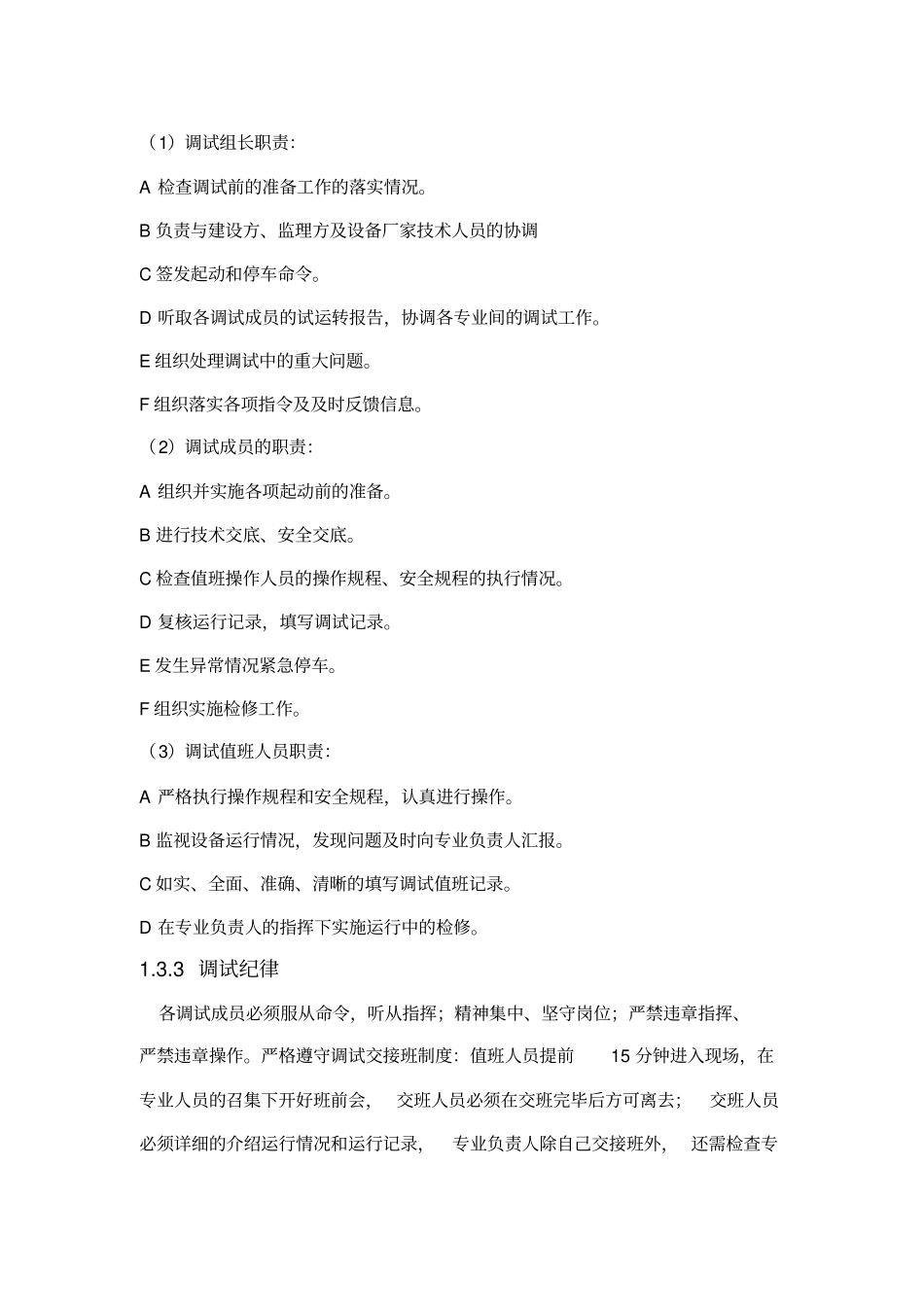

XX县污水处理厂设备采购及安装工程调试方案一、设备单机及清水联动调试1.1工程概况工程名称:XX县XX污水处理厂(规模10000m3/day)建设地点:XX县XX镇XX村工程内容：除10KV高压系统（与供电部门协商联调）外的工业设备、工艺管道、电气安装、自控系统调试1.2工艺流程简介为确保调试达到设计要求,必需对工艺进行仔细分析。XX县XX污水处理厂采用A2/O处理工艺,流程如下：活性污泥进入厂区的污水经机械粗格栅拦截后进入污水提升泵房，由潜水泵提升通过回转式机械细格栅拦截后进入沉砂池，并进一步去除砂粒。粗、细格栅过滤出污水中的大部分杂质，由无轴螺旋输送压榨一体机送入渣斗。在沉砂池内，砂粒被沉淀，并通过吸砂泵输送到砂水分离器，洗出砂粒，通过出砂口排出砂水分离器，接触消毒池粗格栅污水提升泵房细格栅、沉砂池生化池储泥池浓缩脱水间污泥堆棚排放泥饼外运剩余污泥有机成份随水溢出，回流到污水提升泵房。沉砂池的水通过配水系统流入生化池，池内设有进水闸门、潜水搅拌系统和曝气设施，两侧设有剩余污泥泵和回流污泥泵。每个池为单独运行系统。池内设有各种监测仪表，能准确反应水质状况。生化池内通过加药、曝气、反应对污水进行降解，其集反应、沉淀、排水于一体即好氧-缺氧-厌氧交替运动的过程。生化池内的水通过堰板后由出水渠道排至接触消毒池后排出。生化池所需空气由鼓风机房内的三组鼓风机提供（一组备用）。剩余污泥池的剩余污泥由污泥泵送入污泥处理系统的贮泥池，再由污泥泵送入一体化污泥浓缩脱水机进行浓缩脱水，脱水后的泥饼直接填埋。1.3调试仪表及人员组织1.3.1仪器仪表需用计划1、兆欧表ZC25-3，ZC25-4各一台2、万用电表MF50，2台3、钳形电流表（最大量程1000A），1台4、接地电阻测试仪ZC29B-2，1台5、相序表，1台6、试验插头，1支7、人字梯4.5m,1架，2.5m,1架8、记时钟表，1台9、对讲机，3台1.3.2调试人员组织安排1、调试组长：邓佳鸿2、调试成员：刘坚叶建刚、业主、监理方代表和相关厂家技术人员3、调试值班人员2名4、调试工作人员的职责（1）调试组长职责：A检查调试前的准备工作的落实情况。B负责与建设方、监理方及设备厂家技术人员的协调C签发起动和停车命令。D听取各调试成员的试运转报告，协调各专业间的调试工作。E组织处理调试中的重大问题。F组织落实各项指令及及时反馈信息。（2）调试成员的职责：A组织并实施各项起动前的准备。B进行技术交底、安全交底。C检查值班操作人员的操作规程、安全规程的执行情况。D复核运行记录，填写调试记录。E发生异常情况紧急停车。F组织实施检修工作。（3）调试值班人员职责：A严格执行操作规程和安全规程，认真进行操作。B监视设备运行情况，发现问题及时向专业负责人汇报。C如实、全面、准确、清晰的填写调试值班记录。D在专业负责人的指挥下实施运行中的检修。1.3.3调试纪律各调试成员必须服从命令，听从指挥；精神集中、坚守岗位；严禁违章指挥、严禁违章操作。严格遵守调试交接班制度：值班人员提前15分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去；交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况；交班过程中发现设备的故障，交班人员应协助接班人员排除故障。1.4调试方案1.4.1调试方式本工程的调试方案按设备调试(单项调试)、系统设备调试(清水联动调试)顺序进行。1.4.1.1单项调试在整个工程系统调试前，必须进行各单体设备的试车及构筑物的通水、试压试验。检查设备安装是否满足要求，包括相关电气安装、控制箱、管道阀门等配套设施是否合乎要求，并填写相关验收记录。经验收合格后，进行单机无负荷点动试车。试车成功，经相关人员确认后进入单机带负荷试车。如果发现问题，应找出原因，现场修复或调换至运行完全正常为止再进行系统设备调试。1.4.1.2清水联动调试在单体调试符合设计要求的基础上，按设计工艺的顺序和设计参数及生产要求，将所有单体设备和构筑物连续性地依次从头到尾进行清水联动试车。联动试车调试流程按设计图纸进行。如发现问题，找出原因，现场修复至运行完全正常为止。在清水试车同...
