电脱盐工作原理VIP专享VIP免费

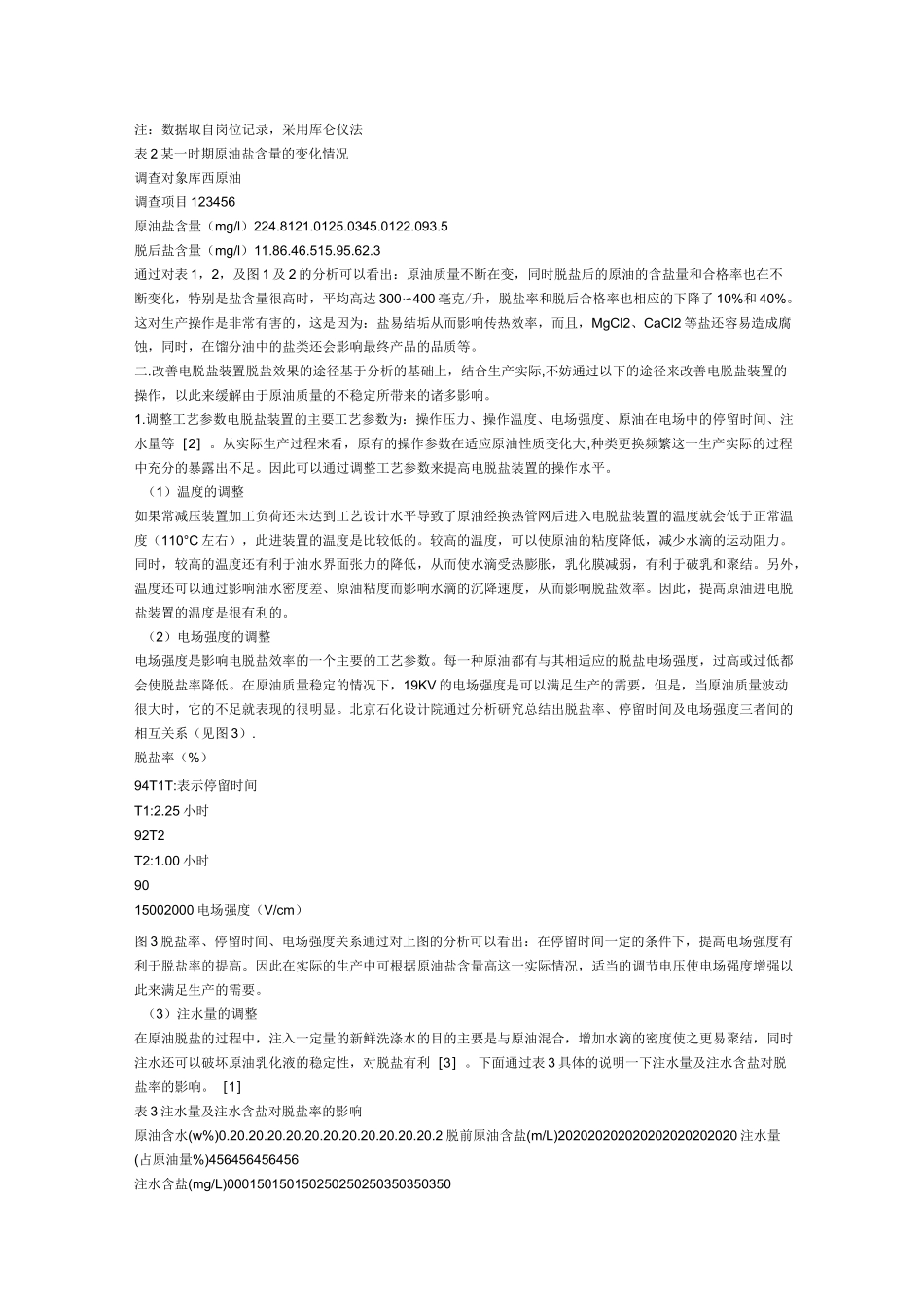

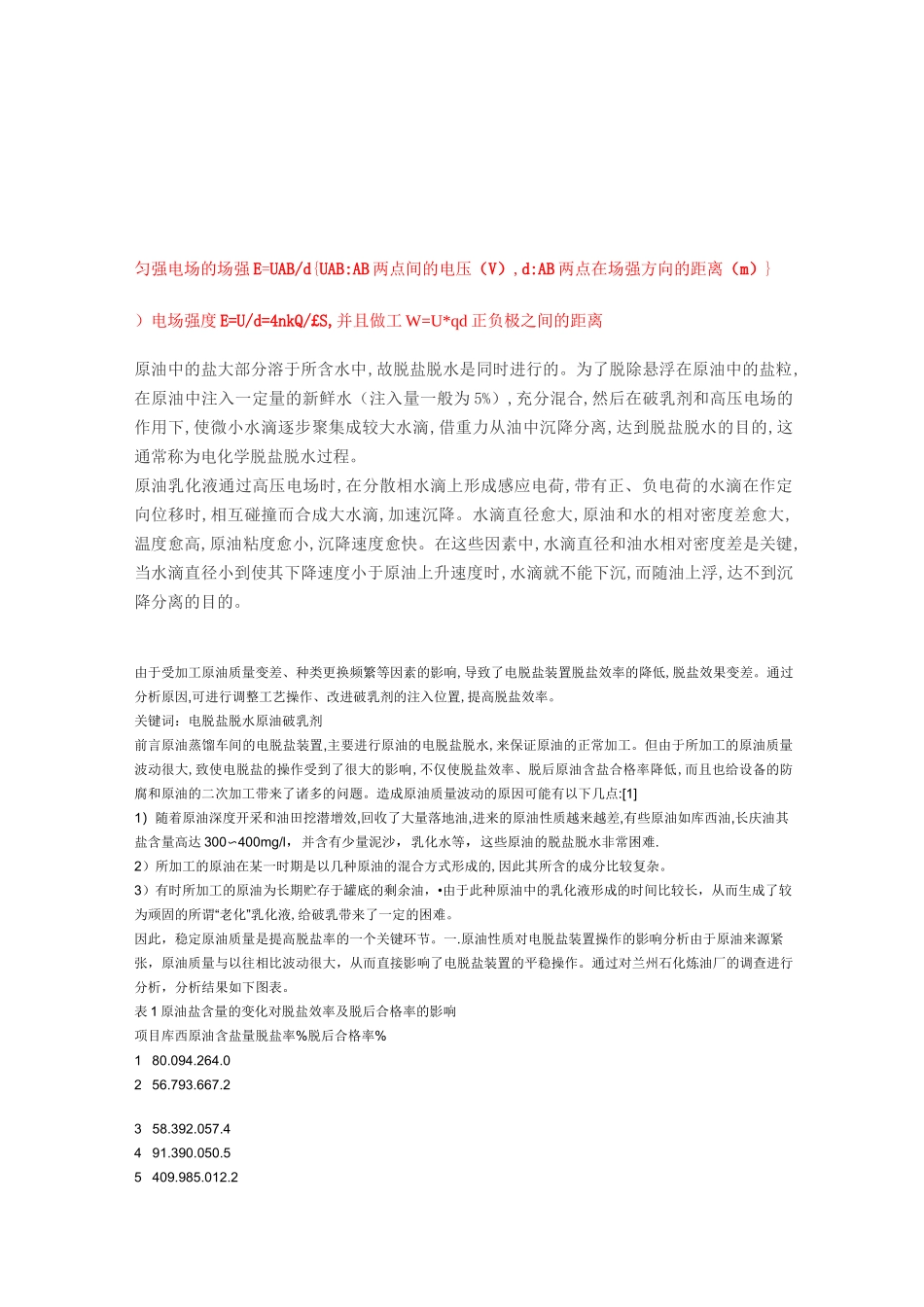

匀强电场的场强E=UAB/d{UAB:AB两点间的电压（V）,d:AB两点在场强方向的距离（m）}）电场强度E=U/d=4nkQ/£S,并且做工W=U*qd正负极之间的距离原油中的盐大部分溶于所含水中,故脱盐脱水是同时进行的。为了脱除悬浮在原油中的盐粒,在原油中注入一定量的新鲜水（注入量一般为5%）,充分混合,然后在破乳剂和高压电场的作用下,使微小水滴逐步聚集成较大水滴,借重力从油中沉降分离,达到脱盐脱水的目的,这通常称为电化学脱盐脱水过程。原油乳化液通过高压电场时,在分散相水滴上形成感应电荷,带有正、负电荷的水滴在作定向位移时,相互碰撞而合成大水滴,加速沉降。水滴直径愈大,原油和水的相对密度差愈大,温度愈高,原油粘度愈小,沉降速度愈快。在这些因素中,水滴直径和油水相对密度差是关键,当水滴直径小到使其下降速度小于原油上升速度时,水滴就不能下沉,而随油上浮,达不到沉降分离的目的。由于受加工原油质量变差、种类更换频繁等因素的影响,导致了电脱盐装置脱盐效率的降低,脱盐效果变差。通过分析原因,可进行调整工艺操作、改进破乳剂的注入位置,提高脱盐效率。关键词：电脱盐脱水原油破乳剂前言原油蒸馏车间的电脱盐装置,主要进行原油的电脱盐脱水,来保证原油的正常加工。但由于所加工的原油质量波动很大,致使电脱盐的操作受到了很大的影响,不仅使脱盐效率、脱后原油含盐合格率降低,而且也给设备的防腐和原油的二次加工带来了诸多的问题。造成原油质量波动的原因可能有以下几点:[1]1）随着原油深度开采和油田挖潜增效,回收了大量落地油,进来的原油性质越来越差,有些原油如库西油,长庆油其盐含量高达300〜400mg/l，并含有少量泥沙，乳化水等，这些原油的脱盐脱水非常困难.2）所加工的原油在某一时期是以几种原油的混合方式形成的,因此其所含的成分比较复杂。3）有时所加工的原油为长期贮存于罐底的剩余油，•由于此种原油中的乳化液形成的时间比较长，从而生成了较为顽固的所谓“老化”乳化液,给破乳带来了一定的困难。因此，稳定原油质量是提高脱盐率的一个关键环节。一.原油性质对电脱盐装置操作的影响分析由于原油来源紧张，原油质量与以往相比波动很大，从而直接影响了电脱盐装置的平稳操作。通过对兰州石化炼油厂的调查进行分析，分析结果如下图表。表1原油盐含量的变化对脱盐效率及脱后合格率的影响项目库西原油含盐量脱盐率%脱后合格率%180.094.264.0256.793.667.2358.392.057.4491.390.050.55409.985.012.2注：数据取自岗位记录，采用库仑仪法表2某一时期原油盐含量的变化情况调查对象库西原油调查项目123456原油盐含量（mg/l）224.8121.0125.0345.0122.093.5脱后盐含量（mg/l）11.86.46.515.95.62.3通过对表1，2，及图1及2的分析可以看出：原油质量不断在变，同时脱盐后的原油的含盐量和合格率也在不断变化，特别是盐含量很高时，平均高达300〜400毫克/升，脱盐率和脱后合格率也相应的下降了10%和40%。这对生产操作是非常有害的，这是因为：盐易结垢从而影响传热效率，而且，MgCl2、CaCl2等盐还容易造成腐蚀，同时，在馏分油中的盐类还会影响最终产品的品质等。二.改善电脱盐装置脱盐效果的途径基于分析的基础上，结合生产实际,不妨通过以下的途径来改善电脱盐装置的操作，以此来缓解由于原油质量的不稳定所带来的诸多影响。1.调整工艺参数电脱盐装置的主要工艺参数为：操作压力、操作温度、电场强度、原油在电场中的停留时间、注水量等［2］。从实际生产过程来看，原有的操作参数在适应原油性质变化大,种类更换频繁这一生产实际的过程中充分的暴露出不足。因此可以通过调整工艺参数来提高电脱盐装置的操作水平。（1）温度的调整如果常减压装置加工负荷还未达到工艺设计水平导致了原油经换热管网后进入电脱盐装置的温度就会低于正常温度（110°C左右），此进装置的温度是比较低的。较高的温度，可以使原油的粘度降低，减少水滴的运动阻力。同时，较高的温度还有利于油水界面张力的降低，从而使水滴受热膨胀，乳化膜减弱，有利于破乳和聚结。另外，温度还可以通过影响油水密度差、原油粘度而影响水滴的沉降速度，从而影响脱盐效率。因此，提高原油进电脱盐装置的温度是很有利的。...
