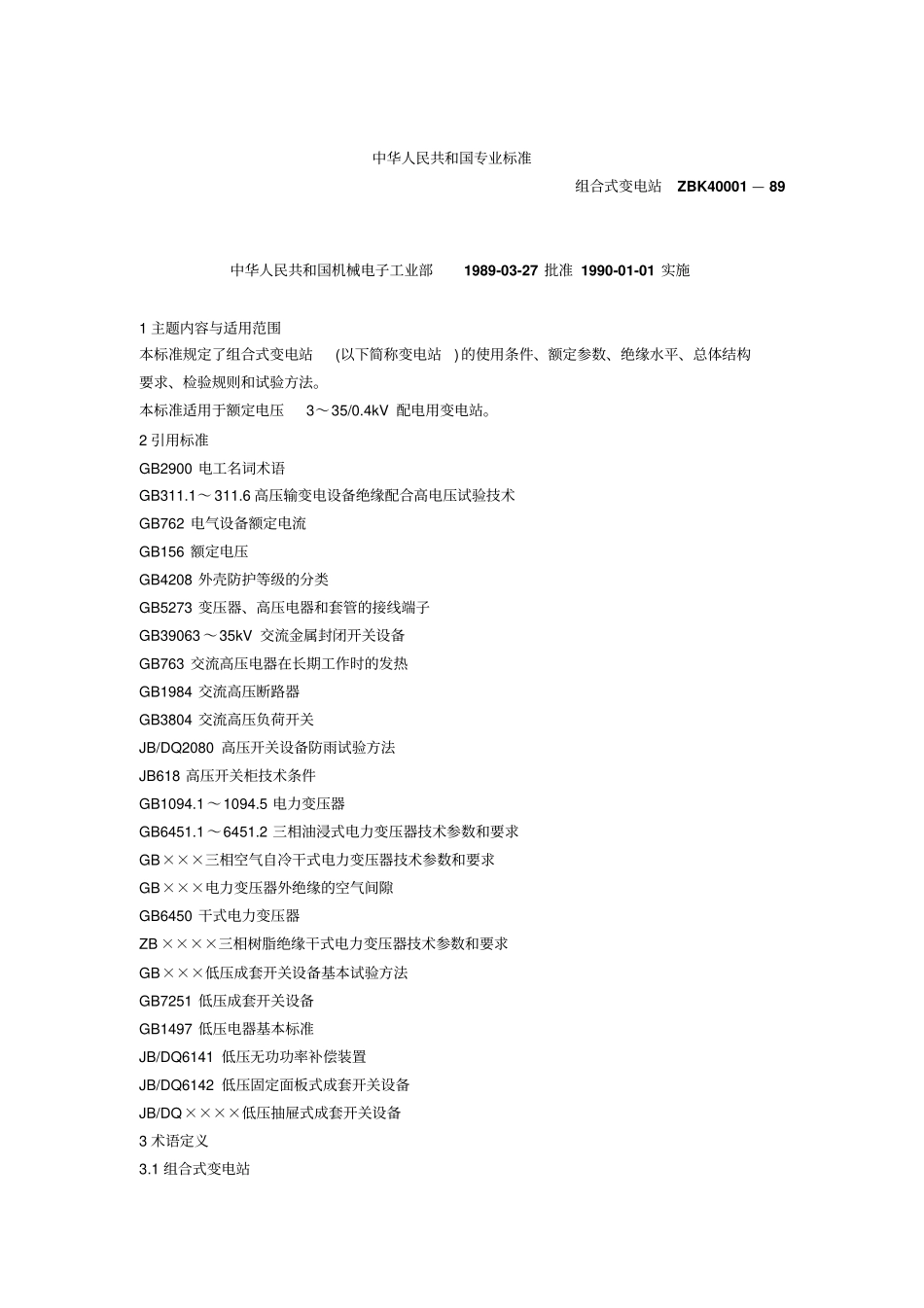

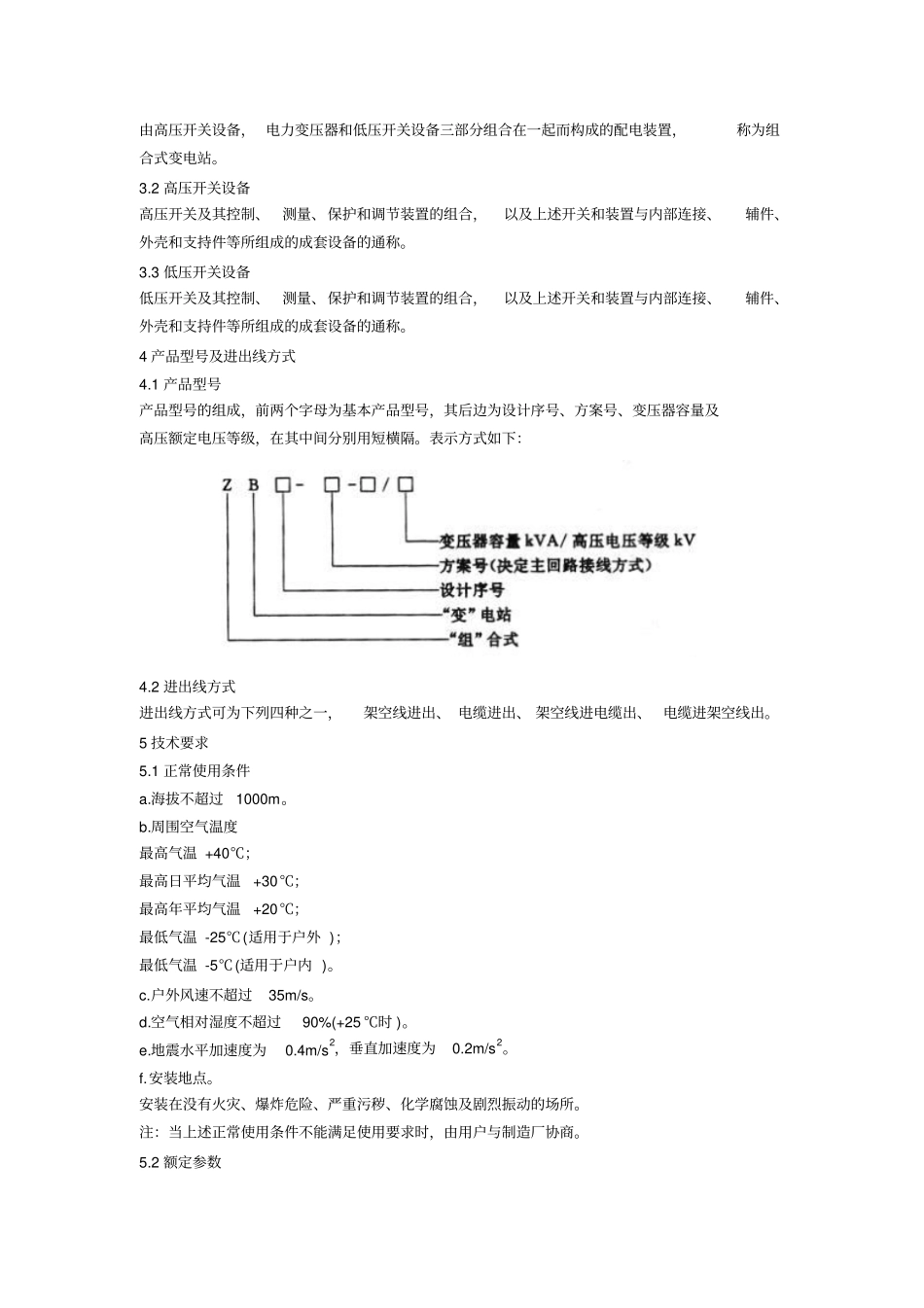

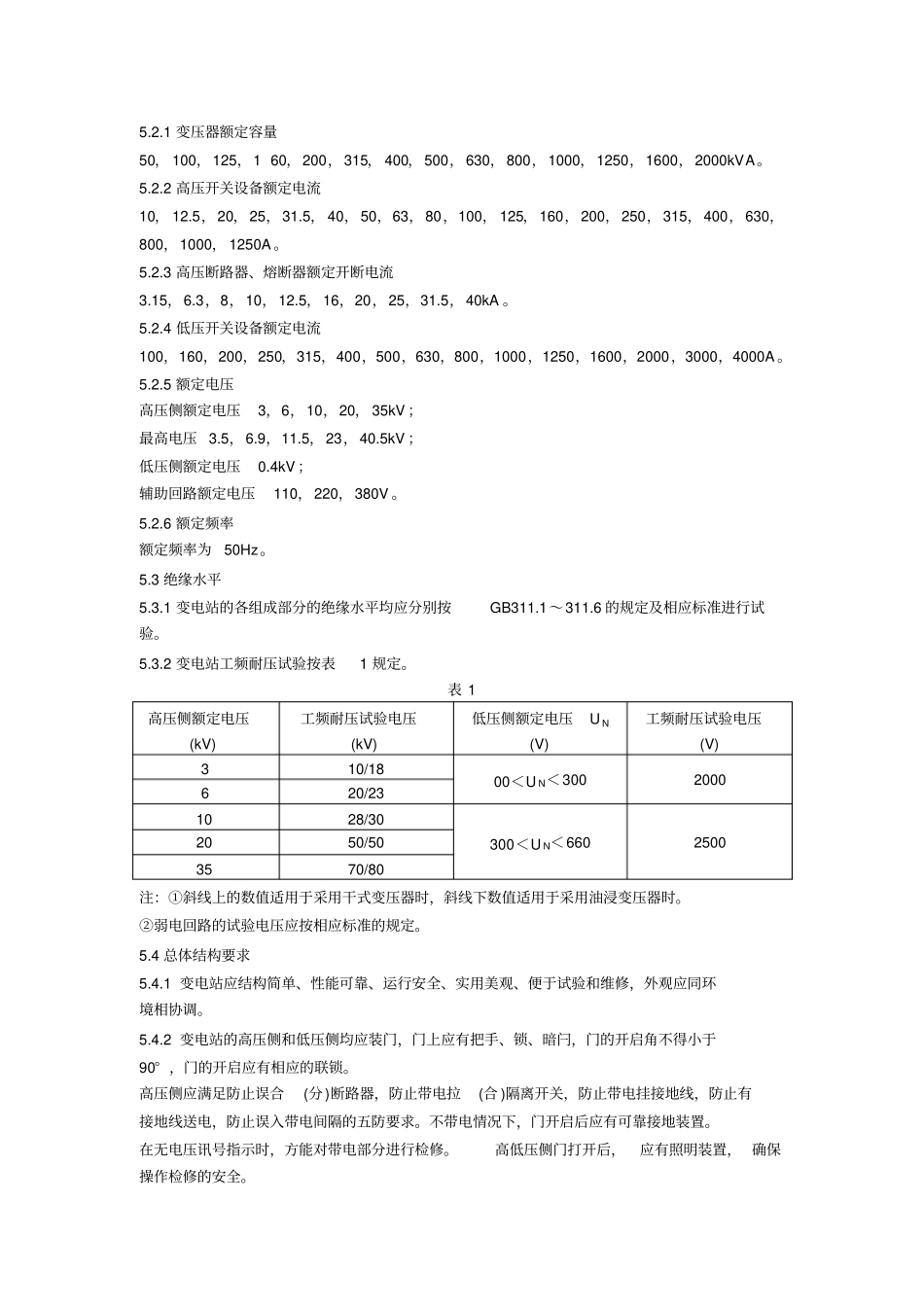

中华人民共和国专业标准组合式变电站ZBK40001—89中华人民共和国机械电子工业部1989-03-27批准1990-01-01实施1主题内容与适用范围本标准规定了组合式变电站(以下简称变电站)的使用条件、额定参数、绝缘水平、总体结构要求、检验规则和试验方法。本标准适用于额定电压3~35/0.4kV配电用变电站。2引用标准GB2900电工名词术语GB311.1~311.6高压输变电设备绝缘配合高电压试验技术GB762电气设备额定电流GB156额定电压GB4208外壳防护等级的分类GB5273变压器、高压电器和套管的接线端子GB39063~35kV交流金属封闭开关设备GB763交流高压电器在长期工作时的发热GB1984交流高压断路器GB3804交流高压负荷开关JB/DQ2080高压开关设备防雨试验方法JB618高压开关柜技术条件GB1094.1~1094.5电力变压器GB6451.1~6451.2三相油浸式电力变压器技术参数和要求GB×××三相空气自冷干式电力变压器技术参数和要求GB×××电力变压器外绝缘的空气间隙GB6450干式电力变压器ZB××××三相树脂绝缘干式电力变压器技术参数和要求GB×××低压成套开关设备基本试验方法GB7251低压成套开关设备GB1497低压电器基本标准JB/DQ6141低压无功功率补偿装置JB/DQ6142低压固定面板式成套开关设备JB/DQ××××低压抽屉式成套开关设备3术语定义3.1组合式变电站由高压开关设备,电力变压器和低压开关设备三部分组合在一起而构成的配电装置,称为组合式变电站。3.2高压开关设备高压开关及其控制、测量、保护和调节装置的组合,以及上述开关和装置与内部连接、辅件、外壳和支持件等所组成的成套设备的通称。3.3低压开关设备低压开关及其控制、测量、保护和调节装置的组合,以及上述开关和装置与内部连接、辅件、外壳和支持件等所组成的成套设备的通称。4产品型号及进出线方式4.1产品型号产品型号的组成,前两个字母为基本产品型号,其后边为设计序号、方案号、变压器容量及高压额定电压等级,在其中间分别用短横隔。表示方式如下:4.2进出线方式进出线方式可为下列四种之一,架空线进出、电缆进出、架空线进电缆出、电缆进架空线出。5技术要求5.1正常使用条件a.海拔不超过1000m。b.周围空气温度最高气温+40℃;最高日平均气温+30℃;最高年平均气温+20℃;最低气温-25℃(适用于户外);最低气温-5℃(适用于户内)。c.户外风速不超过35m/s。d.空气相对湿度不超过90%(+25℃时)。e.地震水平加速度为0.4m/s2,垂直加速度为0.2m/s2。f.安装地点。安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。注:当上述正常使用条件不能满足使用要求时,由用户与制造厂协商。5.2额定参数5.2.1变压器额定容量50,100,125,160,200,315,400,500,630,800,1000,1250,1600,2000kVA。5.2.2高压开关设备额定电流10,12.5,20,25,31.5,40,50,63,80,100,125,160,200,250,315,400,630,800,1000,1250A。5.2.3高压断路器、熔断器额定开断电流3.15,6.3,8,10,12.5,16,20,25,31.5,40kA。5.2.4低压开关设备额定电流100,160,200,250,315,400,500,630,800,1000,1250,1600,2000,3000,4000A。5.2.5额定电压高压侧额定电压3,6,10,20,35kV;最高电压3.5,6.9,11.5,23,40.5kV;低压侧额定电压0.4kV;辅助回路额定电压110,220,380V。5.2.6额定频率额定频率为50Hz。5.3绝缘水平5.3.1变电站的各组成部分的绝缘水平均应分别按GB311.1~311.6的规定及相应标准进行试验。5.3.2变电站工频耐压试验按表1规定。表1高压侧额定电压(kV)工频耐压试验电压(kV)低压侧额定电压UN(V)工频耐压试验电压(V)310/1800<UN<3002000620/231028/30300<UN<66025002050/503570/80注:①斜线上的数值适用于采用干式变压器时,斜线下数值适用于采用油浸变压器时。②弱电回路的试验电压应按相应标准的规定。5.4总体结构要求5.4.1变电站应结构简单、性能可靠、运行安全、实用美观、便于试验和维修,外观应同环境相协调。5.4.2变电站的高压侧和低压侧均应装门,门上应有把手、锁、暗闩,门的开启角不得小于90°,门的开启应有相应的联锁。高压侧应满足防止误合(分)断路器,防止带电拉(合)隔离开关,防止带电挂接地线...
