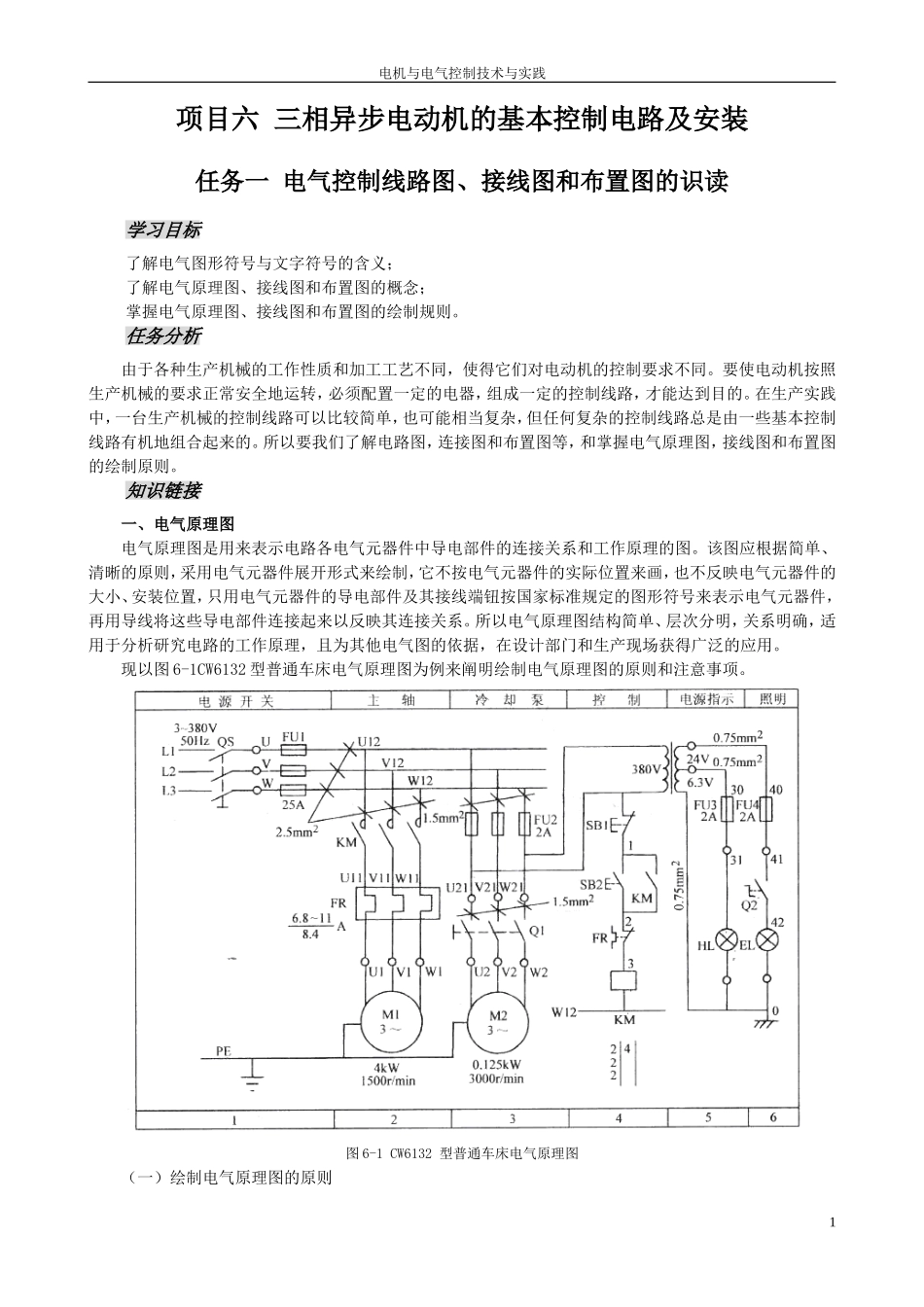

电机与电气控制技术与实践项目六三相异步电动机的基本控制电路及安装任务一电气控制线路图、接线图和布置图的识读学习目标了解电气图形符号与文字符号的含义；了解电气原理图、接线图和布置图的概念；掌握电气原理图、接线图和布置图的绘制规则。任务分析由于各种生产机械的工作性质和加工工艺不同，使得它们对电动机的控制要求不同。要使电动机按照生产机械的要求正常安全地运转，必须配置一定的电器，组成一定的控制线路，才能达到目的。在生产实践中，一台生产机械的控制线路可以比较简单，也可能相当复杂，但任何复杂的控制线路总是由一些基本控制线路有机地组合起来的。所以要我们了解电路图，连接图和布置图等，和掌握电气原理图，接线图和布置图的绘制原则。知识链接一、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的图。该图应根据简单、清晰的原则，采用电气元器件展开形式来绘制，它不按电气元器件的实际位置来画，也不反映电气元器件的大小、安装位置，只用电气元器件的导电部件及其接线端钮按国家标准规定的图形符号来表示电气元器件，再用导线将这些导电部件连接起来以反映其连接关系。所以电气原理图结构简单、层次分明，关系明确，适用于分析研究电路的工作原理，且为其他电气图的依据，在设计部门和生产现场获得广泛的应用。现以图6-1CW6132型普通车床电气原理图为例来阐明绘制电气原理图的原则和注意事项。图6-1CW6132型普通车床电气原理图（一）绘制电气原理图的原则1电机与电气控制技术与实践1．电气原理图的绘制标准。图中所有的元器件都应采用国家统一规定的图形符号和文字符号。2．电气原理图的组成。电气原理图由电源电路、主电路和辅助电路三部分组成。（1）电源电路一般画成水平线，三相交流电源相序L1、L2、L3自上而下依次画出，中线N和保护地线PE依次画在相线之下。（2）主电路是从电源到电动机的电路，主要由刀开关、熔断器、接触器主触头、热继电器发热元件与电动机组成。主电路用粗线绘制在图面的左侧或上方。（3）辅助电路包括控制电路、照明电路、信号电路及保护电路等。它们由继电器、接触器的电磁线圈，继电器、接触器辅助触头，控制按钮，其他控制元件触头、控制变压器、熔断器、照明灯、信号灯及控制开关等组成。画辅助电路图时，辅助电路要跨接在两相电源线之间，一般按照控制电路、指示电路和照明电路的顺序依次用细实线垂直画在主电路图的右侧，且电路中与下边电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间。为读图方便，一般应按照自左至右、自上而下的排列来表示操作顺序。3．电气触头的画法。原理图中各元器件触头状态均按没有外力作用时或未通电时触头的自然状态画出。对于接触器、电磁式继电器，是按电磁线圈未通电时触头状态画出；对于控制按钮、行程开关的触头，是按不受外力作用时的状态画出；对于断路器和开关电器触头，是按断开状态画出。当电气触头的图形符号垂直放置时，以“左开右闭”原则绘制，即垂线左侧的触头为常开触头，垂线右侧的触头为常闭触头；当符号为水平放置时，以“上闭下开”原则绘制，即在水平线上方的触头为常闭触头，水平线下方的触头为常开触头。4．电气元器件的画法。原理图中的各电气元器件均不画实际的外形图，原理图中只画出其带电部件，同一电气元器件上的不同带电部件是按电路中的连接关系画出，但必须按国家标准规定的图形符号画出，并且用同一文字符号标明。对于几个同类电器，在表示名称的文字符号之后加上数字序号，以示区别。5．原理图的布局。电气原理图中，同一电器的各元气件不按实际位置画在一起，而是按功能布置，即同一功能的电气元器件集中在一起，尽可能按动作顺序从上到下或从左到右的原则绘制。6．线路连接点、交叉点的绘制。画电气原理图时，应尽可能减少线条和避免线条交叉。对有电联系的交叉导线连接点，用小黑圆点表示；无电联系的交叉导线则不画小黑圆点。7．电路编号法。电路图采用电路编号法，即对电路中各个接点用字母或数字编号。主电路在电源开关...
