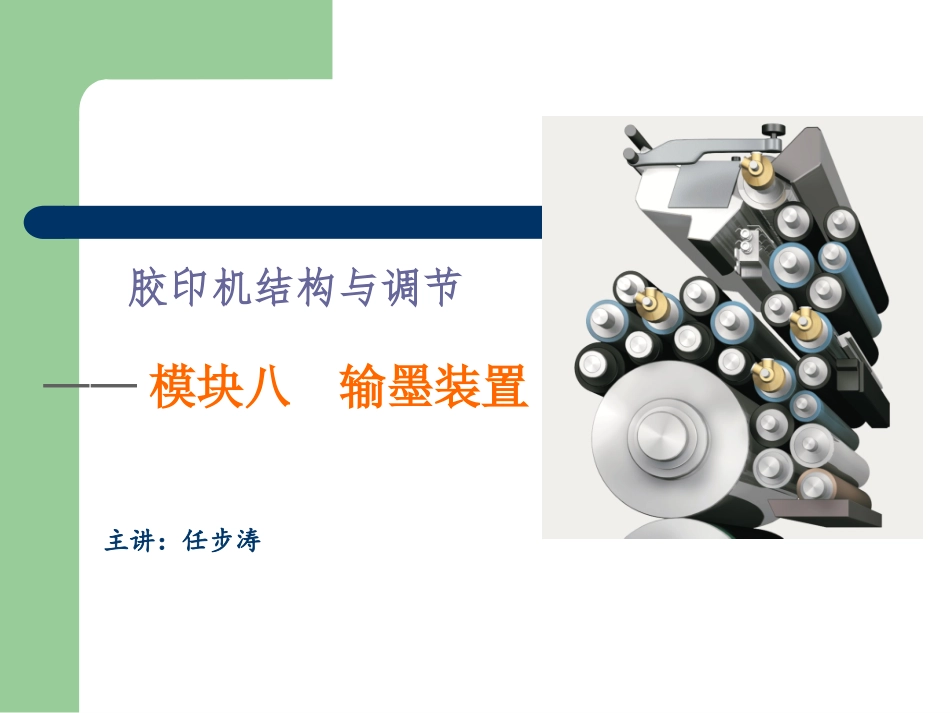

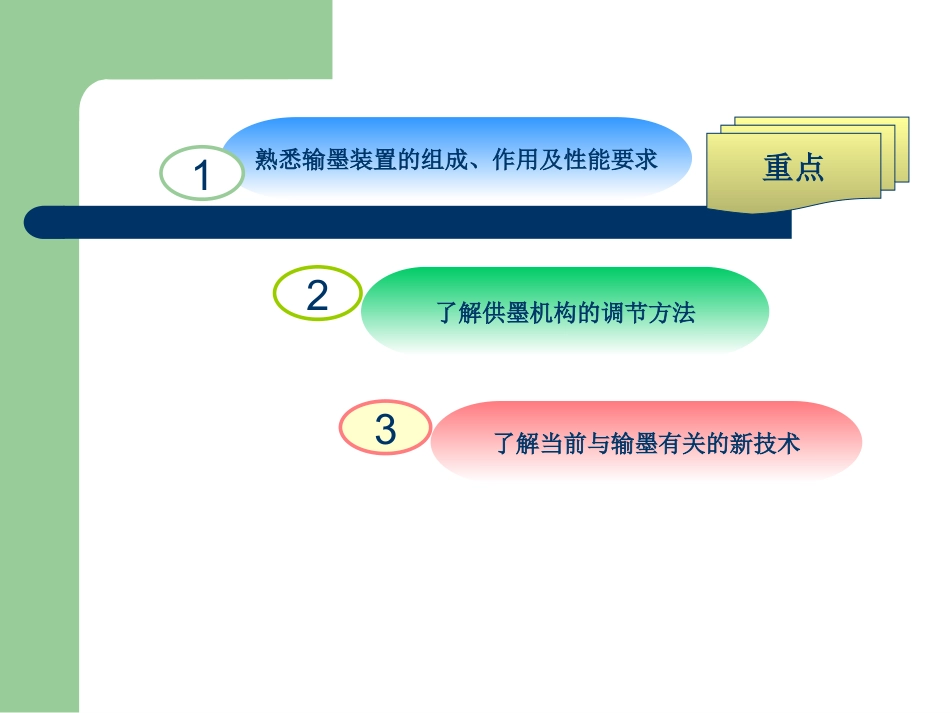

Ó¡Ë¢»ú¹¤×÷ÔÀí(胶印机结构与调节主讲:任步涛——模块八输墨装置重点熟悉输墨装置的组成、作用及性能要求1了解供墨机构的调节方法2了解当前与输墨有关的新技术3课程主要内容:子模块一:胶印机输墨装置的组成、作用;子模块二:输墨装置的调节子模块三:新技术的应用子模块一胶印机输墨装置的组成、作用几种印刷方式输墨装置的不同丝网印刷:丝网版、刮墨刀凹版印刷:墨槽、传墨辊柔性版版印刷:墨槽、墨斗辊和网纹传墨辊一、胶印机输墨装置的组成墨斗辊间隙转动传墨辊转动并来回摆动墨斗墨斗辊传墨辊将墨斗油墨定时定量地传到匀墨机构。作用动作(一)供墨机构组成提示单张纸胶印机墨斗辊设计成间歇转动、传墨辊设计成往复摆动,是因为胶印产品墨层厚度很薄,如果改成连续给墨,较难控制到一个很小的给墨量。一个很慢速的墨斗辊转动和一个很快的印刷速度,他们之间的传动,使用一个摆动的传墨辊更简单可靠。卷筒纸胶印机一般都采用连续供墨的方式为什么?速度快墨量需求大(二)匀墨机构组成串墨辊匀墨辊作用将供墨部分传来的油墨打匀打薄后传递给着墨机构。动作(三)着墨机构将匀墨部分传来的油墨涂布到印版图文部分上去。四根着墨辊组成若干根着墨辊作用°ü动作二、墨辊的材料、配置特点、性能(一)墨辊的材料串墨辊——金属、硬塑料匀墨辊——橡胶(二)墨辊的配置特点软硬粗细交替配置(三)墨辊主要性能良好的亲油性耐摩擦耐腐蚀性第一组着墨辊第一组着墨辊:其着墨量占总墨量的80%以上;第二组着墨辊第二组着墨辊:分别为12%和4%左右,起填平补齐收墨的作用.含义含义某根着墨辊供给印版的墨量,占全部墨辊供给印版总墨量之比。按照印版滚筒旋转方向:三、着墨辊的着墨率着墨辊通常有四支,前面先接触印版的两支的作用主要是供墨,压力适当大些,给印版供足墨量;后接触印版的两支着墨辊主要起收墨作用,压力应适当小些,使其收墨干净。提示:四、墨路短墨路:传递快,适用于单色线条、文字的印刷。墨路是指从传墨辊到着墨辊的传递路线。长墨路:传递慢,但墨层更匀实,适用于彩色印刷。彩色、短、快。新的理念子模块二输墨装置的调节一、墨斗的调节调节墨斗调节螺钉,改变墨斗刀片与墨辊之间的间隙。二、调节墨斗辊转角的大小三、供墨机构的调节传墨辊与串墨辊压力的调节传墨辊与墨斗辊之间的调节印刷压力:滚筒之间的压力墨、水辊之间的压力墨、水辊与印版之间的压力四、着墨辊与印版之间的压力检测三平:滚筒平墨辊平水辊平原理一、给墨量电子摇控装置、预调墨装置收集各色印版信息,传递给印刷机,并指令印刷机进行墨斗转角弧长(整体)和各墨区墨层厚度(局部)的调节,并显示在控制台屏幕上,还可以通过控制台上+-号进行手工预调、调节。子模块三新技术的应用印刷新理念:数字化、一体化工作流程印刷控制台二、冷却循环系统四勤:勤看样勤擦橡皮布和印版勤掏墨斗(搅动墨斗油墨)勤查看版面水分三、自动搅墨装置对静止的油墨施加一定的外力搅拌后,油墨逐渐变稀变软,流变性变好;当外力停止搅拌后,油墨又逐渐变稠变硬,流动性变差。如果长时间不搅拌墨斗,油墨流动性变差,会使油墨在墨斗中的下墨性差,产生堵墨或不下墨不佳的现象。提示:子模块一胶印机输墨装置的组成、作用子模块二调墨斗辊,调着墨辊子模块三新技术的应用:自动调墨墨量预置冷却循环自动搅墨小结:思考:过版纸在油墨传递过程的作用
