北医三院洁净实验室施工组织设计VIP免费

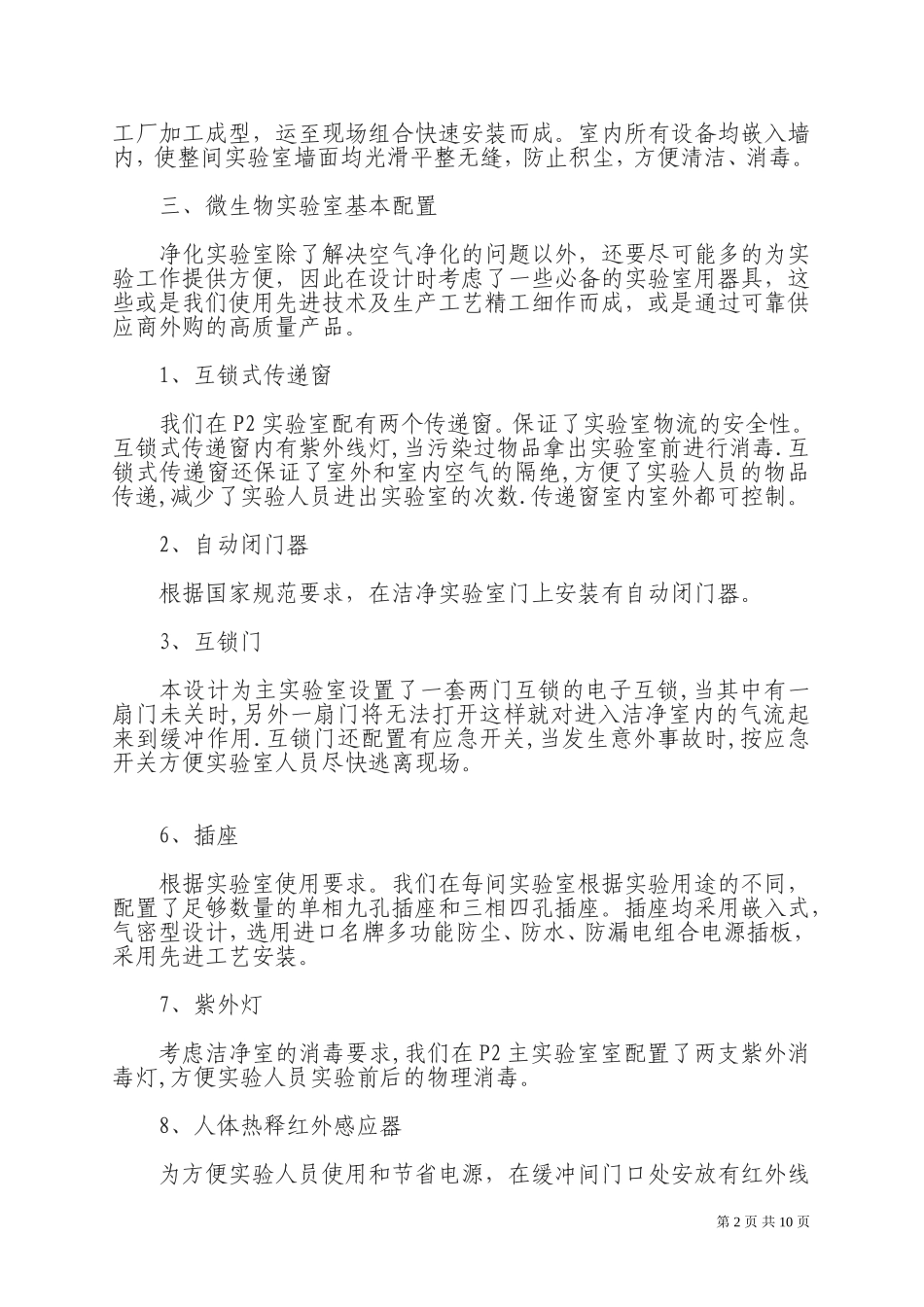

北医三院洁净实验室施工组织设计2010年5月施工组织设计一、工程概况本装修工程位于北京北三环北京医科大学第三医院洁净实验室工程，本工程位于新建楼三层，建筑面积20平方米。实验室主体框架为彩钢板玻璃隔断，颜色为哑白色，彩钢厚度每面0.426mm，彩钢岩棉夹芯板防火等级为不燃烧；聚苯乙烯彩钢夹芯板防火等级为阻燃。隔断玻璃厚度为5mm；为防止沉积灰尘窗料使用R25mm铝合金圆弧压线；所有二维连接处的内侧均使用R50mm铝合金内圆角，暴露在外的二维连接线的外侧则用R100mm铝合金外圆角连接；彩钢板的三维连接处使用三维接点过渡，而彩钢板与墙面地面则用铝合金槽铝联接。吊顶材料亦为彩钢板。微生物区室内地面为环氧树脂材料,具有无缝隙、耐腐蚀、平整、容易清洗的特性。地面地角线用阴角铝材装饰,美观且严密性好整个实验室通过科学设计、精心施工、使实验室内形成坚固、无缝、平滑、美观、不反光、不积尘、不生锈、防潮、抗菌、性能优良的无菌表面和内壳，从而解决了气密性和保洁等问题。所有物料均按设计图纸在第1页共10页工厂加工成型，运至现场组合快速安装而成。室内所有设备均嵌入墙内，使整间实验室墙面均光滑平整无缝，防止积尘，方便清洁、消毒。三、微生物实验室基本配置净化实验室除了解决空气净化的问题以外，还要尽可能多的为实验工作提供方便，因此在设计时考虑了一些必备的实验室用器具，这些或是我们使用先进技术及生产工艺精工细作而成，或是通过可靠供应商外购的高质量产品。1、互锁式传递窗我们在P2实验室配有两个传递窗。保证了实验室物流的安全性。互锁式传递窗内有紫外线灯,当污染过物品拿出实验室前进行消毒.互锁式传递窗还保证了室外和室内空气的隔绝,方便了实验人员的物品传递,减少了实验人员进出实验室的次数.传递窗室内室外都可控制。2、自动闭门器根据国家规范要求，在洁净实验室门上安装有自动闭门器。3、互锁门本设计为主实验室设置了一套两门互锁的电子互锁,当其中有一扇门未关时,另外一扇门将无法打开这样就对进入洁净室内的气流起来到缓冲作用.互锁门还配置有应急开关,当发生意外事故时,按应急开关方便实验室人员尽快逃离现场。6、插座根据实验室使用要求。我们在每间实验室根据实验用途的不同，配置了足够数量的单相九孔插座和三相四孔插座。插座均采用嵌入式，气密型设计，选用进口名牌多功能防尘、防水、防漏电组合电源插板，采用先进工艺安装。7、紫外灯考虑洁净室的消毒要求,我们在P2主实验室室配置了两支紫外消毒灯,方便实验人员实验前后的物理消毒。8、人体热释红外感应器为方便实验人员使用和节省电源，在缓冲间门口处安放有红外线第2页共10页探测仪，感应人体热量，自动开启风机送出洁净风并自动延时关闭。9、洗刷台根据实验室使用需要,在洗刷消毒间配有洗刷台,水槽和下水软管都为为耐酸碱的PP材料,水龙头为实验室专用三联水龙头。10、洗眼器和感应水龙头根据规范要求,在微生物实验区的洗刷台上面配有洗眼器，在实验人员眼睛万一接触危险物质时，可用它冲洗眼睛。为方便实验人员，感应水龙头可自动感应人身热量，放水并自动延时关闭。11、样品车为方便实验室人员移动样品和其它实验用品,我们还专门在洗刷消毒室内配置小型样品车,为不锈钢结构上下两层,小巧方便推动。12、滴水车根据实验用品在洗刷消毒后还需凉干,我们在洗刷消毒室配置有滴水车,一些洗刷消毒后的器皿可放在滴水车上滴水凉干,滴水车下还配有水桶收集滴下的水份.滴水车可移动，为不锈钢结构。13、实验边台实验室必须配置放置实验设备和实验用品的实验台,实验台面为耐酸碱的理化实芯板,滑道为优质材料。钢木结构,并在台面下面配有抽屉和柜子方便放置实验用品，美观与实验室整体相协调。14、生物安全柜（BSC-Ⅱ-A2）根据生物安全实验室的国家规范要求,我们为P2实验室配置一台生物安全柜。生物安全柜是用于生物实验室的主要隔离设备，可以防止有害悬浮微粒的扩散。基于对人员、环境与试验品样品所提供的保护依其等级不同而有所差异。Ⅱ级A2型生物安全柜能够提供对人员、试验样品、环境的全面保护，应用于对高危险微生物、有毒物质和放射寡核苷酸的操作。Ⅱ级A2型属前开门生物...
