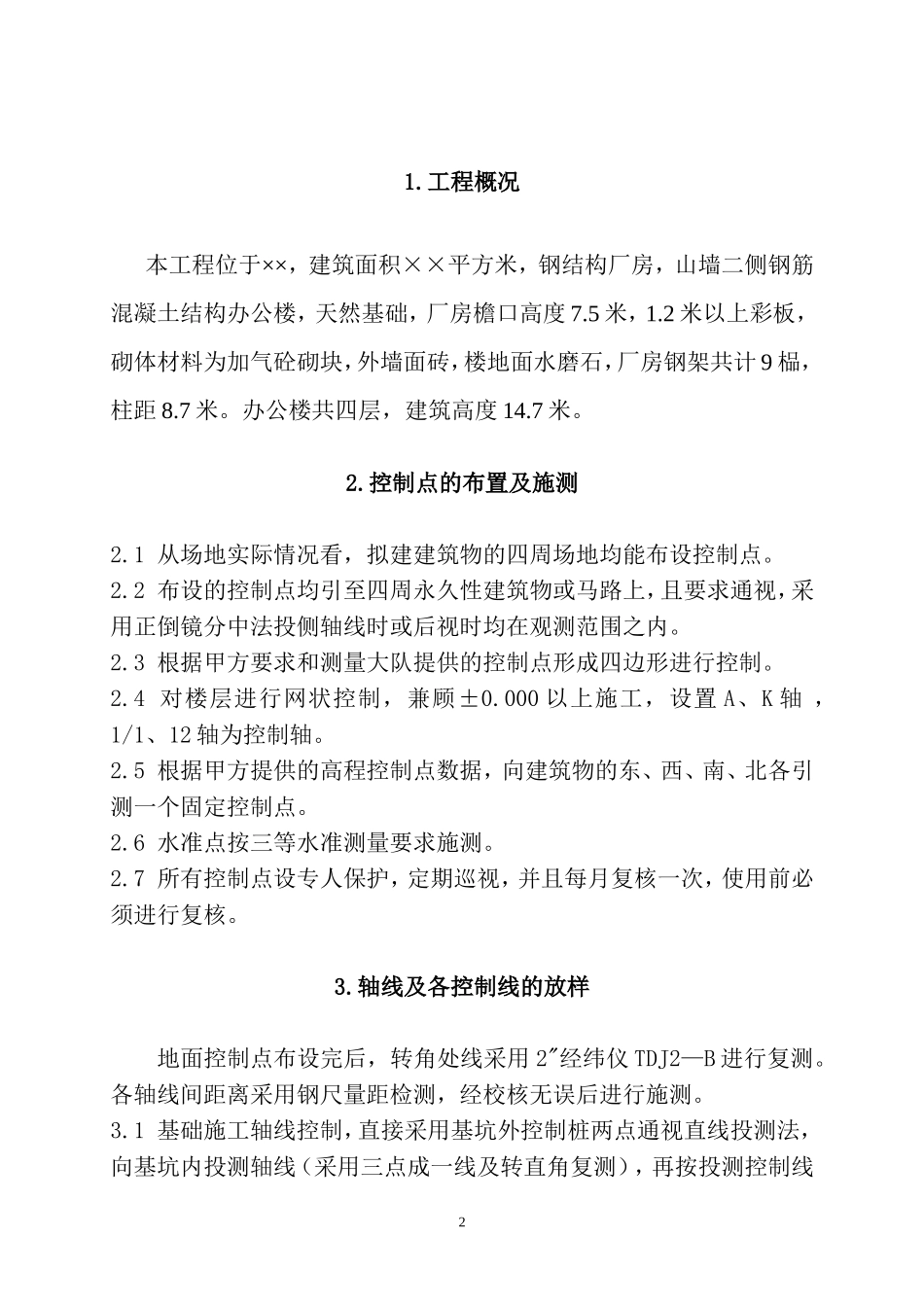

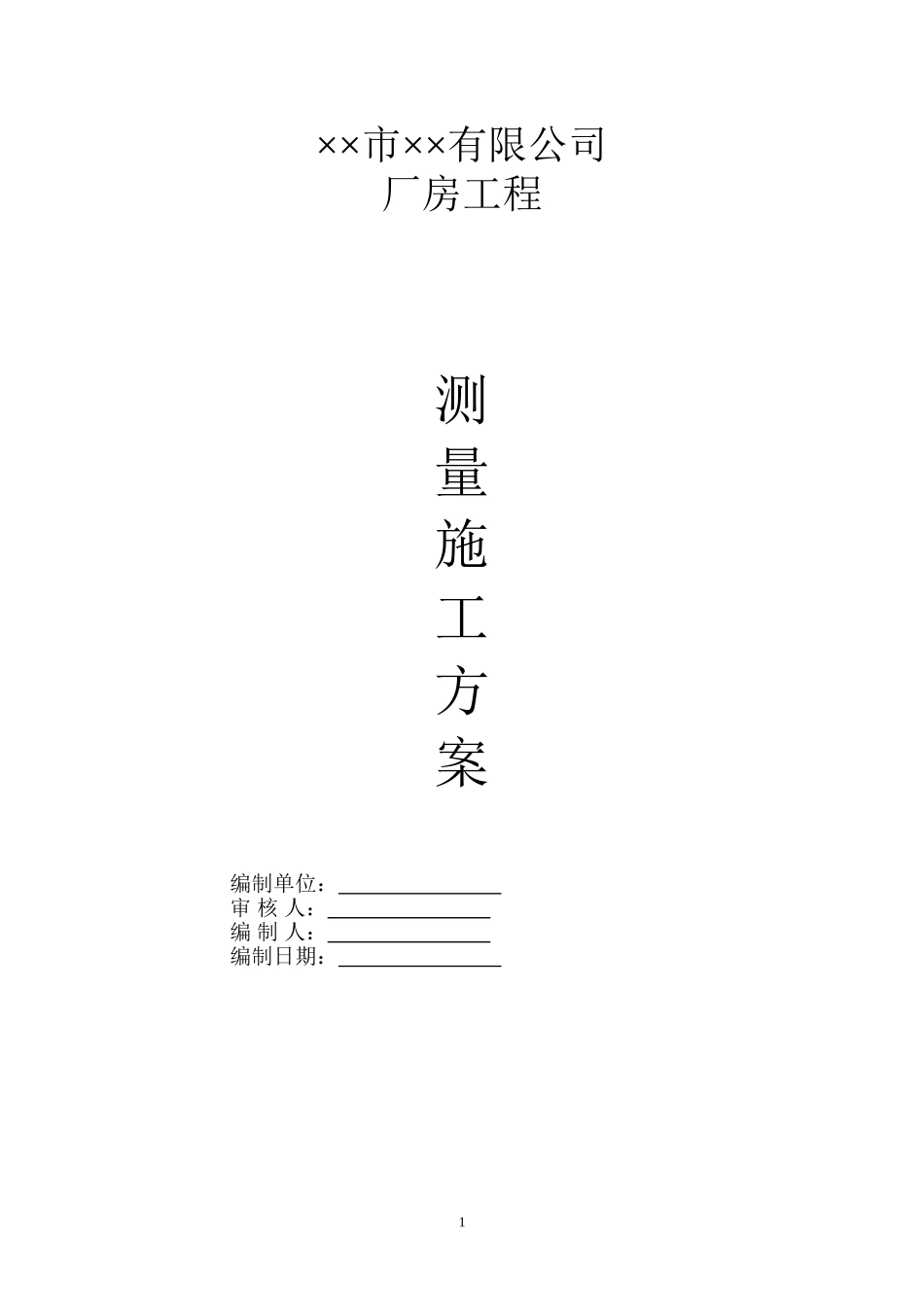

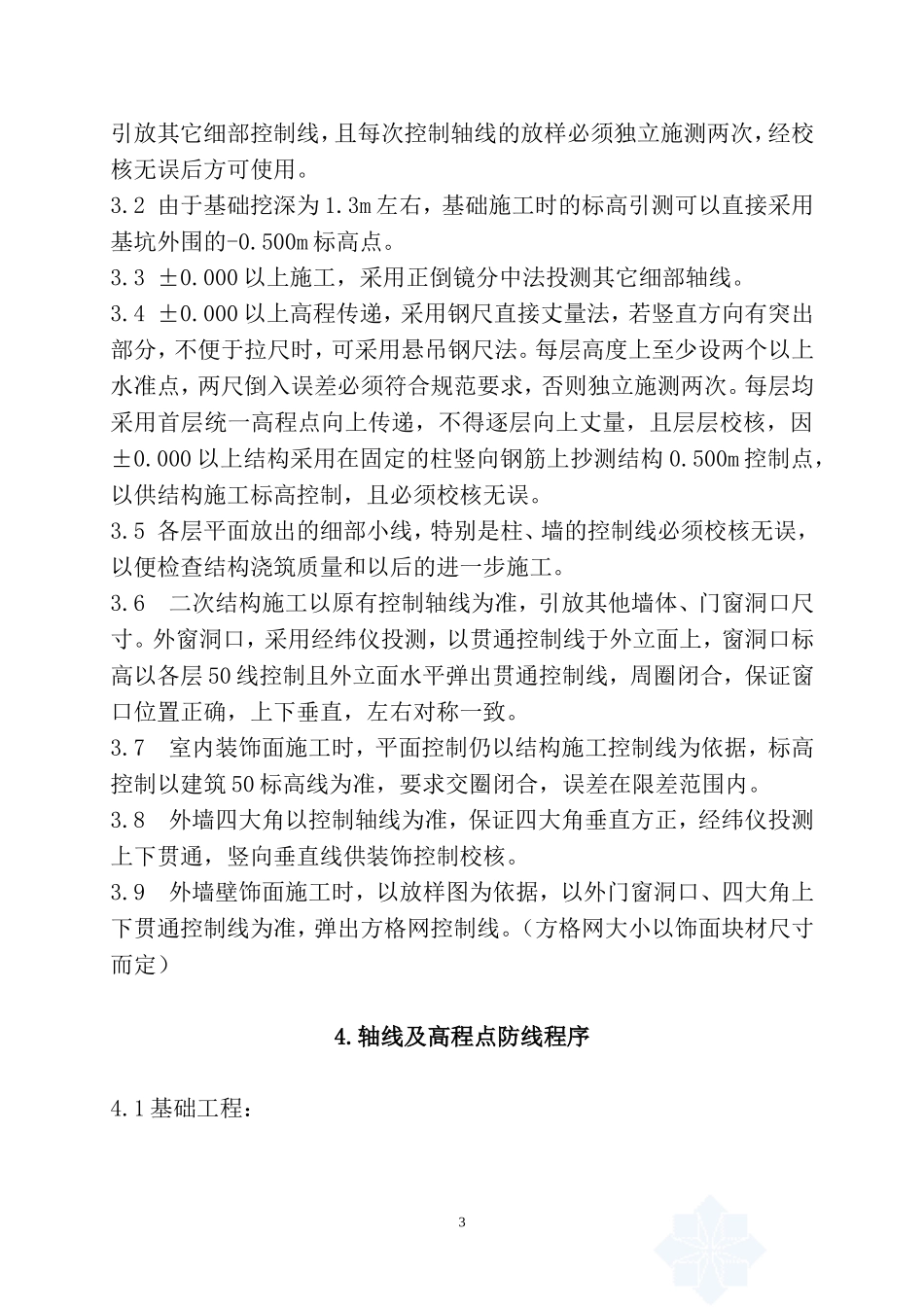

××市××有限公司厂房工程测量施工方案编制单位：审核人：编制人：编制日期：11.工程概况本工程位于××，建筑面积××平方米，钢结构厂房，山墙二侧钢筋混凝土结构办公楼，天然基础，厂房檐口高度7.5米，1.2米以上彩板，砌体材料为加气砼砌块，外墙面砖，楼地面水磨石，厂房钢架共计9榀，柱距8.7米。办公楼共四层，建筑高度14.7米。2.控制点的布置及施测2.1从场地实际情况看，拟建建筑物的四周场地均能布设控制点。2.2布设的控制点均引至四周永久性建筑物或马路上，且要求通视，采用正倒镜分中法投侧轴线时或后视时均在观测范围之内。2.3根据甲方要求和测量大队提供的控制点形成四边形进行控制。2.4对楼层进行网状控制，兼顾±0.000以上施工，设置A、K轴，1/1、12轴为控制轴。2.5根据甲方提供的高程控制点数据，向建筑物的东、西、南、北各引测一个固定控制点。2.6水准点按三等水准测量要求施测。2.7所有控制点设专人保护，定期巡视，并且每月复核一次，使用前必须进行复核。3.轴线及各控制线的放样地面控制点布设完后，转角处线采用2"经纬仪TDJ2—B进行复测。各轴线间距离采用钢尺量距检测，经校核无误后进行施测。3.1基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基坑内投测轴线（采用三点成一线及转直角复测），再按投测控制线2引放其它细部控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。3.2由于基础挖深为1.3m左右，基础施工时的标高引测可以直接采用基坑外围的-0.500m标高点。3.3±0.000以上施工，采用正倒镜分中法投测其它细部轴线。3.4±0.000以上高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，可采用悬吊钢尺法。每层高度上至少设两个以上水准点，两尺倒入误差必须符合规范要求，否则独立施测两次。每层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核，因±0.000以上结构采用在固定的柱竖向钢筋上抄测结构0.500m控制点，以供结构施工标高控制，且必须校核无误。3.5各层平面放出的细部小线，特别是柱、墙的控制线必须校核无误，以便检查结构浇筑质量和以后的进一步施工。3.6二次结构施工以原有控制轴线为准，引放其他墙体、门窗洞口尺寸。外窗洞口，采用经纬仪投测，以贯通控制线于外立面上，窗洞口标高以各层50线控制且外立面水平弹出贯通控制线，周圈闭合，保证窗口位置正确，上下垂直，左右对称一致。3.7室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控制以建筑50标高线为准，要求交圈闭合，误差在限差范围内。3.8外墙四大角以控制轴线为准，保证四大角垂直方正，经纬仪投测上下贯通，竖向垂直线供装饰控制校核。3.9外墙壁饰面施工时，以放样图为依据，以外门窗洞口、四大角上下贯通控制线为准，弹出方格网控制线。（方格网大小以饰面块材尺寸而定）4.轴线及高程点防线程序4.1基础工程：34.2上部结构工程：4.3二次结构及装修工程：5.施工时的各项限差和质量保证措施5.1为保证误差在允许的范围内，各种控制测量必须执行《测量规范》操作按规范要求进行，各项限差必须达到下列要求5.1.1控制轴线，轴线间互差〉20m1/7000（相对误差）5.1.2各种结构控制线相对于轴线≤±3mm。5.1.3标高小于±5mm。5.1.4垂直度层高≤8mm，全高1/1000且不大于3mm5.2放样工作按下述要求进行5.2.1仪器各项限差符合同级别仪器限差要求。5.2.2钢尺量距时，对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲及倾斜改正。5.2.3标高抄测时，采取独立施测两次法，其限差为±3mm，所有抄测应以水准点为后视。5.2.4垂直度观测：若采取吊垂球时应在无风的情况下，如有风而不得4不采取吊垂球时，可将垂球置于水桶内。5.3细部放样应遵循下列原则：5.3.1用于细部测量的控制点或线必须经过检验。5.3.2细部测量坚持由整体到局部的原则。5.3.3有方格网的必须校正对角线。5.3.4方向控制尽量使用距离较长的点。5.3.5所有结构控制线必须清楚明确。6.施工时的沉降观测6.1建筑物自身的沉降观测6.1.1应设计要求，本建筑物做沉降观测，要求在整个施工期间至沉降基本稳定止进行观测。6.1.2本建筑物施工时沉降观测按二等...
