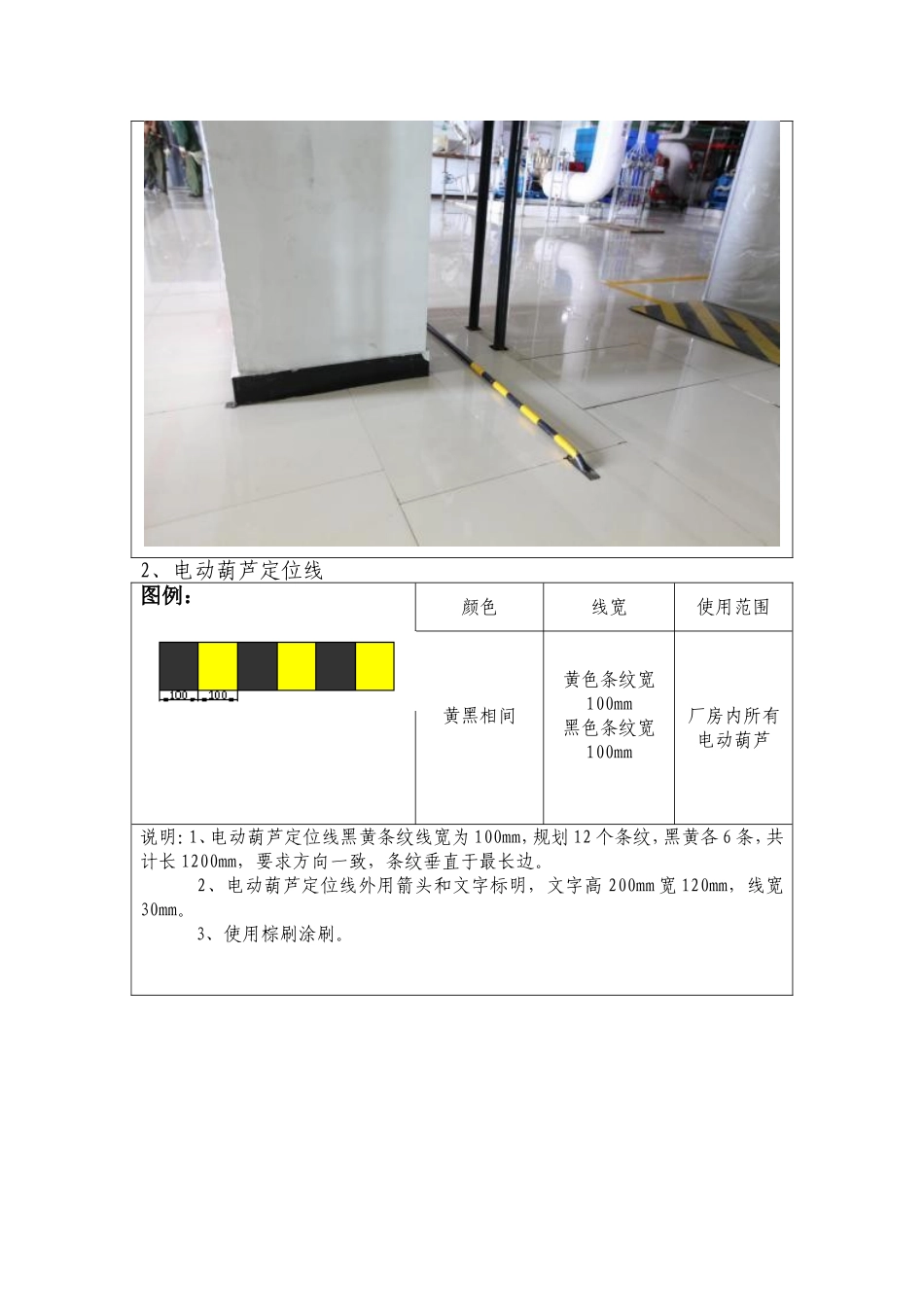

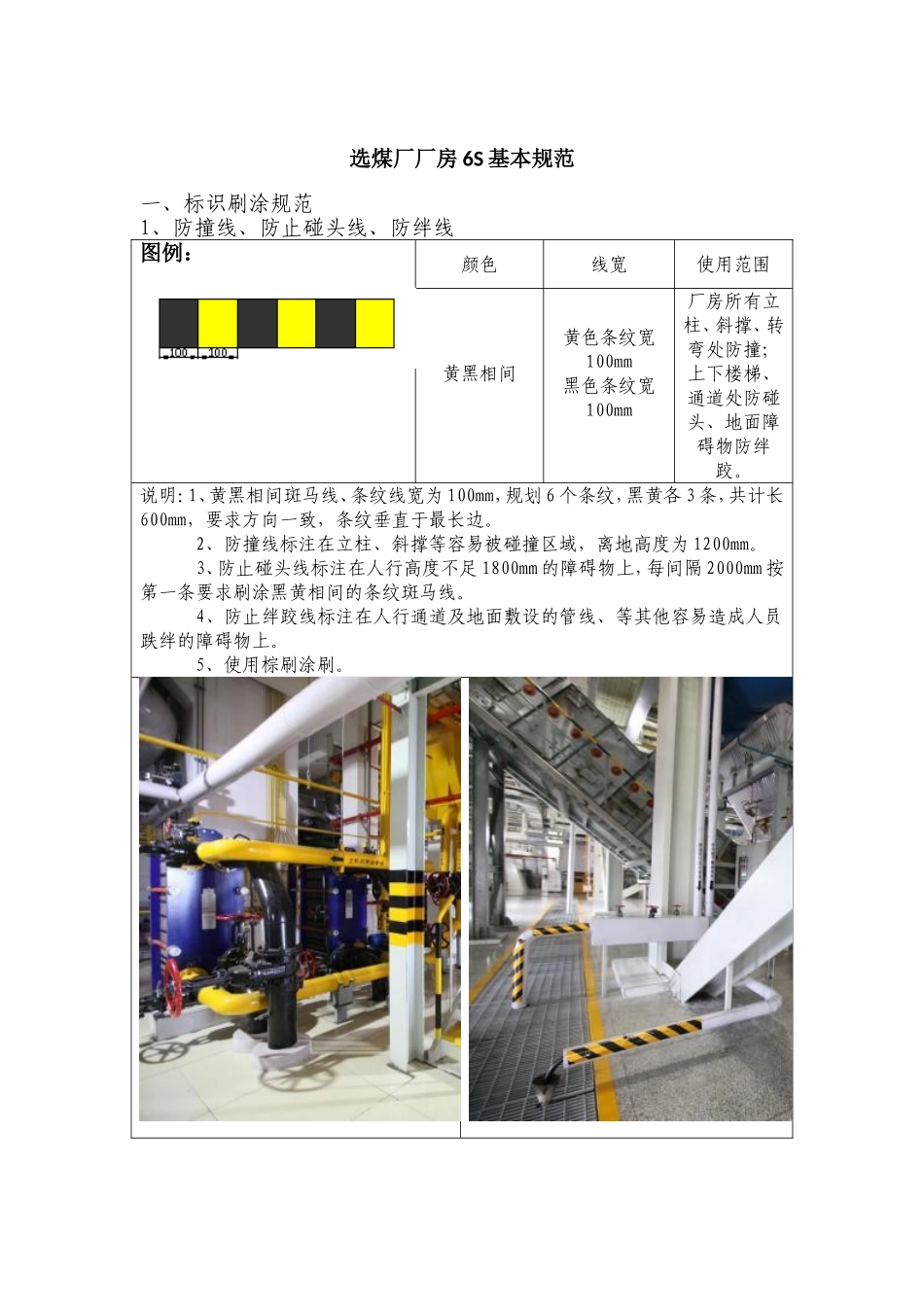

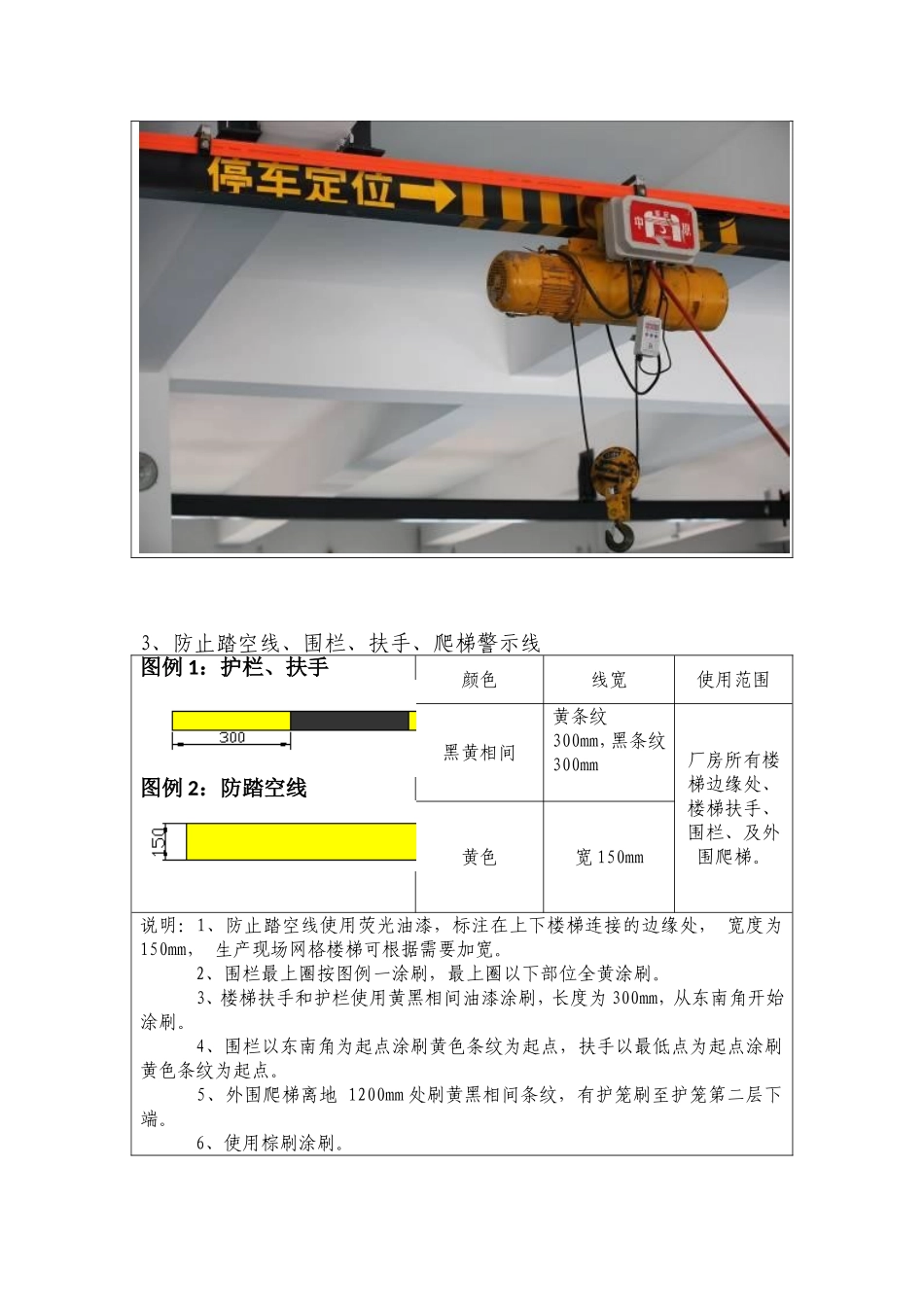

选煤厂厂房6S基本规范一、标识刷涂规范1、防撞线、防止碰头线、防绊线图例：颜色线宽使用范围黄黑相间黄色条纹宽100mm黑色条纹宽100mm厂房所有立柱、斜撑、转弯处防撞；上下楼梯、通道处防碰头、地面障碍物防绊跤。说明：1、黄黑相间斑马线、条纹线宽为100mm，规划6个条纹，黑黄各3条，共计长600mm，要求方向一致，条纹垂直于最长边。2、防撞线标注在立柱、斜撑等容易被碰撞区域，离地高度为1200mm。3、防止碰头线标注在人行高度不足1800mm的障碍物上，每间隔2000mm按第一条要求刷涂黑黄相间的条纹斑马线。4、防止绊跤线标注在人行通道及地面敷设的管线、等其他容易造成人员跌绊的障碍物上。5、使用棕刷涂刷。2、电动葫芦定位线图例：颜色线宽使用范围黄黑相间黄色条纹宽100mm黑色条纹宽100mm厂房内所有电动葫芦说明：1、电动葫芦定位线黑黄条纹线宽为100mm，规划12个条纹，黑黄各6条，共计长1200mm，要求方向一致，条纹垂直于最长边。2、电动葫芦定位线外用箭头和文字标明，文字高200mm宽120mm，线宽30mm。3、使用棕刷涂刷。3、防止踏空线、围栏、扶手、爬梯警示线图例1：护栏、扶手图例2：防踏空线颜色线宽使用范围黑黄相间黄条纹300mm，黑条纹300mm厂房所有楼梯边缘处、楼梯扶手、围栏、及外围爬梯。黄色宽150mm说明：1、防止踏空线使用荧光油漆，标注在上下楼梯连接的边缘处，宽度为150mm，生产现场网格楼梯可根据需要加宽。2、围栏最上圈按图例一涂刷，最上圈以下部位全黄涂刷。3、楼梯扶手和护栏使用黄黑相间油漆涂刷，长度为300mm，从东南角开始涂刷。4、围栏以东南角为起点涂刷黄色条纹为起点，扶手以最低点为起点涂刷黄色条纹为起点。5、外围爬梯离地1200mm处刷黄黑相间条纹，有护笼刷至护笼第二层下端。6、使用棕刷涂刷。二、管道规范1、管道颜色及字体标准说明：1、管道上标识由文字和箭头组成，标识文字颜色按上表所列涂刷。2、箭头方向为管道内流体实际走向，箭头指向方刷文字。3、小于50mm或管路太细无法刷箭头文字的，采用悬挂铝标识牌，水平管道铝识标牌上的标识为文字在上、箭头在下，竖直管道铝标识牌序号管道名称管道颜色标识文字管道颜色标识字体颜色1合格介质管路橙色合格介质白色字体2稀介质管路橙色稀介质白色字体3煤泥水管路黑色煤泥水白色字体4清扫水管路天蓝色清扫水白色字体5循环水管路天蓝色循环水白色字体6清水管路绿色清水白色字体7风管浅灰色压缩空气红色字体8消防水管大红消防水白色字体9铁制油管蓝色液压油白色字体10阴阳离子加药管白色药剂红色字体11穿线管黄色+红色色环电缆红色字体12暖气银色暖气水白色字体13护栏/围栏黄黑相间无无的标识为文字在左，箭头在右。4、主管道标识间距10米。5、支管每段直管设一处标识，设于管道中部。6、文字与箭头间隔50mm。7、标识文字和箭头尺寸标注：管道直径（mm）文字高×宽（mm）字间距（mm）箭头大小（mm）图例D≥1000500×500300a=150b=6a,c=2a500≤D＜1000300×300200a=100200≤D＜500120×12080a=50100≤D＜20060×6040a=2550≤D＜10035×3520a=15D＜5060×6040a=20附：围栏、楼梯扶手加工规范1、简图2、材质：32mm镀锌管。3、规定竖向焊接镀锌管为整体，横向焊接的镀锌管为经截割的。4、接口规格：垂直镀锌管接口宽35mm，变形长度30mm。如下图所示5、焊接要求：先点焊、后满焊、焊接完毕使用角磨机将围栏及扶手整体打磨光滑。6、刷漆要求：按照围栏警示线规范中漆面颜色及间隔刷漆，刷底漆2道、面漆3道、每次刷完等待漆面彻底干燥后再进行下次刷漆。
