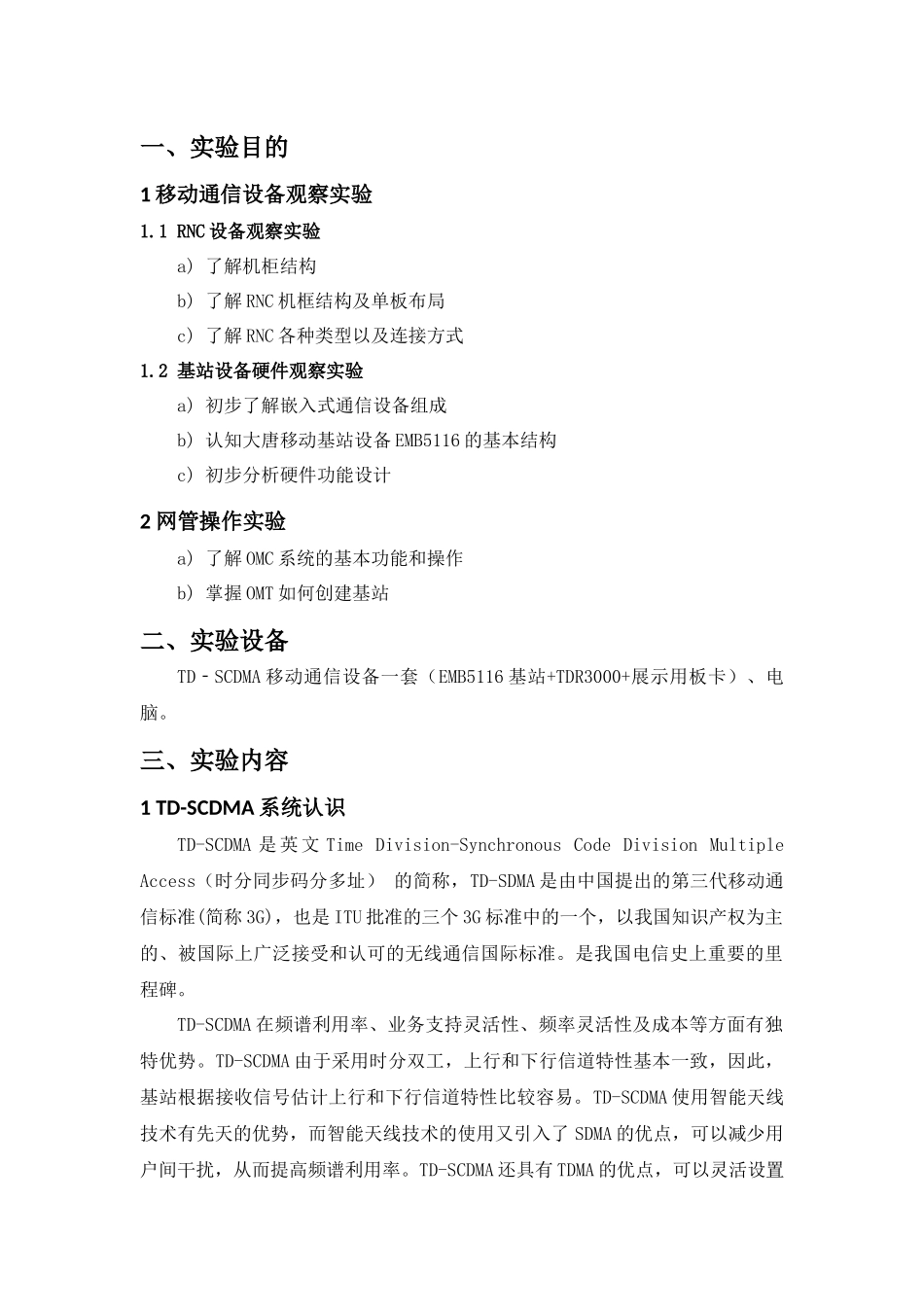

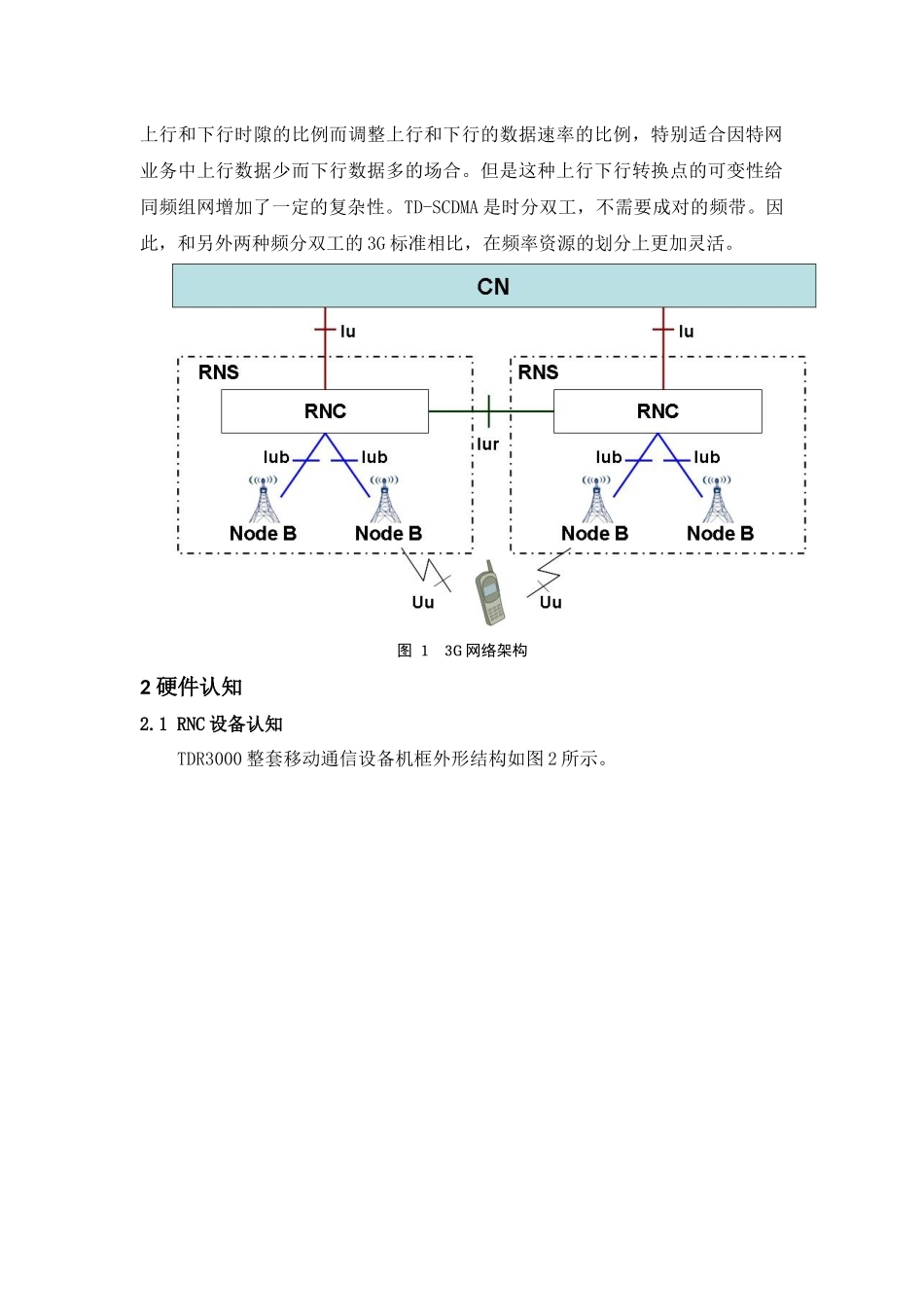

信息与通信工程学院移动通信实验报告班级：姓名：学号：序号：日期：一、实验目的1移动通信设备观察实验1.1RNC设备观察实验a)了解机柜结构b)了解RNC机框结构及单板布局c)了解RNC各种类型以及连接方式1.2基站设备硬件观察实验a)初步了解嵌入式通信设备组成b)认知大唐移动基站设备EMB5116的基本结构c)初步分析硬件功能设计2网管操作实验a)了解OMC系统的基本功能和操作b)掌握OMT如何创建基站二、实验设备TD‐SCDMA移动通信设备一套（EMB5116基站+TDR3000+展示用板卡）、电脑。三、实验内容1TD-SCDMA系统认识TD-SCDMA是英文TimeDivision-SynchronousCodeDivisionMultipleAccess（时分同步码分多址）的简称，TD-SDMA是由中国提出的第三代移动通信标准(简称3G)，也是ITU批准的三个3G标准中的一个，以我国知识产权为主的、被国际上广泛接受和认可的无线通信国际标准。是我国电信史上重要的里程碑。TD-SCDMA在频谱利用率、业务支持灵活性、频率灵活性及成本等方面有独特优势。TD-SCDMA由于采用时分双工，上行和下行信道特性基本一致，因此，基站根据接收信号估计上行和下行信道特性比较容易。TD-SCDMA使用智能天线技术有先天的优势，而智能天线技术的使用又引入了SDMA的优点，可以减少用户间干扰，从而提高频谱利用率。TD-SCDMA还具有TDMA的优点，可以灵活设置上行和下行时隙的比例而调整上行和下行的数据速率的比例，特别适合因特网业务中上行数据少而下行数据多的场合。但是这种上行下行转换点的可变性给同频组网增加了一定的复杂性。TD-SCDMA是时分双工，不需要成对的频带。因此，和另外两种频分双工的3G标准相比，在频率资源的划分上更加灵活。图13G网络架构2硬件认知2.1RNC设备认知TDR3000整套移动通信设备机框外形结构如图2所示。图2TDR3000设备外观机框主要功能如下：①支持14个板位，作为19〞机框通用背板使用。②满足PICMG3.0、PICMG3.1规范。③实现机框内以太交换双星型物理连接拓扑。④对各前插板提供板位编号（HA0~7）。⑤对各前插板提供Fabric、Base、CLK、Update数据通路。⑥提供对所有FRU单元的IPMB总线通路。⑦提供‐48V冗余供电通路。如图2所示，ATCA机框的UPDATECHANNEL设计规则为物理板位1-13、2-14、3-11、4-12、5-9、6-10、7-8两两之间设计UPDATECHANNEL。图3机框背板功能分布示意图其中蓝色连线表示具有UpdateChannel连线的板位分配，物理板位7，8固定为两块交换板，其余板位固定为功能板。图4机框背板接口后视图机框物理上是一种13U标准的ATCA插箱，机框背板主体尺寸为ATCA标准定义部分：354.8mm426.72mm。主体之下为背板的风扇、电源接口引入部分，风扇接口包括风扇电源和IPMI接口，背板与电源模块之间的电源接口包括两路－48V供电和四路风扇电源输入。背板与各前插板之间的电源接口采用分散供电方式，每个前插板有两路‐48V供电。背板下部左右两部分中间位置各预留1英寸安装输入电源插座（‐48V/风扇电源）。2.2单板结构单板相关描述中，采用“逻辑板（物理板）”的描述方式，其中逻辑板为从软件功能及操作维护台显示的单板；物理板为硬件单板，其单板名称印刷在在物理单板面板下方。采用该表达方式的目的，是便于使用者能随时直观地了解逻辑板与物理板的映射关系，避免不熟悉两种单板类型映射关系的用户频繁地查找单板对应关系表。TDR3000各种单板的类型及功能如下:机框槽位布局如下，可以使用LDT软件查看硬件是否正常。其中使用的各单板功能如下：GCPA（GMPA+SPMC+HDD）全局控制处理板完成以下功能：全局处理板完成RNC全局资源的控制与处理、以及与OMCR‐的连接。全局控制板支持板载2.5〞IDE80GB硬盘数据存储功能；处理以下协议：RANAP协议中的复位，资源复位，过载控制消息；SCCP管理、MTP3B管理、ALCAP管理、M3UA管理协议等；两块GCPA以主备用方式工作；RSPA（GMPA+SPMC）无线网络信令处理板完成以下功能：处理Iu，Iub接口的控制面协议以及传输网络高层协议，完成无线网络协议的处理，以及呼叫处理功能；处理的协议有：RRC协议，RANAP部分协议，NBAP协议，无线资源管理；SCCP部分协议，ALCAP部分协议，MTP3B部分协议，M3UA部分协议，SCTP协议等...
