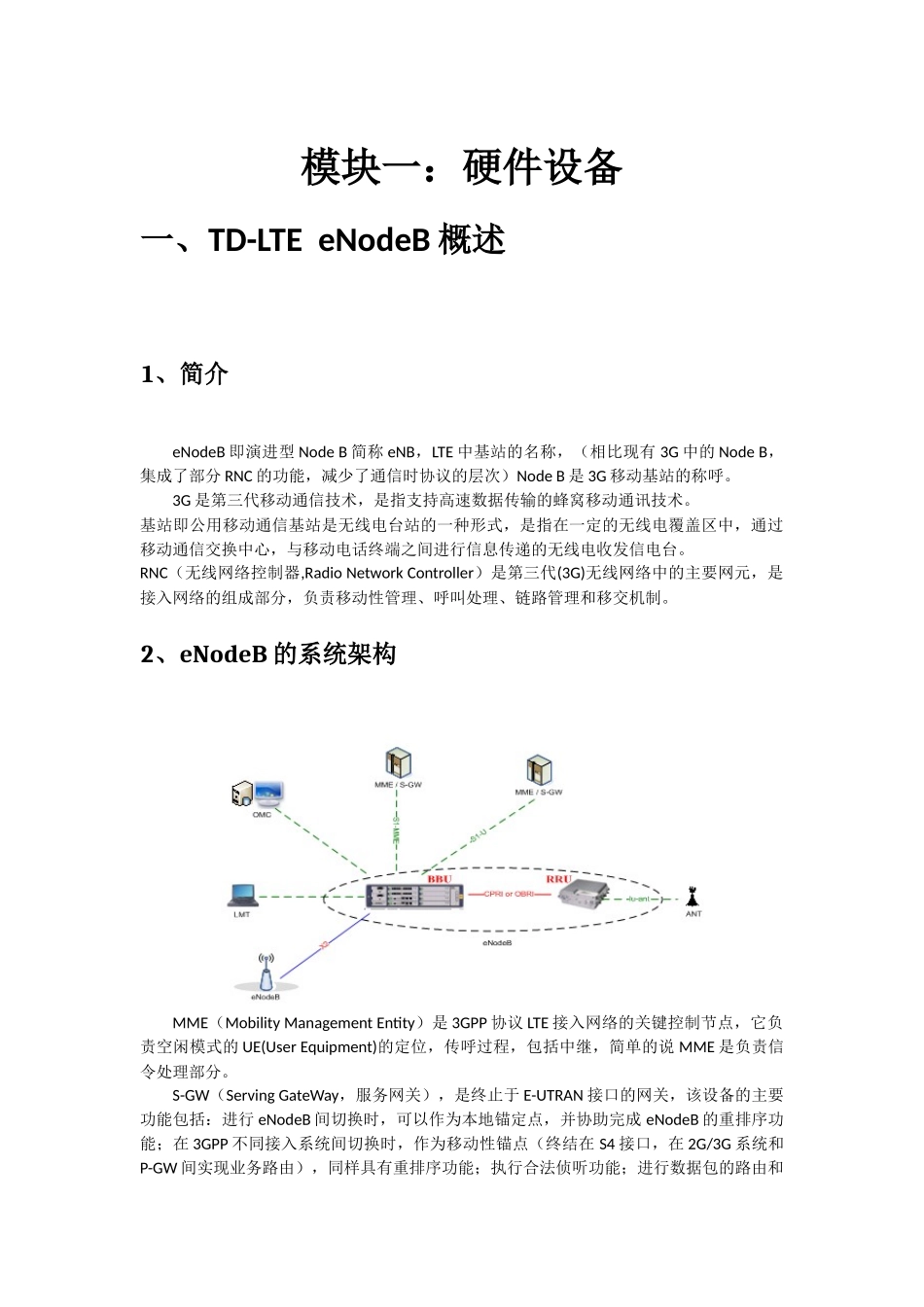

模块一：硬件设备一、TD-LTEeNodeB概述1、简介eNodeB即演进型NodeB简称eNB，LTE中基站的名称，（相比现有3G中的NodeB，集成了部分RNC的功能，减少了通信时协议的层次）NodeB是3G移动基站的称呼。3G是第三代移动通信技术，是指支持高速数据传输的蜂窝移动通讯技术。基站即公用移动通信基站是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。RNC（无线网络控制器,RadioNetworkController）是第三代(3G)无线网络中的主要网元，是接入网络的组成部分，负责移动性管理、呼叫处理、链路管理和移交机制。2、eNodeB的系统架构MME（MobilityManagementEntity）是3GPP协议LTE接入网络的关键控制节点，它负责空闲模式的UE(UserEquipment)的定位，传呼过程，包括中继，简单的说MME是负责信令处理部分。S-GW（ServingGateWay，服务网关），是终止于E-UTRAN接口的网关，该设备的主要功能包括：进行eNodeB间切换时，可以作为本地锚定点，并协助完成eNodeB的重排序功能；在3GPP不同接入系统间切换时，作为移动性锚点（终结在S4接口，在2G/3G系统和P-GW间实现业务路由），同样具有重排序功能；执行合法侦听功能；进行数据包的路由和前转；在上行和下行传输层进行分组标记；空闲状态下，下行分组缓冲和发起网络触发的服务请求功能；用于运营商间的计费等。CMC就是网络的一种服务器,CMC又称网通,CMC和电信一样，是上网的服务器。如果你是电信的用户，进入了网通，那么速度就会很慢，如果电信的用户进电信的服务器，那么速度就会很快，同样网通也是这个道理.从传播角度来说，CMC就是一种以网络为媒介的传播。LMT，LocalMaintenanceTerminal的缩写，意思是本地维护终端。通过交换主机上的COM口接入交换主机,负责对系统内的参数和数据进行维护和配置。ANT就是天线接口，用来连接天线。二、BBU_RRU方案1、为什么要应用BBU_RRU方案3G网络如今正普遍使用。3G网络与2G网络的区别在于：由于3G网络工作在2000MHz频段，电波的传播损耗比2G频段大，信号穿透能力比2G频段弱，而且3G的高速数据业务需要更强的信号强度和信号质量，单靠室外宏基站解决室内覆盖已不能满足要求，在高层建筑的低层深处、地下车库常常存在局部盲区，通常需要建设有源和无源的室内分布系统。TD—SCDMA室内分布系统与其它3G的区别在于：TD—SCDMA为时分双工(TDD)，WCDMA、CDMA2000为频分双工(FDD)，空中接口的技术体制也不同，因此，其室内分布系统也有所不同。室内分布系统中主要是信源不同，信源主要包括宏基站、微基站、拉远型基站和直放站四种：(1)宏蜂窝信源：主要应用在话务量高、覆盖区域大、具备机房条件的高档写字楼、大型商场、星级酒店、奥运体育场馆等重要建筑物。(2)微蜂窝信源：主要应用在中等话务量、中小型建筑物。(3)拉远型信源：为大容量基站，主要应用在话务量较高的写字楼、商场酒店等重要建筑物，尤其适合建筑群的覆盖。(4)直放机信源：主要应用在覆盖区域分散的小区，补盲覆盖的电梯、地下室等场所。TD-SCDMA产业目前已经发展成熟并开始大规模商用。TD-SCDMA采用了智能天线技术，所以不可避免的带来馈线过多的问题，而采用基于基带部分和射频部分分离的BBU+RRU构架的NodeB能够有效解决馈线多、施工难度大以及站址资源获取难的问题，已经成为业界部署网络的标准解决方案。而且3G网络大量使用分布式基站架构，RRU和BBU之间需要用光纤连接。一个BBU可以支持多个RRU。采用BBU+RRU多通道方案,可以很好地解决大型场馆的室内覆盖。三、BBU、RRU和拉远技术简介1、TD-LTEBBUBBU(BuildingBasebandUnit——室内基带处理单元)基带（Baseband），信源（信息源，也称发终端）发出的没有经过调制（进行频谱搬移和变换）的原始电信号所固有的频带（频率带宽），称为基本频带，简称基带。频带：与基带相对应，对基带信号调制后所占用的频率带宽（一个信号所占有的从最低的频率到最高的频率之差)。（1）BBU架构BBU设备采用统一的中兴通讯SDR基站平台。目前的产品有B8200和B8300。SDR(SoftwareDefinationRadio),“软件定义的无线电”。软件定义的无线电(SD...
