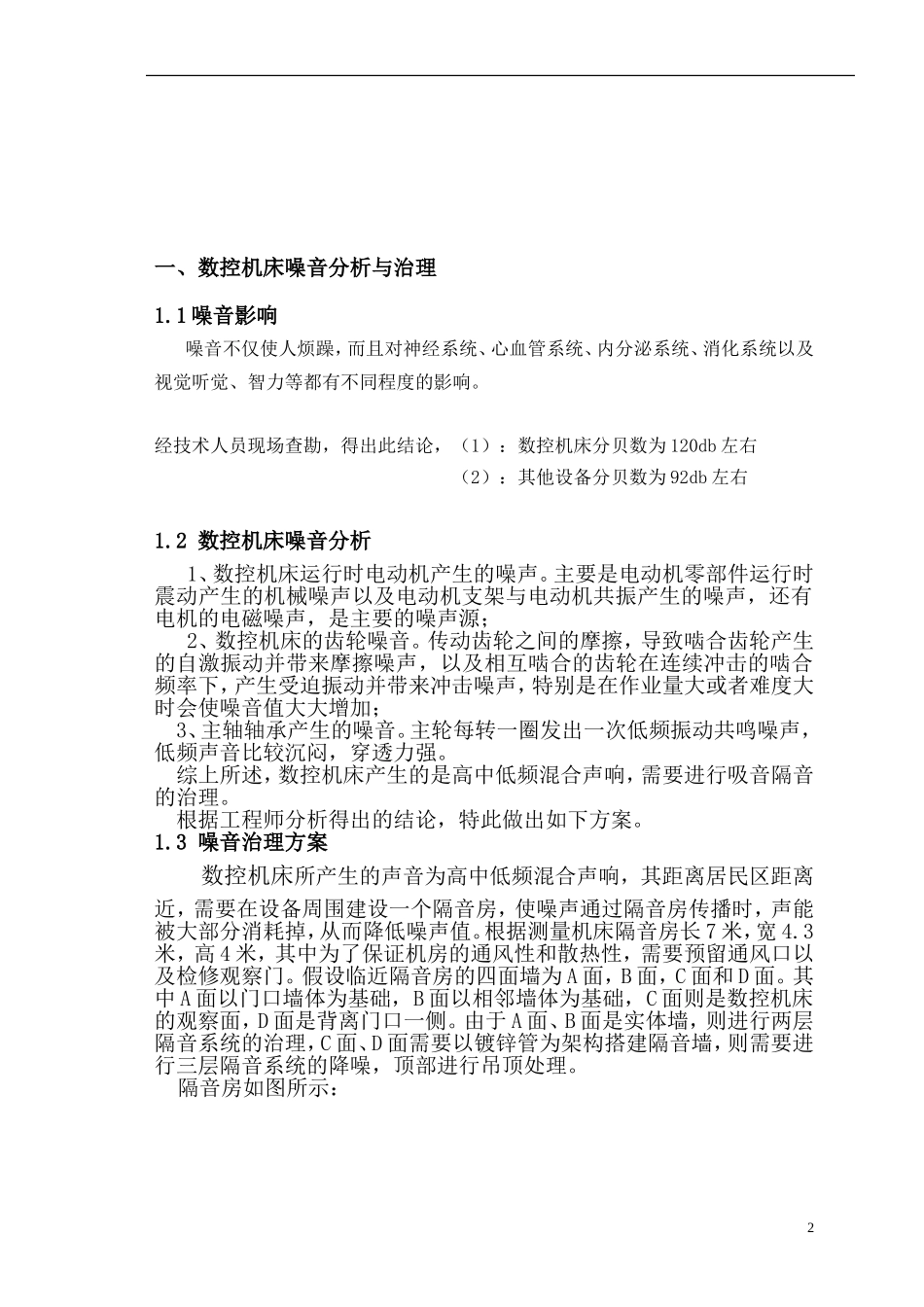

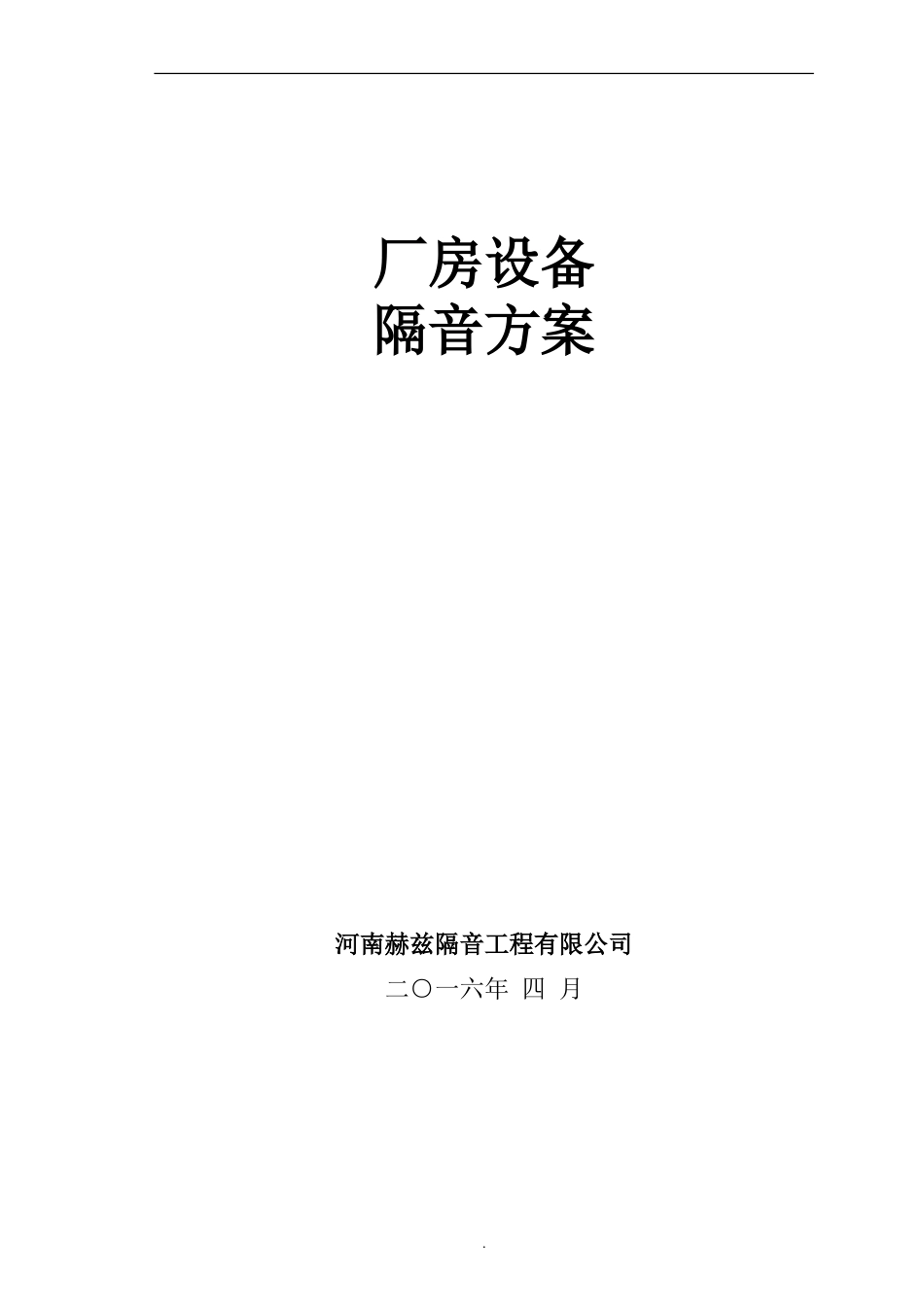

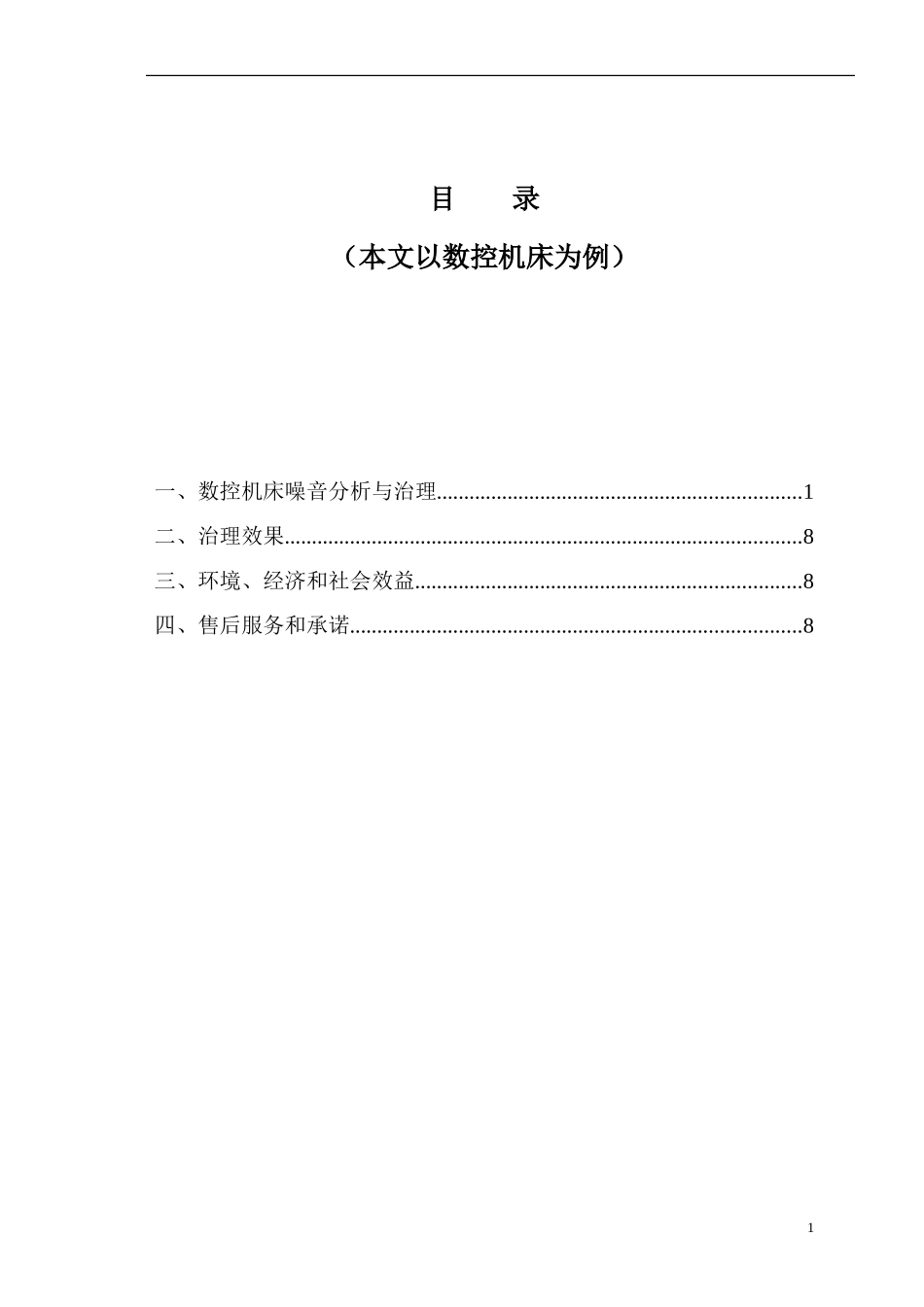

厂房设备隔音方案河南赫兹隔音工程有限公司二○一六年四月.目录(本文以数控机床为例)一、数控机床噪音分析与治理...................................................................1二、治理效果...............................................................................................8三、环境、经济和社会效益.......................................................................8四、售后服务和承诺...................................................................................81一、数控机床噪音分析与治理1.1噪音影响噪音不仅使人烦躁,而且对神经系统、心血管系统、内分泌系统、消化系统以及视觉听觉、智力等都有不同程度的影响。经技术人员现场查勘,得出此结论,(1):数控机床分贝数为120db左右(2):其他设备分贝数为92db左右1.2数控机床噪音分析1、数控机床运行时电动机产生的噪声。主要是电动机零部件运行时震动产生的机械噪声以及电动机支架与电动机共振产生的噪声,还有电机的电磁噪声,是主要的噪声源;2、数控机床的齿轮噪音。传动齿轮之间的摩擦,导致啮合齿轮产生的自激振动并带来摩擦噪声,以及相互啮合的齿轮在连续冲击的啮合频率下,产生受迫振动并带来冲击噪声,特别是在作业量大或者难度大时会使噪音值大大增加;3、主轴轴承产生的噪音。主轮每转一圈发出一次低频振动共鸣噪声,低频声音比较沉闷,穿透力强。综上所述,数控机床产生的是高中低频混合声响,需要进行吸音隔音的治理。根据工程师分析得出的结论,特此做出如下方案。1.3噪音治理方案数控机床所产生的声音为高中低频混合声响,其距离居民区距离近,需要在设备周围建设一个隔音房,使噪声通过隔音房传播时,声能被大部分消耗掉,从而降低噪声值。根据测量机床隔音房长7米,宽4.3米,高4米,其中为了保证机房的通风性和散热性,需要预留通风口以及检修观察门。假设临近隔音房的四面墙为A面,B面,C面和D面。其中A面以门口墙体为基础,B面以相邻墙体为基础,C面则是数控机床的观察面,D面是背离门口一侧。由于A面、B面是实体墙,则进行两层隔音系统的治理,C面、D面需要以镀锌管为架构搭建隔音墙,则需要进行三层隔音系统的降噪,顶部进行吊顶处理。隔音房如图所示:21.3.1A、B面噪音治理34针对A、B两侧墙体,原始墙壁上做双层隔音减震处理之后,再在外层做一层吸音处理。具体用到加强型90KG隔音棉板,隔音毡,墙体减震器,木龙骨,墙体专用龙骨等。最外层是穿孔硅酸钙板,施工如图所示:施工效果图如图:1.3.2C、D面噪音治理56针对C、D两侧新建隔音墙,在以镀锌管为架构的基础上进行三层隔音治理,外侧是双层90KG加强型隔音棉板,内侧是一层40KG吸音棉,外层封穿孔硅酸钙板。需要用到90KG加强型隔音棉板,40KG吸音棉,墙体减震器,墙体专用龙骨,隔音毡等等。效果图如图所示:1.3.3顶部噪音治理隔音房顶部也是声波传声重要的一部分,房间内的噪声会冲击顶部向上传声,因此顶部做吊顶吸声减震处理,需要用到吊顶减震器,40KG吸音棉板,隔音毡等,底层加一层聚酯纤维吸音板做吸音用,施工图如图所示:1.3.4隔音门等声漏处治理7降噪处理讲究隔音的严密性,一旦有声漏没有处理好,则隔音效果前功尽弃。为了保障设备的正常维修,需要预留门,将门做成隔音门,这样隔音房形成完整隔音系统,达到降噪效果和标准。隔音门如图所示:89二、治理效果本工程竣工后,数控机床噪声值≤90dB(A),如背景噪声高于此值,则不高于背景噪声值。三、环境、经济和社会效益该工程全部完成后,可以大大减少噪声对周围的影响,避免引发噪声污染纠纷,对维护邻里的良好关系,保证正常工作将起到很大的作用,具有良好的环境效益和社会效益。四、售后服务和承诺7.1合同签订后,公司将立即成立项目组,指派专业技术人员进行设计和在现场进行施工管理和协调指挥。7.2本公司将严格贯彻相关质量标准,本着“精心设计,优质施工,竭诚服务,用户至上”的质量方针为用户提供优质服务。7.3对于本噪声治理系统我公司郑重承诺所有设备保修一年(外购设备按生产厂家质保规定),终身提供维修服务和技术支持。10
