仪表及自动化控制联锁系统管理制度VIP免费

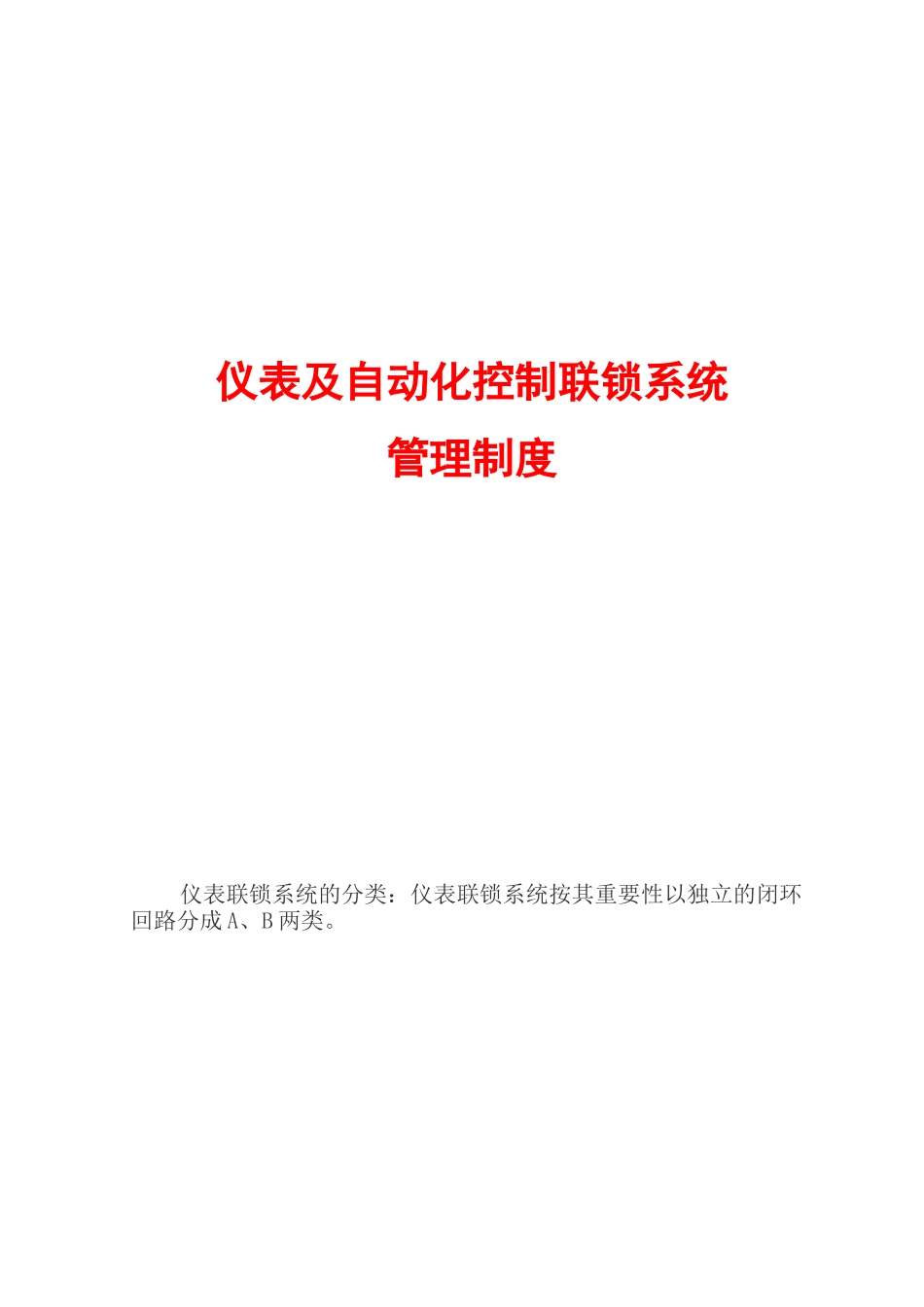

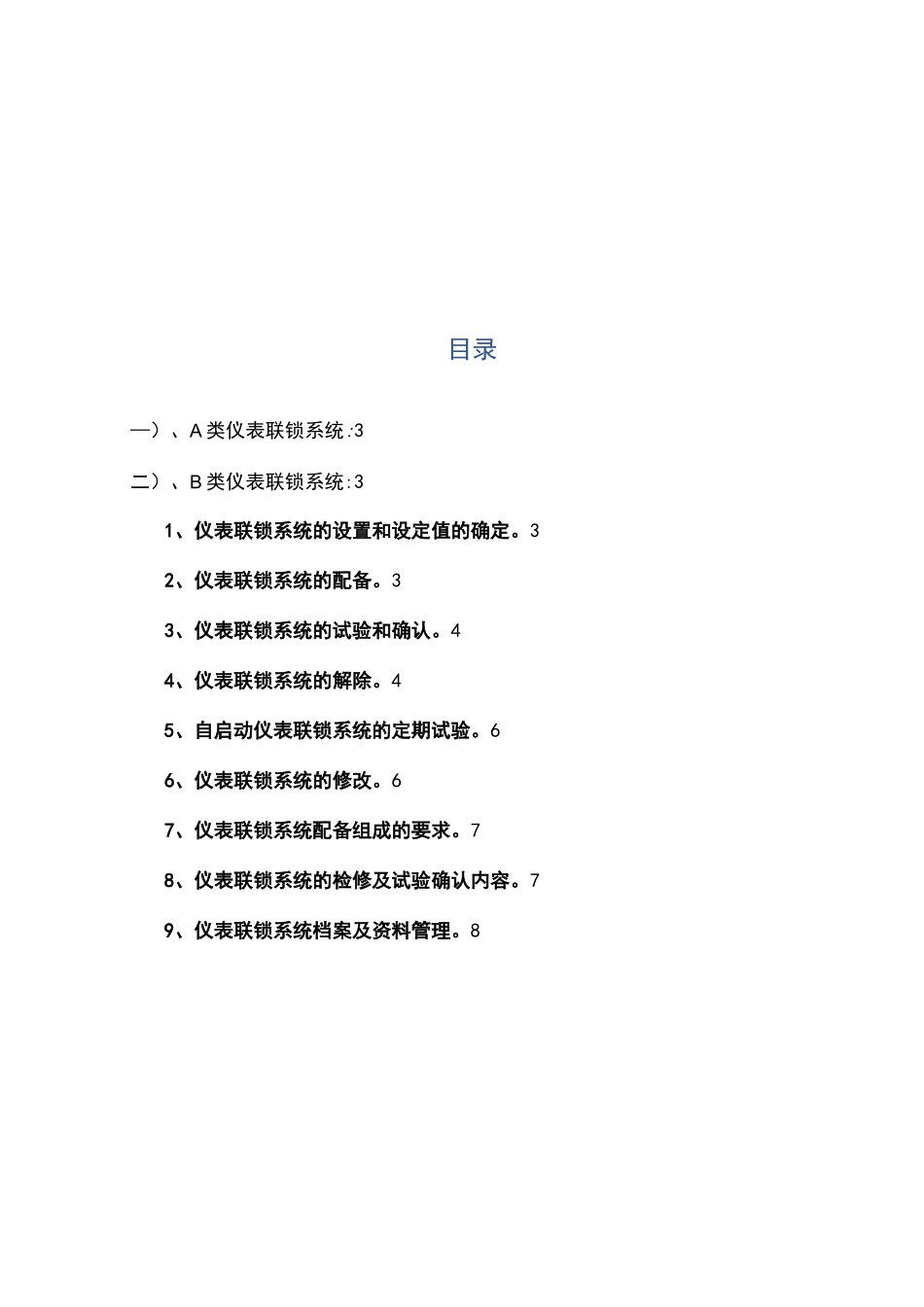

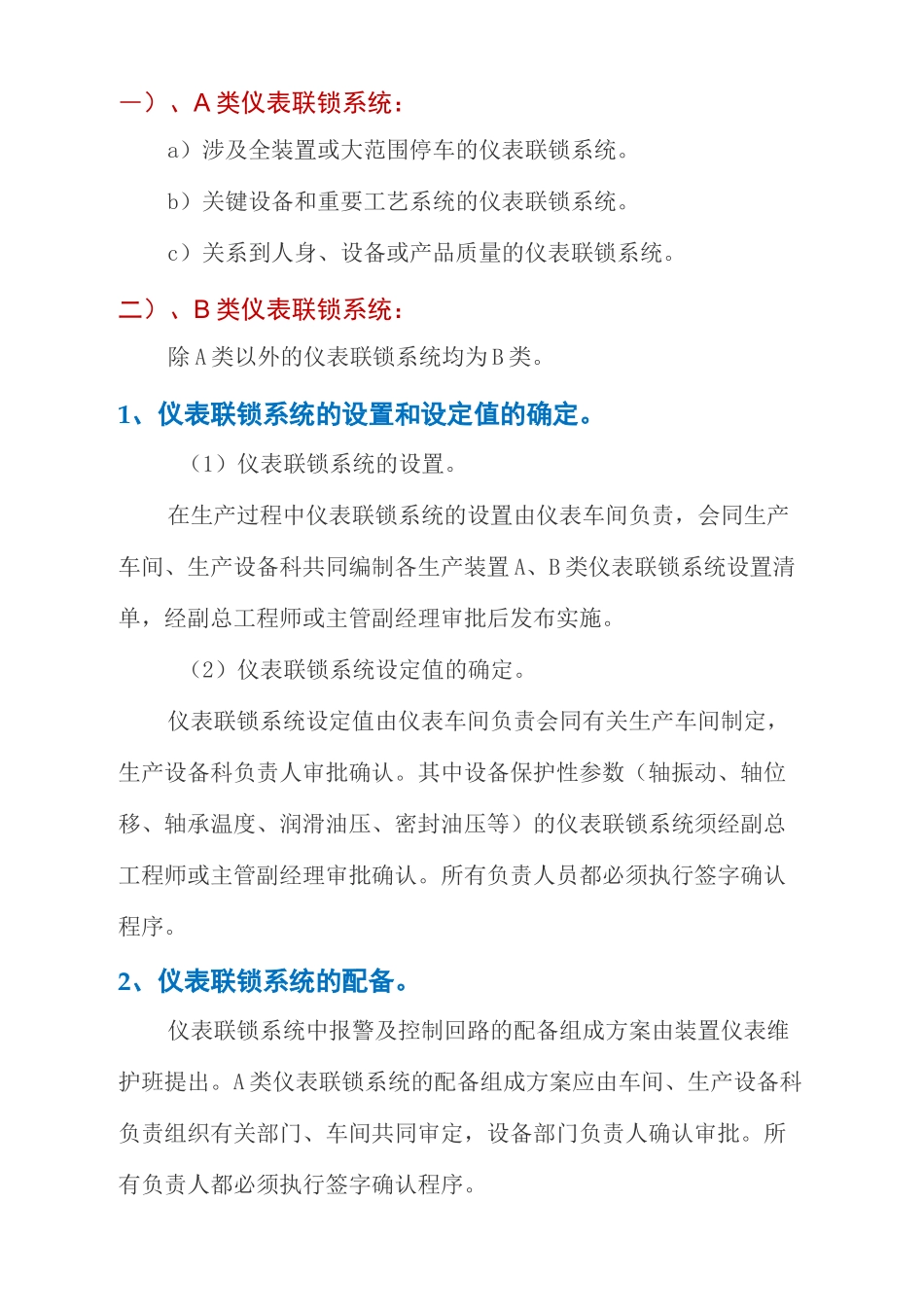

仪表及自动化控制联锁系统管理制度仪表联锁系统的分类：仪表联锁系统按其重要性以独立的闭环回路分成A、B两类。目录—）、A类仪表联锁系统:3二）、B类仪表联锁系统:31、仪表联锁系统的设置和设定值的确定。32、仪表联锁系统的配备。33、仪表联锁系统的试验和确认。44、仪表联锁系统的解除。45、自启动仪表联锁系统的定期试验。66、仪表联锁系统的修改。67、仪表联锁系统配备组成的要求。78、仪表联锁系统的检修及试验确认内容。79、仪表联锁系统档案及资料管理。8―）、A类仪表联锁系统：a）涉及全装置或大范围停车的仪表联锁系统。b）关键设备和重要工艺系统的仪表联锁系统。c）关系到人身、设备或产品质量的仪表联锁系统。二）、B类仪表联锁系统：除A类以外的仪表联锁系统均为B类。1、仪表联锁系统的设置和设定值的确定。（1）仪表联锁系统的设置。在生产过程中仪表联锁系统的设置由仪表车间负责，会同生产车间、生产设备科共同编制各生产装置A、B类仪表联锁系统设置清单，经副总工程师或主管副经理审批后发布实施。（2）仪表联锁系统设定值的确定。仪表联锁系统设定值由仪表车间负责会同有关生产车间制定，生产设备科负责人审批确认。其中设备保护性参数（轴振动、轴位移、轴承温度、润滑油压、密封油压等）的仪表联锁系统须经副总工程师或主管副经理审批确认。所有负责人员都必须执行签字确认程序。2、仪表联锁系统的配备。仪表联锁系统中报警及控制回路的配备组成方案由装置仪表维护班提出。A类仪表联锁系统的配备组成方案应由车间、生产设备科负责组织有关部门、车间共同审定，设备部门负责人确认审批。所有负责人都必须执行签字确认程序。所有仪表联锁的实施由仪表专业或装置仪表维护班负责，与仪表联锁系统有关的其它专业，要按仪表联锁系统中的要求条件予以保证。3、仪表联锁系统的试验和确认。（1）在下列情况下必须对仪表联锁系统进行全面的检查和试验。a）新建装置在单机或联动试车前。b）单机设备或单元系统检修后。c）装置大修后。（2）试验内容：a）仪表专业或装置仪表维护班按生产科批准的仪表联锁系统设定值按系统回路开具《仪表联锁报警系统试验记录》。b）仪表专业会同工艺、电气、机修等有关部门共同检查确认仪表联锁系统对电源、气源、工艺环境外部条件的要求是否符合规定。仪表联锁系统的投运由生产车间生产主任负责。通知该装置仪表维护班长，仪表维护班长指定专人将该系统回路再次检查确认无误后，由仪表维护班长向生产车间生产主任报告系统准备完毕。仪表联锁系统的投运由生产车间工艺操作人员按操作程序执行。4、仪表联锁系统的解除。（1）仪表联锁系统的解除分为永久性解除和暂时性解除。（2）由于生产原因生产车间要求仪表联锁永久性解除，应由生产车间生产主任负责提出。解除前按系统回路开具《仪表联锁系统解除（恢复）申请书》，在解除性质一栏填写永久字样，同时附详细的永久性解除联锁的技术报告，上报生产设备科，由生产设备科组织相关部门会签后，由副总工程师或主管副经理批准，并交仪表专业或装置仪表维护班组织实施，所有的永久性解除资料分别由仪表专业、生产车间和资料室存档。（3）由于生产原因要求暂时解除仪表联锁系统应由生产车间生产主任负责提出。在解除前按系统回路开具《仪表联锁系统解除（恢复）申请书》交该装置仪表维护班班长确认。如该联锁系统回路无需实施仪表接线摘除或短接操作，仪表维护班长签注意见后交由生产工艺操作人员执行。如该联锁系统回路解除需要实施仪表接线摘除或短接操作，仪表维护班长负责制定出具体作业步骤写在《仪表联锁系统解除（恢复）申请书》上并指定专人执行操作，作业完毕报告生产车间生产主任或运行值班长。所有指挥、操作人员都必须执行签字确认程序。A类仪表联锁系统的解除必须经副总工程师或主管副经理批准。（4）由于仪表方面原因要求暂时解除仪表联锁系统或某一联锁参数时，由该装置仪表维护班班长负责提出。在解除前按系统回路开具《仪表联锁系统解除（恢复）申请书》经生产车间生产主任或运行值班长审批同意，岗位操作人员确认并采取必要的安全措施后方可将该联锁系统回路解除。操作时要由...
