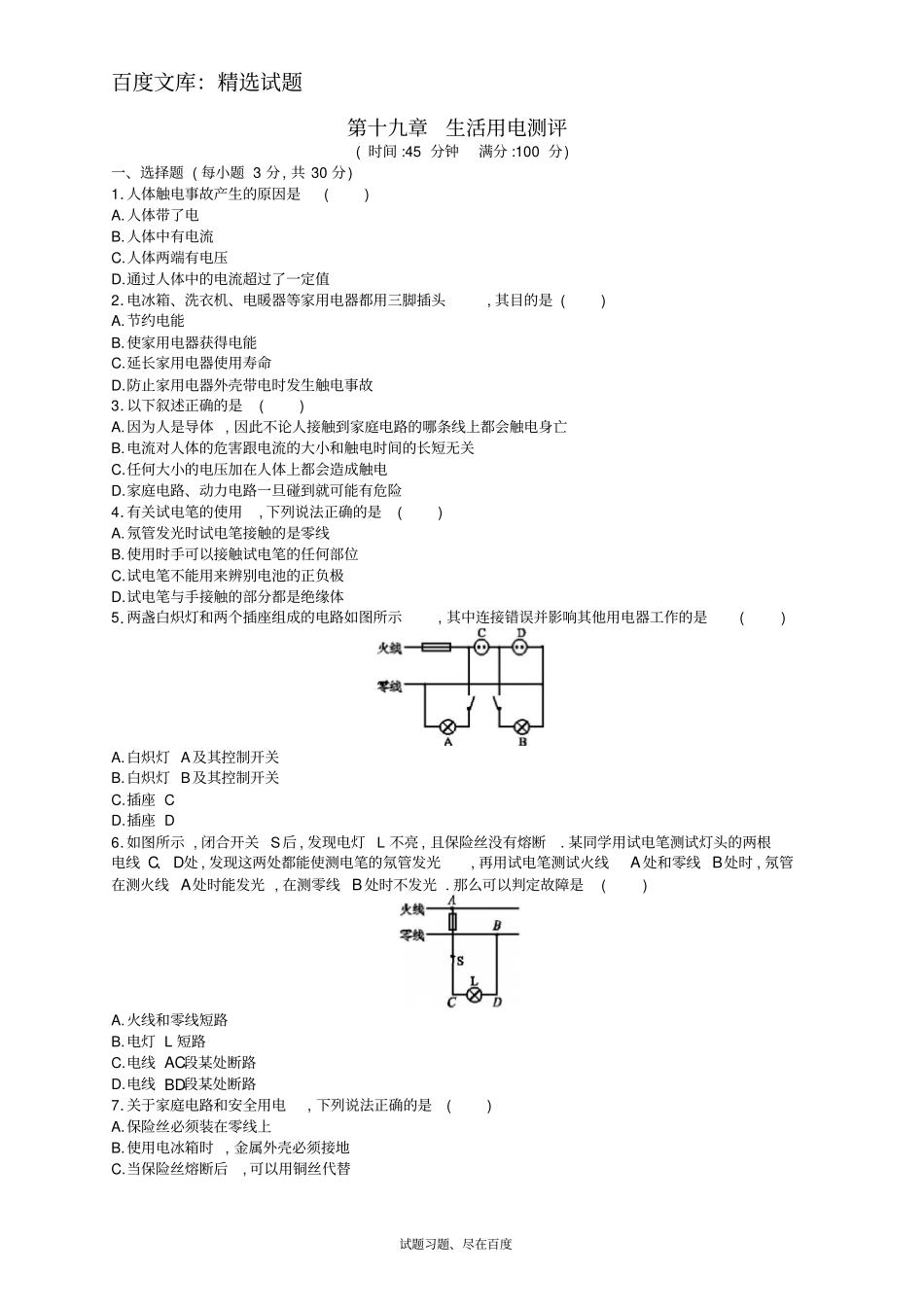

百度文库：精选试题试题习题、尽在百度第十九章生活用电测评(时间:45分钟满分:100分)一、选择题(每小题3分,共30分)1.人体触电事故产生的原因是()A.人体带了电B.人体中有电流C.人体两端有电压D.通过人体中的电流超过了一定值2.电冰箱、洗衣机、电暖器等家用电器都用三脚插头,其目的是()A.节约电能B.使家用电器获得电能C.延长家用电器使用寿命D.防止家用电器外壳带电时发生触电事故3.以下叙述正确的是()A.因为人是导体,因此不论人接触到家庭电路的哪条线上都会触电身亡B.电流对人体的危害跟电流的大小和触电时间的长短无关C.任何大小的电压加在人体上都会造成触电D.家庭电路、动力电路一旦碰到就可能有危险4.有关试电笔的使用,下列说法正确的是()A.氖管发光时试电笔接触的是零线B.使用时手可以接触试电笔的任何部位C.试电笔不能用来辨别电池的正负极D.试电笔与手接触的部分都是绝缘体5.两盏白炽灯和两个插座组成的电路如图所示,其中连接错误并影响其他用电器工作的是()A.白炽灯A及其控制开关B.白炽灯B及其控制开关C.插座CD.插座D6.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.某同学用试电笔测试灯头的两根电线C、D处,发现这两处都能使测电笔的氖管发光,再用试电笔测试火线A处和零线B处时,氖管在测火线A处时能发光,在测零线B处时不发光.那么可以判定故障是()A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路7.关于家庭电路和安全用电,下列说法正确的是()A.保险丝必须装在零线上B.使用电冰箱时,金属外壳必须接地C.当保险丝熔断后,可以用铜丝代替百度文库：精选试题试题习题、尽在百度D.发现有人触电后,应立即用手把他拉开8.下图所示的几种做法,正确的是()9.某家庭电路的组成如图所示,下列说法正确的是()A.控制灯泡的开关可以接在零线上B.图中的四个插座中有三个是并联的C.有金属外壳的家用电器必须使用三孔插座,以确保安全D.彩灯接入电路后都不亮,可能是其中的一个小彩灯短路10.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二、填空题(每空2分,共28分)11.对人体来说,安全电压一般不高于V.在家庭电路中,通常用判断火线和零线,用测量电路消耗的电能.12.(1)在家庭电路中,为了防止触电,必须把用电器的开关装在(选填“火”“零”或“地”)线与用电器之间.(2)安装额定功率为1500W的电热水器时,需加装一个开关便于控制热水器的工作.现有两种开关S1(250V6A)、S2(250V16A),为了安全和实用,应选用开关和图中(选填“甲”或“乙”)插座.13.(2017·黑龙江绥化中考)右图是常用的一个插线板.小华在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压.根据上述现象可知指示灯和开关是(选填“串联”或“并联”)的.使用三脚插头和三孔插座,目的是将用电器的金属外壳与相连,防止触电.百度文库：精选试题试题习题、尽在百度14.在日常用电中,需要特别警惕本来不该带电的物体,本来绝缘的物体,因此应该注意:防止绝缘部分,避免电线跟其他金属物体.15.近年来有许多重大火灾都是因线路故障造成的.线路故障的一个原因是线路连接处接触不良.当线路连接处接触不良时,与连接完好相比该处的阻值将增大,在该处消耗的电功率将(选填“减小”或“增大”或“不变”),会产生局部过热,引发火灾.线路故障的另一个原因是线路严重老化.由橡胶或塑料制成的导线皮是用来绝缘的,但时间长了,线皮会老化变质,绝缘性能变差,甚至龟裂露出线芯,通电时产生火花或导线之间会发生短路.当导线之间发生短路时,导线中电流过(选填“大”或“小”),酿成火灾.三、作图题(每小题5分,共15分)16.图甲是生活中常用的一个插线板,开关断开时指示灯不发光,插孔不能提供工作电压;开关闭合时指示灯发光,插孔可以提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压.请在图乙中画出开关、指示灯、插孔的连接方式,并把接线板与电源线接通.17.请把下图中的电路元件接入...
