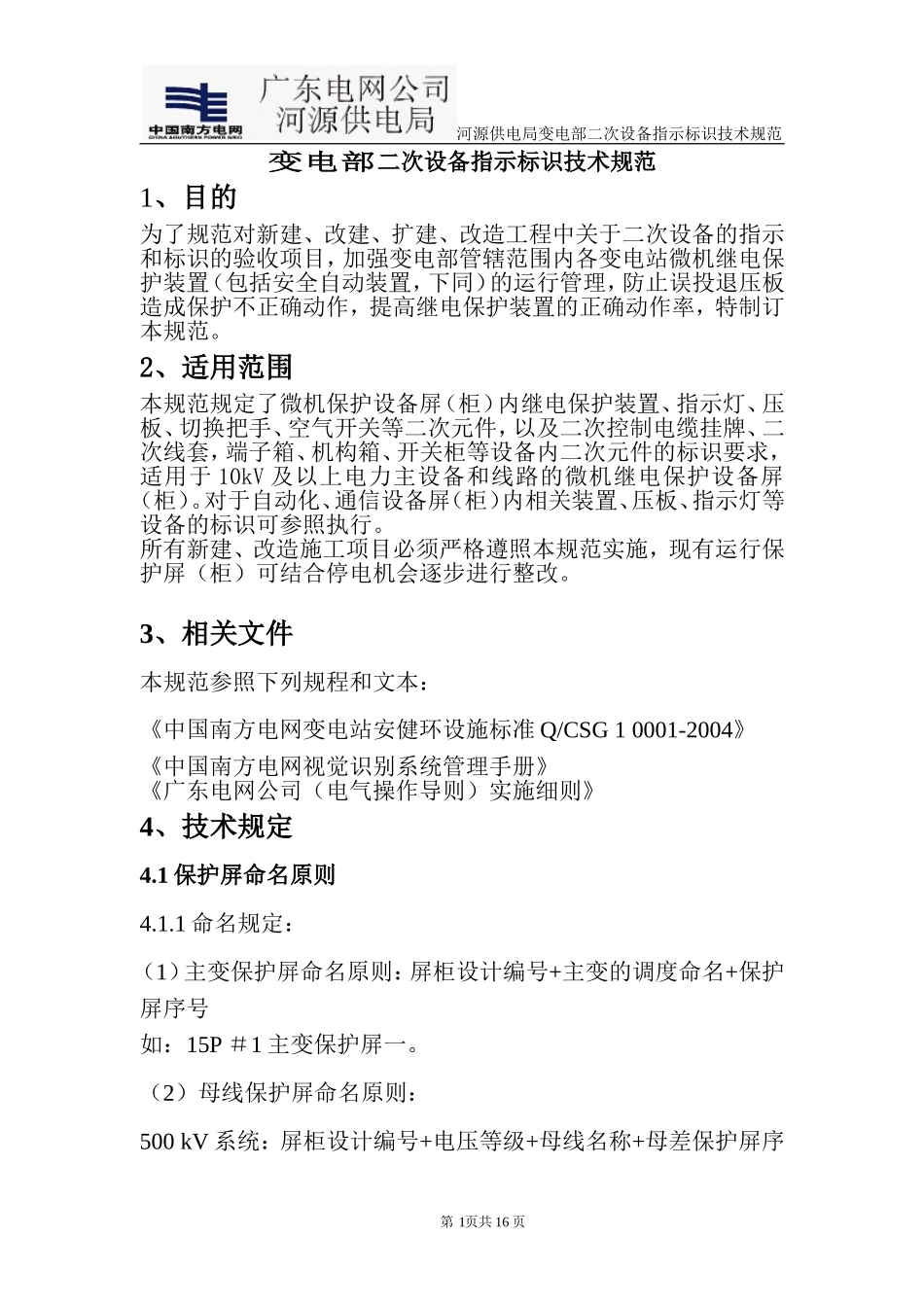

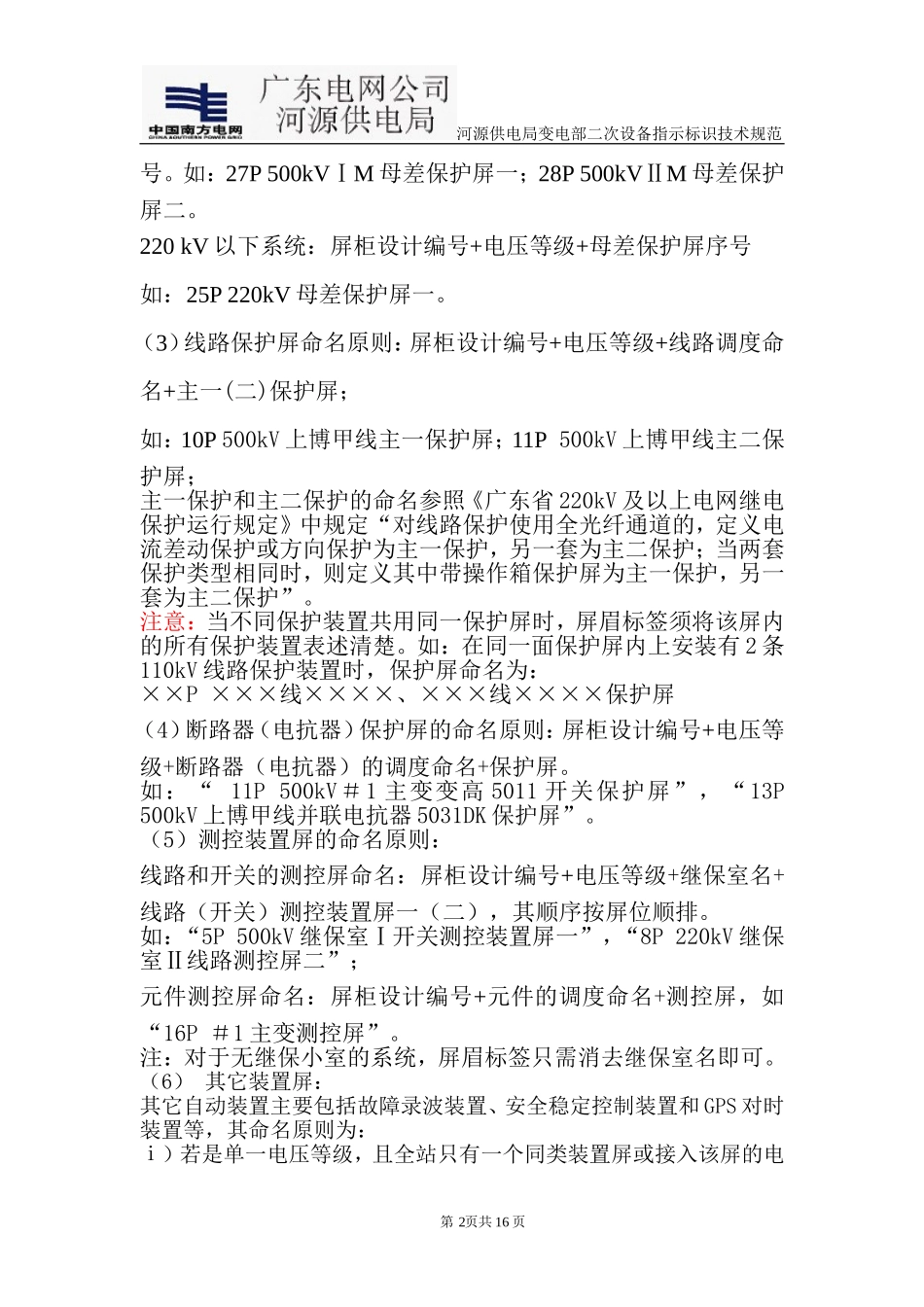

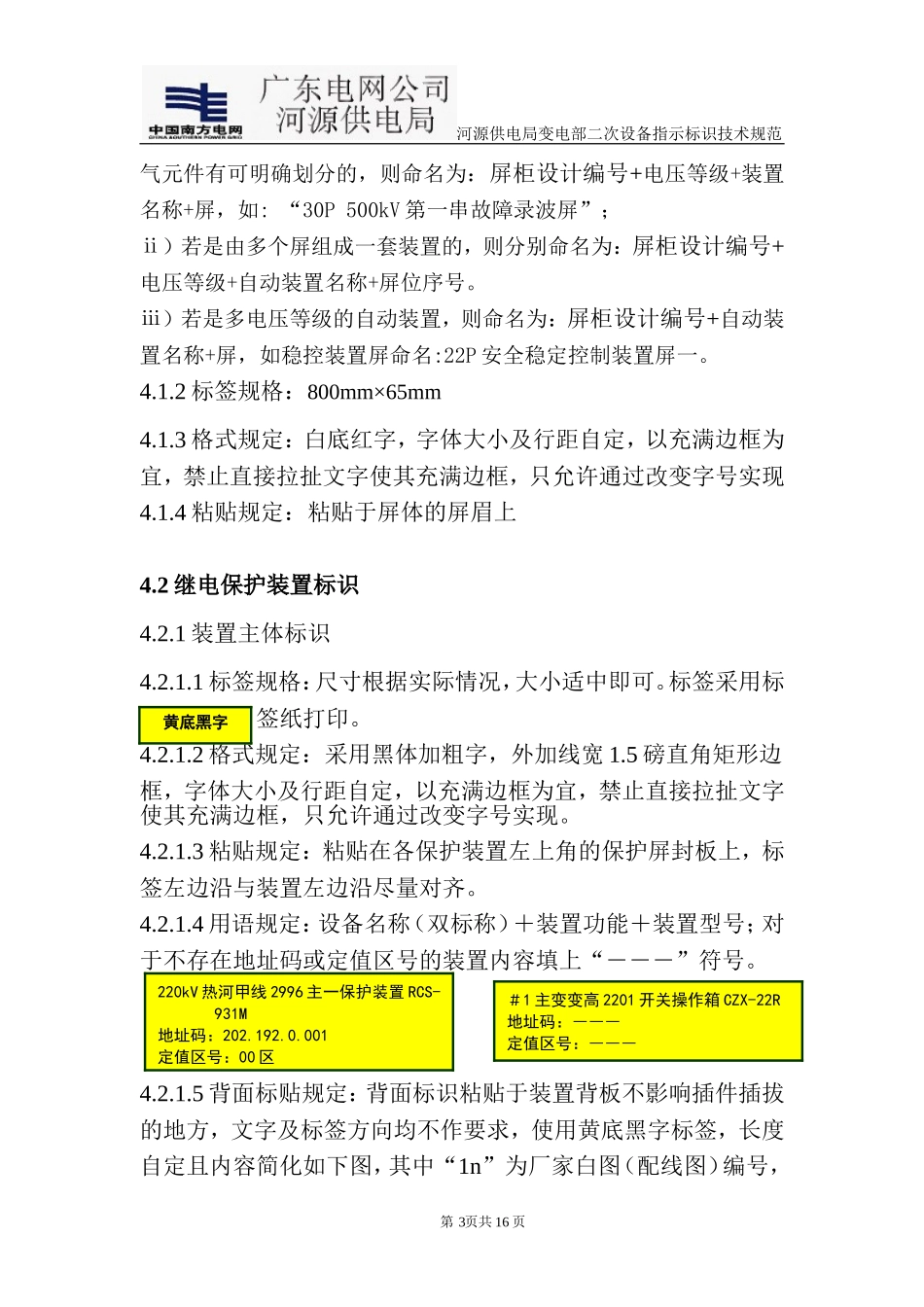

河源供电局变电部二次设备指示标识技术规范变电部二次设备指示标识技术规范1、目的为了规范对新建、改建、扩建、改造工程中关于二次设备的指示和标识的验收项目，加强变电部管辖范围内各变电站微机继电保护装置（包括安全自动装置，下同）的运行管理，防止误投退压板造成保护不正确动作，提高继电保护装置的正确动作率，特制订本规范。2、适用范围本规范规定了微机保护设备屏（柜）内继电保护装置、指示灯、压板、切换把手、空气开关等二次元件，以及二次控制电缆挂牌、二次线套，端子箱、机构箱、开关柜等设备内二次元件的标识要求，适用于10kV及以上电力主设备和线路的微机继电保护设备屏（柜）。对于自动化、通信设备屏（柜）内相关装置、压板、指示灯等设备的标识可参照执行。所有新建、改造施工项目必须严格遵照本规范实施，现有运行保护屏（柜）可结合停电机会逐步进行整改。3、相关文件本规范参照下列规程和文本：《中国南方电网变电站安健环设施标准Q/CSG10001-2004》《中国南方电网视觉识别系统管理手册》《广东电网公司（电气操作导则）实施细则》4、技术规定4.1保护屏命名原则4.1.1命名规定：（1）主变保护屏命名原则：屏柜设计编号+主变的调度命名+保护屏序号如：15P＃1主变保护屏一。（2）母线保护屏命名原则：500kV系统：屏柜设计编号+电压等级+母线名称+母差保护屏序第页共16页1河源供电局变电部二次设备指示标识技术规范号。如：27P500kVⅠM母差保护屏一；28P500kVⅡM母差保护屏二。220kV以下系统：屏柜设计编号+电压等级+母差保护屏序号如：25P220kV母差保护屏一。（3）线路保护屏命名原则：屏柜设计编号+电压等级+线路调度命名+主一(二)保护屏；如：10P500kV上博甲线主一保护屏；11P500kV上博甲线主二保护屏；主一保护和主二保护的命名参照《广东省220kV及以上电网继电保护运行规定》中规定“对线路保护使用全光纤通道的，定义电流差动保护或方向保护为主一保护，另一套为主二保护；当两套保护类型相同时，则定义其中带操作箱保护屏为主一保护，另一套为主二保护”。注意：当不同保护装置共用同一保护屏时，屏眉标签须将该屏内的所有保护装置表述清楚。如：在同一面保护屏内上安装有2条110kV线路保护装置时，保护屏命名为：××P×××线××××、×××线××××保护屏（4）断路器（电抗器）保护屏的命名原则：屏柜设计编号+电压等级+断路器（电抗器）的调度命名+保护屏。如：“11P500kV＃1主变变高5011开关保护屏”，“13P500kV上博甲线并联电抗器5031DK保护屏”。（5）测控装置屏的命名原则：线路和开关的测控屏命名：屏柜设计编号+电压等级+继保室名+线路（开关）测控装置屏一（二），其顺序按屏位顺排。如：“5P500kV继保室Ⅰ开关测控装置屏一”，“8P220kV继保室Ⅱ线路测控屏二”；元件测控屏命名：屏柜设计编号+元件的调度命名+测控屏，如“16P＃1主变测控屏”。注：对于无继保小室的系统，屏眉标签只需消去继保室名即可。（6）其它装置屏：其它自动装置主要包括故障录波装置、安全稳定控制装置和GPS对时装置等，其命名原则为：ⅰ）若是单一电压等级，且全站只有一个同类装置屏或接入该屏的电第页共16页2河源供电局变电部二次设备指示标识技术规范气元件有可明确划分的，则命名为：屏柜设计编号+电压等级+装置名称+屏，如:“30P500kV第一串故障录波屏”；ⅱ）若是由多个屏组成一套装置的，则分别命名为：屏柜设计编号+电压等级+自动装置名称+屏位序号。ⅲ）若是多电压等级的自动装置，则命名为：屏柜设计编号+自动装置名称+屏，如稳控装置屏命名:22P安全稳定控制装置屏一。4.1.2标签规格：800mm×65mm4.1.3格式规定：白底红字，字体大小及行距自定，以充满边框为宜，禁止直接拉扯文字使其充满边框，只允许通过改变字号实现4.1.4粘贴规定：粘贴于屏体的屏眉上4.2继电保护装置标识4.2.1装置主体标识4.2.1.1标签规格：尺寸根据实际情况，大小适中即可。标签采用标签纸打印。4.2.1.2格式规定：采用黑体加粗字，外加线宽1.5磅直角矩形边框，字体大小及行距自定，以充满边框为宜，禁止直接拉扯文字使其充满边框，只允许通过改变字号实现。4.2.1.3粘贴规定：粘...
