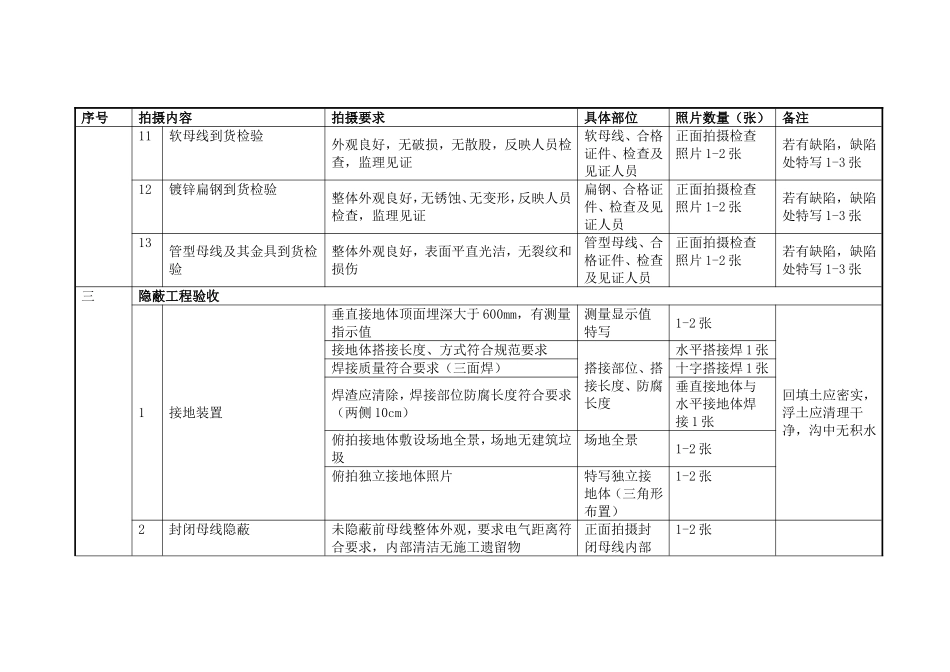

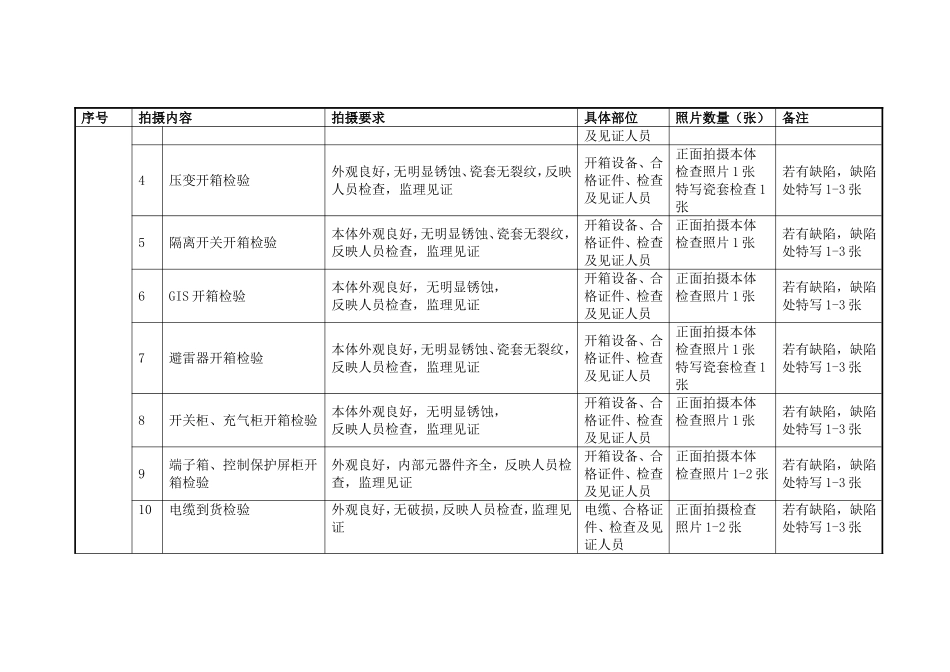

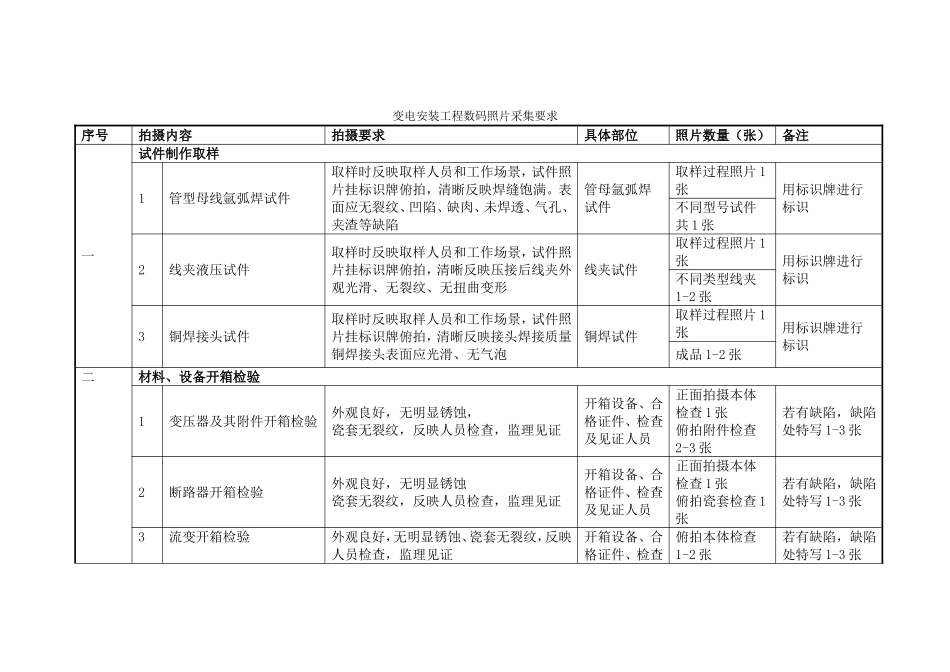

变电安装工程数码照片采集要求序号拍摄内容拍摄要求具体部位照片数量（张）备注一试件制作取样1管型母线氩弧焊试件取样时反映取样人员和工作场景，试件照片挂标识牌俯拍，清晰反映焊缝饱满。表面应无裂纹、凹陷、缺肉、未焊透、气孔、夹渣等缺陷管母氩弧焊试件取样过程照片1张用标识牌进行标识不同型号试件共1张2线夹液压试件取样时反映取样人员和工作场景，试件照片挂标识牌俯拍，清晰反映压接后线夹外观光滑、无裂纹、无扭曲变形线夹试件取样过程照片1张用标识牌进行标识不同类型线夹1-2张3铜焊接头试件取样时反映取样人员和工作场景，试件照片挂标识牌俯拍，清晰反映接头焊接质量铜焊接头表面应光滑、无气泡铜焊试件取样过程照片1张用标识牌进行标识成品1-2张二材料、设备开箱检验1变压器及其附件开箱检验外观良好，无明显锈蚀，瓷套无裂纹，反映人员检查，监理见证开箱设备、合格证件、检查及见证人员正面拍摄本体检查1张俯拍附件检查2-3张若有缺陷，缺陷处特写1-3张2断路器开箱检验外观良好，无明显锈蚀瓷套无裂纹，反映人员检查，监理见证开箱设备、合格证件、检查及见证人员正面拍摄本体检查1张俯拍瓷套检查1张若有缺陷，缺陷处特写1-3张3流变开箱检验外观良好，无明显锈蚀、瓷套无裂纹，反映人员检查，监理见证开箱设备、合格证件、检查俯拍本体检查1-2张若有缺陷，缺陷处特写1-3张序号拍摄内容拍摄要求具体部位照片数量（张）备注及见证人员4压变开箱检验外观良好，无明显锈蚀、瓷套无裂纹，反映人员检查，监理见证开箱设备、合格证件、检查及见证人员正面拍摄本体检查照片1张特写瓷套检查1张若有缺陷，缺陷处特写1-3张5隔离开关开箱检验本体外观良好，无明显锈蚀、瓷套无裂纹，反映人员检查，监理见证开箱设备、合格证件、检查及见证人员正面拍摄本体检查照片1张若有缺陷，缺陷处特写1-3张6GIS开箱检验本体外观良好，无明显锈蚀，反映人员检查，监理见证开箱设备、合格证件、检查及见证人员正面拍摄本体检查照片1张若有缺陷，缺陷处特写1-3张7避雷器开箱检验本体外观良好，无明显锈蚀、瓷套无裂纹，反映人员检查，监理见证开箱设备、合格证件、检查及见证人员正面拍摄本体检查照片1张特写瓷套检查1张若有缺陷，缺陷处特写1-3张8开关柜、充气柜开箱检验本体外观良好，无明显锈蚀，反映人员检查，监理见证开箱设备、合格证件、检查及见证人员正面拍摄本体检查照片1张若有缺陷，缺陷处特写1-3张9端子箱、控制保护屏柜开箱检验外观良好，内部元器件齐全，反映人员检查，监理见证开箱设备、合格证件、检查及见证人员正面拍摄本体检查照片1-2张若有缺陷，缺陷处特写1-3张10电缆到货检验外观良好，无破损，反映人员检查，监理见证电缆、合格证件、检查及见证人员正面拍摄检查照片1-2张若有缺陷，缺陷处特写1-3张序号拍摄内容拍摄要求具体部位照片数量（张）备注11软母线到货检验外观良好，无破损，无散股，反映人员检查，监理见证软母线、合格证件、检查及见证人员正面拍摄检查照片1-2张若有缺陷，缺陷处特写1-3张12镀锌扁钢到货检验整体外观良好，无锈蚀、无变形，反映人员检查，监理见证扁钢、合格证件、检查及见证人员正面拍摄检查照片1-2张若有缺陷，缺陷处特写1-3张13管型母线及其金具到货检验整体外观良好，表面平直光洁，无裂纹和损伤管型母线、合格证件、检查及见证人员正面拍摄检查照片1-2张若有缺陷，缺陷处特写1-3张三隐蔽工程验收1接地装置垂直接地体顶面埋深大于600mm，有测量指示值测量显示值特写1-2张回填土应密实，浮土应清理干净，沟中无积水接地体搭接长度、方式符合规范要求搭接部位、搭接长度、防腐长度水平搭接焊1张焊接质量符合要求（三面焊）十字搭接焊1张焊渣应清除，焊接部位防腐长度符合要求（两侧10cm）垂直接地体与水平接地体焊接1张俯拍接地体敷设场地全景，场地无建筑垃圾场地全景1-2张俯拍独立接地体照片特写独立接地体（三角形布置）1-2张2封闭母线隐蔽未隐蔽前母线整体外观，要求电气距离符合要求，内部清洁无施工遗留物正面拍摄封闭母线内部1-2张序号拍摄内容拍摄要求具体部位照片数量（张）备注3主变压器器身检查开始器身检查打开人孔特写人...
