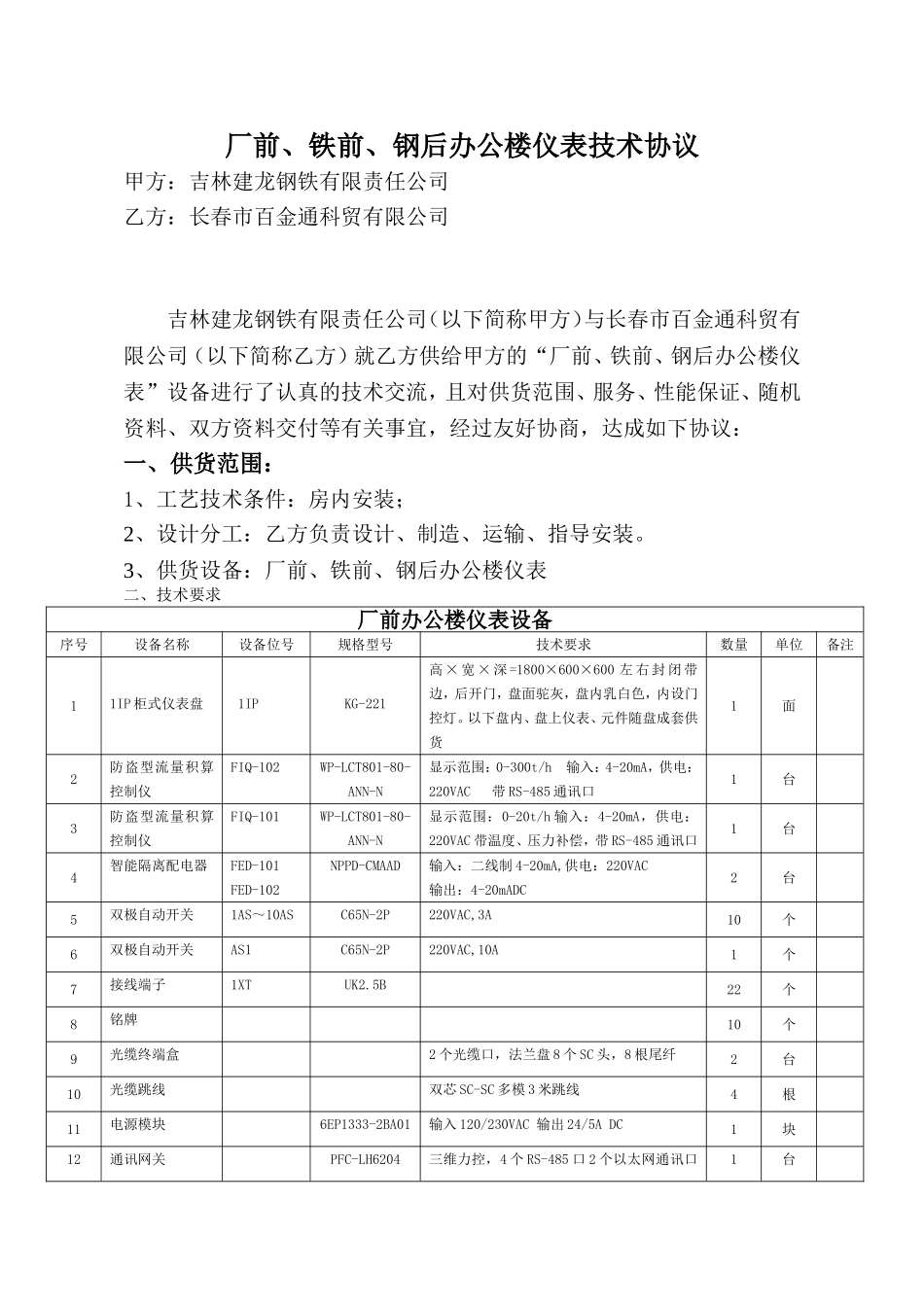

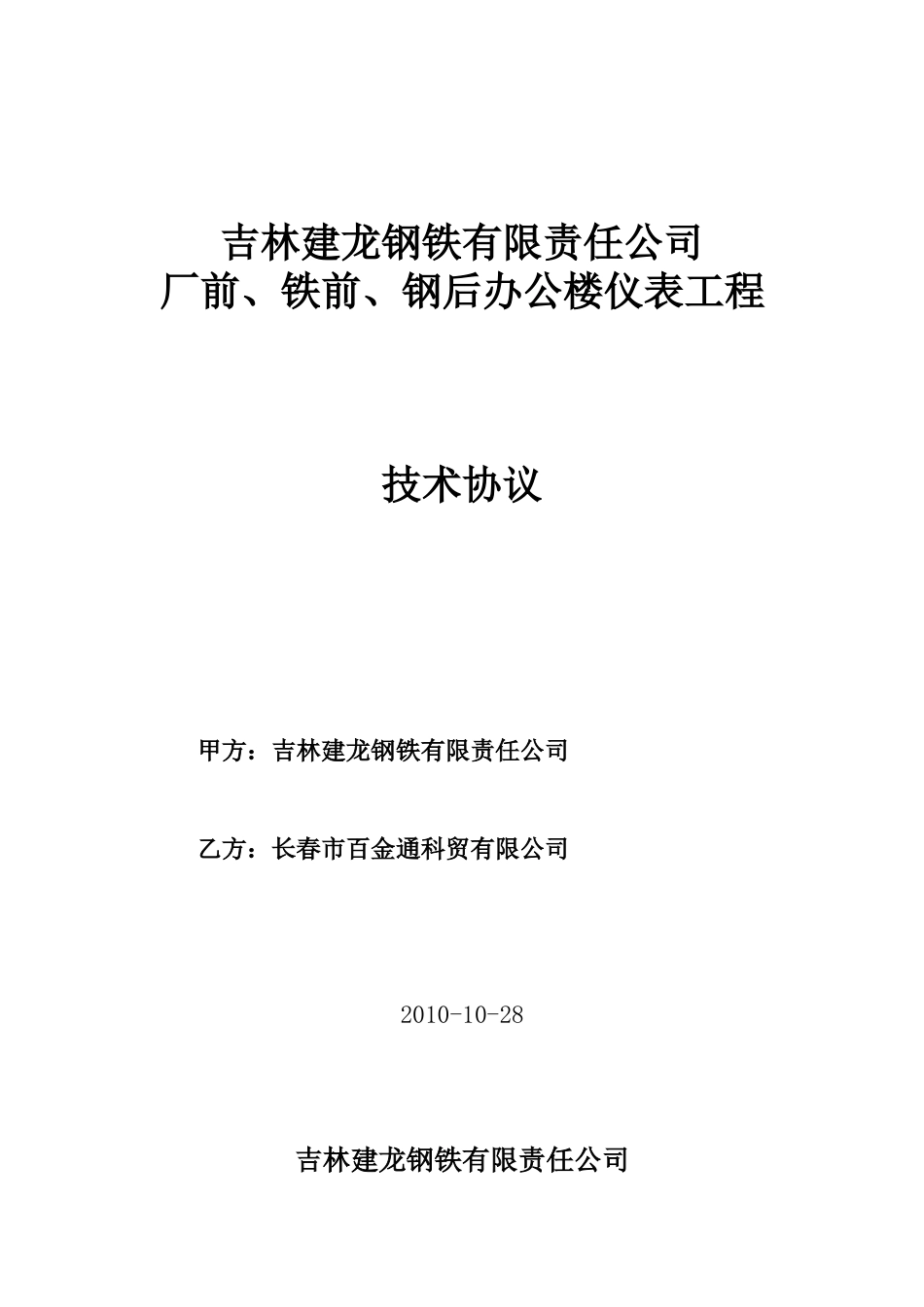

吉林建龙钢铁有限责任公司厂前、铁前、钢后办公楼仪表工程技术协议甲方:吉林建龙钢铁有限责任公司乙方:长春市百金通科贸有限公司2010-10-28吉林建龙钢铁有限责任公司厂前、铁前、钢后办公楼仪表技术协议甲方:吉林建龙钢铁有限责任公司乙方:长春市百金通科贸有限公司吉林建龙钢铁有限责任公司(以下简称甲方)与长春市百金通科贸有限公司(以下简称乙方)就乙方供给甲方的“厂前、铁前、钢后办公楼仪表”设备进行了认真的技术交流,且对供货范围、服务、性能保证、随机资料、双方资料交付等有关事宜,经过友好协商,达成如下协议:一、供货范围:1、工艺技术条件:房内安装;2、设计分工:乙方负责设计、制造、运输、指导安装。3、供货设备:厂前、铁前、钢后办公楼仪表二、技术要求厂前办公楼仪表设备序号设备名称设备位号规格型号技术要求数量单位备注11IP柜式仪表盘1IPKG-221高×宽×深=1800×600×600左右封闭带边,后开门,盘面驼灰,盘内乳白色,内设门控灯。以下盘内、盘上仪表、元件随盘成套供货1面2防盗型流量积算控制仪FIQ-102WP-LCT801-80-ANN-N显示范围:0-300t/h输入:4-20mA,供电:220VAC带RS-485通讯口1台3防盗型流量积算控制仪FIQ-101WP-LCT801-80-ANN-N显示范围:0-20t/h输入:4-20mA,供电:220VAC带温度、压力补偿,带RS-485通讯口1台4智能隔离配电器FED-101FED-102NPPD-CMAAD输入:二线制4-20mA,供电:220VAC输出:4-20mADC2台5双极自动开关1AS~10ASC65N-2P220VAC,3A10个6双极自动开关AS1C65N-2P220VAC,10A1个7接线端子1XTUK2.5B22个8铭牌10个9光缆终端盒2个光缆口,法兰盘8个SC头,8根尾纤2台10光缆跳线双芯SC-SC多模3米跳线4根11电源模块6EP1333-2BA01输入120/230VAC输出24/5ADC1块12通讯网关PFC-LH6204三维力控,4个RS-485口2个以太网通讯口1台网关(支持各种智能表通讯协议)13光电转换器IMC-101-M-SC光纤SC/RJ45口2台14信号电缆RVVPRVVP4X1.5mm2带两排滑道和10个端子,带有接地350米15压力变送器PMP731-R33S2HYY1量程0-1.6MPa,输出二线制4-20mADC,带现场数显,供电:24VDC,过程连接1/2’NPT及安装附件。1台16涡街流量计YYW-FOX-84FU08K6STTN量程:0-20t/h介质:饱和水蒸汽,输出:4-20mADC,供电:24VDC,DN200,PN1.6MPa,工艺管道¢219X6,工作压力1.0MPa,温度:180~250℃,配安装法兰及连接件1台17铂电阻温度计WZP-231WZP-231,分度:Pt100,固定螺纹M27X2,保护管不锈钢l=150mm1台18电磁流量计量程:0-300t/hDN200,PN1.6MPa,供电:220VAC,配安装配对法兰及连接件1台德国科隆铁前办公楼仪表设备设备名称设备位号规格型号技术要求数量单位11IP柜式仪表盘1IPKG-221高×宽×深=1800×600×600左右封闭带边,后开门,盘面驼灰,盘内乳白色,内设门控灯。以下盘内、盘上仪表、元件随盘成套供货1面2防盗型流量积算控制仪FIQ-102WP-LCT801-80-ANN-N显示范围:0-65t/h输入:4-20mA,供电:220VAC带RS-485通讯口1台3防盗型流量积算控制仪FIQ-101WP-LCT801-80-ANN-N显示范围:0-3t/h输入:4-20mA,供电:220VAC带温度、压力补偿,带RS-485通讯口1台4智能隔离配电器FED-101FED-102NPPD-CMAAD输入:二线制4-20mA,供电:220VAC输出:4-20mADC2台5双极自动开关1AS~10ASC65N-2P220VAC,3A10个6双极自动开关AS1C65N-2P220VAC,10A1个7接线端子1XTUK2.5B22个8铭牌10个9光缆终端盒2个光缆口,法兰盘8个SC头,8根尾纤2台10光缆跳线双芯SC-SC多模3米跳线4根11电源模块6EP1333-2BA01输入120/230VAC输出24/5ADC1块12通讯网关PFC-LH6204三维力控,4个RS-485口2个以太网通讯口网关(支持各种智能表通讯协议)1台13光电转换器IMC-101-M-SC光纤SC/RJ45口2台14信号电缆RVVPRVVP4X1.5mm2带两排滑道和10个端子,带有接地350米15压力变送器PMP731-R33S2HYY1量程0-1.6MPa,输出二线制4-20mADC,带现场数显,供电:24VDC,过程连接1/2’NPT及安装附件。1台16涡街流量计YYW-FOX-84FU08K6STTN量程:0-3t/h介质:饱和水蒸汽,输出:4-20mADC,供电:24VDC,DN50,PN1.6MPa,工艺管道¢73X3.5,工作压力1.0MPa,温度:180~250℃,配安装法兰及连接件1台17铂电阻温度计WZP-231WZP-231,分度:Pt100,固定螺纹M...
