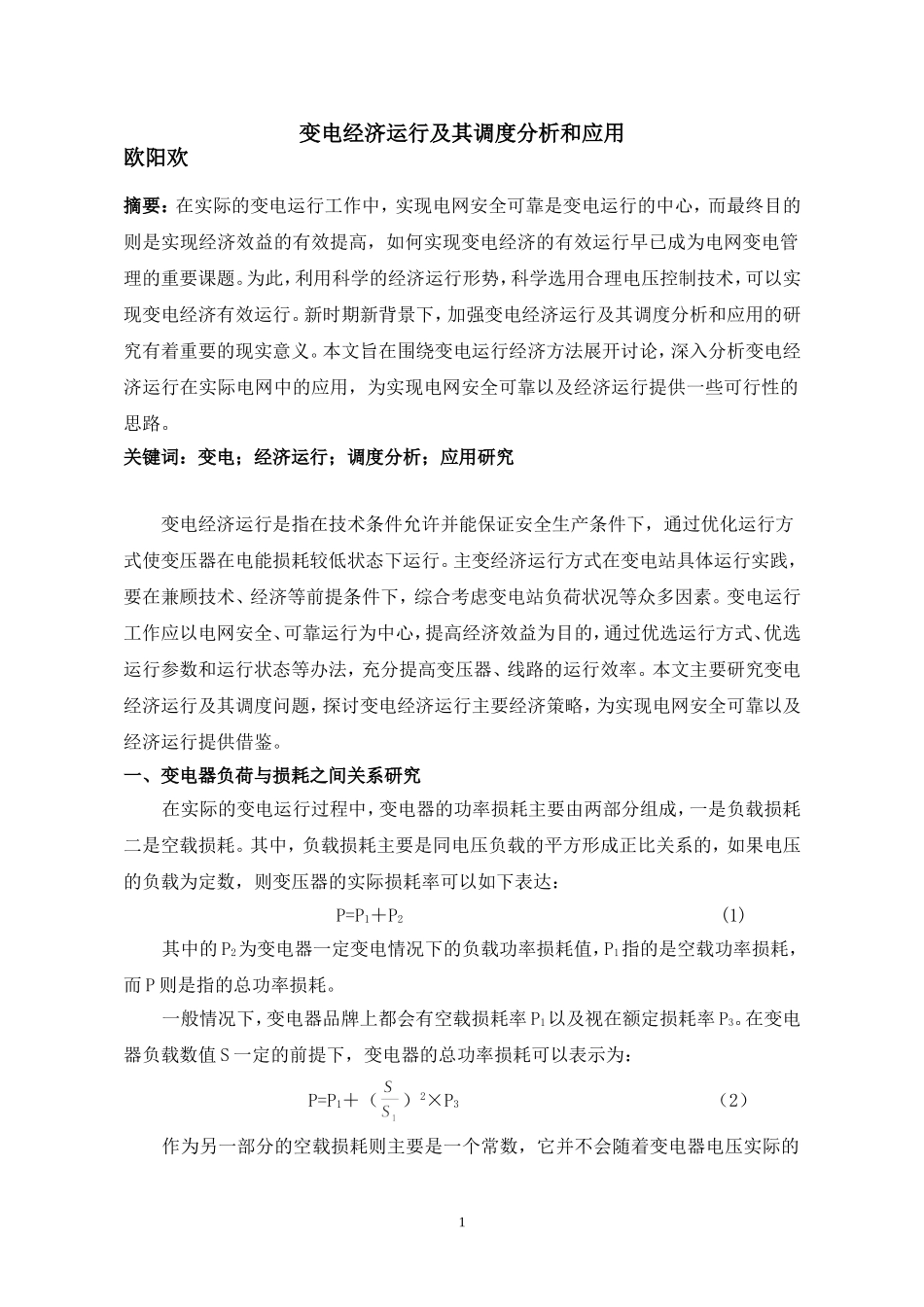

变电经济运行及其调度分析和应用欧阳欢摘要：在实际的变电运行工作中，实现电网安全可靠是变电运行的中心，而最终目的则是实现经济效益的有效提高，如何实现变电经济的有效运行早已成为电网变电管理的重要课题。为此，利用科学的经济运行形势，科学选用合理电压控制技术，可以实现变电经济有效运行。新时期新背景下，加强变电经济运行及其调度分析和应用的研究有着重要的现实意义。本文旨在围绕变电运行经济方法展开讨论，深入分析变电经济运行在实际电网中的应用，为实现电网安全可靠以及经济运行提供一些可行性的思路。关键词：变电；经济运行；调度分析；应用研究变电经济运行是指在技术条件允许并能保证安全生产条件下，通过优化运行方式使变压器在电能损耗较低状态下运行。主变经济运行方式在变电站具体运行实践，要在兼顾技术、经济等前提条件下，综合考虑变电站负荷状况等众多因素。变电运行工作应以电网安全、可靠运行为中心，提高经济效益为目的，通过优选运行方式、优选运行参数和运行状态等办法，充分提高变压器、线路的运行效率。本文主要研究变电经济运行及其调度问题，探讨变电经济运行主要经济策略，为实现电网安全可靠以及经济运行提供借鉴。一、变电器负荷与损耗之间关系研究在实际的变电运行过程中，变电器的功率损耗主要由两部分组成，一是负载损耗二是空载损耗。其中，负载损耗主要是同电压负载的平方形成正比关系的，如果电压的负载为定数，则变压器的实际损耗率可以如下表达：P=P1＋P2(1)其中的P2为变电器一定变电情况下的负载功率损耗值，P1指的是空载功率损耗，而P则是指的总功率损耗。一般情况下，变电器品牌上都会有空载损耗率P1以及视在额定损耗率P3。在变电器负载数值S一定的前提下，变电器的总功率损耗可以表示为：P=P1＋（）2×P3（2）作为另一部分的空载损耗则主要是一个常数，它并不会随着变电器电压实际的1变动而产生变动。国家有关部门对于变压器有着严格的规定，相比S9型变电器，S11型变电器则更为的耗能，其耗能程度可以超过S9型变电器的25%。设备参数如下图所示：电能损耗理论计算：＃1主变日损耗电能（一）方法1:1、＃1主变空载损耗电能：铁耗即不变损耗ΔAT＝P0(Uav/Uf)2T(kW·h)----（1）式中ΔAT——变压器铁心损耗电量，kW·h；P0——变压器空载损耗功率，kW；Uav——平均电压，kV；取当日平均电压120kVUf——变压器分接头电压，kV；取116.88kVT——接入系统时间或计算时段，取24h。ΔAT＝34.4×（120/116.88）2×24＝870.2(kW·h)2、＃1主变负载损耗电能：铜耗（采用方均根电流法计算，且忽略有载调压误差）ΔAR=[PK1(Ijf1/Ie1)2+PK2(Ijf2/Ie2)2+PK3(Ijf3/Ie3)2]T(kW·h)-----（2）PK1=1/2[PK(1-2)＋PK(1-3)－PK(2-3)](kW)----（3）PK2=PK(1-2)－PK1(kW)----(4)PK3=PK(1-3)－PK1(kW)----(5)式中ΔAR——绕组损耗电量，kW·h；PK1，PK2，PK3—分别为三绕组变压器高、中、低压绕组的短路损耗功率，kW；PK(1-2)，PK(1-3)，PK(2-3)—分别为变压器额定容量的高－中压、高－低压、中－低压绕组短路损耗功率，kW；Ie1，Ie2，Ie3——分别为三绕组变压器高、中、低压绕组的额定电流，A；Ijf1，Ijf2，Ijf3——分别为三绕组变压器高、中、低压绕组的计算期(代表日)负荷电流的方均根值，A。2站名变压器名称额定容量(kVA)短路损耗（kW）短路电压Ud％空载损耗(kW)空载电流额定电流（A）I1e/I2e/I3eXX变＃1主变B1SFSZ8-31500/11031500高/中：163.612高/低：185.562中/低：140.366高/中：10.05％；高/低：17.642％；中/低：6.278％34.40.4％165.3/472.4/1732＃2主变B2SSZ10-31500/11031500高/中：139.8高/低：144.2中/低：120.6高/中：10.25％；高/低：18.12％；中/低：6.49％22.50.14％165.3/472.4/1732由PK(1-2)=163.612；PK(1-3)=185.562；PK(2-3)=140.366代入公式（3）得：PK1=104.404；PK2=59.208；PK3=81.158Ie1＝165.3A；Ie2＝472.4A；Ie3＝1732A；T＝24hIjf1＝26.86A；Ijf2＝96.36A；Ijf3＝572.7A代入公式（2）得：ΔAR=[104.404×(26.86/165.3)2+59.208×(96.36/472.4)2+81.158×(572.7/1732)2]×24即ΔAR=338.26(kW·h)二、对电网运行电压实...
