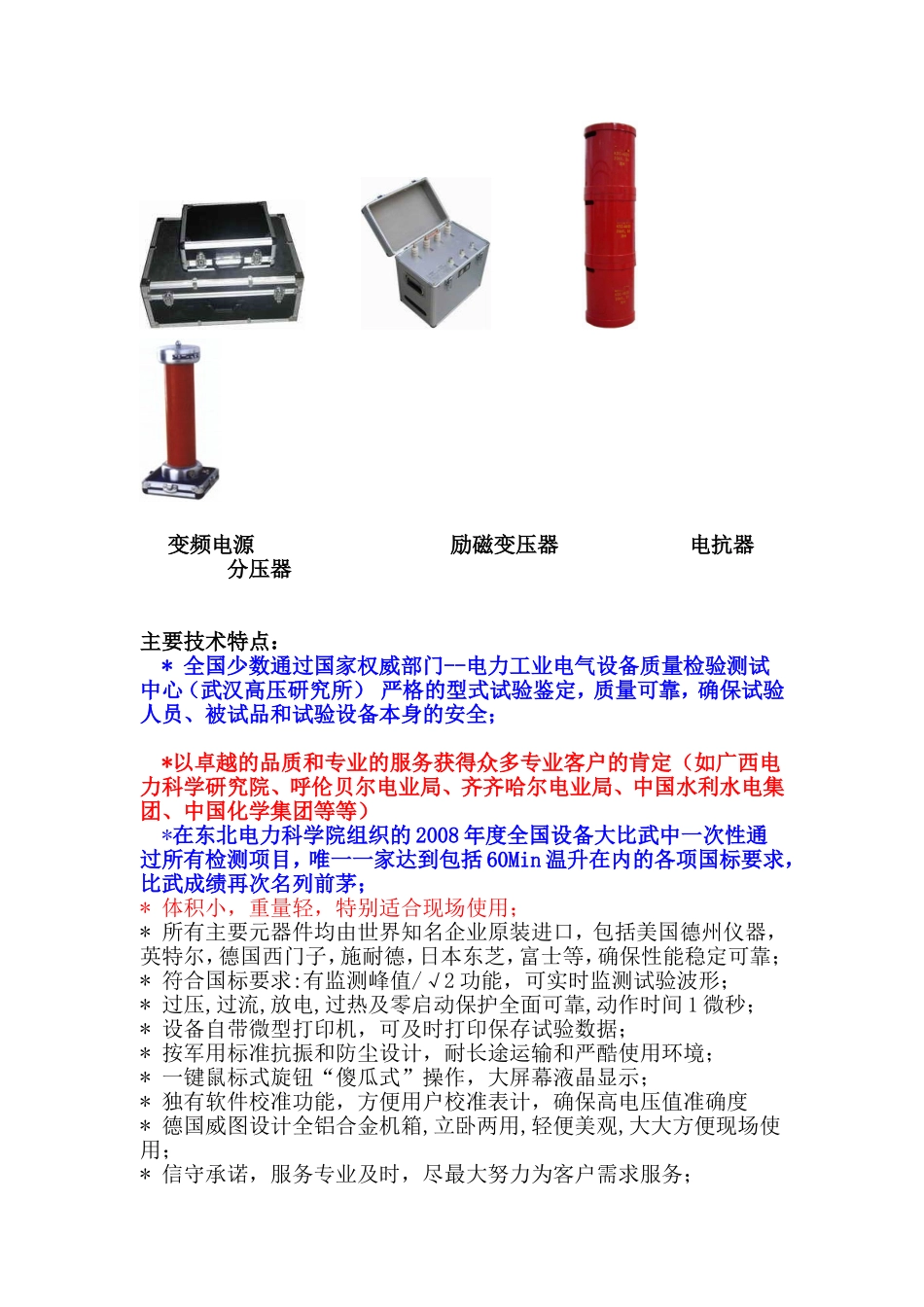

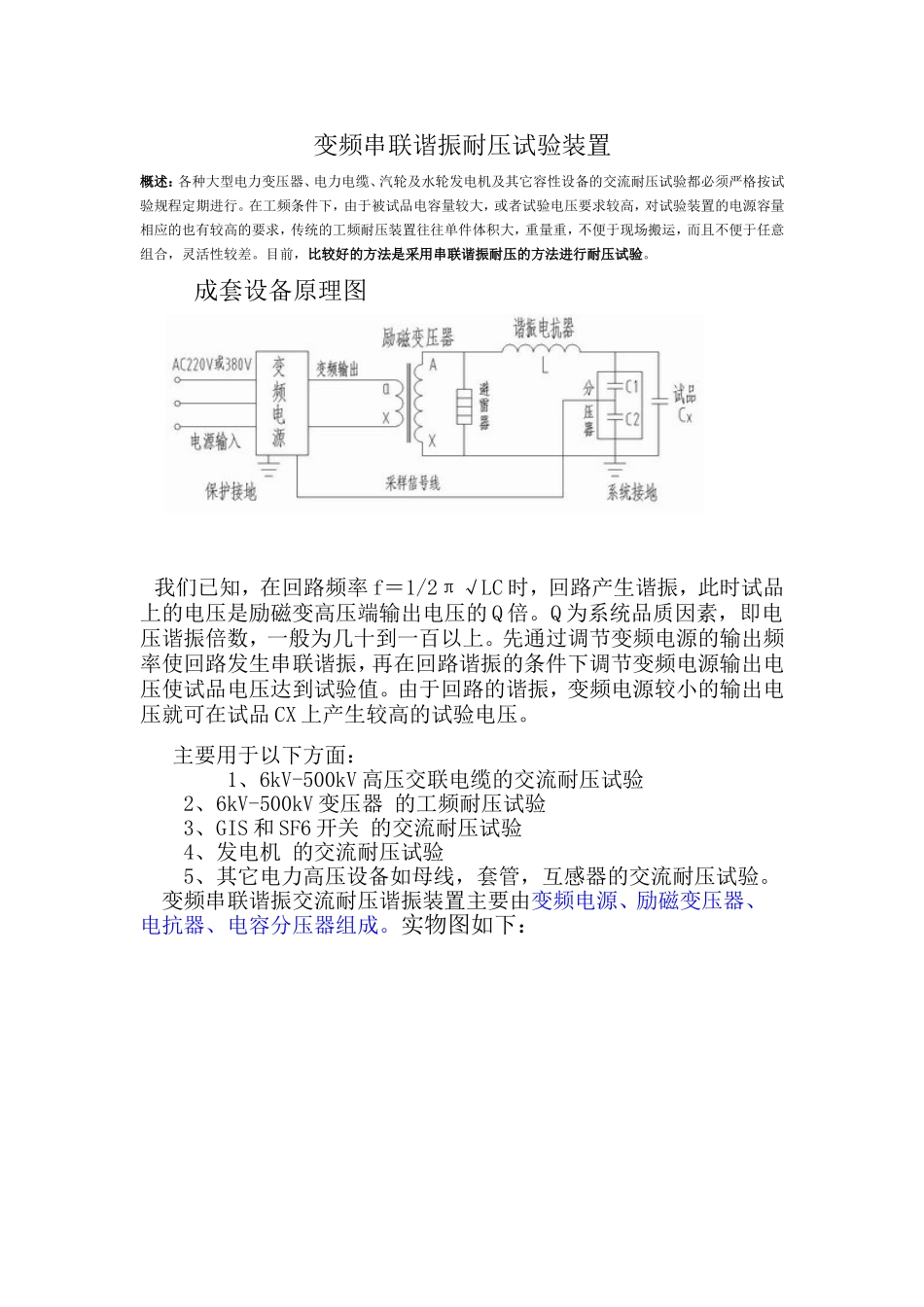

变频串联谐振耐压试验装置概述：各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。目前，比较好的方法是采用串联谐振耐压的方法进行耐压试验。成套设备原理图我们已知，在回路频率f＝1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。主要用于以下方面：1、6kV-500kV高压交联电缆的交流耐压试验2、6kV-500kV变压器的工频耐压试验3、GIS和SF6开关的交流耐压试验4、发电机的交流耐压试验5、其它电力高压设备如母线，套管，互感器的交流耐压试验。变频串联谐振交流耐压谐振装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。实物图如下：变频电源励磁变压器电抗器分压器主要技术特点：*全国少数通过国家权威部门--电力工业电气设备质量检验测试中心（武汉高压研究所）严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；*以卓越的品质和专业的服务获得众多专业客户的肯定（如广西电力科学研究院、呼伦贝尔电业局、齐齐哈尔电业局、中国水利水电集团、中国化学集团等等）*在东北电力科学院组织的2008年度全国设备大比武中一次性通过所有检测项目，唯一一家达到包括60Min温升在内的各项国标要求，比武成绩再次名列前茅；*体积小，重量轻，特别适合现场使用；*所有主要元器件均由世界知名企业原装进口，包括美国德州仪器，英特尔，德国西门子，施耐德，日本东芝，富士等，确保性能稳定可靠；*符合国标要求:有监测峰值/√2功能，可实时监测试验波形；*过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；*设备自带微型打印机，可及时打印保存试验数据；*按军用标准抗振和防尘设计，耐长途运输和严酷使用环境；*一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；*独有软件校准功能，方便用户校准表计，确保高电压值准确度*德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用；*信守承诺，服务专业及时，尽最大努力为客户需求服务；*产品稳定可靠，质保三年（主机保用十年），终身维护；电力工业电气设备质量检验测试中心(武汉高压研究所)检测报告部分常用型号和典型配置（以下仅列举了部分常用型号，欲了解更多欢迎致电我公司热线021-67285119）型号解读：DFVF3000-44/22表示，容量44KVA，电压22KV一、电缆交流耐压试验系列型号可满足的试验项目设备电抗器配置备注DFVF3000-44/2210kV（300mm2）电缆1KM22kVⅹ1台便携式DFVF3000-132/661、10kV（300mm2）电缆3KM2、35kV（300mm2）电缆1KM22kVⅹ3台便携式DFVF3000-264/521、10kV(300mm2)电缆5KM2、35kV(300mm2)电2KM3、35kV变压器，开关，4、10kV电动机，变压器5、600MW及以下发电机等22kVⅹ6台便携式DFVF3000-1560/66110kV（300mm2）电缆3KM130kVⅹ2台非便携式二、发电机工频耐压试验系列型号可满足的试验项目设备电抗器配置备注DFVF3000-44/221、100MW及以下发电机相电容0.1-0.3uF2、10kV(300mm2)电缆1KM22kVⅹ1台便携式DFVF3000-100/361、600MW及以下发电机相电容0.1-0.25uF2、10kV(300mm2)电缆1.5KM18kVⅹ2台便携式DFVF3000-176/441、600MW及以下发电机相电容0.1-0.3uF2、10kV(300mm2)电缆3KM3、可兼顾发电机母线，主变等22kVⅹ4台便携式三、GIS和SF6开关交流耐压试验系列型号可满足的试验项目设备电抗器配置备注DFVF3000-250/2001、110kVGIS的交流耐压试验2、35kV（300mm）电缆1KM3、10kV（300mm）电缆3KM4、220kV以下变压器工频耐压5、110kV互感器交流耐压40kVⅩ5台便携式DFVF3000-100/2001、110kVGIS的交流耐压试验2、110kV互感器交流耐...
