厂区给排水施工方案VIP免费

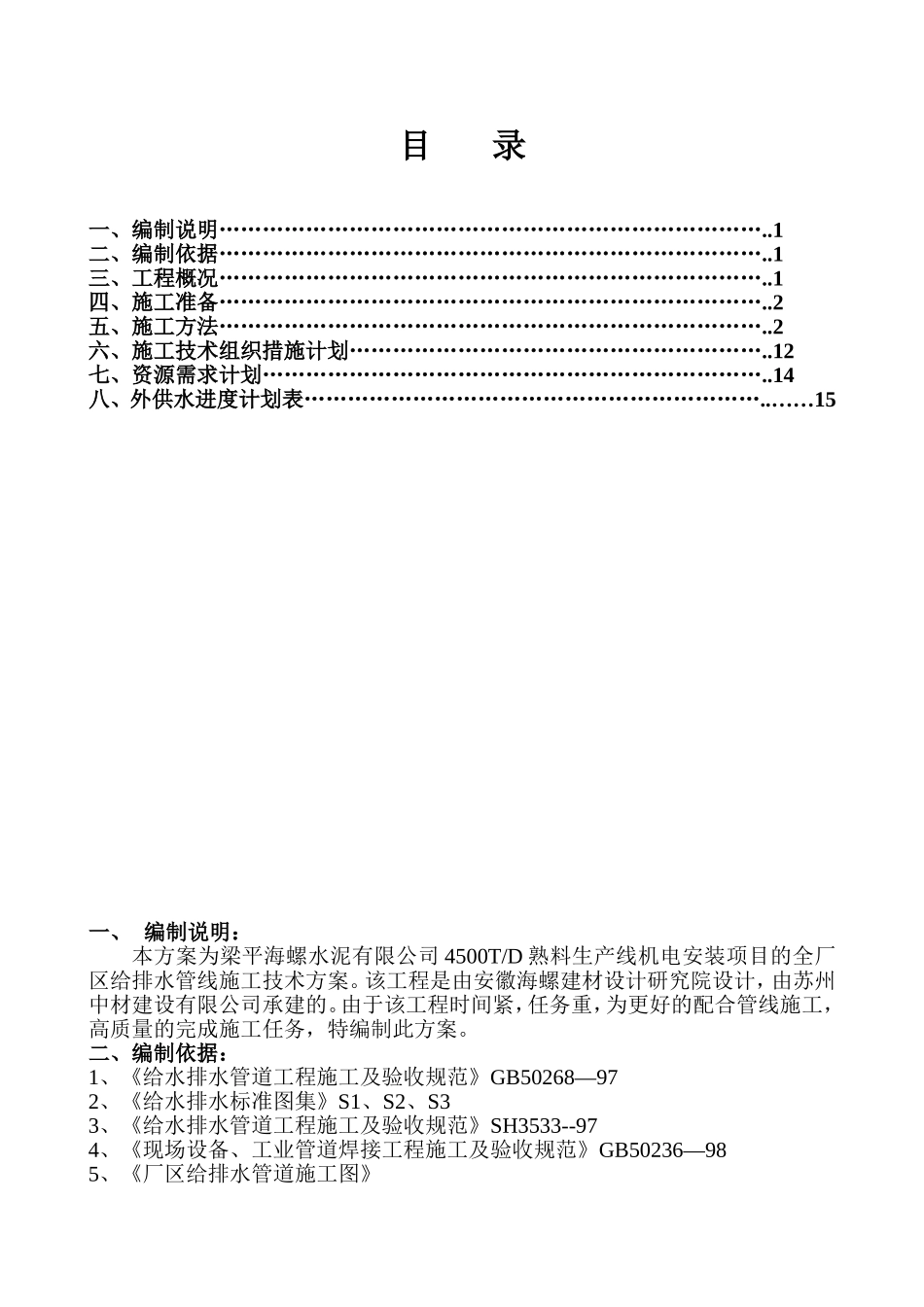

目录一、编制说明…………………………………………………………………..1二、编制依据…………………………………………………………………..1三、工程概况…………………………………………………………………..1四、施工准备…………………………………………………………………..2五、施工方法…………………………………………………………………..2六、施工技术组织措施计划…………………………………………………..12七、资源需求计划……………………………………………………………..14八、外供水进度计划表………………………………………………………..……15一、编制说明：本方案为梁平海螺水泥有限公司4500T/D熟料生产线机电安装项目的全厂区给排水管线施工技术方案。该工程是由安徽海螺建材设计研究院设计，由苏州中材建设有限公司承建的。由于该工程时间紧，任务重，为更好的配合管线施工，高质量的完成施工任务，特编制此方案。二、编制依据：1、《给水排水管道工程施工及验收规范》GB50268—972、《给水排水标准图集》S1、S2、S33、《给水排水管道工程施工及验收规范》SH3533--974、《现场设备、工业管道焊接工程施工及验收规范》GB50236—985、《厂区给排水管道施工图》6、《给水排水构筑物施工及验收规范》GBJ141—907、《管道涂料防腐蚀设计与施工规范》SH3022—998、《埋地钢管道沥青防腐层技术标准》SY/T0447--96三、工程概况：1、工程情况简介：本工程包括以下几种管线。分别为1＃、2＃、3＃、5#、线。管线共计为8000米左右，共有各类井15座。具体工程量见下表：序号名称规格单位数量备注1焊接钢管DN50～DN150米3602螺旋管D200～D377米11203给水铸铁管DN150～D500米30004砖井座125钢丝网带钢塑复合管DN250米30002、现场情况:目前施工现场已略做到三通一平，前期的施工没有其他单位介入，交通运输较困难，适合地下管道的施工，堆料厂及施工即将具备，接到图后厂区输水管线可以进行施工。四、施工准备：4.1施工现场准备4.1.1在现场设立管道预制厂，以便于进行管线的预制。考虑风、雨天及冬季施工的要求，对管道预制场所要采取必要的防护措施。4.1.2施工材料、机具等运抵现场，准备好施工所用的一切消耗品。4.1.3施工现场要暂无做到三通、一平。4.1.4配置好施工的人力资源。4.2施工技术准备4.2.1编写详尽的施工技术方案。4.2.2施工前认真的阅读施工图纸。4.2.3按规范及图纸内容，进行施工技术交底。五、施工方法5.1施工程序5.1.1认真读图进行施工图纸会审。5.1.2编写施工技术方案，编写施工技术交底。5.1.3室外给水管道的操作程序：测量定位放线---管沟施工（加固、排水）---管道除锈防腐----排管---下管---管道敷设（接口施工、阀门井砌筑）---管道水压试验---回填5.1.4室外排水管道的操作程序：测量定位放线---管沟施工（加固、排水）---排管---下管---管道敷设（接口施工、检查井砌筑）---渗水量试验---回填5.1.5外管网作业按先深后浅的施工序顺。5.2施工方法：5.2.1测量、放线。按设计图纸要求，并根据建设单位提供的水准点（或土建专业已测好的水准点），对整个装置的地下管道进行定位测量，给出管道的中心线，沿管中心撒下白灰。5.2.2沟槽开挖及回填。5.2.2.1管沟沟槽的开挖：管沟沟槽开挖前，必须放线。开挖宜采用机械开挖。沟槽基层如为岩石，可采用放炮开凿。沟底管道两侧净施工面，不得少于350mm×2，并排铺设管间距按设计要求。沟深按设计要求，还应考虑到冻土层的厚度和车辆通行的承载。沟坡视土质而定，边坡500mm内不得堆放砂石、泥土等。底部土质应为未受扰动的干燥原始土层。如沟底已受扰动，雨水浸泡或塌方，需抽干水、清尽淤泥、铺垫黄砂、瓜子片或无杂质黄土并夯实，夯实厚度每层250mm。沟底是岩石的线段，应增加凿深200mm，并铺垫黄砂。易塌方沟段或临近建筑物地段、为确保施工方便和施工人员安全，应打支撑。当开挖沟槽时，发现地下有各类古代设施或文物时，应采取保护措施并及时通知有关单位。5.2.2.2管道一侧的工作面宽度：管道结构的外缘宽度D1管道一侧的工作面宽度非金属管道金属管道D1≤500400300500＜D1≤10005004001000＜D1≤1500...
