变频恒压供水方案VIP免费

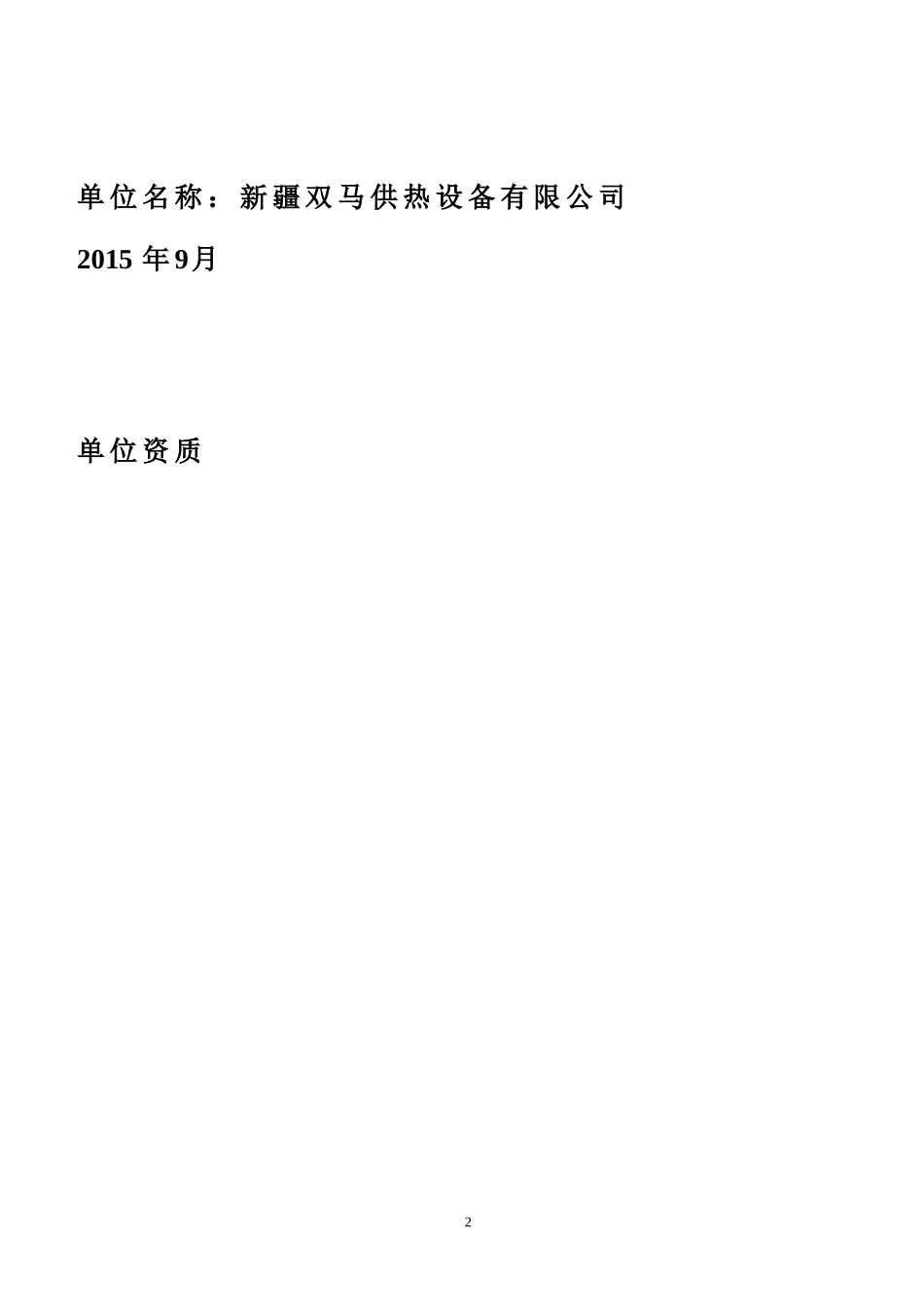

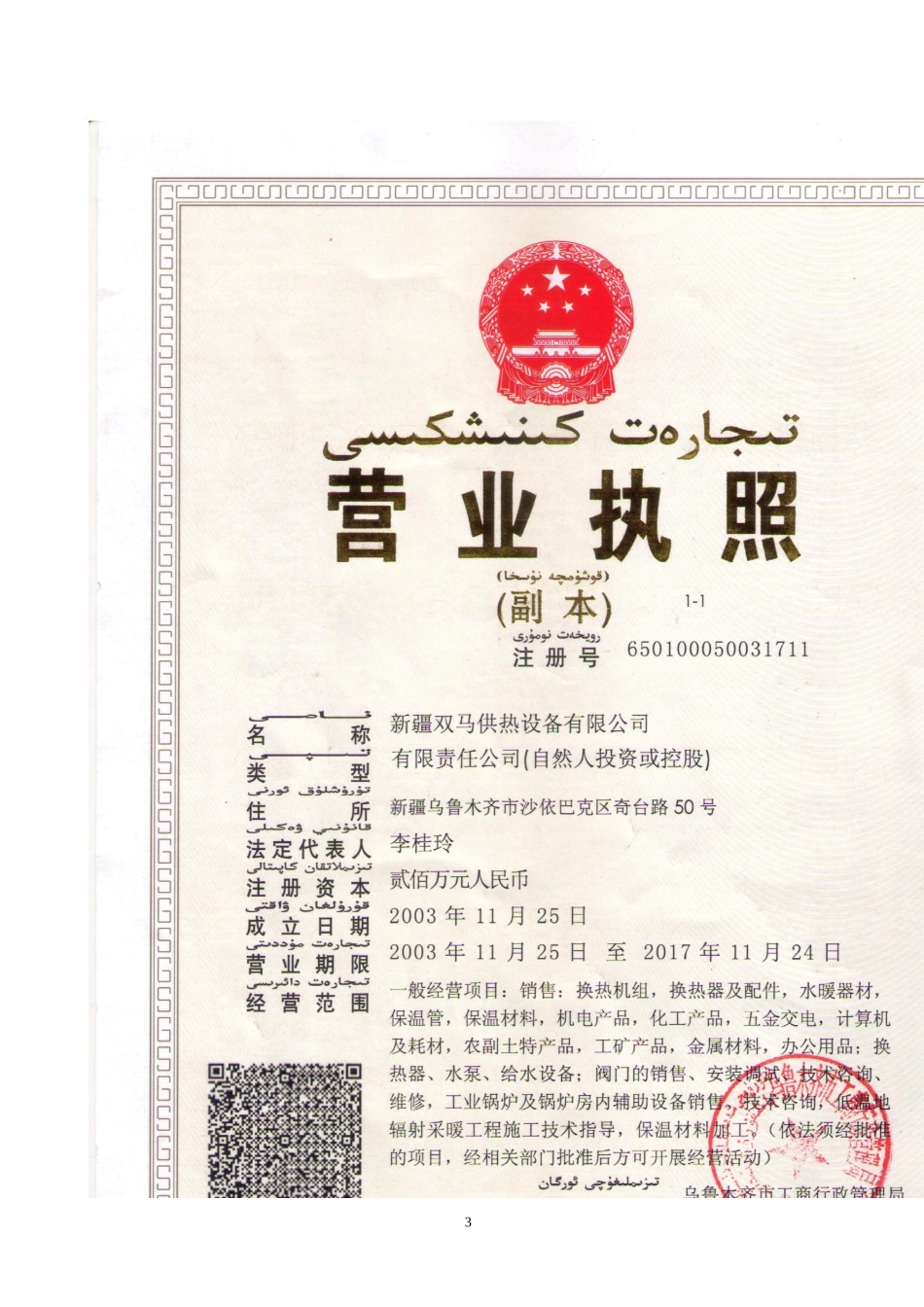

变频恒压供水方案1单位名称：新疆双马供热设备有限公司2015年9月单位资质2345678一、工程概况1、根据建设单位提供的工程参数：楼高24层，总用水量75.6m3/d，单位小时最大用水量9.45m3/h；水泵房设在地下3层，恒压供水设备水源采用22m3的生活水箱加压供水二、采用无负压变频恒压供水设计及报价1、设备简述：1.1、建设一个符合设计要求的生活水箱，把市政自来水放进水箱变频恒压供水至用户。2、变频恒压供水设备组成：我公司生产系列水箱（池）式全自动变频恒压给水设备，是利用微机控制和PLC可编辑控制技术及应用变频调速器对水泵工况进行全自动恒压供水控制节能设备。该产品是由给水泵机组、水泵基础配件、进出水管路、阀门、稳压罐、压力变送器、水位控制器、智能型变频控制柜组成。3、设备主要性能特点:3.1、设备标准配置的水泵、阀门、止回阀、软接头、仪表等均为优质名牌产品，能保证设备的可靠运行。3.2、控制原件选择档次高。设备配置经过精心筛选，具有可靠的质量保证。如水泵选南方泵或格兰富泵；变频器选台湾普传、ABB、西门子、施耐德；可编程控制器、断路器、接触器、继电器选西门子、施耐德等国内外知名品牌产品，高性能配置使整机寿命更长。3.3、完美的中文人机界面。人机界面与先进的PLC可编程控制技术结合，时时通讯监控各台水泵的工作状态，灵活的现场参数设定，对设定压力值及测量值、运行频率、运行电流、系统故障等参数显示，使人机界面一目了然，便于操作及管理。3.4、设备中同流量的水泵全部采用先启先停，后启后停，循环变频启停，循环交替切换的工作方式。3.5、控制精度高，压力控制精度≤0.01MPa。用户根据供水压力要求设定压力值，设定后供水压力稳定，无超调。3.6、定时换泵功能。由于系统是根据管网用水量的多少来决定投入运行水泵的台数，所以当用水量长期在某一小范围内变化时就会使得某台水泵长期运行而磨损严重，而其他水泵长期不使用造成生锈，设定本功能后则可方便的解决该问题。(需在订货时选择的功能)3.7、定时开关机控制。系统内可设有定时控制，如果用户只需要在一天中的某段时间内运行，则可设定每天的开机、关机时间，进行定时控制。(需在订货时选择的功能)3.8、故障自动报警功能。当自动系统发生故障时，能够自动转换至工频运行，确保供水不间断，并发出故障报警，通知值班人员检修。3.9、完善的保护功能。设备除具有常规的过流、过载、9过压、过热、缺相、短路、漏电等多种保护功能和故障诊断功能外，还具有缺水、超压、防水锤等多重保护功能，以及具有市政停水防操作系统、应急备用功能、停电自动恢复功能，从而确保设备运行及供水安全可靠。三、设计依据标准：1、《建筑给水排水设计规范》---（GB50015-2003）2、《高层建筑给水排水设计手册》---（GB50015-2003）3、《生活饮用水二次供水卫生规范》4、《民用建筑电气设计规范》---GB/T50265-975、《微机控制变频给水设备》---（JG/T3009-93）6、《电压成套开关设备及控制设备》7、《管网叠压供水设备选用与安装》---06SS1098、《无负压给水设备标准》----（CJ/T265-2007）9、《建筑防雷设计规范》四、设备安装使用的基本要求：1、设备安装场所要用水泥作地基，保证地平坚固；2、供电电源：市电、自备电网、柴油发电机；3、电源：3相4线，380V（±10%），50Hz；4、输入电压，三相380V±10％50Hz±2Hz5、压力控制精度≤0.01Mpa6、过载能力130％一分钟，180％立即保护7、安装安装要求通风良好，环境温度0~40℃，相对湿度≤90%，无水珠凝露；8、设备周围无腐蚀性气体、无尘埃、无金属粉尘、避免震动、高温及雨水淋湿场所；9、设备房必须设有排水设施，设备外围设排水设施，保证地面无积水；10、柜体外壳及接地端子要良好接地，接地电阻≤4Ω；11、控制方式，自动、手动，变频软启动12、安装于室内通风良好的场所，并与周围相邻物品保持足够的空间。五、系统工作简解全自动变频恒压供水设备，由压力变送器采集用户管网压力，智能控制柜根据管网压力与设定压力对比，根据用户用水流量的变化改变水泵转速、台数投入，实现全自动变频恒压变量给水。水泵配置为3台主泵、2台辅泵，共5台，泵组工...
