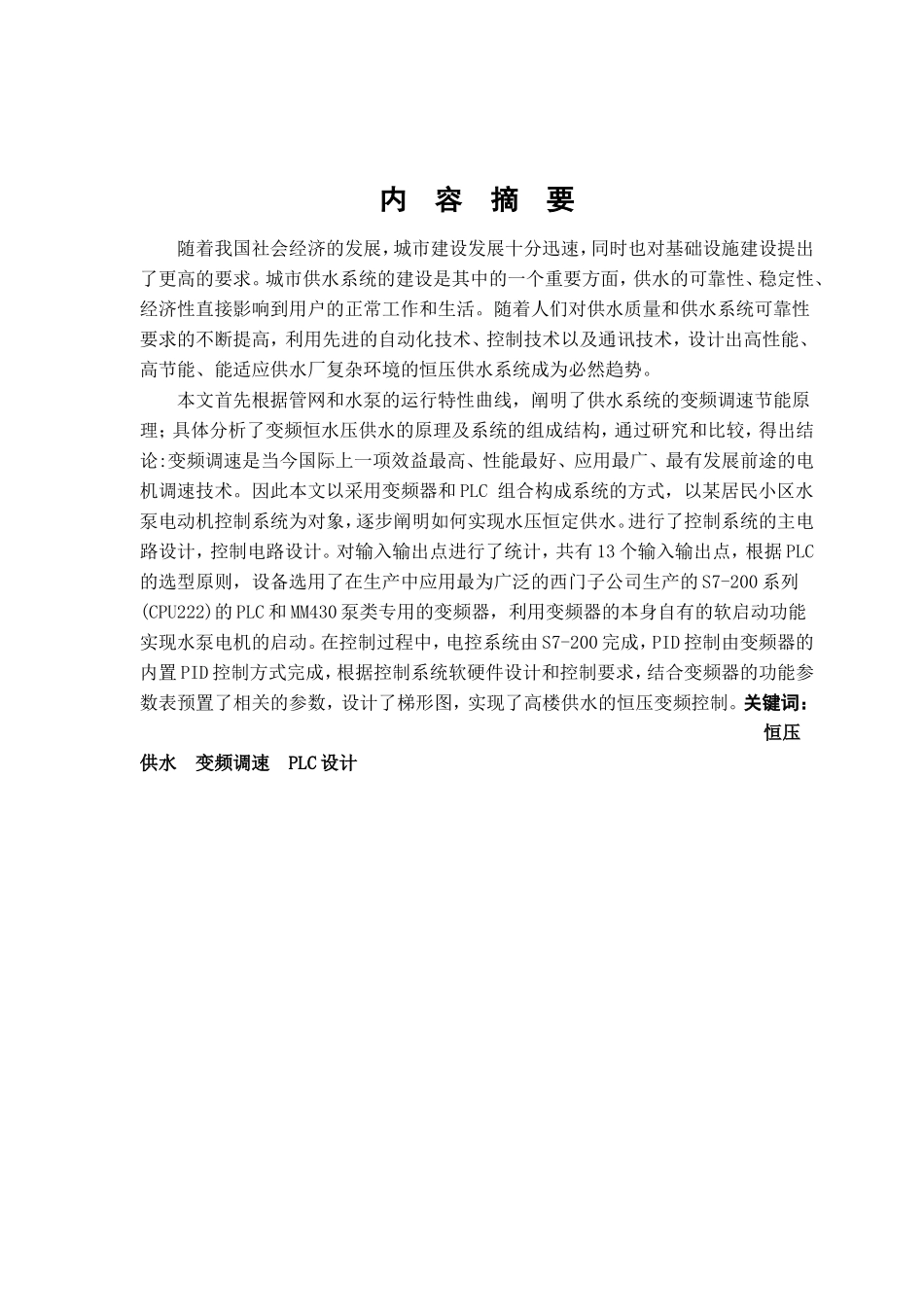

内容摘要随着我国社会经济的发展,城市建设发展十分迅速,同时也对基础设施建设提出了更高的要求。城市供水系统的建设是其中的一个重要方面,供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活。随着人们对供水质量和供水系统可靠性要求的不断提高,利用先进的自动化技术、控制技术以及通讯技术,设计出高性能、高节能、能适应供水厂复杂环境的恒压供水系统成为必然趋势。本文首先根据管网和水泵的运行特性曲线,阐明了供水系统的变频调速节能原理;具体分析了变频恒水压供水的原理及系统的组成结构,通过研究和比较,得出结论:变频调速是当今国际上一项效益最高、性能最好、应用最广、最有发展前途的电机调速技术。因此本文以采用变频器和PLC组合构成系统的方式,以某居民小区水泵电动机控制系统为对象,逐步阐明如何实现水压恒定供水。进行了控制系统的主电路设计,控制电路设计。对输入输出点进行了统计,共有13个输入输出点,根据PLC的选型原则,设备选用了在生产中应用最为广泛的西门子公司生产的S7-200系列(CPU222)的PLC和MM430泵类专用的变频器,利用变频器的本身自有的软启动功能实现水泵电机的启动。在控制过程中,电控系统由S7-200完成,PID控制由变频器的内置PID控制方式完成,根据控制系统软硬件设计和控制要求,结合变频器的功能参数表预置了相关的参数,设计了梯形图,实现了高楼供水的恒压变频控制。关键词:恒压供水变频调速PLC设计目录内容摘要和关键词.………………………………………………………………………1一绪论.……………………………………………………………………………………1(一)引言.………………………………………………………………………………1(二)供水系统的现况及本人的主要工作………………………………………………11、国内外变频恒压供水系统的现况……………………………………………………12、本人的主要工作………………………………………………………………………1二变频恒压供水的理论分析…………………………………………………………1(一)水泵的工作原理……………………………………………………………………2(二)供水电机的搭配……………………………………………………………………2(三)水泵的调节方式……………………………………………………………………3(四)恒压供水系统的能耗分析………………………………………………………3(五)水锤效应的产生与消除…………………………………………………………41、水锤现象的产生……………………………………………………………………42、水锤现象的消除……………………………………………………………………5(六)延长水泵寿命的其他因素…………………………………………………………5三、变频恒压供水控制系统硬件的设计…………………………………………………5(一)变频恒压供水控制系统的构成方案………………………………………………6(二)变频恒压供水系统的控制方案……………………………………………………6(三)供水设备选择原则…………………………………………………………………71、设定供水压力经验数据………………………………………………………………7(四)变频器的选择………………………………………………………………………7(五)压力传感器的选择…………………………………………………………………8(六)水位传感器的选择…………………………………………………………………8(七)其他低压电器的选择………………………………………………………………81、断路器的选择…………………………………………………………………………82、接触器的选择…………………………………………………………………………93、PLC选型的基本原则…………………………………………………………………9(八)I/O的分配………………………………………………………………………10(九)系统硬件线路设计………………………………………………………………10四、变频恒压供水控制系统软件的设计………………………………………………11(...
