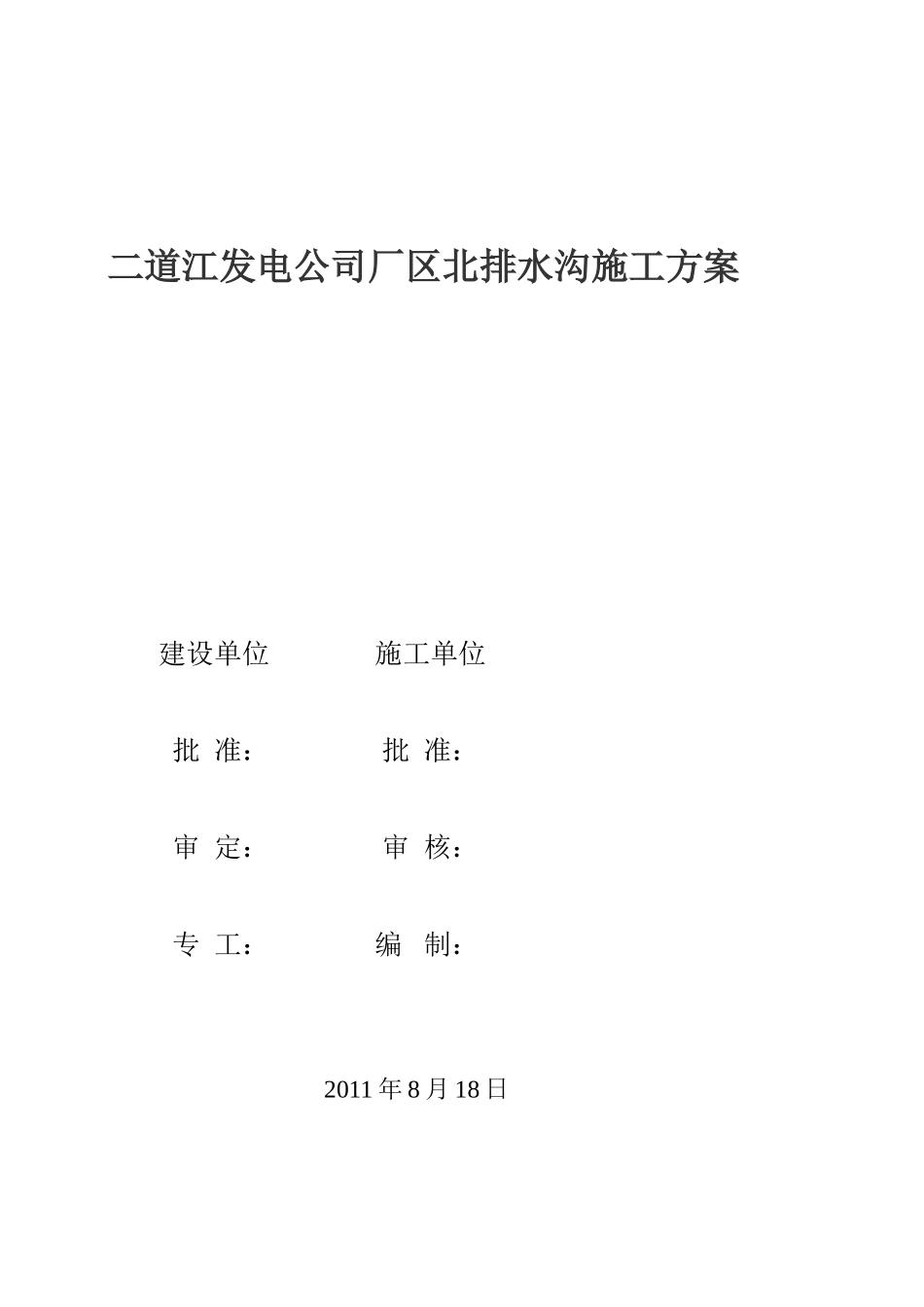

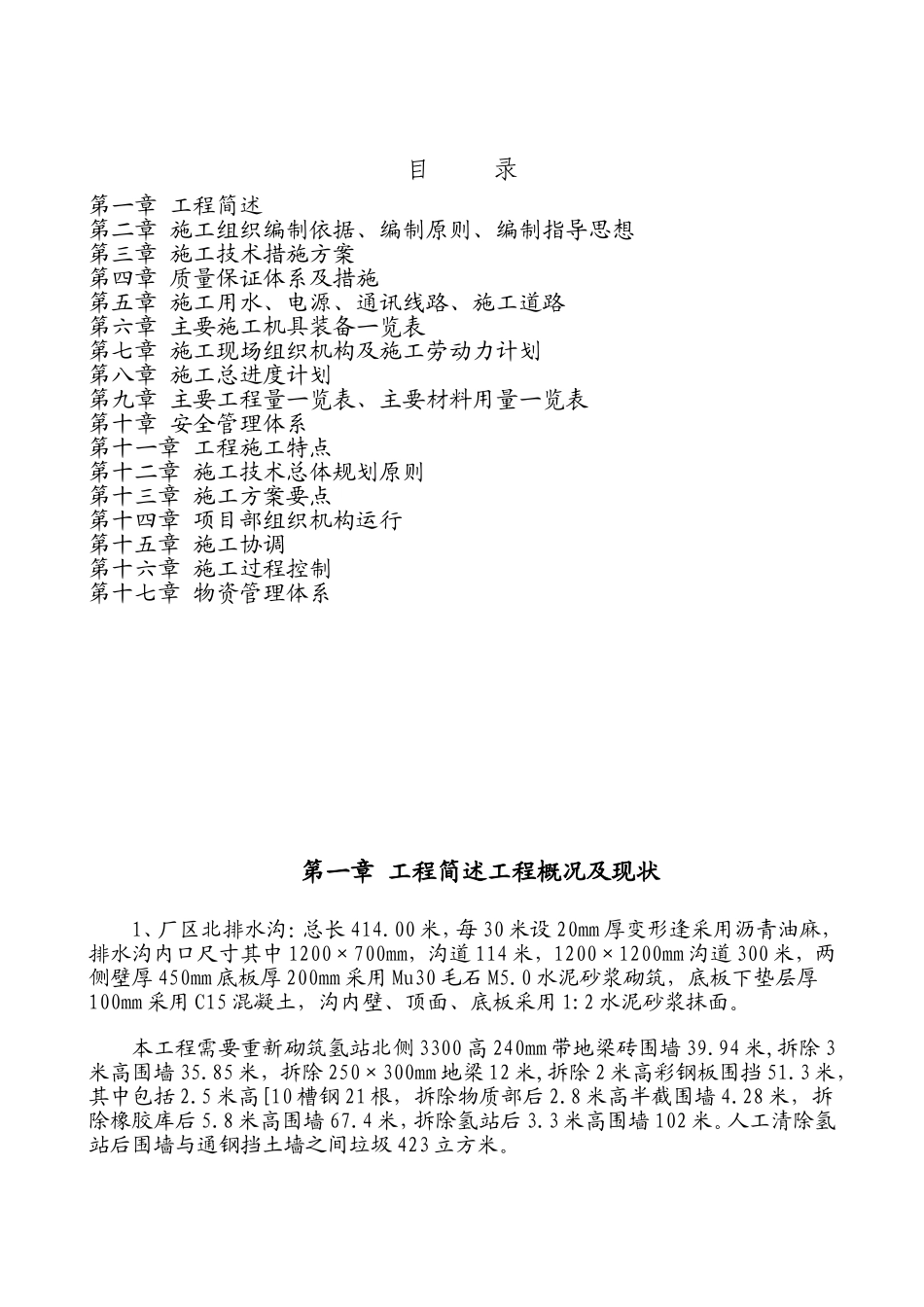

二道江发电公司厂区北排水沟施工方案建设单位施工单位批准:批准:审定:审核:专工:编制:2011年8月18日目录第一章工程简述第二章施工组织编制依据、编制原则、编制指导思想第三章施工技术措施方案第四章质量保证体系及措施第五章施工用水、电源、通讯线路、施工道路第六章主要施工机具装备一览表第七章施工现场组织机构及施工劳动力计划第八章施工总进度计划第九章主要工程量一览表、主要材料用量一览表第十章安全管理体系第十一章工程施工特点第十二章施工技术总体规划原则第十三章施工方案要点第十四章项目部组织机构运行第十五章施工协调第十六章施工过程控制第十七章物资管理体系第一章工程简述工程概况及现状1、厂区北排水沟:总长414.00米,每30米设20mm厚变形逢采用沥青油麻,排水沟内口尺寸其中1200×700mm,沟道114米,1200×1200mm沟道300米,两侧壁厚450mm底板厚200mm采用Mu30毛石M5.0水泥砂浆砌筑,底板下垫层厚100mm采用C15混凝土,沟内壁、顶面、底板采用1:2水泥砂浆抹面。本工程需要重新砌筑氢站北侧3300高240mm带地梁砖围墙39.94米,拆除3米高围墙35.85米,拆除250×300mm地梁12米,拆除2米高彩钢板围挡51.3米,其中包括2.5米高[10槽钢21根,拆除物质部后2.8米高半截围墙4.28米,拆除橡胶库后5.8米高围墙67.4米,拆除氢站后3.3米高围墙102米。人工清除氢站后围墙与通钢挡土墙之间垃圾423立方米。2、水塔区排水沟总长63.00米,每30米设20mm厚变形逢采用沥青油麻,排水沟内口尺寸宽度1400m,深度由620mm至1740mm。两侧壁厚根据深度顶面由450mm变为780面厚度由510mm变为87mm,底板厚250mm采用Mu30毛石M5.0水泥砂浆砌筑,底板下垫层厚100mm采用C15混凝土,沟内壁、顶面、底板采用1:2水泥砂浆抹面20mm,外墙用1:1水泥砂浆勾缝。在排水沟顶面进口处前14.5米长采用钢制排水箅子,其余铺设预制混凝土盖板。3、加氯间东侧生产、生活污水主排水管道为DN600混凝土排水管道,本次需要将原有2趟管道拆除更换DN600混凝土排水管道40米,砌筑4.5米深排水井2座。原有的1500mm宽及1600mm的循环水沟及电缆沟底需要采用20号槽钢及钢板进行加固支顶共计沟底加固宽度5米,共计使用槽钢50米。第二章施工组织编制依据、编制原则、编制指导思想2.1编制依据参照下列技术规范:1、SDJ280-90《电力建设施工及验收技术规范》(水工结构工程篇)2、DL/T5024-2005《电力工程地基处理技术规程》3、JGJ79-2002《建筑基础处理技术规范》4、SDJ-207-82《水工混凝土施工规范》5、GB50204-2002《混凝土结构工程施工质量验收规范》6、GB50208-2002《地下防水工程质量验收规范》7、JGJ18-96《钢筋焊接及验收规程》8、GB50212-2002《建筑防腐工程施工及验收规范》9、GBJ107-87《混凝土强度检验评定标准》10、GB50300-2001《建筑工程施工质量验收评定统一标准》11、二道江发电公司厂区北排水沟施工工程招标文件。其它适用的有关规范、岩土工程勘察报告、有关建设方、设计监理文件等。2.2编制原则(1)精心组织,科学管理,合理配置各种资源,做到连续均衡生产。(2)满足业主对工程工期、质量、投资、安全生产、文明施工、环境保护要求的原则。(3)服从业主、服从设计、服从监理,团结协作,一切为工程服务;2.3编制指导思想(1)体现优势:根据工程特点,结合我公司在建筑工程技术领域的技术组织与运用优势,以及我公司承担的该类毛石砌筑施工所积累的成功经验,充分体现我公司先进的技术管理与运用能力,确保业主对工程工期、质量及安全生产、文明施工、环境保护等的要求;(2)科学管理:通过标准化、规范化的管理手段,实现全员、全过程、全方位、全天候控制工序和工艺,保证施工质量。(3)保障资源:我公司将组织最强最精干的人员、设备投入本工程的施工,采用合理先进施工工艺,确保工程的施工质量和施工工期,确保环境符合业主要求。第三章施工技术措施方案3.1排水沟施工流程施工流程图测量放线→机械挖方→人工平整沟底→验槽→C15混凝土垫层浇筑→↓↓↓↓拆除土方预留素土围墙外运回填土夯实→毛石底板砌筑→毛石沟壁砌筑→沟壁外墙勾缝→内墙砂浆抹面→回填土方↓围墙毛石基层砌筑→浇筑围墙混凝土过梁→砌...
