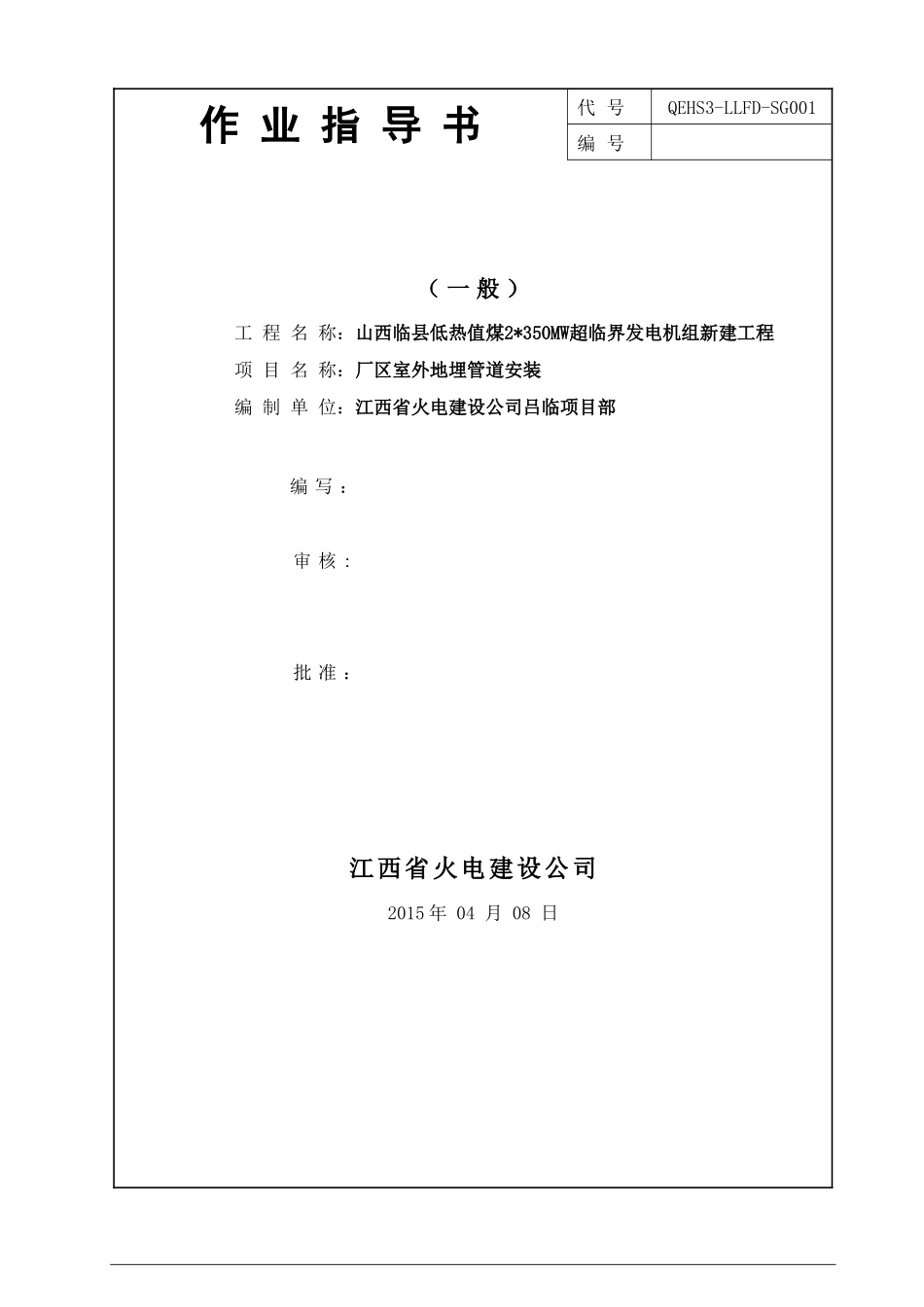

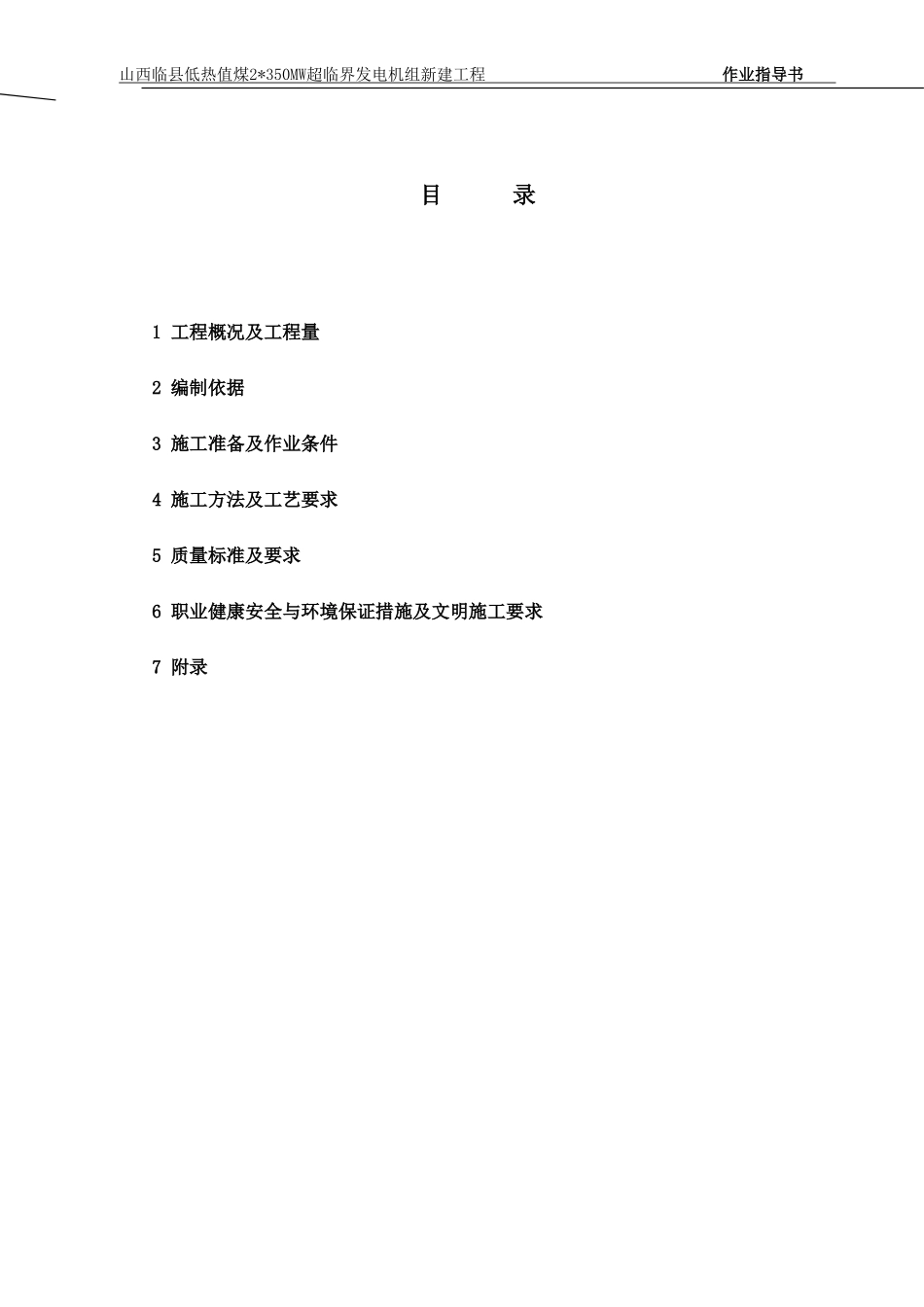

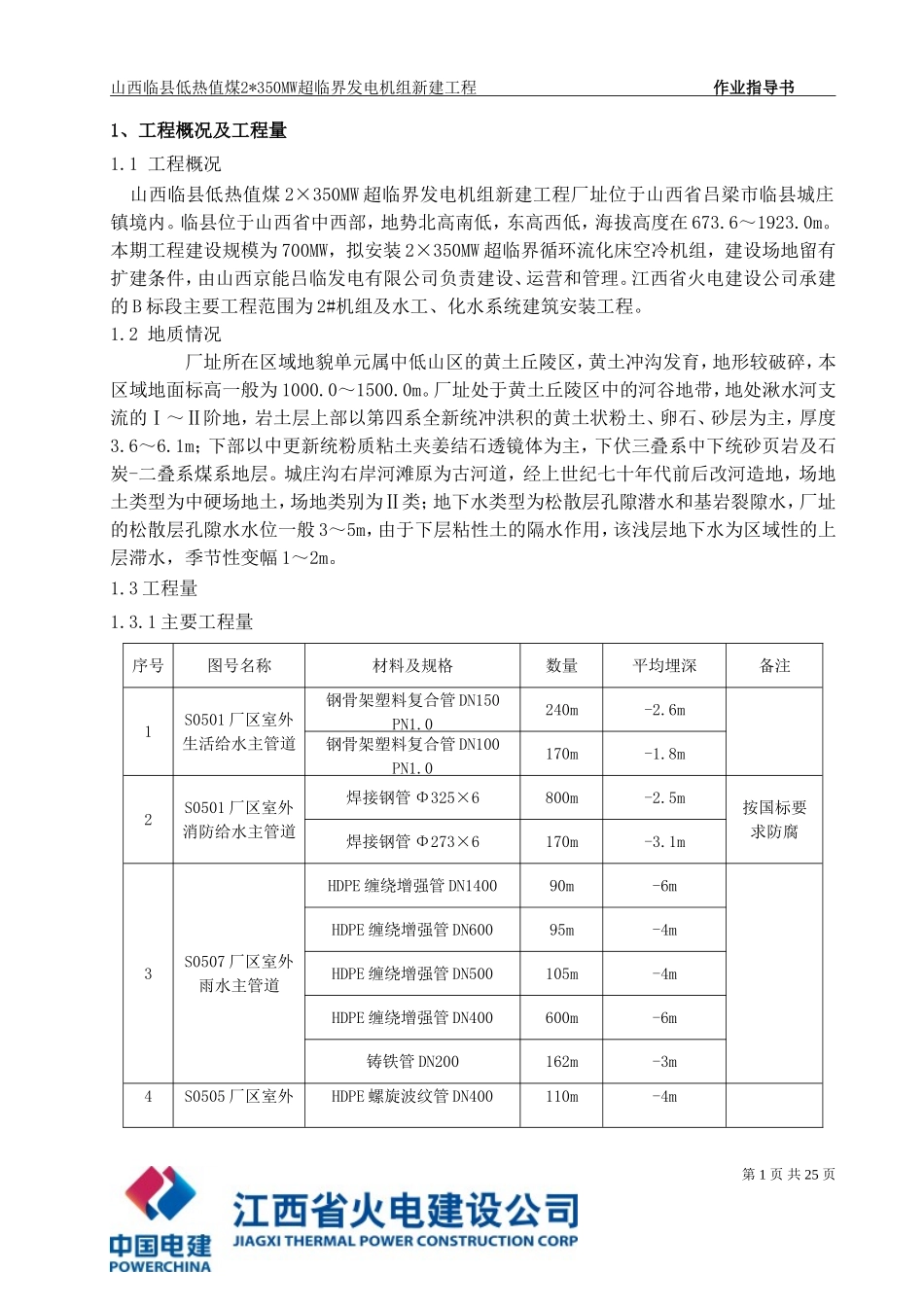

作业指导书代号QEHS3-LLFD-SG001编号（一般）工程名称：山西临县低热值煤2*350MW超临界发电机组新建工程项目名称：厂区室外地埋管道安装编制单位：江西省火电建设公司吕临项目部编写：审核:批准：江西省火电建设公司2015年04月08日山西临县低热值煤2*350MW超临界发电机组新建工程作业指导书目录1工程概况及工程量2编制依据3施工准备及作业条件4施工方法及工艺要求5质量标准及要求6职业健康安全与环境保证措施及文明施工要求7附录第1页共25页山西临县低热值煤2*350MW超临界发电机组新建工程作业指导书1、工程概况及工程量1.1工程概况山西临县低热值煤2×350MW超临界发电机组新建工程厂址位于山西省吕梁市临县城庄镇境内。临县位于山西省中西部，地势北高南低，东高西低，海拔高度在673.6～1923.0m。本期工程建设规模为700MW，拟安装2×350MW超临界循环流化床空冷机组，建设场地留有扩建条件，由山西京能吕临发电有限公司负责建设、运营和管理。江西省火电建设公司承建的B标段主要工程范围为2#机组及水工、化水系统建筑安装工程。1.2地质情况厂址所在区域地貌单元属中低山区的黄土丘陵区，黄土冲沟发育，地形较破碎，本区域地面标高一般为1000.0～1500.0m。厂址处于黄土丘陵区中的河谷地带，地处湫水河支流的Ⅰ～Ⅱ阶地，岩土层上部以第四系全新统冲洪积的黄土状粉土、卵石、砂层为主，厚度3.6～6.1m；下部以中更新统粉质粘土夹姜结石透镜体为主，下伏三叠系中下统砂页岩及石炭-二叠系煤系地层。城庄沟右岸河滩原为古河道，经上世纪七十年代前后改河造地，场地土类型为中硬场地土，场地类别为Ⅱ类；地下水类型为松散层孔隙潜水和基岩裂隙水，厂址的松散层孔隙水水位一般3～5m，由于下层粘性土的隔水作用，该浅层地下水为区域性的上层滞水，季节性变幅1～2m。1.3工程量1.3.1主要工程量序号图号名称材料及规格数量平均埋深备注1S0501厂区室外生活给水主管道钢骨架塑料复合管DN150PN1.0240m-2.6m钢骨架塑料复合管DN100PN1.0170m-1.8m2S0501厂区室外消防给水主管道焊接钢管Φ325×6800m-2.5m按国标要求防腐焊接钢管Φ273×6170m-3.1m3S0507厂区室外雨水主管道HDPE缠绕增强管DN140090m-6mHDPE缠绕增强管DN60095m-4mHDPE缠绕增强管DN500105m-4mHDPE缠绕增强管DN400600m-6m铸铁管DN200162m-3m4S0505厂区室外HDPE螺旋波纹管DN400110m-4m第2页共25页山西临县低热值煤2*350MW超临界发电机组新建工程作业指导书生活污水主管道HDPE螺旋波纹管DN300160m-2.5m5S0503厂区室外生产给水主管道焊接钢管Φ219×6430m-2.1m按国标要求防腐焊接钢管Φ273×6645m-3m6S0408生活消防及公用蓄水池布置图HDPE螺旋波纹管DN/ID400SN855m-3m按国标要求防腐焊接钢管Φ426×870m-2.2m焊接钢管Φ273×892m-4.2m7S0303辅机循环水主管道安装图焊接钢管Φ630×8208m-2.4m按国标要求防腐焊接钢管Φ273×7102m-1.5m因图纸不全，部分量未列出2、编写依据2.1山西临县低热值煤2×350MW超临界发电机组新建工程勘测结果2.2华北电力设计院地埋部分管道安装图2.3《工程建设施工企业质量管理规范》GB/T50430－20072.4《电力建设施工技术规范第5部分：管道及系统》DL5190.5—20122.5《电力建设施工质量验收及评价规程第5部分：管道及系统》DL/T5210.5—20092.6《焊接工艺评定规程》DL/T868—20042.7《火力发电厂焊接技术规程》DL/T869—20122.8《电力建设施工质量验收及评价规程第7部分：焊接》DL/T5210.5—20142.9《火力发电厂工程测量技术规程》DL/T5001－20042.10《起重机械安全规程第1部分：总则》GB6067.1－20102.11《建筑工程质量验收统一标准》GB50300-20012.12《建筑防腐蚀工程施工及验收规范》GB50212－20022.13《电力建设安全工作规程第一部分：火力发电厂》DL5009.1-20022.14《电力建设安全施工管理规定》电建[1995]671号2.15《施工工艺纪律》（第三版）江西省火电建设公司2.16《给水排水管道工程施工及验收规范》GB50268－20082.17《建筑施工土石方工程安全技术规范》JGJ180-20092.18《给水用钢骨架聚乙烯塑料复合管》CJ/T123-2004第3页共25页山西临县低热值煤2*350MW超临界发电机组新建工程作业指导书3、施工准备及条件3...
