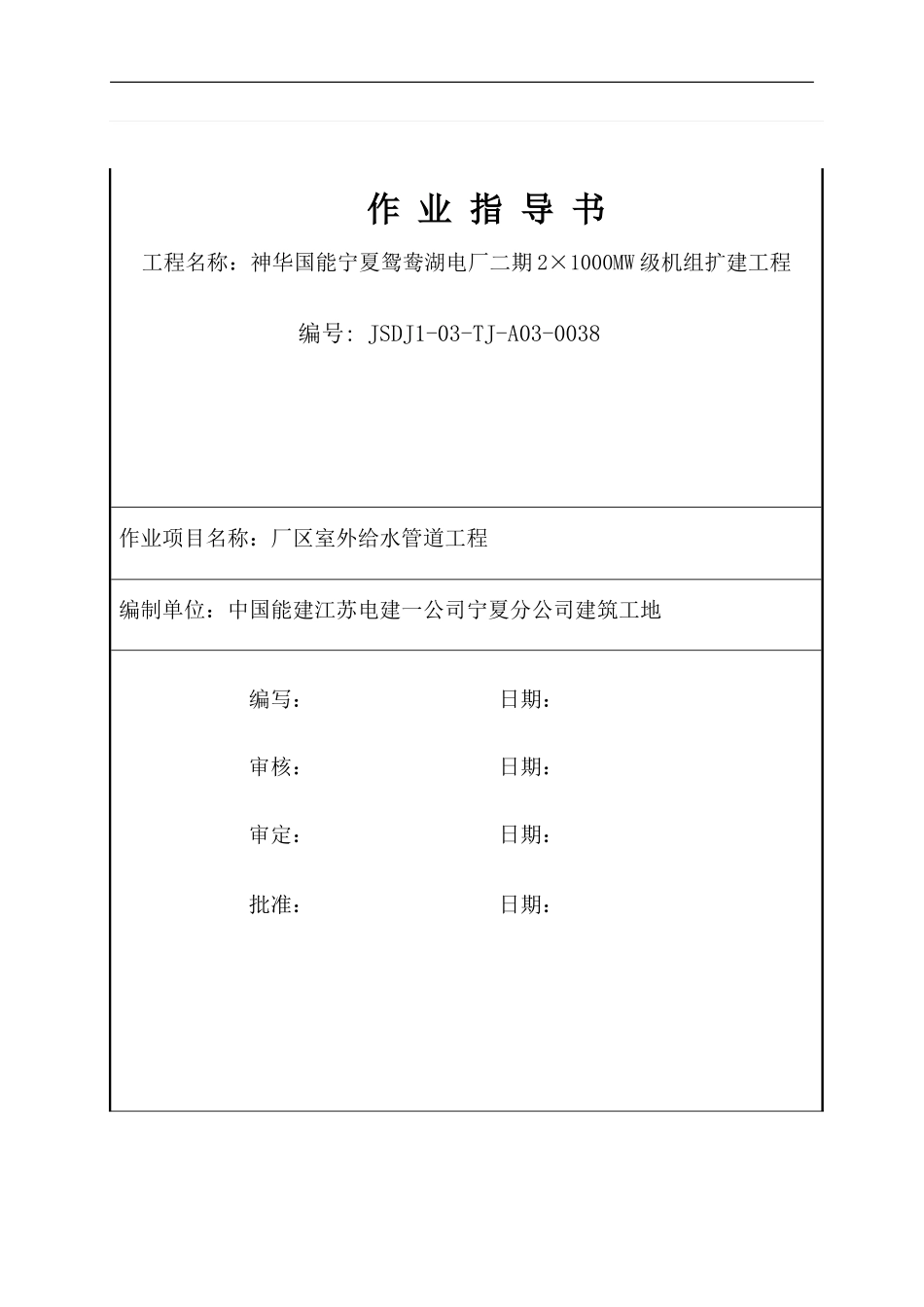

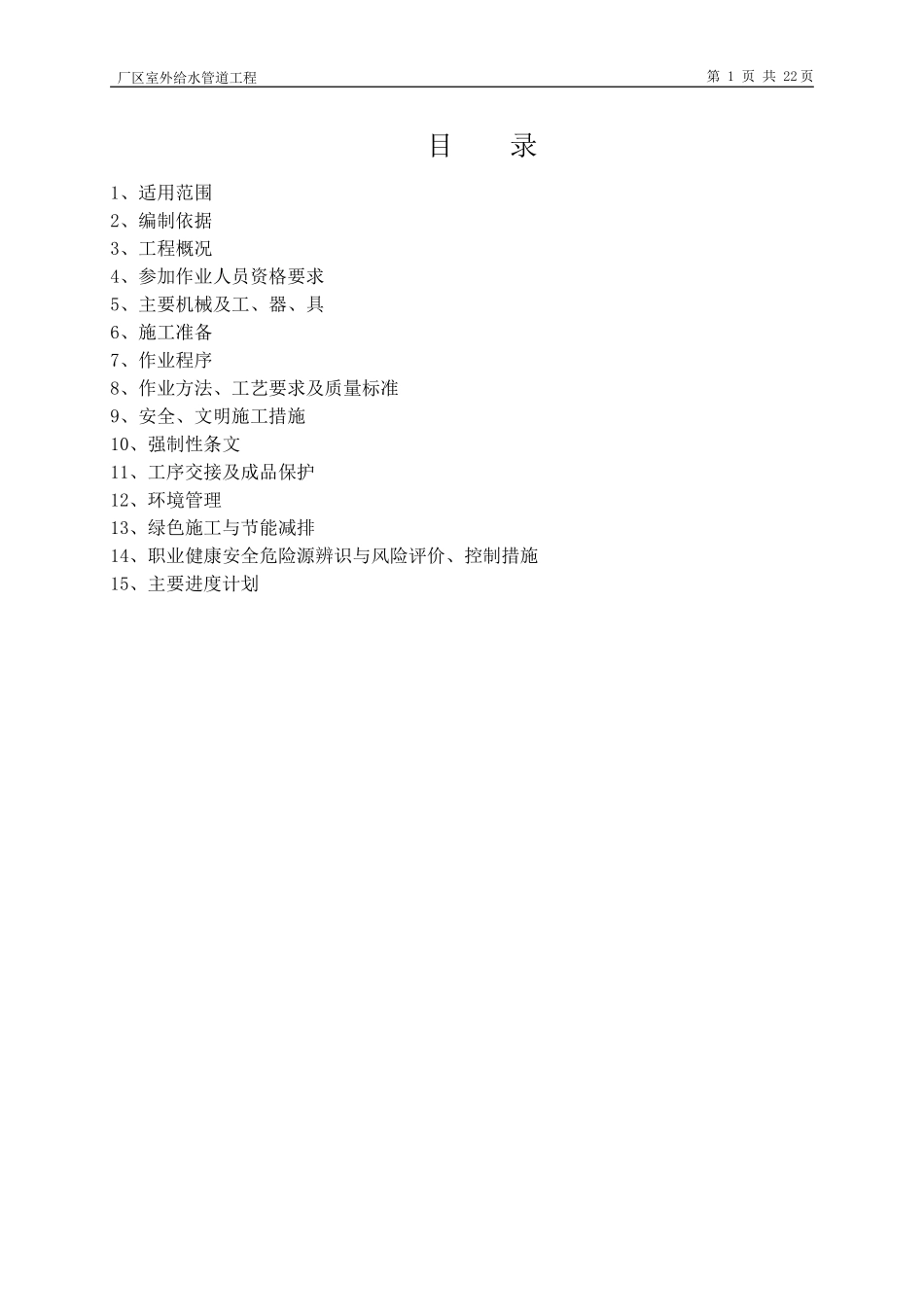

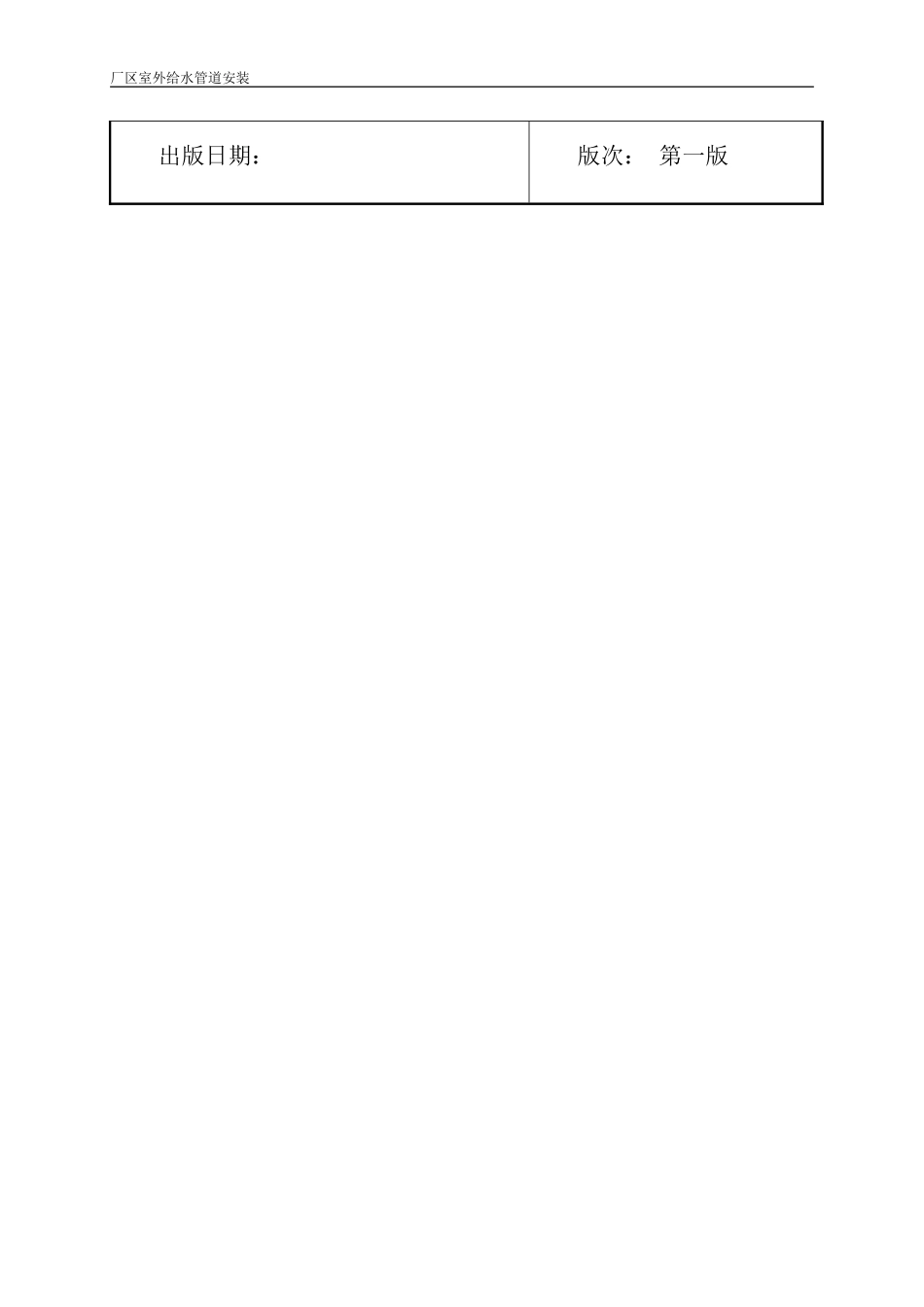

作业指导书工程名称：神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程编号:JSDJ1-03-TJ-A03-0038作业项目名称：厂区室外给水管道工程编制单位：中国能建江苏电建一公司宁夏分公司建筑工地编写：日期：审核：日期：审定：日期：批准：日期：厂区室外给水管道安装出版日期：版次：第一版第1页共22页厂区室外给水管道工程目录1、适用范围2、编制依据3、工程概况4、参加作业人员资格要求5、主要机械及工、器、具6、施工准备7、作业程序8、作业方法、工艺要求及质量标准9、安全、文明施工措施10、强制性条文11、工序交接及成品保护12、环境管理13、绿色施工与节能减排14、职业健康安全危险源辨识与风险评价、控制措施15、主要进度计划第2页共22页厂区室外给水管道工程适用范围本方案适用于神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段厂区给水管道安装。2、编制依据2.1《建筑工程施工质量验收统一标准》GB50300-20132.2《给水排水管道工程施工及验收规范》GB50268-20082.3《建筑地基基础工程施工质量验收规范》GB50202-20022.4《砌体工程施工质量验收规范》GB50203-20112.5《混凝土结构工程施工及验收规范》GB50204-20022.6《建筑地基处理技术规范》(JGJ79-2012)2.7《施工现场临时用电安全技术规范》JGJ46-20052.8《建筑工程施工现场供用电安全规范》GB50194-20142.9《建筑施工安全检查标准》JGJ59-20112.10《电力建设施工质量验收及评价规程》（第1部分：土建工程）DL/T5210.1-20122.11《工程建设标准强制性条文》（电力工程部分）2011版2.12《工程建设标准强制性条文（房屋建筑部分）》2013版2.13《电力建设安全健康与环境管理规定》国电电源（2002）49号2.14《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20142.15《厂区室外生活、消防给水管道安装图》F1642IIS-S05012.16《神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段土建专业施工组织设计》3、工程概况及工程量3.1本工程为神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段厂区室外给水管道工程。给水管道包括生活给水、消防给水，生活给水管道材料采用DN100钢骨架塑料复合管，工作压力0.5MPa，管道之间为电熔焊接连接，管道与阀门之间为电熔法兰连接，管道埋深为自然地面向下1.2m左右阀门井采用D1200砖砌圆形立式闸阀井。消防给水管道采用（DN200、DN250、DN300）的焊接钢管，工作压力0.9MPa，管道之间为焊接连接，管道与阀门之间为法兰连接，管道埋深为自然地面向下1.5m左右，消火栓采用室外地下消火栓SA100/65型，采用GH4型环氧煤沥青冷缠带加强级防腐。阀门井采用砖砌圆形立式闸阀井D1200阀门井盖为DN800球墨铸铁。3.2主要工程量统计表：项目工程量项目工程量项目工程量钢骨架塑料复合管DN1001100m挖方9195m3阀门井10座第3页共22页厂区室外给水管道工程焊接钢管DN200510m填方8612m3室外消火栓25座焊接钢管DN250385m砖砌体38m3焊接钢管DN350565m砂石垫层563m34、参加作业人员资格要求4.1所有施工人员必须经过三级安全教育，考试合格方准上岗；具有较强的安全意识4.2所有施工人员工作前必须经过技术交底，方可进入施工现场，应具有较强的质量意识。4.3焊接人员的准备及要求4.3.1焊工应取得相应位置项目的施焊资格，持证上岗，焊工不允许超出资格证范围施焊。4.3.2焊工施焊前应熟悉作业方案，参加技术交底，严格按要求施焊。4.4技术人员应深入现场，根据技术措施进行技术监督和指导。4.5焊接材料的准备及要求4.5.1焊接时室外有风，应搭设帐篷，以达到防风、防雨、防雪的目的。4.5.2机具检查：焊工施焊前应检查焊机、焊枪等是否处于完好状态，并检验氩气纯度是否满足焊接要求。4.6工机具的准备及要求4.6.1本项目施焊的焊工要保证每人配置一台逆变直流焊机，且完好能正常使用。4.6.2焊机按规定摆放到位有序,接线接零完好，有防风、防雨措施；焊机必须挂牌标示清晰,符合规定要求。4.6.3焊工常用的施工工具配备齐全。4.7特殊工种工作人员均应持证上岗，挖机及驾驶员必须要有操作证。4.8施工班组长应能识图，并有较强的施工组织能力。4.9所有现场操作人员均应服从管理人员统一指挥、统一调...
