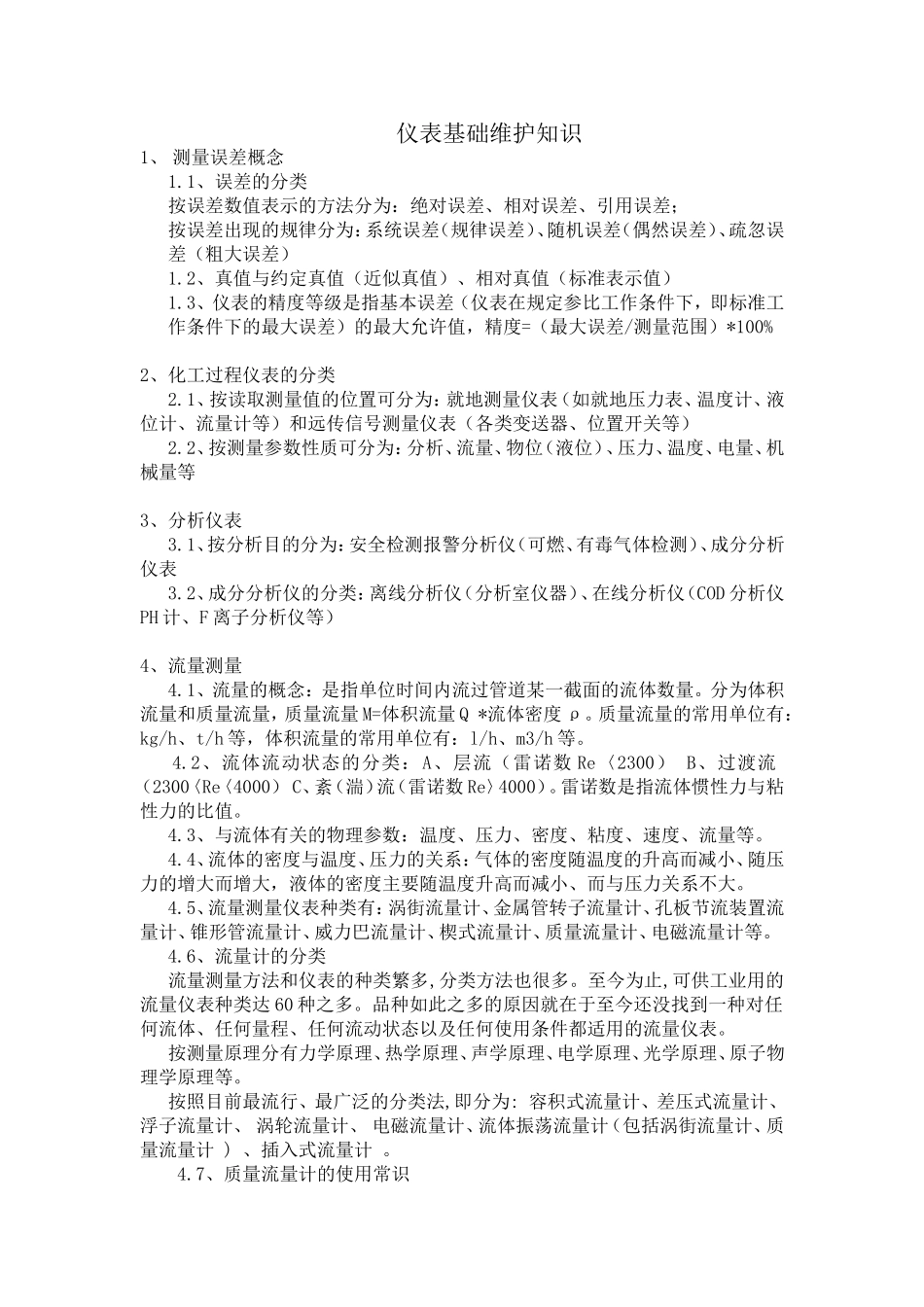

仪表基础维护知识1、测量误差概念1.1、误差的分类按误差数值表示的方法分为:绝对误差、相对误差、引用误差;按误差出现的规律分为:系统误差(规律误差)、随机误差(偶然误差)、疏忽误差(粗大误差)1.2、真值与约定真值(近似真值)、相对真值(标准表示值)1.3、仪表的精度等级是指基本误差(仪表在规定参比工作条件下,即标准工作条件下的最大误差)的最大允许值,精度=(最大误差/测量范围)*100%2、化工过程仪表的分类2.1、按读取测量值的位置可分为:就地测量仪表(如就地压力表、温度计、液位计、流量计等)和远传信号测量仪表(各类变送器、位置开关等)2.2、按测量参数性质可分为:分析、流量、物位(液位)、压力、温度、电量、机械量等3、分析仪表3.1、按分析目的分为:安全检测报警分析仪(可燃、有毒气体检测)、成分分析仪表3.2、成分分析仪的分类:离线分析仪(分析室仪器)、在线分析仪(COD分析仪PH计、F离子分析仪等)4、流量测量4.1、流量的概念:是指单位时间内流过管道某一截面的流体数量。分为体积流量和质量流量,质量流量M=体积流量Q*流体密度ρ。质量流量的常用单位有:kg/h、t/h等,体积流量的常用单位有:l/h、m3/h等。4.2、流体流动状态的分类:A、层流(雷诺数Re〈2300)B、过渡流(2300〈Re〈4000)C、紊(湍)流(雷诺数Re〉4000)。雷诺数是指流体惯性力与粘性力的比值。4.3、与流体有关的物理参数:温度、压力、密度、粘度、速度、流量等。4.4、流体的密度与温度、压力的关系:气体的密度随温度的升高而减小、随压力的增大而增大,液体的密度主要随温度升高而减小、而与压力关系不大。4.5、流量测量仪表种类有:涡街流量计、金属管转子流量计、孔板节流装置流量计、锥形管流量计、威力巴流量计、楔式流量计、质量流量计、电磁流量计等。4.6、流量计的分类流量测量方法和仪表的种类繁多,分类方法也很多。至今为止,可供工业用的流量仪表种类达60种之多。品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。按照目前最流行、最广泛的分类法,即分为:容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计(包括涡街流量计、质量流量计)、插入式流量计。4.7、质量流量计的使用常识质量流量计的使用场合:因质量流量计测量的是流体的质量流量,不受流体温度、压力、密度等参数变化的影响,且测量精度很高(可达0.1%),无直管段要求,固在一些要求进行精确测量和严格控制进料的场合以及用于贸易结算进行计量的时候,常常使用质量流量计进行流量测量。质量流量计的组成:包括传感器、变送器和显示单元三部分,传感器的敏感元件为测量管,安装在管道上,变送器和显示单元单独安装在传感器旁便于观察和维护的地方,二者之间有专用的多芯屏蔽电缆进行电气连接。科氏力质量流量计的结构分类:按照测量管的形状可分为直管式和弯管式,按照测量管的数量可分为单管式和双管式(常用双管式)。质量流量计的安装要求:A、安装地点不能有大的振动源,并应采取加固措施来稳定仪表附近的管道;B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近,以免受到强磁场的干扰;C、传感器与管道连接时不应有应力存在;D、直管式质量流量计最好垂直安装,若要水平安装则需使两根测量管处于同一水平面。E、弯管式质量流量计在测量液体时,弯管部分应朝下,在测量气体时弯管部分应朝上。质量流量计的投用与停用方法:A、质量流量计投用前,应检查其安装是否符合要求、管道是否吹洗干净、压力试验是否已完成;B、通电预热30分钟后启动流体运行,直到传感器温度等于流体的操作温度,切断下游阀并确保无泄露和保证满管时,对流量计进行调0;C、打开上、下游阀门,关闭旁路阀,将流量计投入使用;D、流量计停用时,对于易结垢的介质应打开排污阀将流量计中的介质排净,对于易凝固的介质应排净并用低压蒸汽或工厂风进行扫线,保证测量管内不残留介质。4.8、涡街流量计的使用常识涡街流...
