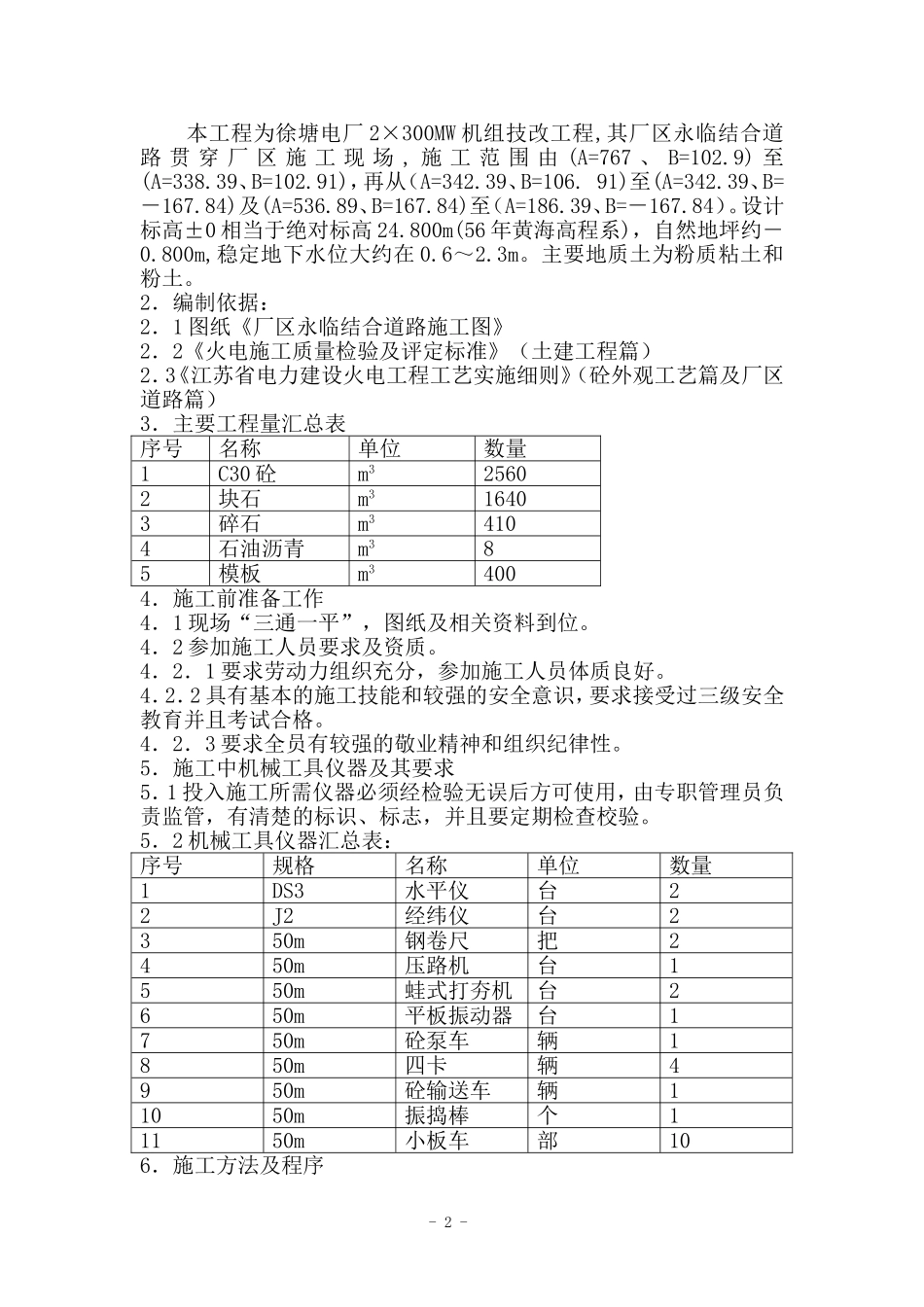

作业指导书编号：113工程名称：江苏徐塘发电有限责任公司2×300MW技改工程作业项目名称：厂区永临结合道路编制单位：江苏省电力建设第一工程公司徐塘分公司编写：费易生日期：2000.1.10审核：王家斌日期：2000.1.10审定：日期：-0-批准：日期：出版日期2000.2.23版次第一版目录1．工程概况2．编制依据3．主要工程量汇总4．施工前准备工作5．施工中机械工具、仪器及其要求6．施工程序及方法7．质量保证措施8．劳动力组织计划9．施工过程中技术记录要求10．安全措施及文明施工要求11．施工技术交底要求及签证12．施工进度计划１．工程概况：-1-本工程为徐塘电厂2×300MW机组技改工程,其厂区永临结合道路贯穿厂区施工现场,施工范围由(A=767、B=102.9)至(A=338.39、B=102.91)，再从（A=342.39、B=106.91)至(A=342.39、B=－167.84)及(A=536.89、B=167.84)至（A=186.39、B=－167.84）。设计标高±0相当于绝对标高24.800m(56年黄海高程系)，自然地坪约－0.800m,稳定地下水位大约在0.6～2.3m。主要地质土为粉质粘土和粉土。2．编制依据：2．1图纸《厂区永临结合道路施工图》2．2《火电施工质量检验及评定标准》（土建工程篇）2．3《江苏省电力建设火电工程工艺实施细则》（砼外观工艺篇及厂区道路篇）3．主要工程量汇总表序号名称单位数量1C30砼m325602块石m316403碎石m34104石油沥青m385模板m34004．施工前准备工作4．1现场“三通一平”，图纸及相关资料到位。4．2参加施工人员要求及资质。4．2．1要求劳动力组织充分，参加施工人员体质良好。4．2．2具有基本的施工技能和较强的安全意识，要求接受过三级安全教育并且考试合格。4．2．3要求全员有较强的敬业精神和组织纪律性。5．施工中机械工具仪器及其要求5．1投入施工所需仪器必须经检验无误后方可使用，由专职管理员负责监管，有清楚的标识、标志，并且要定期检查校验。5．2机械工具仪器汇总表：序号规格名称单位数量1DS3水平仪台22J2经纬仪台2350m钢卷尺把2450m压路机台1550m蛙式打夯机台2650m平板振动器台1750m砼泵车辆1850m四卡辆4950m砼输送车辆11050m振捣棒个11150m小板车部106．施工方法及程序-2-6．1考虑到施工路线较长，采取分段施工，先做贯穿主厂房的N1－N2－N3－N4（A=563.89、B=－167.84;A=342.39、B=－167.84）和N4－N8－N9－N10－N11－N12段(（A=342.39、B=106.91;A=342.39、B=－167.84）以便施工及交通方便,依次做N4－N5－N6－N7(A=342.39、B=－167.84、A=186.39、B=－167.84)及N12－N13－N14－N15－N16段（A=767、B=102.91；A=338.39、B=102.91）6.2施工顺序定位放线测设标高平整路基压路机压实铺设块石、碎石压路机压实立模浇砼拆模验收。6．3土石方工程当土面标高确定路基平整完毕后，经压路机压实可铺设块石、碎石，按照图纸要求的块石20cm碎石5cm进行铺设，再让压路机压七遍，复测标高后，方可立模浇砼。6．4砼工程6．4．1道路砼分两次浇筑，第一次浇灌15cm，第二次浇灌16cm，共计31cm。标号C30。正常情况下用砼输送车进行浇筑，若有特殊情况无法用砼输送车时，则改为何0.35m3搅拌机搅拌，四卡运送砼，平板振动器振捣。6．4．2砼浇筑前通知实验室，由试验室试配合格后开配合比，并视浇筑现场砂石含水率进行调整，浇筑时严格按照配合比进行施工，任何人不得擅自更改。6．4．3及时按规范要求做好试块送材料试验室。6．4．4砼浇筑过程中专人振捣，严禁过捣漏振并加强二次振捣。6．4．5砼浇筑完毕后，注意对砼浇水养护，以防干缩裂缝的产生。6．4．6纵缝间距3.5mm采用假缝型式，采用切割法施工，缝宽5mm、深3mm，内填填缝料，缩缝间距为4m，采用假缝型式，采用切割法施工。6．4．7施工缝采用胀缝，一般间距200－300m，道路转弯处设胀缝由永临结合道路，第一次施工为15cm，砼面层较薄，不设传力杆，缝宽宽20cm，面层下部下2/3设胀缝板，上部1/3内填填缝料。6．4．8用垫沥青填缝时，必须在砼浇后7天进行，填缝之前需将缝中砂石屑和碎石清理干净，然后将沥青填料加热至于1600c～1800c时进行施工，施工时在上层预留职20～30mm灌2号石油沥青，表面撒些黄砂，以防路面水渗入缝内。7.质量保证措施7．1质量标准必须符合《火电...
