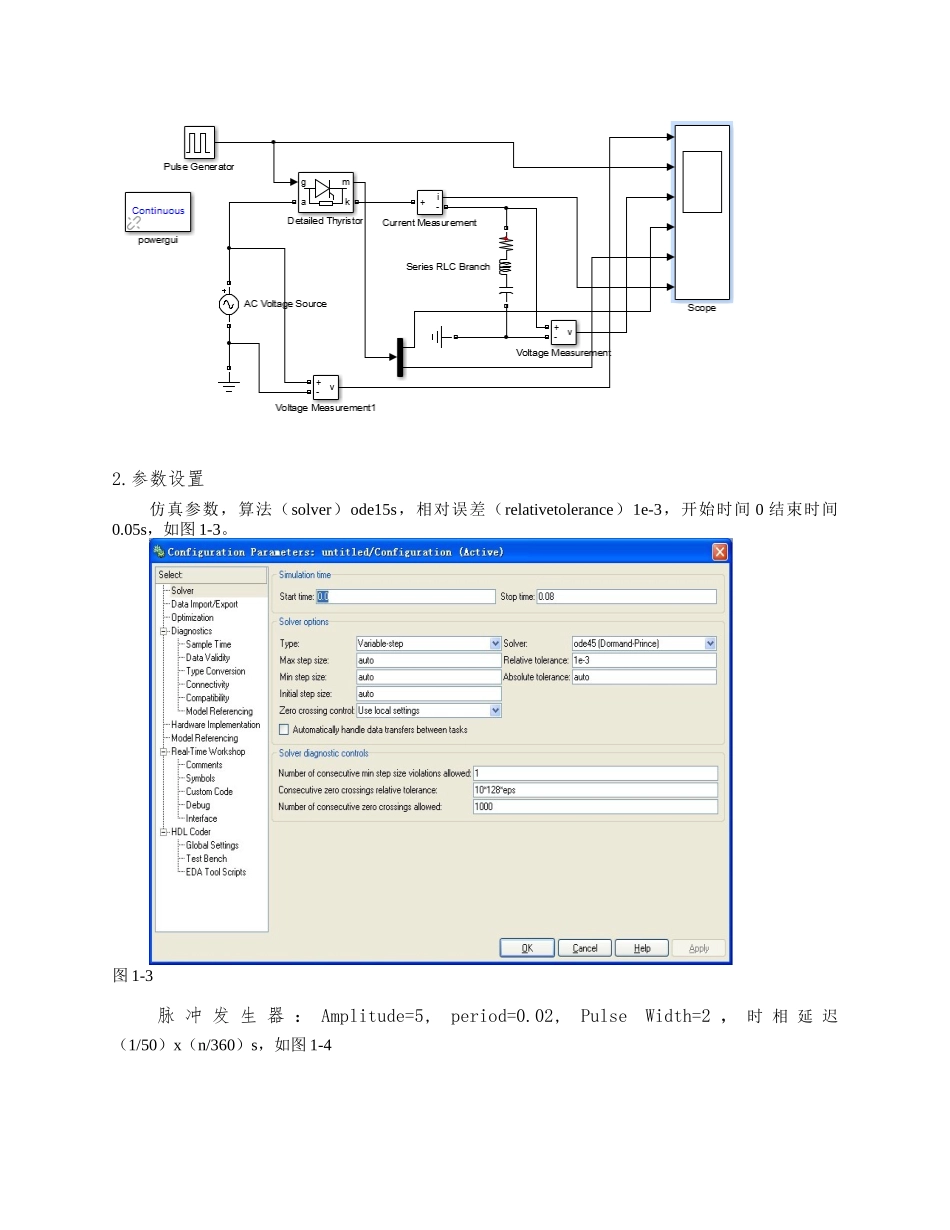

单相半波可控整流电路仿真实验一、实验目的和要求1.掌握晶闸管触发电路的调试步骤与方法；2.掌握单相半波可控整流电路在电阻负载和阻感负载时的工作；3.掌握单相半波可控整流电路MATLAB的仿真方法，会设置各个模块的参数。二、原理图单相半波可控整流电流（电阻性负载）原理图，晶闸管作为开关元件，变压器t器变换电压和隔离的作用，用u1和u2分别表示一次和二次电压瞬时值，二次电压u2为50hz正弦波波形如图所示，其有效值为u2，如图1-1。图1-1三、实验模型和参数设置2.参数设置仿真参数，算法（solver）ode15s，相对误差（relativetolerance）1e-3，开始时间0结束时间0.05s，如图1-3。图1-3脉冲发生器：Amplitude=5,period=0.02,PulseWidth=2，时相延迟（1/50）x（n/360）s，如图1-4图1-4电源参数，频率50hz，电压220v，如图1-5图1-5晶闸管：Ron=1e-3,Lon=1e-5,Vf=0.8,Ic=0,Rs=500,Cs=250e-9如图1-6图1-6晶闸管：Ron=1e-3,Lon=1e-5,Vf=0.8,Ic=0,Rs=500,Cs=250e-9.电源：Up=220,f=50Hz.脉冲发生器：Amplitude=5,period=0.02,PulseWidth=2情况一：R=1Ω,L=10mH;a=0°、30°、90°、120°、150°情况二：L=10mH;a=0°、30°、90°、120°、150°四、波形记录和实验结果分析（1）R=1Ω,L=10mH;a=0°时的波形图：（1）R=1Ω,L=10mH;a=60°时的波形图：（3）L=10mH;a=0°时的波形图：（4）L=10mH;a=60°时的波形图：在波形图中，从上到下依次代表电源电压、脉冲发生器电压、负载两端电压、晶闸管的电流、晶闸管两端电压和负载电流。分析对比这四张图可以知道，由于负载中有电感，因此晶闸管截止的时刻并不在电压源为负值的时刻，而是在流过晶闸管的电流为零的时刻；同时，在对比中可以发现在电感相同的情况下，电阻负载的存在会使关断时间提前。单相全波可控整流电路仿真实验
