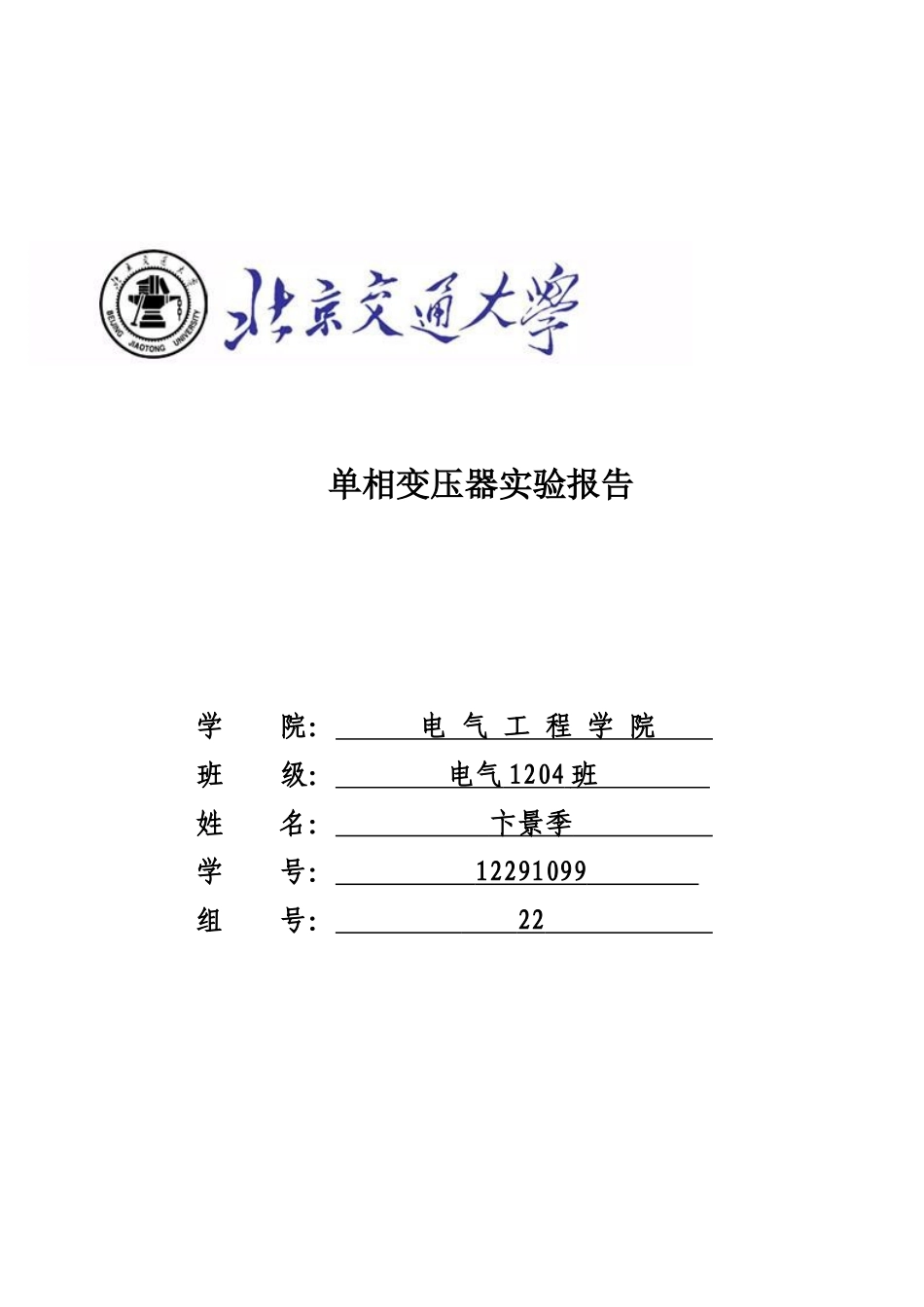

单相变压器实验报告学院:电气工程学院班级:电气1204班姓名:卞景季学号:12291099组号:22一、实验目的通过空载和短路实验测定变压器的变比和参数。通过负载实验测取变压器的运行特性。二、实验预习1、变压器的空载和短路实验有什么特点?实验中电源电压一般加在哪一方较合适?答:空载试验的电压一般加在低压侧,因为低压侧电压低,电流大,方便测量。短路试验就是负载实验,高压加额定电流,低压短路,得到试验数据。2、在空载和短路实验中,各种仪表应怎样联接才能使测量误差最小?答:在量程范围内,按实验要求电流表串联、电压表并联、功率表串联(同相端短接)。3、如何用实验方法测定变压器的铁耗及铜耗。答:空载实验所测得的功率为铁耗,短路实验所测得的功率为铜耗。三、实验项目1、空载实验测取空载特性U0=f(I0),P0=f(U0),cosφ0=f(U0)。2、短路实验测取短路特性UK=f(IK),PK=f(IK),cosφK=f(IK)。四、实验方法1、实验设备序号型号名称数量1D33数/模交流电压表1件2D32数/模交流电流表1件3D34-3智能型功率、功率因数表1件4DJ11三相组式变压器1件5D51波形测试及开关板1件2、屏上排列顺序D33、DJ11、D32、D34-3、D51、D42、D43图3-1空载实验接线图3、空载实验(1)在三相调压交流电源断电的条件下,按图3-1接线。被测变压器选用三相组式变压器DJ11中的一只作为单相变压器,其额定容量PN=77V·A,U1N/U2N=220/55V,I1N/I2N=0.35/1.4A。变压器的低压线圈a、x接电源,高压线圈A、X开路。(2)选好所有测量仪表量程。将控制屏左侧调压器旋钮向逆时针方向旋转到底,即将其调到输出电压为零的位置。(3)合上交流电源总开关,按下“启动”按钮,便接通了三相交流电源。调节三相调压器旋钮,使变压器空载电压U0=1.2UN,然后逐次降低电源电压,在1.2~0.3UN的范围内,测取变压器的U0、I0、P0。(4)测取数据时,U=UN点必须测,并在该点附近测的点较密,共测取数据7-8组。记录于表3-1中。(5)为了计算变压器的变比,在UN以下测取原方电压的同时测出副方电压数据也记录于表3-1中。表3-1序号实验数据计算数据U0(V)I0(A)P0(W)UAX(V)cosφ01660.0852.32750.562550.0541.52300.563480.0421.32000.654400.0340.91660.645330.0280.7136.70.76250.0230.5105.117160.0180.369.514、短路实验(1)按下控制屏上的“停止”按钮,切断三相调压交流电源,按图3-2接线(以后每次改接线路,都要关断电源)。将变压器的高压线圈接电源,低压线圈直接短路。图3-2短路实验接线图(2)选好所有测量仪表量程,将交流调压器旋钮调到输出电压为零的位置。(3)接通交流电源,逐次缓慢增加输入电压,直到短路电流等于1.1IN为止,在(0.2~1.1)IN范围内测取变压器的UK、IK、PK。(4)测取数据时,IK=IN点必须测,共测取数据6-7组记录于表3-2中。实验时记下周围环境温度(℃)。表3-2室温21℃序号实验数据计算数据UK(V)IK(A)PK(W)cosφK127.30.3835.50.53225.20.3534.70.53324.10.3384.30.52417.90.2512.50.532513.60.1901.30.5669.90.1380.70.5878.30.1160.50.5285.30.0740.20.51五、数据处理1.变比K=UAX/Uax=220/55=42.绘出空载特性曲线和计算激磁参数(1)绘出空载特性曲线U0=f(I0),P0=f(U0),cosφ0=f(U0)。(2)计算激磁参数从空载特性曲线上查出对应于U0=UN时的I0和P0值,并由下式算出激磁参数。可知U0=55VI0=0.054AP0=1.5WRm=P0/I02=514.40ΩZM=UO/I0=1018.51Ω=951.34Ω3、绘出短路特性曲线和计算短路参数(1)绘出短路特性曲线UK=f(IK)、PK=f(IK)、cosφK=f(IK)。(2)计算短路参数从短路特性曲线上查出对应于短路电流IK=IN时的UK和PK值,由下式算出实验环境温度为θ(℃)时的短路参数。IK=0.353AUK=25.2VP0=4.7W=71.39Ω=37.72Ω=60.61Ω折算到低压侧需要除以变比的平方。Zk=17.85Ωrk=9.43ΩXk=15.15Ω由于短路电阻rK随温度变化,因此,算出的短路电阻应按国家标准换算到基准工作温度75℃时的阻值。r=11.42Ωz=18.97Ω六,实验总结分工:我主要负责数据的记录处理和线路的检查纠错。感想与收获:熟悉了变压器各个量之间的关系和变化规律,熟练了对实验的操作。
