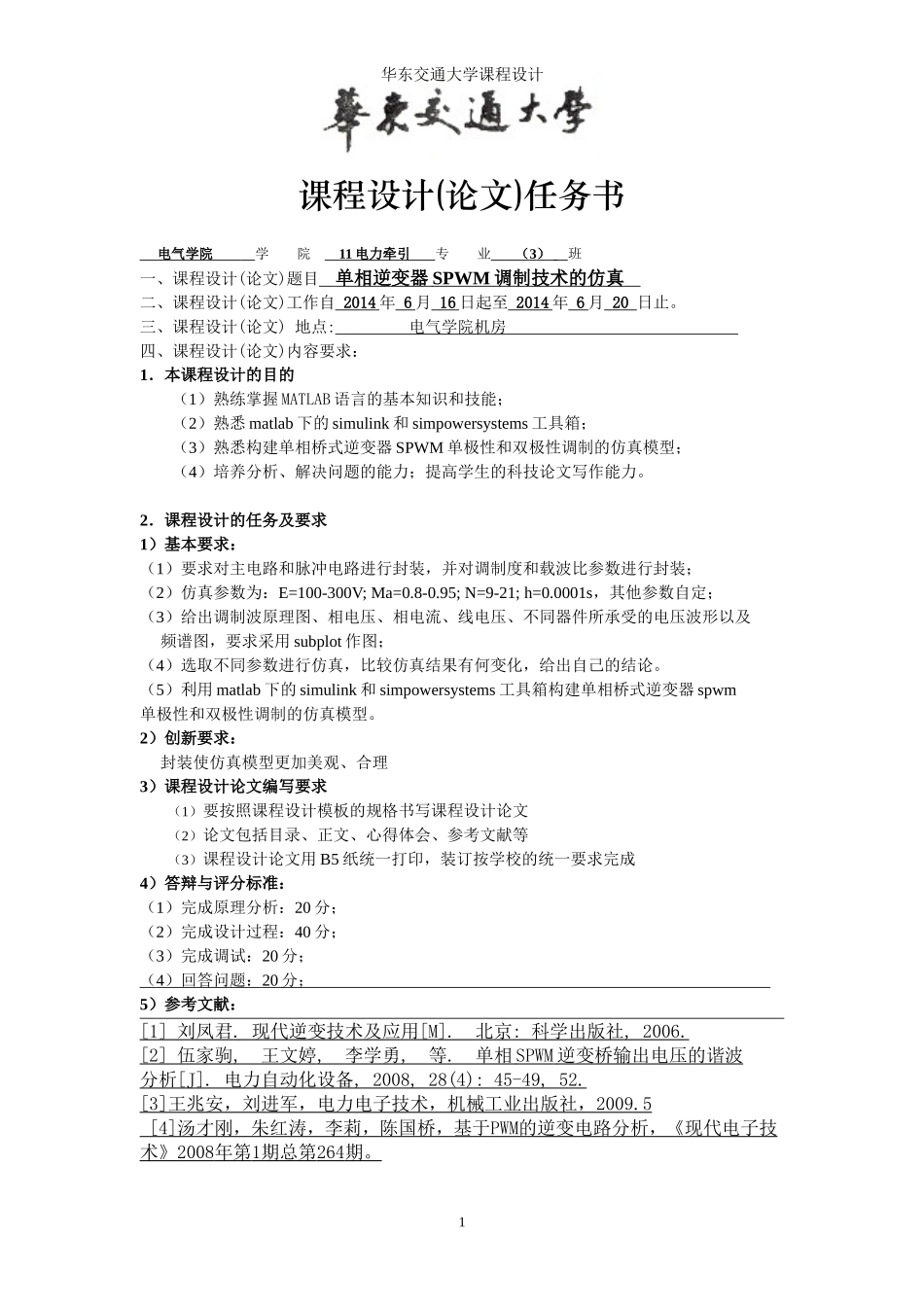

华东交通大学课程设计课程设计(论文)任务书电气学院学院11电力牵引专业（3）班一、课程设计(论文)题目单相逆变器SPWM调制技术的仿真二、课程设计(论文)工作自2014年6月16日起至2014年6月20日止。三、课程设计(论文)地点:电气学院机房四、课程设计(论文)内容要求：1．本课程设计的目的（1）熟练掌握MATLAB语言的基本知识和技能；（2）熟悉matlab下的simulink和simpowersystems工具箱；（3）熟悉构建单相桥式逆变器SPWM单极性和双极性调制的仿真模型；（4）培养分析、解决问题的能力；提高学生的科技论文写作能力。2．课程设计的任务及要求1）基本要求：（1）要求对主电路和脉冲电路进行封装，并对调制度和载波比参数进行封装；（2）仿真参数为：E=100-300V;Ma=0.8-0.95;N=9-21;h=0.0001s，其他参数自定；（3）给出调制波原理图、相电压、相电流、线电压、不同器件所承受的电压波形以及频谱图，要求采用subplot作图；（4）选取不同参数进行仿真，比较仿真结果有何变化，给出自己的结论。（5）利用matlab下的simulink和simpowersystems工具箱构建单相桥式逆变器spwm单极性和双极性调制的仿真模型。2）创新要求：封装使仿真模型更加美观、合理3）课程设计论文编写要求（1）要按照课程设计模板的规格书写课程设计论文（2）论文包括目录、正文、心得体会、参考文献等（3）课程设计论文用B5纸统一打印，装订按学校的统一要求完成4）答辩与评分标准：（1）完成原理分析：20分；（2）完成设计过程：40分；（3）完成调试：20分；（4）回答问题：20分；5）参考文献：[1]刘凤君.现代逆变技术及应用[M].北京:科学出版社,2006.[2]伍家驹,王文婷,李学勇,等.单相SPWM逆变桥输出电压的谐波分析[J].电力自动化设备,2008,28(4):45-49,52.[3]王兆安，刘进军，电力电子技术，机械工业出版社，2009.5[4]汤才刚，朱红涛，李莉，陈国桥，基于PWM的逆变电路分析，《现代电子技术》2008年第1期总第264期。1华东交通大学课程设计[5]刘卫国.MATLAB程序设计与应用（第二版）.北京：高等教育出版社，2008.6）课程设计进度安排内容天数地点构思及收集资料2图书馆编程设计与调试2实验室撰写论文2图书馆、实验室学生签名：2011年6月25日课程设计(论文)评审意见（1）完成原理分析（20分）：优（）、良（）、中（）、一般（）、差（）；（2）设计分析（20分）：优（）、良（）、中（）、一般（）、差（）；（3）完成调试（20分）：优（）、良（）、中（）、一般（）、差（）；（4）翻译能力（20分）：优（）、良（）、中（）、一般（）、差（）；（5）回答问题（20分）：优（）、良（）、中（）、一般（）、差（）；（6）格式规范性及考勤是否降等级：是（）、否（）(7)总评分数优（）、良（）、中（）、一般（）、差（）；评阅人：职称：年月日目录1.引言................................................22.软件介绍............................................33.电力电子电路的仿真实验系统设计......................43.1实验系统总体设计.................................43.2电力电子电路SIMULINK仿真，具有以下特点............44.单相逆变器SPWM调制技术的仿真.......................54.1单相逆变器SPWM调制电路的基本结构图.............54.2单相逆变器SPWM调制电路的工作原理...............52华东交通大学课程设计4.2.1逆变器SPWM调制原理.........................54.2.2SPWM控制方式................................74.3单相逆变器SPWM调制电路的SIMULINK模型............94.3.1单极性SPWM仿真的模型图......................94.3.1单极性SPWM仿真的模型图.....................104.4模型参数的设定模型仿真图及其分析..............114.3.1单极性SPWM仿真.............................114.3.2双极性SPWM仿真.............................165.结束语.............................................216.参考文献...........................................22单相逆变器SPWM调制技术仿真的课程设计[摘要]：随着电力电子技术的不断发展，可控电路直流电动机控制，可变直流电源等方面得到了广泛的...
