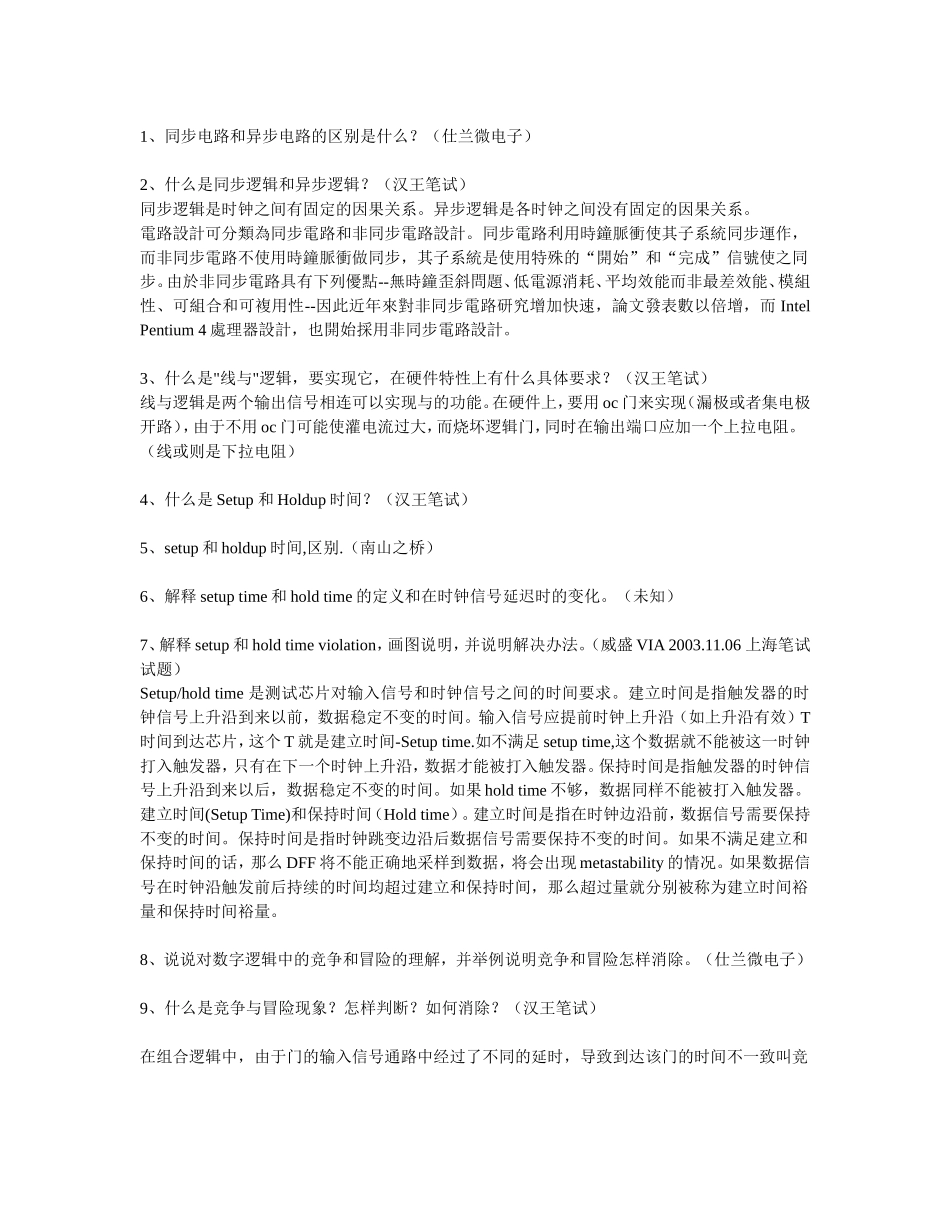

1、同步电路和异步电路的区别是什么？（仕兰微电子）2、什么是同步逻辑和异步逻辑？（汉王笔试）同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。電路設計可分類為同步電路和非同步電路設計。同步電路利用時鐘脈衝使其子系統同步運作，而非同步電路不使用時鐘脈衝做同步，其子系統是使用特殊的“開始”和“完成”信號使之同步。由於非同步電路具有下列優點--無時鐘歪斜問題、低電源消耗、平均效能而非最差效能、模組性、可組合和可複用性--因此近年來對非同步電路研究增加快速，論文發表數以倍增，而IntelPentium4處理器設計，也開始採用非同步電路設計。3、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试）线与逻辑是两个输出信号相连可以实现与的功能。在硬件上，要用oc门来实现（漏极或者集电极开路），由于不用oc门可能使灌电流过大，而烧坏逻辑门，同时在输出端口应加一个上拉电阻。（线或则是下拉电阻）4、什么是Setup和Holdup时间？（汉王笔试）5、setup和holdup时间,区别.（南山之桥）6、解释setuptime和holdtime的定义和在时钟信号延迟时的变化。（未知）7、解释setup和holdtimeviolation，画图说明，并说明解决办法。（威盛VIA2003.11.06上海笔试试题）Setup/holdtime是测试芯片对输入信号和时钟信号之间的时间要求。建立时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setuptime.如不满足setuptime,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。如果holdtime不够，数据同样不能被打入触发器。建立时间(SetupTime)和保持时间（Holdtime）。建立时间是指在时钟边沿前，数据信号需要保持不变的时间。保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。如果不满足建立和保持时间的话，那么DFF将不能正确地采样到数据，将会出现metastability的情况。如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间，那么超过量就分别被称为建立时间裕量和保持时间裕量。8、说说对数字逻辑中的竞争和冒险的理解，并举例说明竞争和冒险怎样消除。（仕兰微电子）9、什么是竞争与冒险现象？怎样判断？如何消除？（汉王笔试）在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。产生毛刺叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。1、同步电路和异步电路的区别是什么？（仕兰微电子）2、什么是同步逻辑和异步逻辑？（汉王笔试）同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。3、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试）线与逻辑是两个输出信号相连可以实现与的功能。在硬件上，要用oc门来实现，由于不用oc门可能使灌电流过大，而烧坏逻辑门。同时在输出端口应加一个上拉电阻。4、什么是Setup和Holdup时间？（汉王笔试）5、setup和holdup时间,区别.（南山之桥）6、解释setuptime和holdtime的定义和在时钟信号延迟时的变化。（未知）7、解释setup和holdtimeviolation，画图说明，并说明解决办法。（威盛VIA2003.11.06上海笔试试题）Setup/holdtime是测试芯片对输入信号和时钟信号之间的时间要求。建立时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setuptime.如不满足setuptime,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。如果holdtime不够，数据同样不能被打入触发器.建立时间(SetupTime)和保持时间（Holdtime）。建立时间是指在时钟边沿前，数据信号需要保持不变的时间。保持时间是指时钟跳变边沿后数据信号需要保持不变...
