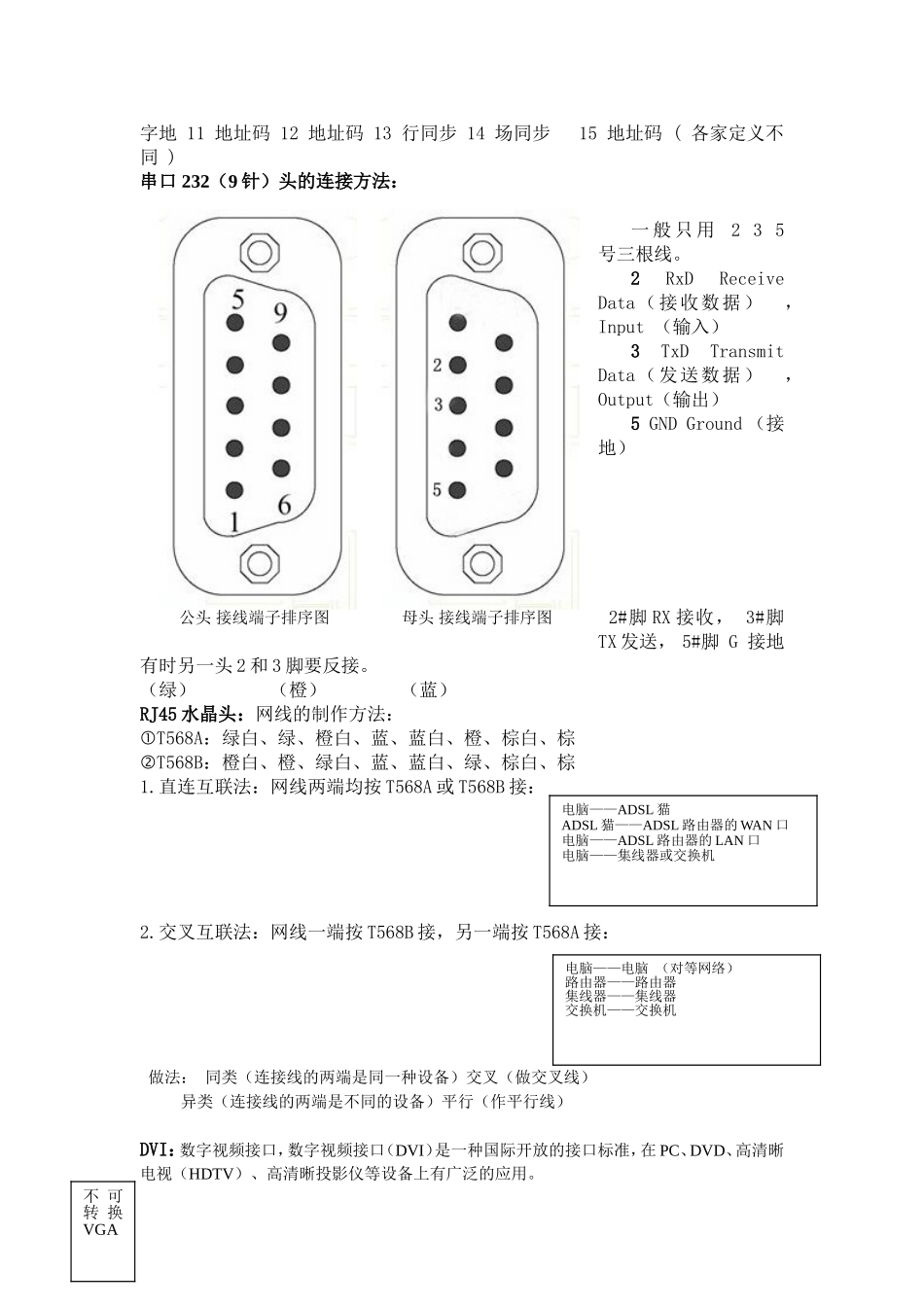

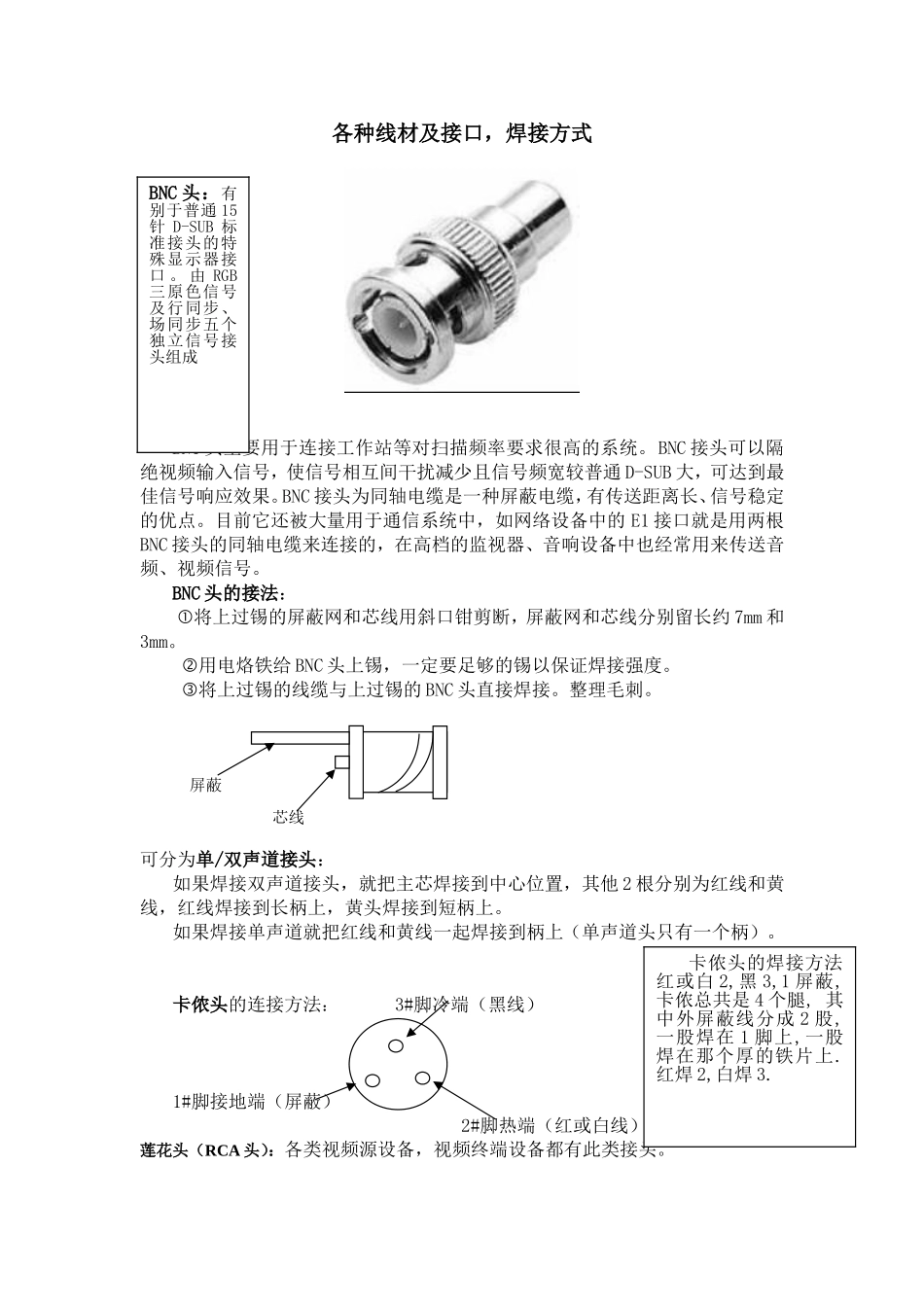

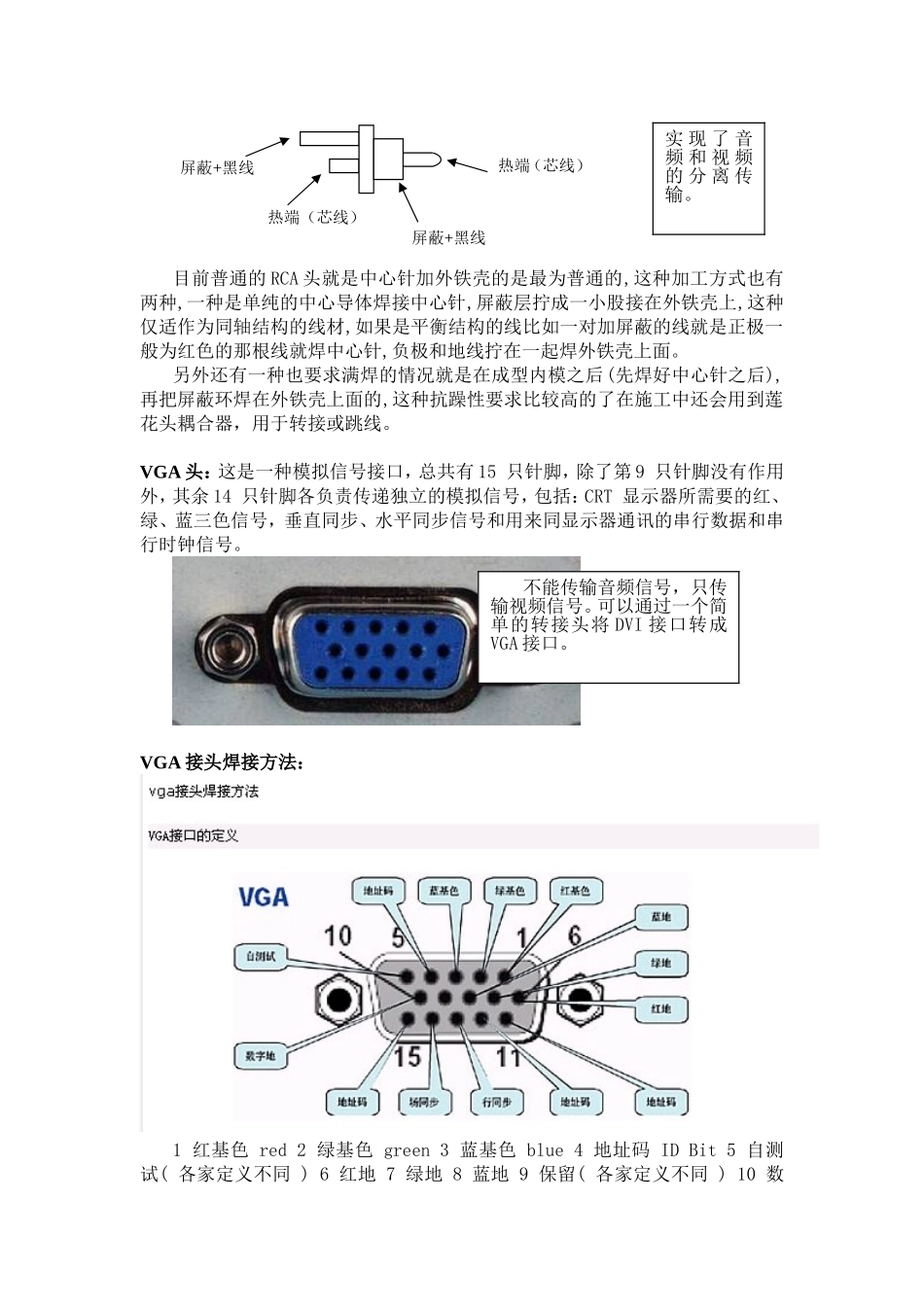

各种线材及接口,焊接方式BNC头主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通D-SUB大,可达到最佳信号响应效果。BNC接头为同轴电缆是一种屏蔽电缆,有传送距离长、信号稳定的优点。目前它还被大量用于通信系统中,如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号。BNC头的接法:将上过锡的屏蔽网和芯线用斜口钳剪断,屏蔽网和芯线分别留长约7mm和3mm。用电烙铁给BNC头上锡,一定要足够的锡以保证焊接强度。将上过锡的线缆与上过锡的BNC头直接焊接。整理毛刺。可分为单/双声道接头:如果焊接双声道接头,就把主芯焊接到中心位置,其他2根分别为红线和黄线,红线焊接到长柄上,黄头焊接到短柄上。如果焊接单声道就把红线和黄线一起焊接到柄上(单声道头只有一个柄)。卡侬头的连接方法:3#脚冷端(黑线)1#脚接地端(屏蔽)2#脚热端(红或白线)莲花头(RCA头):各类视频源设备,视频终端设备都有此类接头。BNC头:有别于普通15针D-SUB标准接头的特殊显示器接口。由RGB三原色信号及行同步、场同步五个独立信号接头组成屏蔽芯线卡侬头的焊接方法红或白2,黑3,1屏蔽,卡侬总共是4个腿,其中外屏蔽线分成2股,一股焊在1脚上,一股焊在那个厚的铁片上.红焊2,白焊3.目前普通的RCA头就是中心针加外铁壳的是最为普通的,这种加工方式也有两种,一种是单纯的中心导体焊接中心针,屏蔽层拧成一小股接在外铁壳上,这种仅适作为同轴结构的线材,如果是平衡结构的线比如一对加屏蔽的线就是正极一般为红色的那根线就焊中心针,负极和地线拧在一起焊外铁壳上面。另外还有一种也要求满焊的情况就是在成型内模之后(先焊好中心针之后),再把屏蔽环焊在外铁壳上面的,这种抗躁性要求比较高的了在施工中还会用到莲花头耦合器,用于转接或跳线。VGA头:这是一种模拟信号接口,总共有15只针脚,除了第9只针脚没有作用外,其余14只针脚各负责传递独立的模拟信号,包括:CRT显示器所需要的红、绿、蓝三色信号,垂直同步、水平同步信号和用来同显示器通讯的串行数据和串行时钟信号。VGA接头焊接方法:1红基色red2绿基色green3蓝基色blue4地址码IDBit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数屏蔽+黑线热端(芯线)屏蔽+黑线热端(芯线)实现了音频和视频的分离传输。不能传输音频信号,只传输视频信号。可以通过一个简单的转接头将DVI接口转成VGA接口。字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)串口232(9针)头的连接方法:一般只用235号三根线。2RxDReceiveData(接收数据),Input(输入)3TxDTransmitData(发送数据),Output(输出)5GNDGround(接地)2#脚RX接收,3#脚TX发送,5#脚G接地有时另一头2和3脚要反接。(绿)(橙)(蓝)RJ45水晶头:网线的制作方法:T568A:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕1.直连互联法:网线两端均按T568A或T568B接:2.交叉互联法:网线一端按T568B接,另一端按T568A接:做法:同类(连接线的两端是同一种设备)交叉(做交叉线)异类(连接线的两端是不同的设备)平行(作平行线)DVI:数字视频接口,数字视频接口(DVI)是一种国际开放的接口标准,在PC、DVD、高清晰电视(HDTV)、高清晰投影仪等设备上有广泛的应用。公头接线端子排序图母头接线端子排序图电脑——ADSL猫ADSL猫——ADSL路由器的WAN口电脑——ADSL路由器的LAN口电脑——集线器或交换机电脑——电脑(对等网络)路由器——路由器集线器——集线器交换机——交换机不可转换VGA单连接DVI-D(18+1):18+1针DVI线,是目前市面上最常见的DVI线材,在小于或等于1920x1200分辨率的显示器中,搭配的都是这种DVI线。(最大分辨率:1920x1200,60Hz)双连接DVI-D(24+1):是纯数字的接口,只能传输数字信号,不兼容模拟信号。(最大分辨率:2560x1600,60Hz/1920x1200,120Hz)HDMI:高清晰度多媒体接口,是一种数字化视频/音频接口技术,是适合影像传输的专用型数字化接口,...
