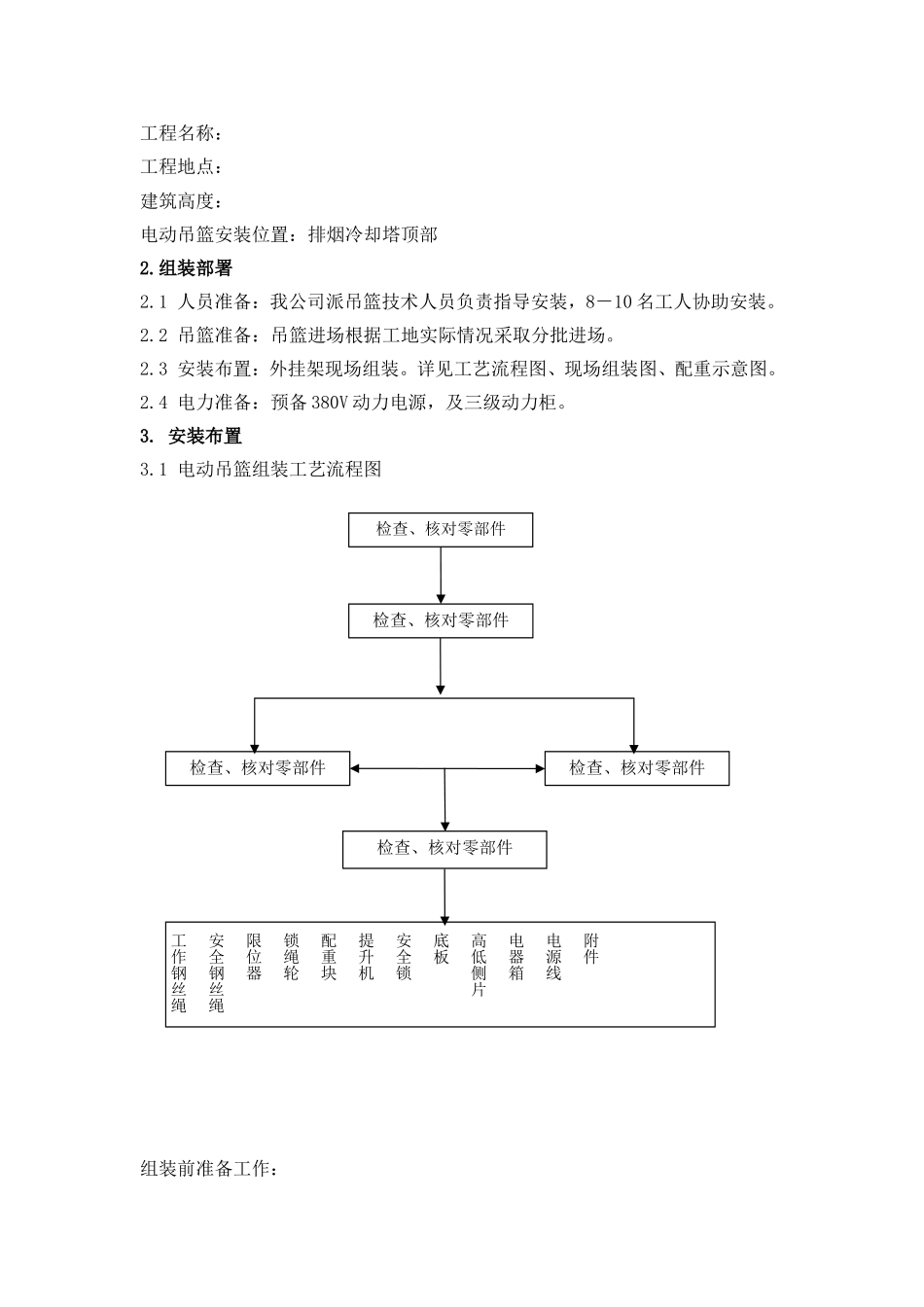

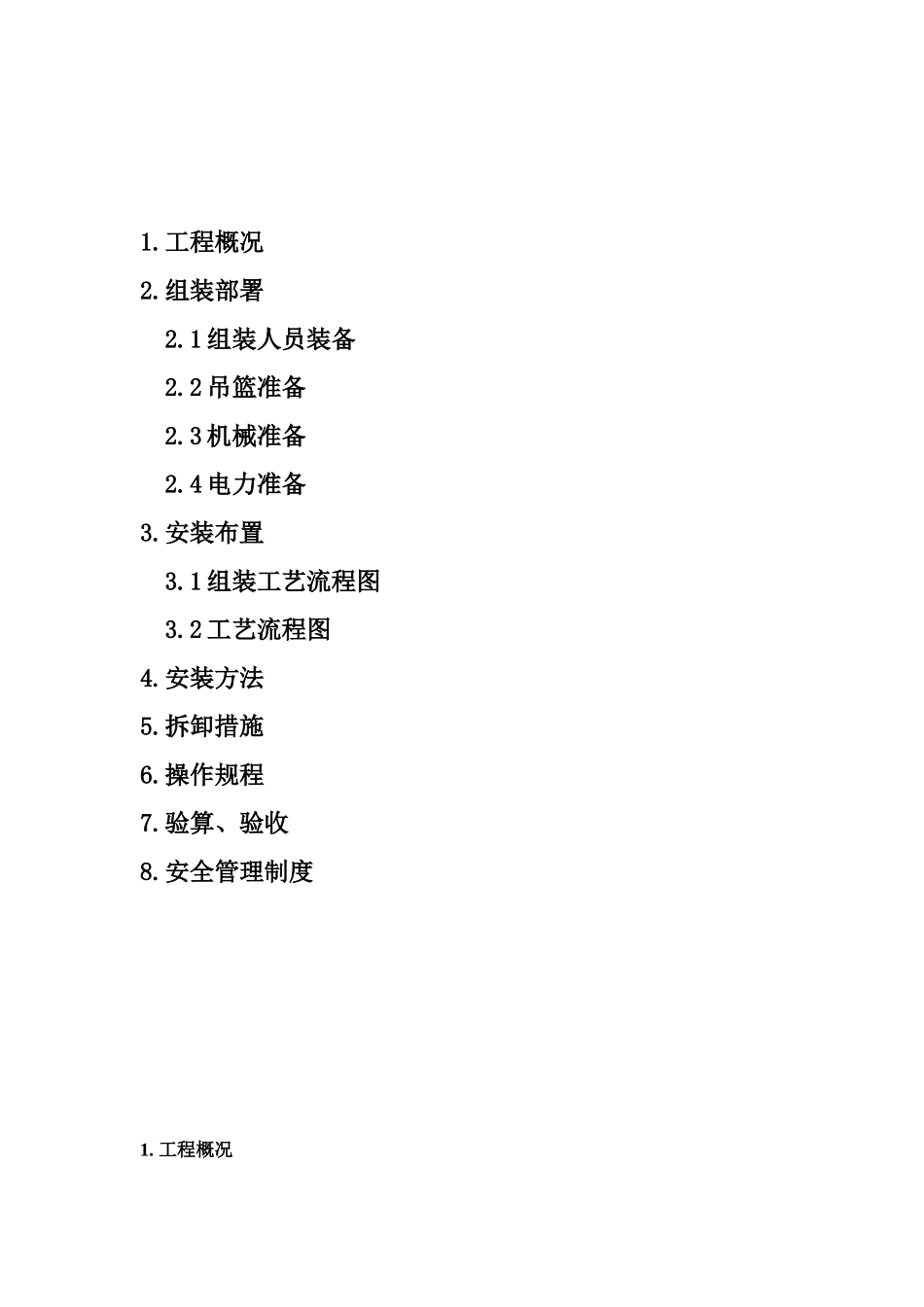

电动吊篮安拆方案编制：审核：审批：目录1.工程概况2.组装部署2.1组装人员装备2.2吊篮准备2.3机械准备2.4电力准备3.安装布置3.1组装工艺流程图3.2工艺流程图4.安装方法5.拆卸措施6.操作规程7.验算、验收8.安全管理制度1.工程概况工程名称：工程地点：建筑高度：电动吊篮安装位置：排烟冷却塔顶部2.组装部署2.1人员准备：我公司派吊篮技术人员负责指导安装，8－10名工人协助安装。2.2吊篮准备：吊篮进场根据工地实际情况采取分批进场。2.3安装布置：外挂架现场组装。详见工艺流程图、现场组装图、配重示意图。2.4电力准备：预备380V动力电源，及三级动力柜。3.安装布置3.1电动吊篮组装工艺流程图组装前准备工作：检查、核对零部件检查、核对零部件检查、核对零部件检查、核对零部件检查、核对零部件附件电源线电器箱高低侧片底板安全锁提升机配重块锁绳轮限位器安全钢丝绳工作钢丝绳（1）必须对进场吊篮的各个零件、部件进行检查核对验收。（2）按组装流程图将各零部件运送到组装位置。3.2安装工艺流程图4.安装方法按照安装方案准备吊篮水平运输垂直运输绳坠铁悬挂平台电气系统悬挂机构钢丝绳配重块整体连接通电试运行载荷试验验收交接4.1吊篮安装顺序图：4.2悬挂机构的安装悬挂机构安装于建筑物的顶面，将悬挂机构的零部件调运至建筑物顶部后，在平面图标注的位置进行安装，安装顺序如下图：悬挂装置钢丝绳垂放钢丝绳配重铁穿钢丝绳，平台定位悬挂平台缓冲垫安全锁配电箱提升机提升机运行前调整限位装置调节座前支架调整调节座高度前梁调节座后支架调整调节座高度后梁中梁调整前后座距离张紧拉力钢丝绳上支架钢丝绳拉力钢丝绳悬挂机构定位轴销附件垂放钢丝绳配重块4.3安装及调整安装地面选择水平面，遇有斜面时，在支架下面用木板或其他平面防滑物体垫平。如安装面是防水保温层时，在前、后支架下加垫5-8厘米厚木板，防止压坏防水保温层。可调式悬挂机构的调节支架高度使前梁下侧面略高于女儿墙（或其他障碍物）的高度，在条件允许的情况下，悬挂机构定位后在支架下方垫防滑板。前梁深处端长度为1.5米。前后支架间距离在场地允许的情况下，尽量调整至最大距离。两个支架间距离调整至前梁悬伸点间距离比悬挂平台长度小3-5厘米。张紧加强钢丝绳时，使前梁略微上翘5-6厘米，产生预应力，提高前梁强度。装夹钢丝绳时，绳夹数量是4个，U型开口在钢丝绳尾端对侧，且方向一致。绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳稍稍拱起。垂放钢丝绳时，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢下放。钢丝绳放完后应将地面多余的钢丝绳仔细盘好压紧。限位盘安装在安全锁用钢丝绳的上端从上面钢丝绳顶端往下200mm-300mm处安装配重每块25公斤，将配重均匀放置于后支架四根配重安装杆上。配重块数量根据前梁悬伸长度、前后座间距离和悬吊载荷。配重示意图配重块数X≥a（w1+w2）/12.5b方程式中：a——前梁悬伸长度（m）b——前、后支架间距离（m）w1——悬挂平台总质量；包含悬挂平台、提升机、安全锁、配电箱、坠铁、钢丝绳及1/2电缆质量之和（Kg）w2——最大工作载荷（Kg）4.4悬挂装置的安装悬挂装置的安装顺序：4.5悬挂平台的安装、调整选择平整的地面做安装面各基本节对接处对齐，预紧后整个平台框架平直。安装两端提升机架使安全锁支架朝向平面外侧。装成后均匀紧固全部连接螺栓。4.6安全锁及提升机的安装吊篮上必须装有两把安全锁，在吊篮悬挂处增设一根与提升机构上使用的工作钢丝绳相同型号的安全钢丝绳，每根安全钢丝绳上必须装有不能自动复位的安全锁。安全钢丝绳得以自由通过安全锁，当吊篮发生倾斜或工作钢丝绳断裂时，篮筐的倾斜角度达到锁绳角度时，安全锁起作用加紧钢丝绳吊篮停止下滑确保安全。安全锁的动作要灵敏，工作可靠并经过严格的检验和实验。前栏片底座后栏片前栏片底座后栏片前栏片底座后栏片提升机安装（两端）4.7电气箱的安装电气箱安装于悬吊平台中间部位的后（高）篮片上，电箱门朝向悬吊平台内侧用两个吊钩将电箱固定在篮片的栏杆上。电气箱安装固定后，将电源电缆、电机电缆、操纵...
