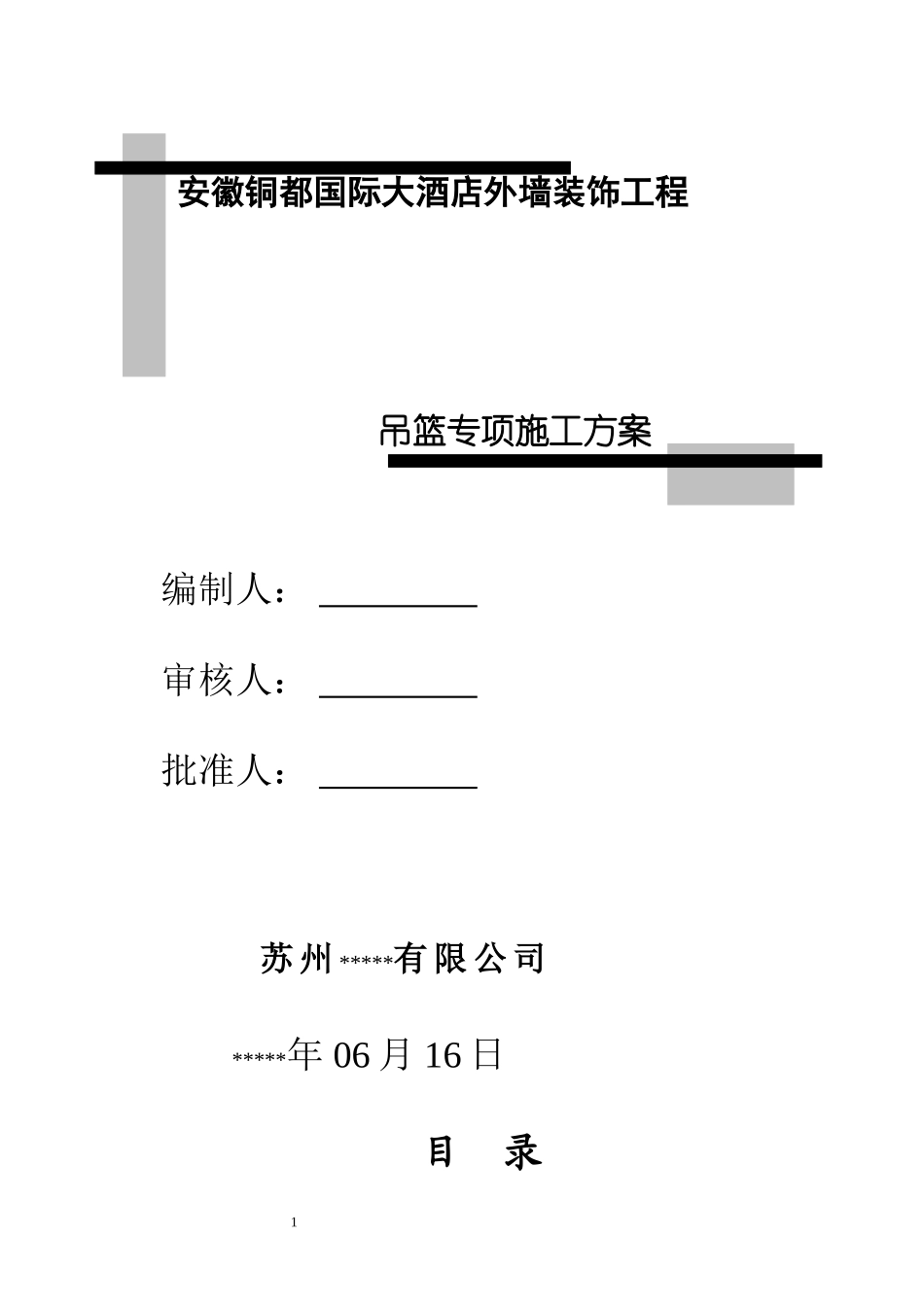

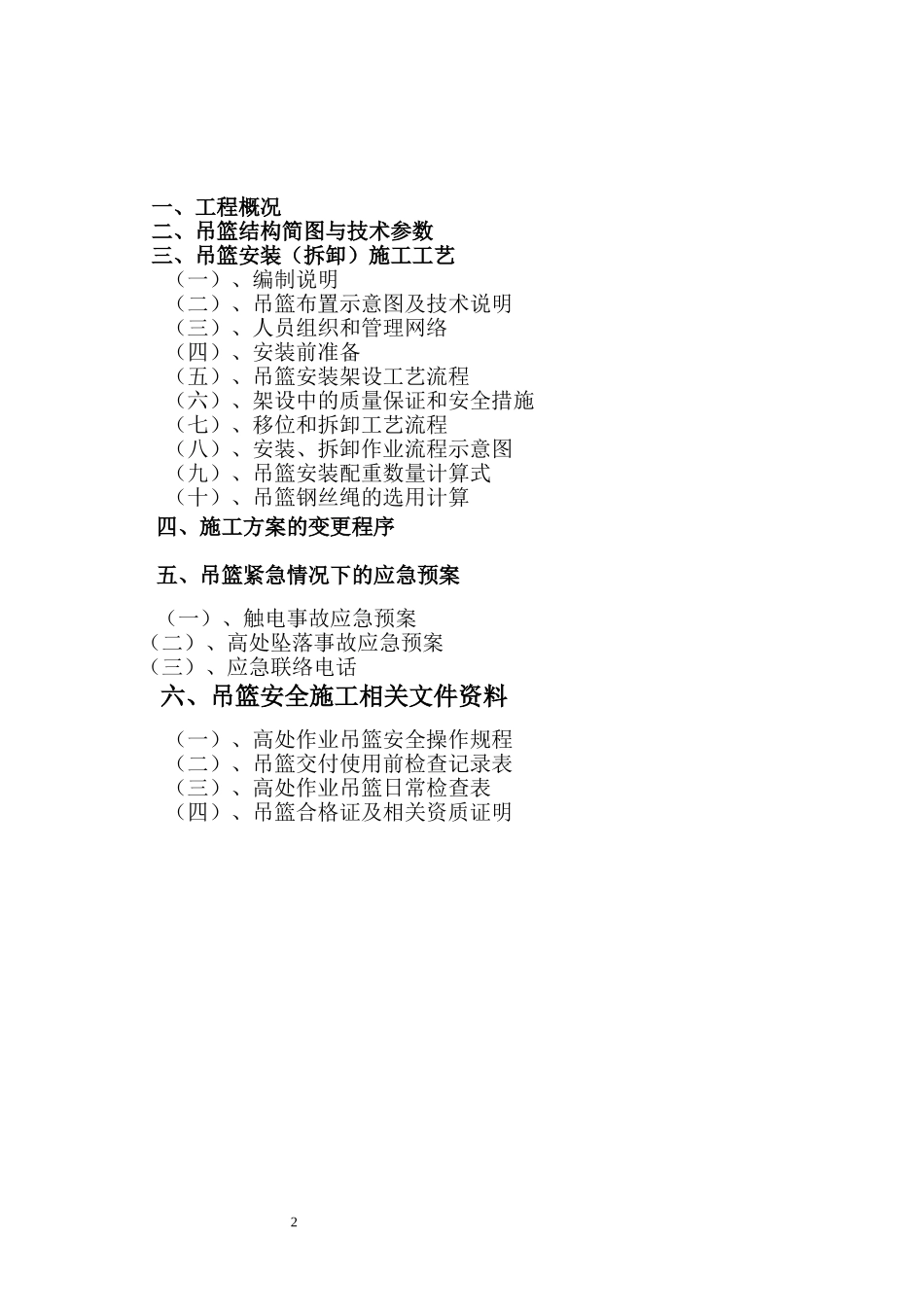

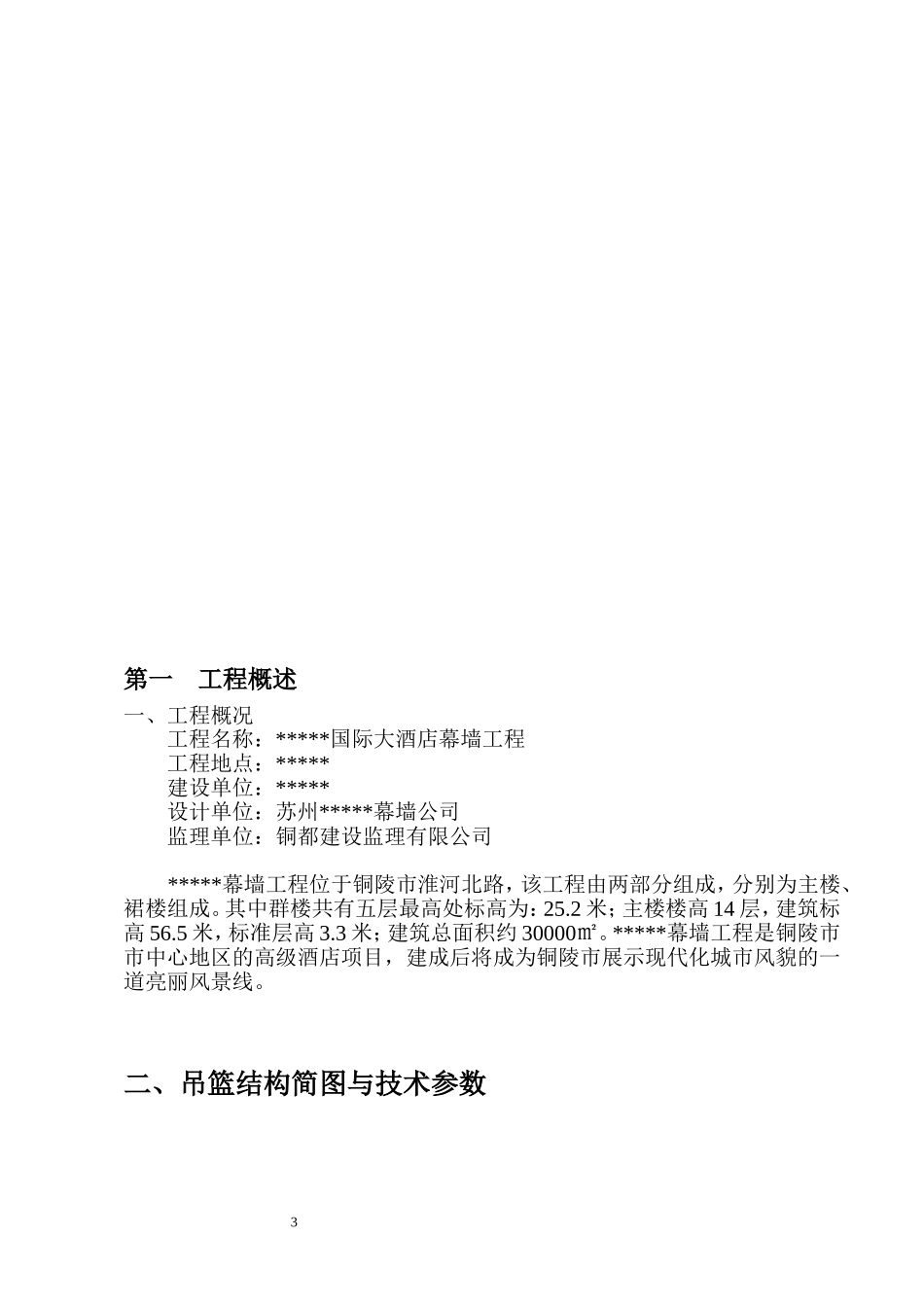

编制人：审核人：批准人：苏州*****有限公司*****年06月16日目录1安徽铜都国际大酒店外墙装饰工程吊篮专项施工方案一、工程概况二、吊篮结构简图与技术参数三、吊篮安装（拆卸）施工工艺（一）、编制说明（二）、吊篮布置示意图及技术说明（三）、人员组织和管理网络（四）、安装前准备（五）、吊篮安装架设工艺流程（六）、架设中的质量保证和安全措施（七）、移位和拆卸工艺流程（八）、安装、拆卸作业流程示意图（九）、吊篮安装配重数量计算式（十）、吊篮钢丝绳的选用计算四、施工方案的变更程序五、吊篮紧急情况下的应急预案（一）、触电事故应急预案（二）、高处坠落事故应急预案（三）、应急联络电话六、吊篮安全施工相关文件资料（一）、高处作业吊篮安全操作规程（二）、吊篮交付使用前检查记录表（三）、高处作业吊篮日常检查表（四）、吊篮合格证及相关资质证明2第一工程概述一、工程概况工程名称：*****国际大酒店幕墙工程工程地点：*****建设单位：*****设计单位：苏州*****幕墙公司监理单位：铜都建设监理有限公司*****幕墙工程位于铜陵市淮河北路，该工程由两部分组成，分别为主楼、裙楼组成。其中群楼共有五层最高处标高为：25.2米；主楼楼高14层，建筑标高56.5米，标准层高3.3米；建筑总面积约30000㎡。*****幕墙工程是铜陵市市中心地区的高级酒店项目，建成后将成为铜陵市展示现代化城市风貌的一道亮丽风景线。二、吊篮结构简图与技术参数34ZLP630型吊篮技术参数平台长度额定载荷提升速度电机功率钢丝绳提升高度电源3×2+1.5m630Kg9.3m/min2×1.5Kw￠8.3mm200m380V安全装置配备急停装置，限速保护，断绳防倾斜保护，上限位保护，手动释放。三、吊篮安装(拆卸)施工工艺（一）、编制说明及工程概况1、编制说明为保证现场安全、有序的施工作业，确保高空作业吊篮设备架设的可行性和安全性，根据现场考察和实际测算，编制安徽铜都国际大酒店外墙装饰工程吊篮施工方案。2、工程概况铜都国际大酒店外墙装饰工程位于铜陵市中心，主楼外墙是铝板幕墙，若采用传统的脚手架成本将很高且工期太长，经现场考察和实际测算决定选用8台套高处作业电动吊篮进行施工。吊篮工作平台长度为3X2米，将根据工作面的变化而灵活拼装。在施工过程中可以根据现场实际材料到位情况和工程进度需要再进行移位调整。5吊篮上将配备防倾斜式安全锁，从而确保吊篮工作平台的施工安全还要求必须配备吊篮专用吊绳，系于楼顶屋面可靠处，再次确保施工人员的安全。（二）、吊篮布置示意图（略）（三）、人员组织和管理网络（四）、安装前准备1．现场准备：在吊篮安置现场之前，甲方必须作好吊篮安装部位建筑材料或杂物的清理，排除坠落伤人隐患，拆除妨碍吊篮安装的脚手架、安全网等。准备好吊篮的堆放场地、零部件保管场所、搬运通道以及垂直运输起重设备。6设备供应负责人安全技术负责人安全技术负责人设备技术负责人装卸、移位班长维修保养负责人装卸、移位人员项目总负责2．电源和安全设施：由甲方提供三相五线380V带漏电保护装置的专用电源，最好位于顶层楼面，并设专用规范化电箱。吊篮安装作业范围内请甲方设置围护和警示。3．设备进场：按合同约定将吊篮设备装运至现场，搬运到指定的位置，再进行现场条件验收，符合要求后组织人员进场。4．人员进场：按实际施工要求各岗位人员全部就位，分别在底层和各架设楼层安置施工人员。（五）、吊篮安装架设工艺流程1．分类及搬运选择一块较平整的地面，将悬挂机构部件与工作平台部件分开摆放，并搬运到具体的安装地点。悬挂机构部件包括：前支座2个、后支座2个、调节座4个、上支柱2个、前粱2根、中梁2根、后梁2根、吊头2个、攀绳2副、后拉攀2个、螺旋扣2个、配重压铁36块、钢丝绳4根、限位块2个。工作平台部件包括：栏底3个、高栏片3片、低栏片3片、封头安装架2个、安全锁2把、提升机2台、电器箱1只。2．悬挂机构的组装（1）、搬运到位。将悬挂机构的所有部件搬运到楼顶面的安装平台上。（2）、安装调节座。将调节座插入前、后支座中。并根据女儿墙的高度做初步调整，装入两颗M14×110的固定螺栓。（3）、安装前梁及上支柱。将前梁放入前支座的“U”...
