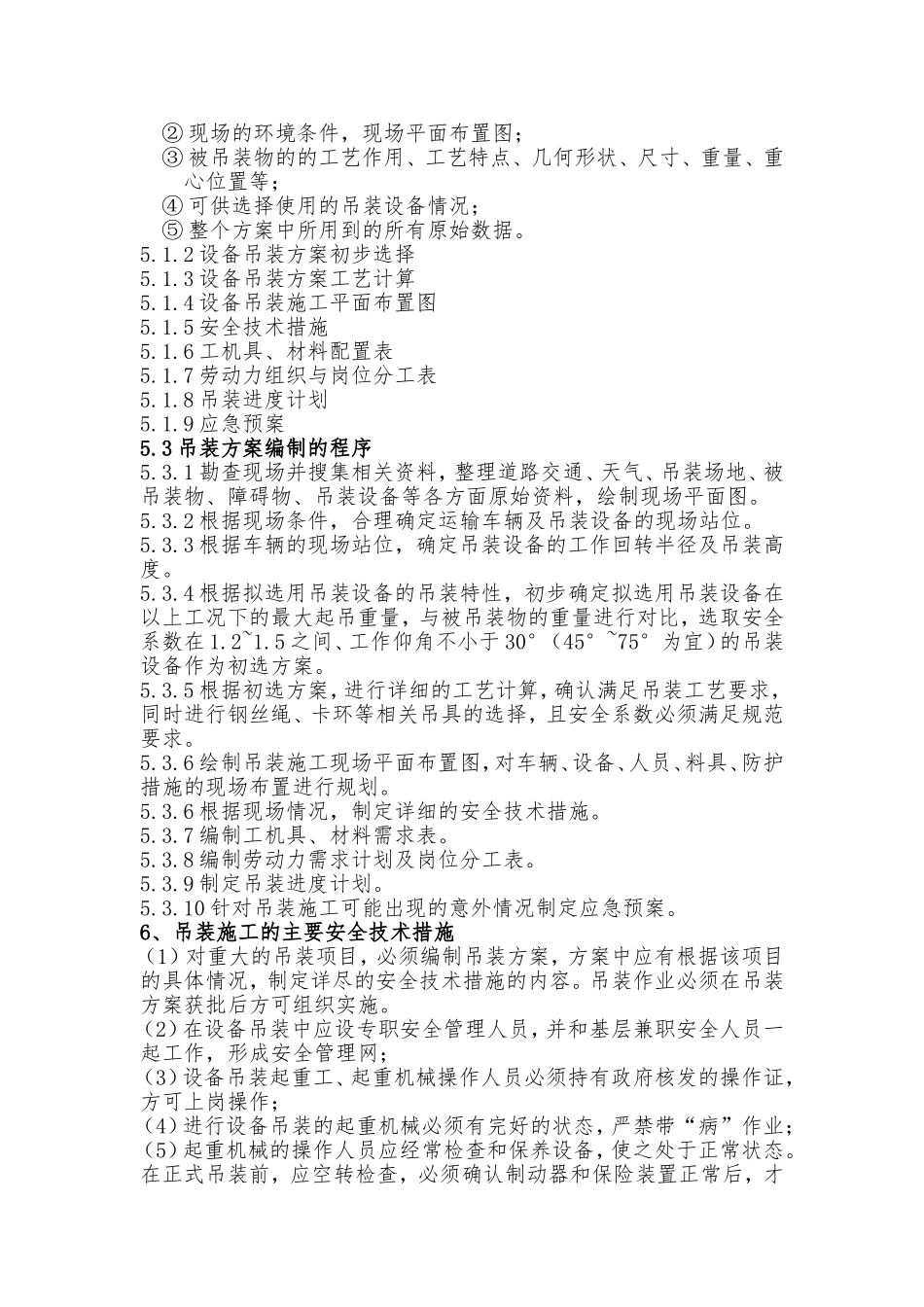

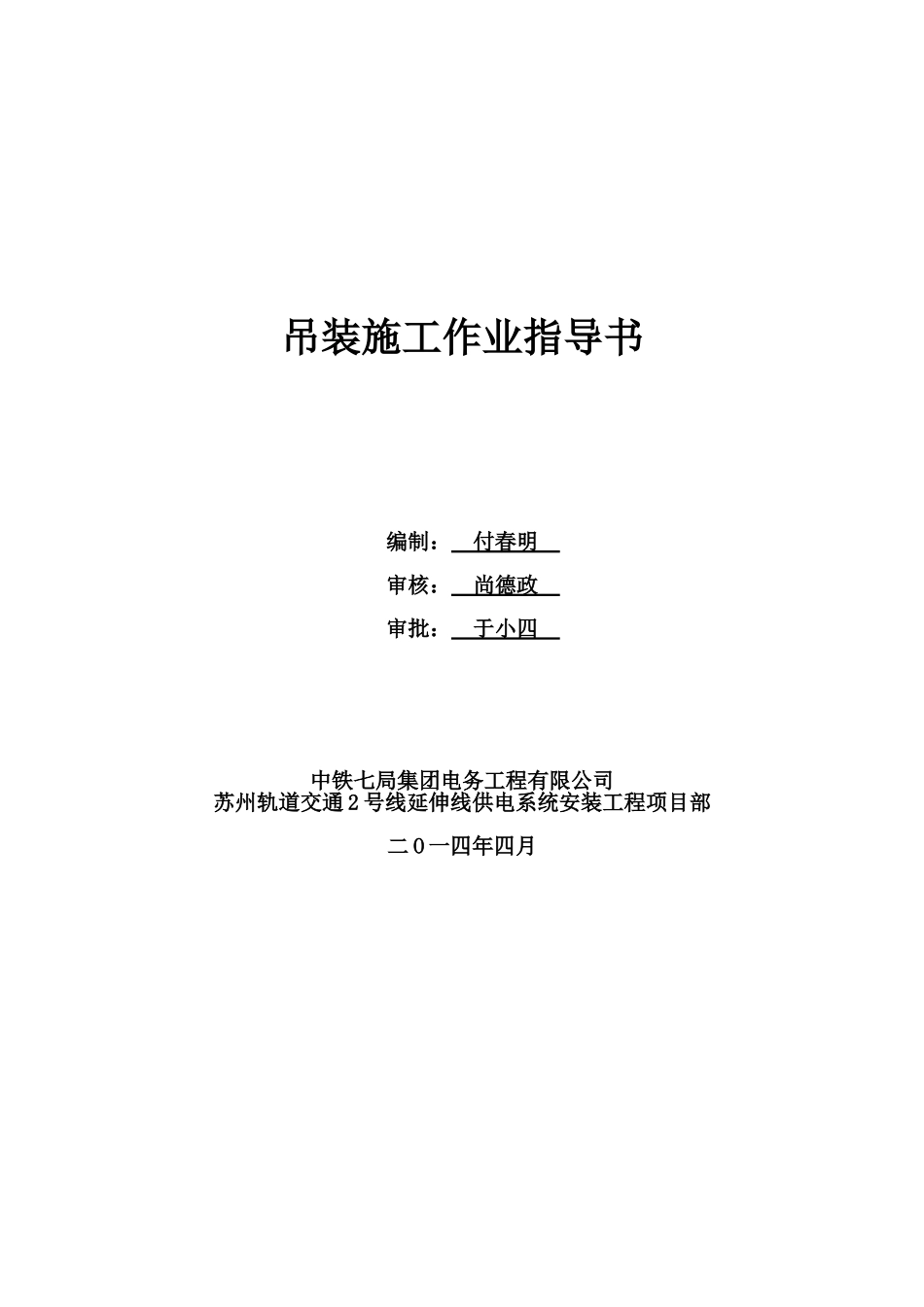

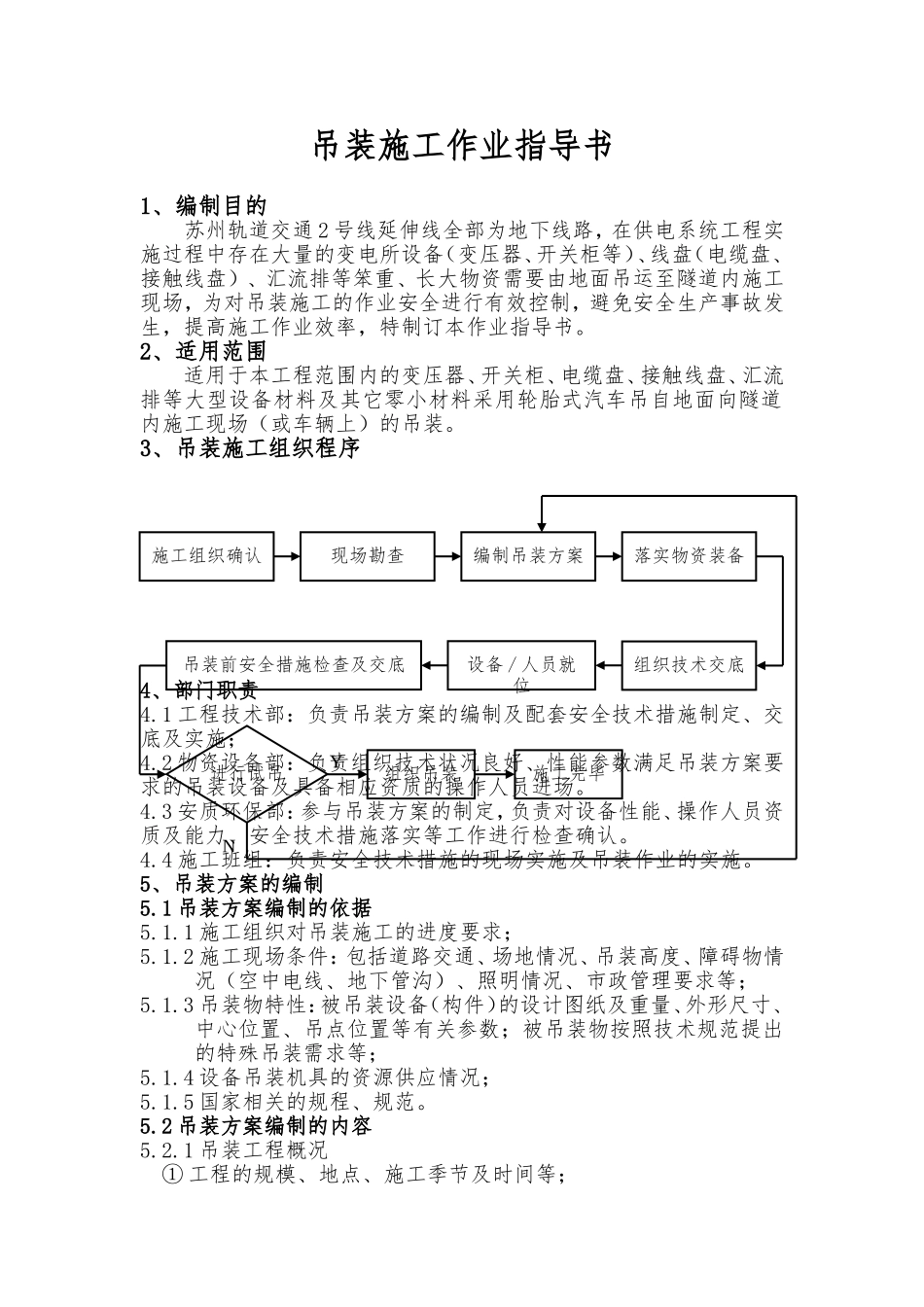

吊装施工作业指导书编制：付春明审核：尚德政审批：于小四中铁七局集团电务工程有限公司苏州轨道交通2号线延伸线供电系统安装工程项目部二O一四年四月吊装施工作业指导书1、编制目的苏州轨道交通2号线延伸线全部为地下线路，在供电系统工程实施过程中存在大量的变电所设备（变压器、开关柜等）、线盘（电缆盘、接触线盘）、汇流排等笨重、长大物资需要由地面吊运至隧道内施工现场，为对吊装施工的作业安全进行有效控制，避免安全生产事故发生，提高施工作业效率，特制订本作业指导书。2、适用范围适用于本工程范围内的变压器、开关柜、电缆盘、接触线盘、汇流排等大型设备材料及其它零小材料采用轮胎式汽车吊自地面向隧道内施工现场（或车辆上）的吊装。3、吊装施工组织程序4、部门职责4.1工程技术部：负责吊装方案的编制及配套安全技术措施制定、交底及实施；4.2物资设备部：负责组织技术状况良好、性能参数满足吊装方案要求的吊装设备及具备相应资质的操作人员进场。4.3安质环保部：参与吊装方案的制定，负责对设备性能、操作人员资质及能力、安全技术措施落实等工作进行检查确认。4.4施工班组：负责安全技术措施的现场实施及吊装作业的实施。5、吊装方案的编制5.1吊装方案编制的依据5.1.1施工组织对吊装施工的进度要求；5.1.2施工现场条件：包括道路交通、场地情况、吊装高度、障碍物情况（空中电线、地下管沟）、照明情况、市政管理要求等；5.1.3吊装物特性：被吊装设备（构件）的设计图纸及重量、外形尺寸、中心位置、吊点位置等有关参数；被吊装物按照技术规范提出的特殊吊装需求等；5.1.4设备吊装机具的资源供应情况；5.1.5国家相关的规程、规范。5.2吊装方案编制的内容5.2.1吊装工程概况①工程的规模、地点、施工季节及时间等；施工组织确认现场勘查编制吊装方案设备/人员就位落实物资装备组织技术交底吊装前安全措施检查及交底进行试吊YN组织吊装施工完毕②现场的环境条件，现场平面布置图；③被吊装物的的工艺作用、工艺特点、几何形状、尺寸、重量、重心位置等；④可供选择使用的吊装设备情况；⑤整个方案中所用到的所有原始数据。5.1.2设备吊装方案初步选择5.1.3设备吊装方案工艺计算5.1.4设备吊装施工平面布置图5.1.5安全技术措施5.1.6工机具、材料配置表5.1.7劳动力组织与岗位分工表5.1.8吊装进度计划5.1.9应急预案5.3吊装方案编制的程序5.3.1勘查现场并搜集相关资料，整理道路交通、天气、吊装场地、被吊装物、障碍物、吊装设备等各方面原始资料，绘制现场平面图。5.3.2根据现场条件，合理确定运输车辆及吊装设备的现场站位。5.3.3根据车辆的现场站位，确定吊装设备的工作回转半径及吊装高度。5.3.4根据拟选用吊装设备的吊装特性，初步确定拟选用吊装设备在以上工况下的最大起吊重量，与被吊装物的重量进行对比，选取安全系数在1.2~1.5之间、工作仰角不小于30°（45°~75°为宜）的吊装设备作为初选方案。5.3.5根据初选方案，进行详细的工艺计算，确认满足吊装工艺要求，同时进行钢丝绳、卡环等相关吊具的选择，且安全系数必须满足规范要求。5.3.6绘制吊装施工现场平面布置图，对车辆、设备、人员、料具、防护措施的现场布置进行规划。5.3.6根据现场情况，制定详细的安全技术措施。5.3.7编制工机具、材料需求表。5.3.8编制劳动力需求计划及岗位分工表。5.3.9制定吊装进度计划。5.3.10针对吊装施工可能出现的意外情况制定应急预案。6、吊装施工的主要安全技术措施（1）对重大的吊装项目，必须编制吊装方案，方案中应有根据该项目的具体情况，制定详尽的安全技术措施的内容。吊装作业必须在吊装方案获批后方可组织实施。（2）在设备吊装中应设专职安全管理人员，并和基层兼职安全人员一起工作，形成安全管理网；（3）设备吊装起重工、起重机械操作人员必须持有政府核发的操作证，方可上岗操作；（4）进行设备吊装的起重机械必须有完好的状态，严禁带“病”作业；（5）起重机械的操作人员应经常检查和保养设备，使之处于正常状态。在正式吊装前，应空转检查，必须确认制动器和保险装置正常后，才可工作；（6）工作前，应了解在机械工作范围内，有无妨碍起重机械回转及...
