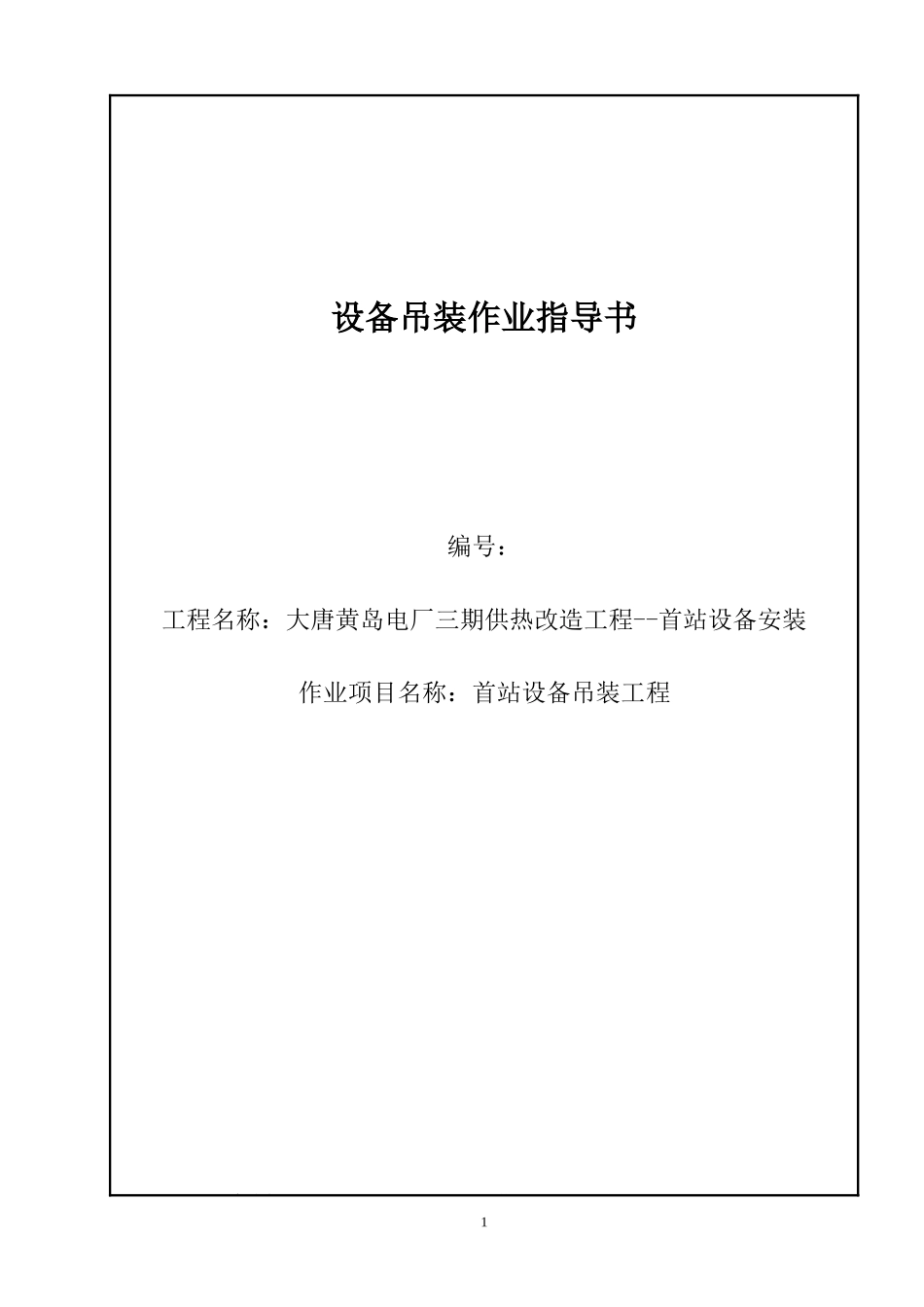

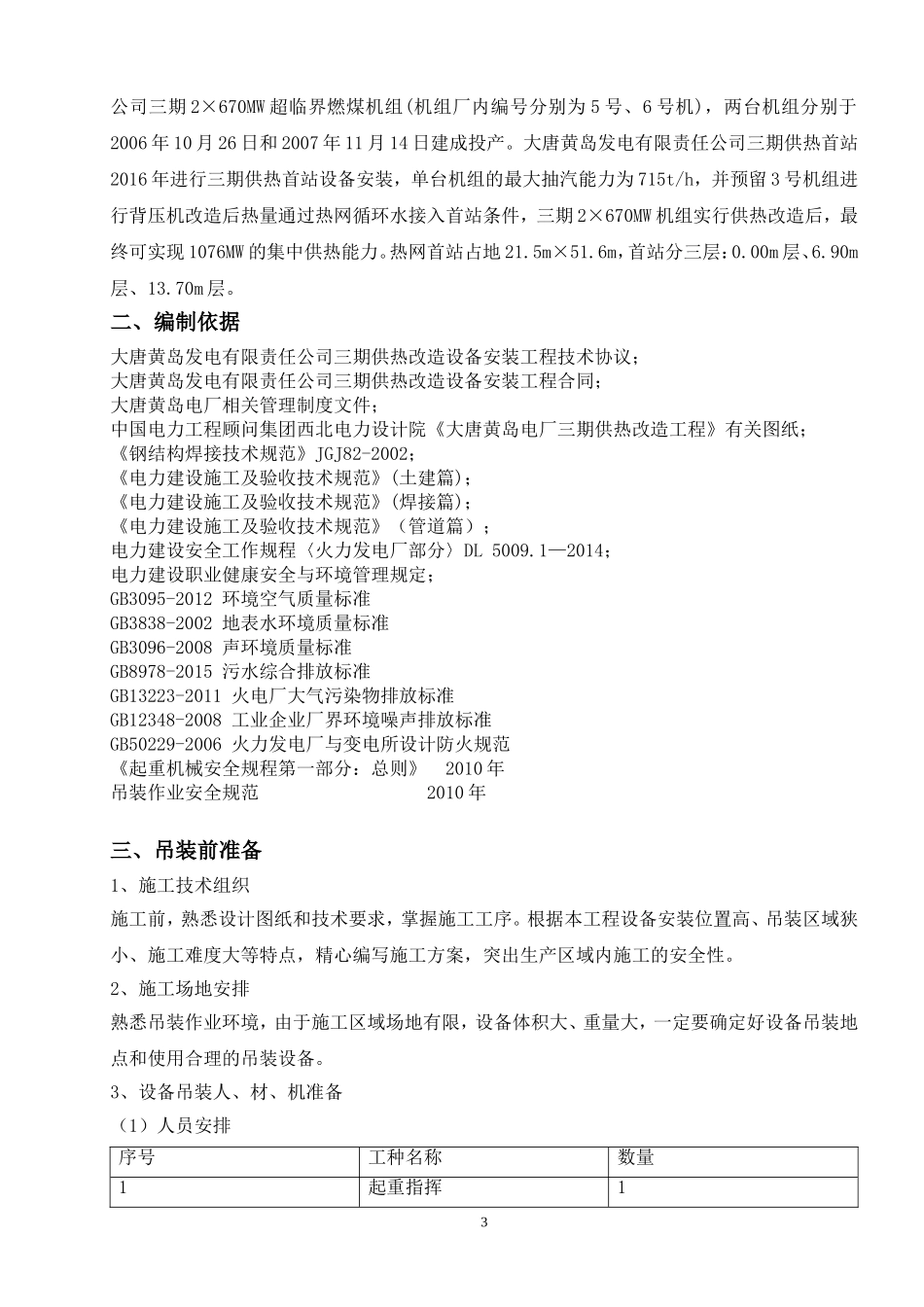

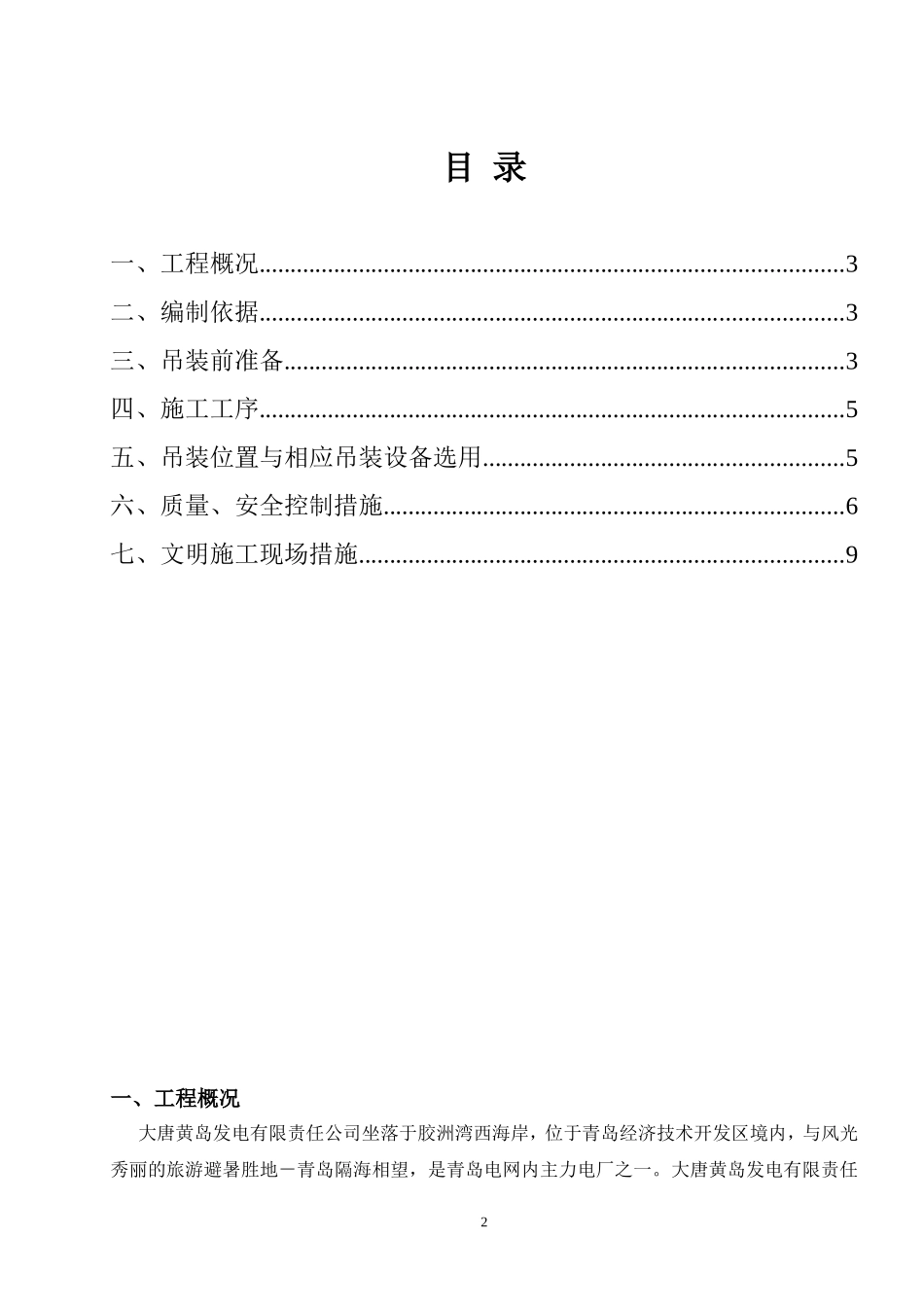

1设备吊装作业指导书编号：工程名称：大唐黄岛电厂三期供热改造工程--首站设备安装作业项目名称：首站设备吊装工程编制：日期：2015年07月01日2目录一、工程概况..............................................................................................3二、编制依据..............................................................................................3三、吊装前准备..........................................................................................3四、施工工序..............................................................................................5五、吊装位置与相应吊装设备选用..........................................................5六、质量、安全控制措施..........................................................................6七、文明施工现场措施..............................................................................9一、工程概况大唐黄岛发电有限责任公司坐落于胶洲湾西海岸，位于青岛经济技术开发区境内，与风光秀丽的旅游避暑胜地－青岛隔海相望，是青岛电网内主力电厂之一。大唐黄岛发电有限责任3公司三期2×670MW超临界燃煤机组(机组厂内编号分别为5号、6号机)，两台机组分别于2006年10月26日和2007年11月14日建成投产。大唐黄岛发电有限责任公司三期供热首站2016年进行三期供热首站设备安装，单台机组的最大抽汽能力为715t/h，并预留3号机组进行背压机改造后热量通过热网循环水接入首站条件，三期2×670MW机组实行供热改造后，最终可实现1076MW的集中供热能力。热网首站占地21.5m×51.6m，首站分三层：0.00m层、6.90m层、13.70m层。二、编制依据大唐黄岛发电有限责任公司三期供热改造设备安装工程技术协议；大唐黄岛发电有限责任公司三期供热改造设备安装工程合同；大唐黄岛电厂相关管理制度文件；中国电力工程顾问集团西北电力设计院《大唐黄岛电厂三期供热改造工程》有关图纸；《钢结构焊接技术规范》JGJ82-2002；《电力建设施工及验收技术规范》(土建篇)；《电力建设施工及验收技术规范》(焊接篇)；《电力建设施工及验收技术规范》（管道篇）；电力建设安全工作规程〈火力发电厂部分〉DL5009.1—2014；电力建设职业健康安全与环境管理规定；GB3095-2012环境空气质量标准GB3838-2002地表水环境质量标准GB3096-2008声环境质量标准GB8978-2015污水综合排放标准GB13223-2011火电厂大气污染物排放标准GB12348-2008工业企业厂界环境噪声排放标准GB50229-2006火力发电厂与变电所设计防火规范《起重机械安全规程第一部分：总则》2010年吊装作业安全规范2010年三、吊装前准备1、施工技术组织施工前，熟悉设计图纸和技术要求，掌握施工工序。根据本工程设备安装位置高、吊装区域狭小、施工难度大等特点，精心编写施工方案，突出生产区域内施工的安全性。2、施工场地安排熟悉吊装作业环境，由于施工区域场地有限，设备体积大、重量大，一定要确定好设备吊装地点和使用合理的吊装设备。3、设备吊装人、材、机准备（1）人员安排序号工种名称数量1起重指挥142起重司机33安装人员10设备吊装时，安排专人指挥，两人配合。吊车操作人员有专人指挥。（2）机械准备序号名称规格数量1哨子2把2指挥旗2面3对讲机5只4钢丝绳Φ37-6×19+1-170015根5卸扣Φ308只6卸扣Φ428只7链条葫芦20t2只8链条葫芦10t2只9千斤顶30T4只9吊车300t1辆（3）材料准备到货设备，如果场地允许，尽量安排卸货在安装地点，避免二次倒运（尤其13.7米层的加热器及除氧器等设备）。施工前联系业主、监理进行对设备外观、质量、规格进行检查。附吊装设备明细表：序号设备名称规格重量1热网加热器6台L=12.93米，R=1.27米约51吨2除氧器1台L=9.5米，R=2.1米19.5吨3疏水扩容器1台L=4.63米，R=0.91米2.87吨4热网疏水换热器2台L=11.27米，R=1.18米26.5吨5（4）吊装设备的选择本次吊装设备位于首站的13.7米层，单体设备重量约为51吨，吊装高度为25-28米，吊装半径为16米，吊装顺序为自西向东依次吊装（除氧器、热网加热器三台），我们准...
