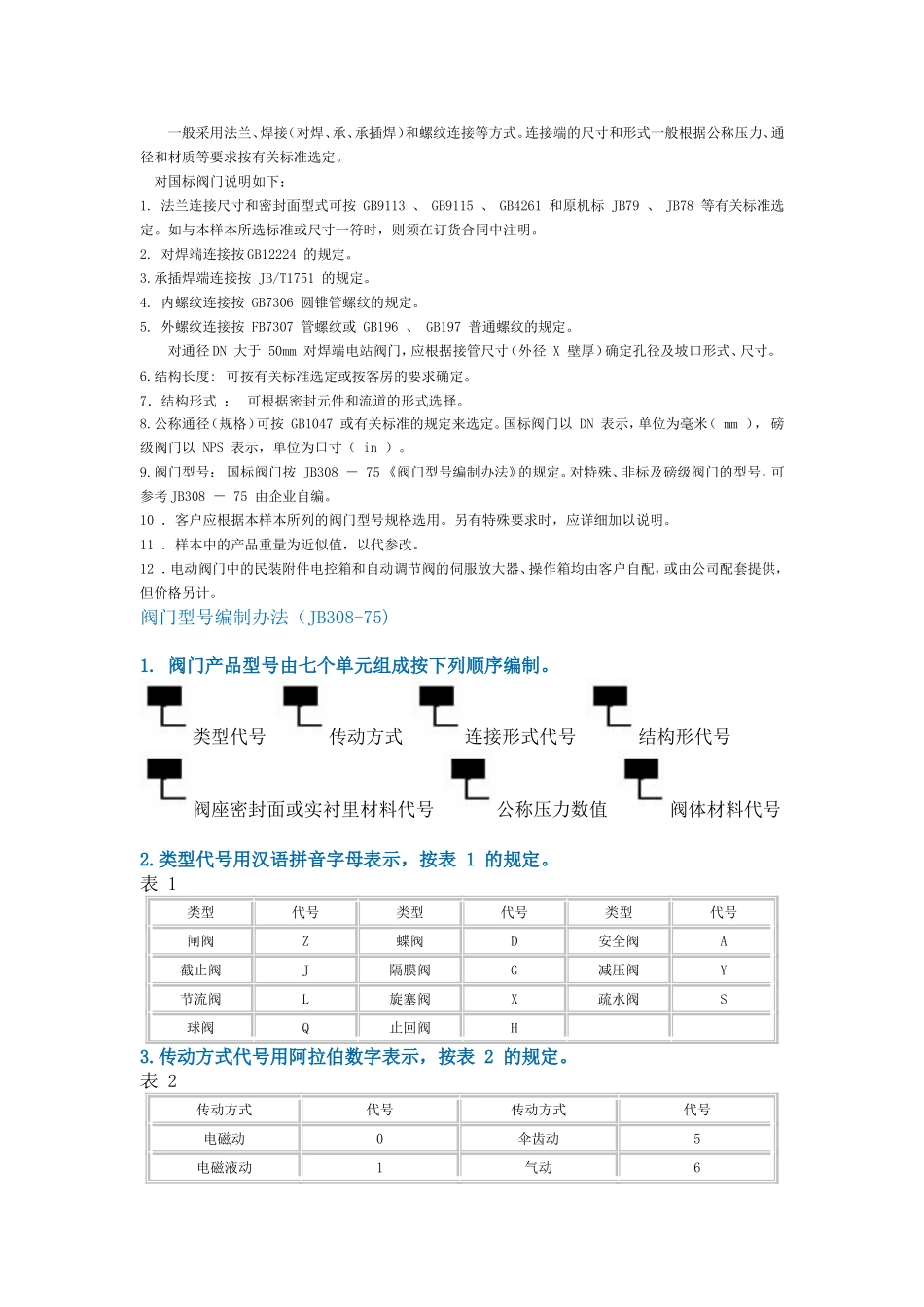

阀门选用指南1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。（参见JB/T5300-91《通用阀门材料》标准）。附：各种材料阀门的适用范围阀门材料公称压力（Mpa）使用温度（℃）适用介质灰铸铁制阀门≦1.0-10~200水、蒸气、空气、煤气及油类等可锻铸铁制阀门≦2.5-30~300水、蒸气、空气及油类等球墨铸铁制阀门≦4.0-30~350水、蒸气、空气及油类等铜合金制阀门≦2.5-40~250水、海水、氧气、空气、蒸气及油类等碳素钢制阀门≦32.0-20~425水、蒸气、空气、氢气、氨、氮及石油产品高温钢制阀门≦16.0≦550蒸气及石油产品低温钢制阀门≦6.4≧-196乙烯、丙烯、液态天然气及液氨不锈耐酸钢制阀门≦6.4≦200硝酸、醋酸4.公称压力（压力等级)公称压力系指阀门在指定温度下允许的工作压力，用PN表示。按GB1048或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。国标阀门采用的讲师单位为Mpa（兆帕），与常用的计量单位换算如下：Mpa＝1bar（巴）＝1.02kgf/cm2与磅级阀门常用的计量单位bf/in②（磅力/口寸②）换算如下：1bf/in②＝0.0069Mpa＝0.07kgf/cm2附：磅级、“K”级和公称压力对照表（供参考）磅级（LB）15030040060090015002500K级1020304063100/公称压力PN（Mpa）2.05.06.810.015.025.042.0注：Ⅰ.由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。Ⅱ.表中“K”级是日本标准中的一种压力等级。5．连接形式一般采用法兰、焊接（对焊、承、承插焊）和螺纹连接等方式。连接端的尺寸和形式一般根据公称压力、通径和材质等要求按有关标准选定。对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4261和原机标JB79、JB78等有关标准选定。如与本样本所选标准或尺寸一符时，则须在订货合同中注明。2.对焊端连接按GB12224的规定。3.承插焊端连接按JB/T1751的规定。4.内螺纹连接按GB7306圆锥管螺纹的规定。5.外螺纹连接按FB7307管螺纹或GB196、GB197普通螺纹的规定。对通径DN大于50mm对焊端电站阀门，应根据接管尺寸（外径X壁厚）确定孔径及坡口形式、尺寸。6.结构长度:可按有关标准选定或按客房的要求确定。7．结构形式：可根据密封元件和流道的形式选择。8.公称通径（规格）可按GB1047或有关标准的规定来选定。国标阀门以DN表示，单位为毫米（mm），磅级阀门以NPS表示，单位为口寸（in）。9.阀门型号：国标阀门按JB308－75《阀门型号编制办法》的规定。对特殊、非标及磅级阀门的型号，可参考JB308－75由企业自编。10．客户应根据本样本所列的阀门型号规格选用。另有特殊要求时，应详细加以说明。11．样本中的产品重量为近似值，以代参改。12．电动阀门中的民装附件电控箱和自动调节阀的伺服放大器、操作箱均由客户自配，或由公司配套提供，但价格另计。阀门型号编制办法（JB308-75)1.阀门产品型号由七个单元组成按下列顺序编制。类型代号传动方式连接形式代号结构形代号阀座密封面或实衬里材料代号公称压力数值阀体材料代号2.类型代号用汉语拼音字母表示，按表1的规定。表1类型代号类型代号类型代号闸阀Z蝶阀D安全阀A截止阀J隔膜阀G减压阀Y节流阀L旋塞阀X疏水阀S球阀Q止回阀H3.传动方式代号用阿拉伯数字表示，按表2的规定。表2传动方式代号传动方式代号电磁动0伞齿动5电磁液动1气动6电液动2液动7蜗轮3气液动8正齿轮4电动9注：(1)手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。(2)对于气动或液动：常开式用6K、7K表示：常闭式用6B、7B表示：气动带手动6S表示。防爆电动用“9B”表示。(3)连接形式代号用阿拉伯数字表示，按表3的规定。表3连接形式内螺纹外螺纹法兰焊接对夹卡箍卡套代号12467894．结构形式代号用阿拉伯数字表...
