哈尔滨市某高层转换层施工方案-secretVIP免费

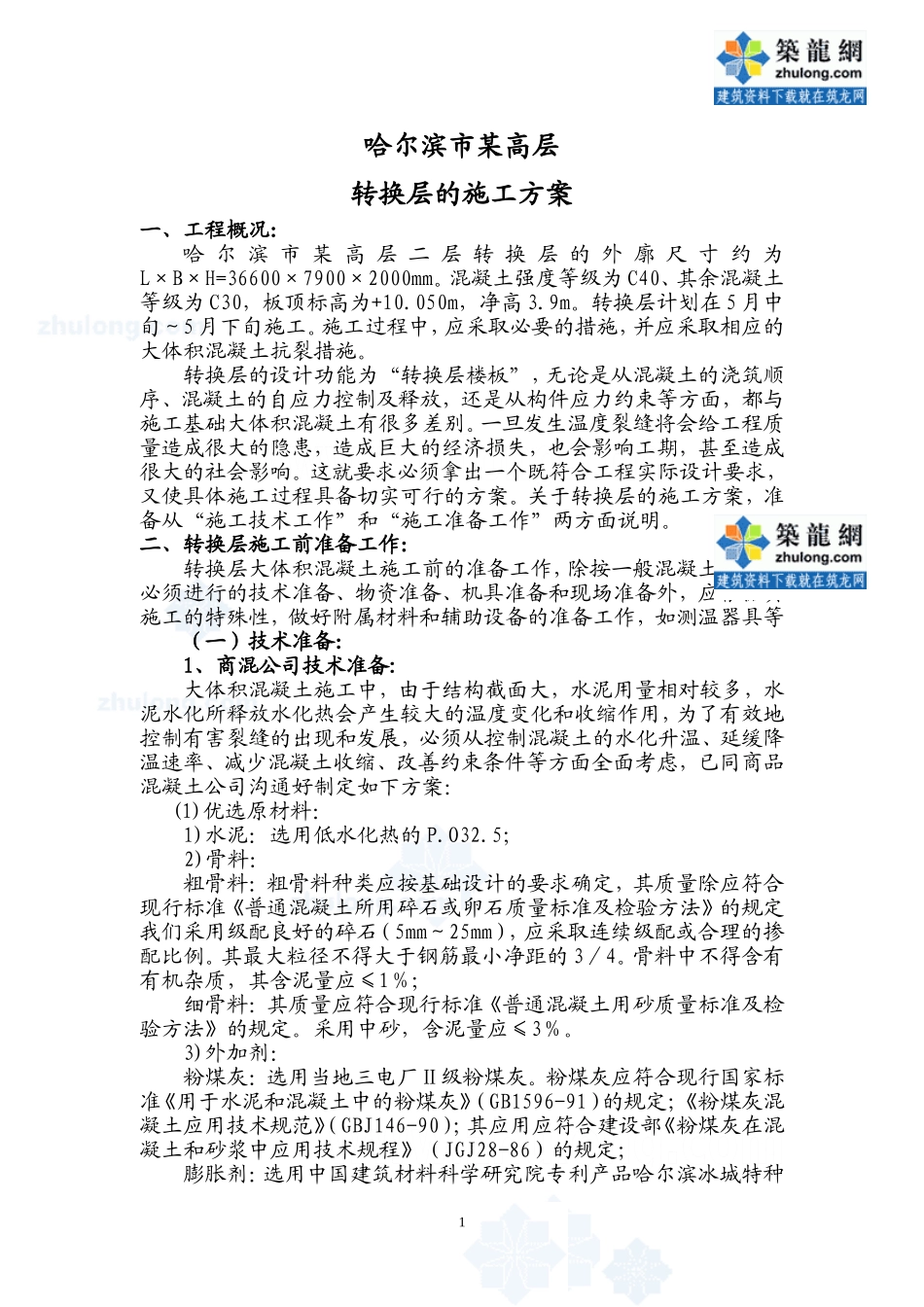

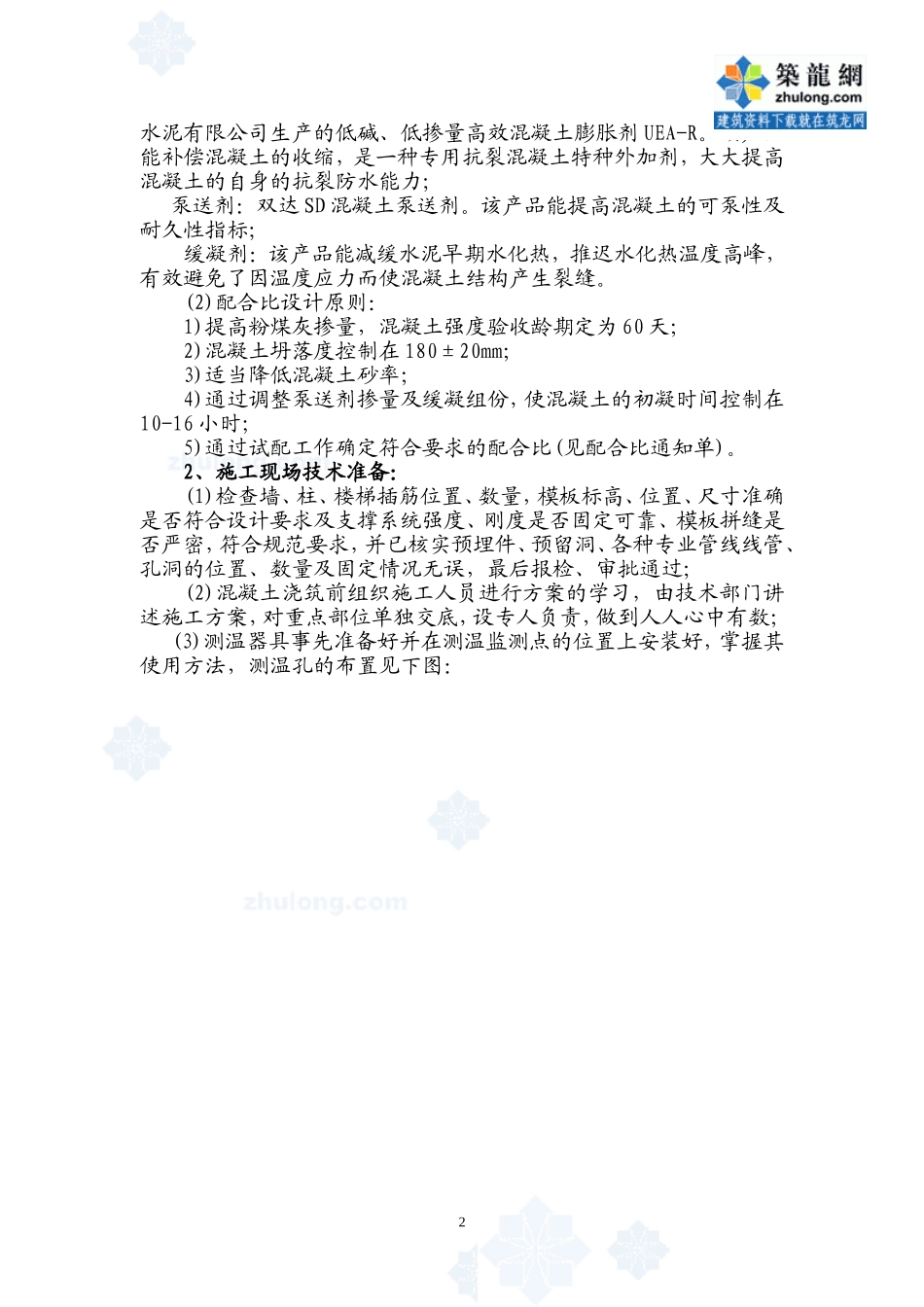

哈尔滨市某高层转换层的施工方案一、工程概况:哈尔滨市某高层二层转换层的外廓尺寸约为L×B×H=36600×7900×2000mm。混凝土强度等级为C40、其余混凝土等级为C30，板顶标高为+10.050m，净高3.9m。转换层计划在5月中旬～5月下旬施工。施工过程中，应采取必要的措施，并应采取相应的大体积混凝土抗裂措施。转换层的设计功能为“转换层楼板”，无论是从混凝土的浇筑顺序、混凝土的自应力控制及释放，还是从构件应力约束等方面，都与施工基础大体积混凝土有很多差别。一旦发生温度裂缝将会给工程质量造成很大的隐患，造成巨大的经济损失，也会影响工期，甚至造成很大的社会影响。这就要求必须拿出一个既符合工程实际设计要求，又使具体施工过程具备切实可行的方案。关于转换层的施工方案，准备从“施工技术工作”和“施工准备工作”两方面说明。二、转换层施工前准备工作:转换层大体积混凝土施工前的准备工作，除按一般混凝土施工前必须进行的技术准备、物资准备、机具准备和现场准备外，应根据其施工的特殊性，做好附属材料和辅助设备的准备工作，如测温器具等（一）技术准备:1、商混公司技术准备:大体积混凝土施工中，由于结构截面大，水泥用量相对较多，水泥水化所释放水化热会产生较大的温度变化和收缩作用，为了有效地控制有害裂缝的出现和发展，必须从控制混凝土的水化升温、延缓降温速率、减少混凝土收缩、改善约束条件等方面全面考虑，已同商品混凝土公司沟通好制定如下方案：(1)优选原材料：1)水泥：选用低水化热的P.O32.5；2)骨料：粗骨料：粗骨料种类应按基础设计的要求确定，其质量除应符合现行标准《普通混凝土所用碎石或卵石质量标准及检验方法》的规定我们采用级配良好的碎石（5mm～25mm），应采取连续级配或合理的掺配比例。其最大粒径不得大于钢筋最小净距的3／4。骨料中不得含有有机杂质，其含泥量应≤1％；细骨料：其质量应符合现行标准《普通混凝土用砂质量标准及检验方法》的规定。采用中砂，含泥量应≤3％。3)外加剂：粉煤灰：选用当地三电厂Ⅱ级粉煤灰。粉煤灰应符合现行国家标准《用于水泥和混凝土中的粉煤灰》（GB1596-91）的规定；《粉煤灰混凝土应用技术规范》（GBJ146-90）；其应用应符合建设部《粉煤灰在混凝土和砂浆中应用技术规程》（JGJ28-86）的规定；膨胀剂：选用中国建筑材料科学研究院专利产品哈尔滨冰城特种1水泥有限公司生产的低碱、低掺量高效混凝土膨胀剂UEA-R。该产品能补偿混凝土的收缩，是一种专用抗裂混凝土特种外加剂，大大提高混凝土的自身的抗裂防水能力；泵送剂：双达SD混凝土泵送剂。该产品能提高混凝土的可泵性及耐久性指标；缓凝剂：该产品能减缓水泥早期水化热，推迟水化热温度高峰，有效避免了因温度应力而使混凝土结构产生裂缝。(2)配合比设计原则：1)提高粉煤灰掺量，混凝土强度验收龄期定为60天；2)混凝土坍落度控制在180±20mm；3)适当降低混凝土砂率；4)通过调整泵送剂掺量及缓凝组份，使混凝土的初凝时间控制在10-16小时；5)通过试配工作确定符合要求的配合比(见配合比通知单)。2、施工现场技术准备：(1)检查墙、柱、楼梯插筋位置、数量，模板标高、位置、尺寸准确是否符合设计要求及支撑系统强度、刚度是否固定可靠、模板拼缝是否严密，符合规范要求，并已核实预埋件、预留洞、各种专业管线线管、孔洞的位置、数量及固定情况无误，最后报检、审批通过；(2)混凝土浇筑前组织施工人员进行方案的学习，由技术部门讲述施工方案，对重点部位单独交底，设专人负责，做到人人心中有数；(3)测温器具事先准备好并在测温监测点的位置上安装好，掌握其使用方法，测温孔的布置见下图：2（二）施工生产准备1、商混公司机械设备和人员准备：(1)成立商品混凝土质量供应施工指挥小组；(2)启用两条生产线，保证商混搅拌不间断；(3)启用混凝土运输车15台，保证商混运输不间断；(4)启用两台混凝土泵车，保证商混能连续快速的泵出；(5)设现场工长一名，生产调度、技术部长流动检查现场混凝土供应情况及质量状况；(6)生产前对所有车辆、泵车及生产设备进行全面的检查、校验、保养，使之保证连续工作；(7)生产前选定混凝土运输路线及堵车时的备...
