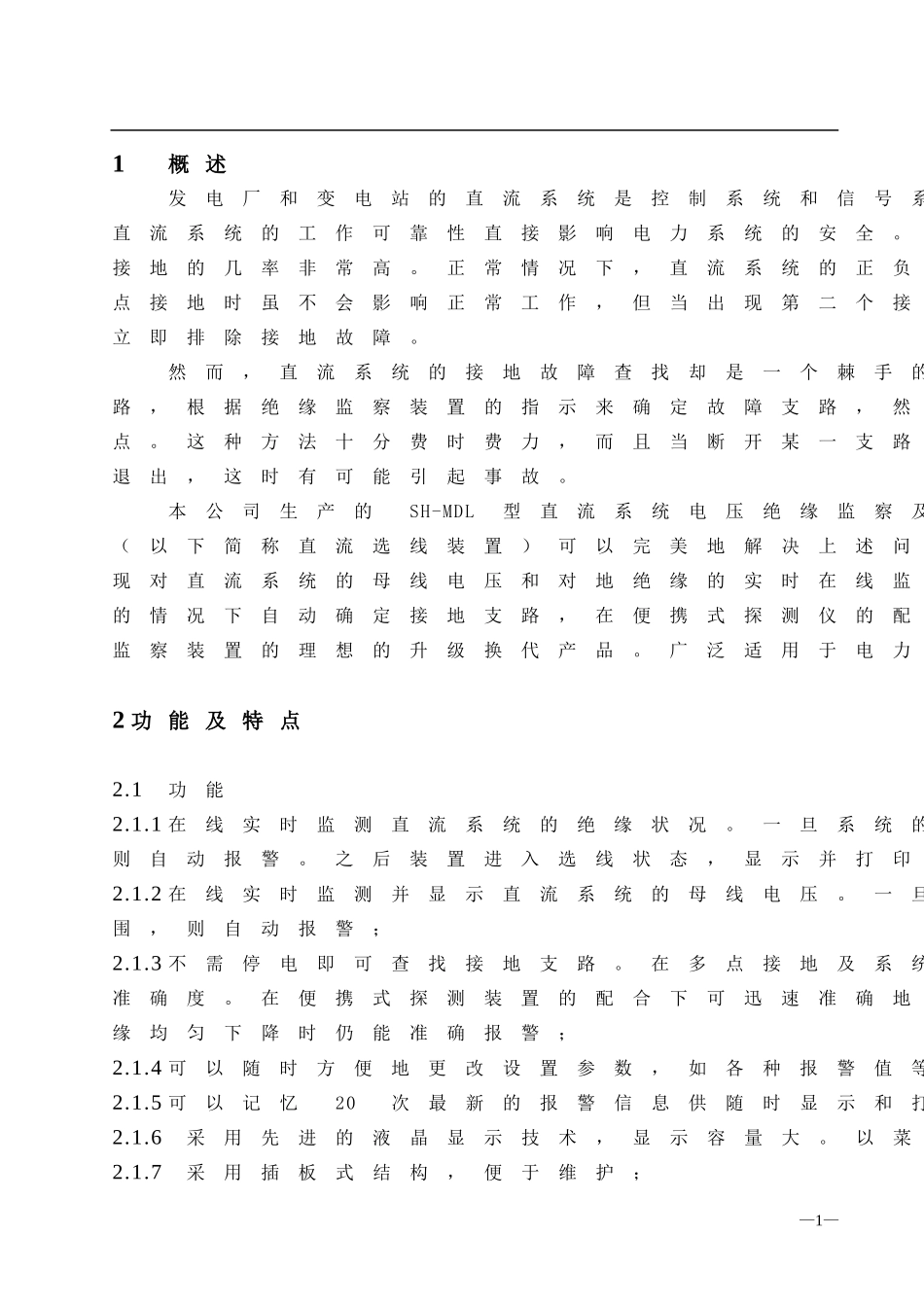

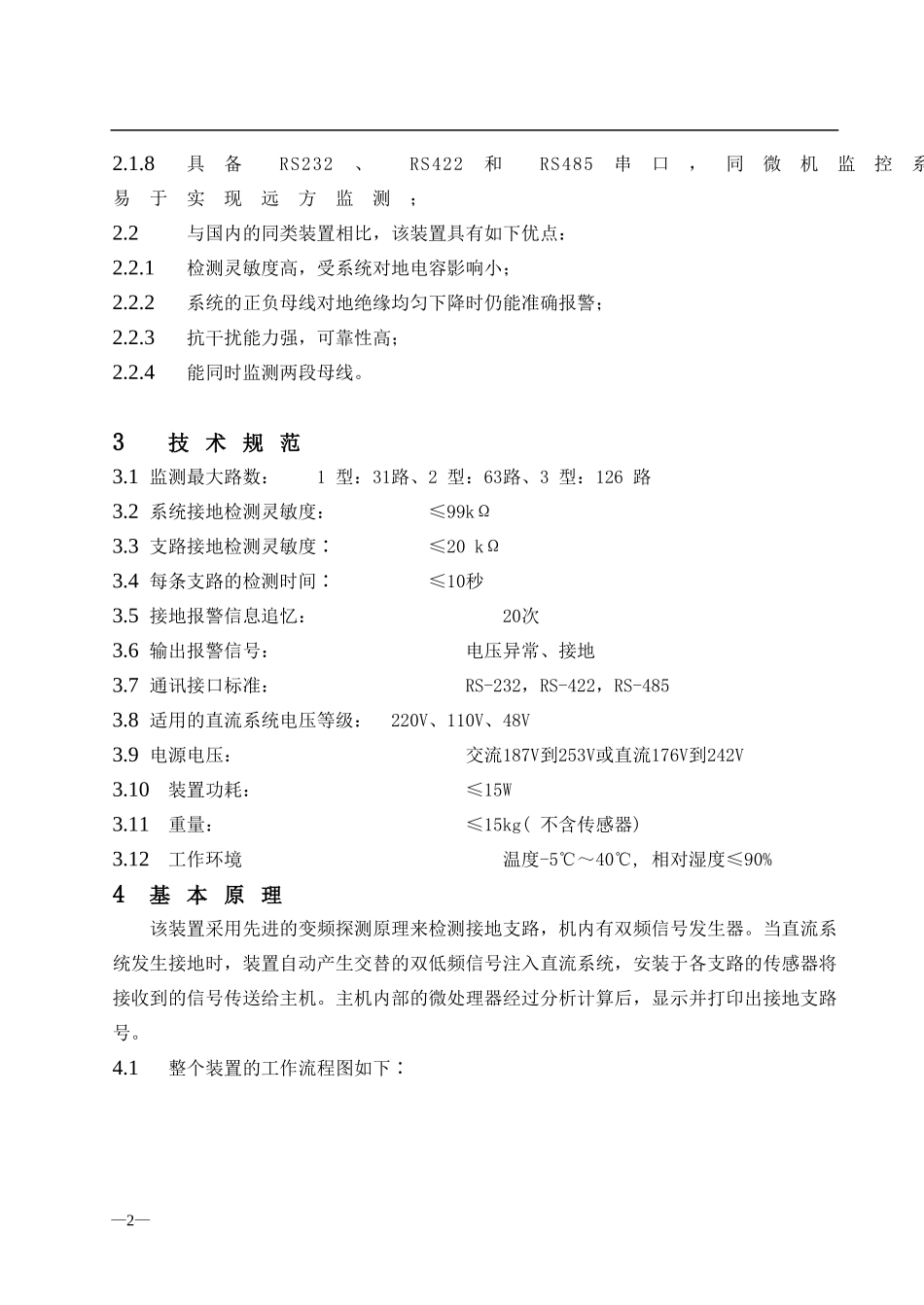

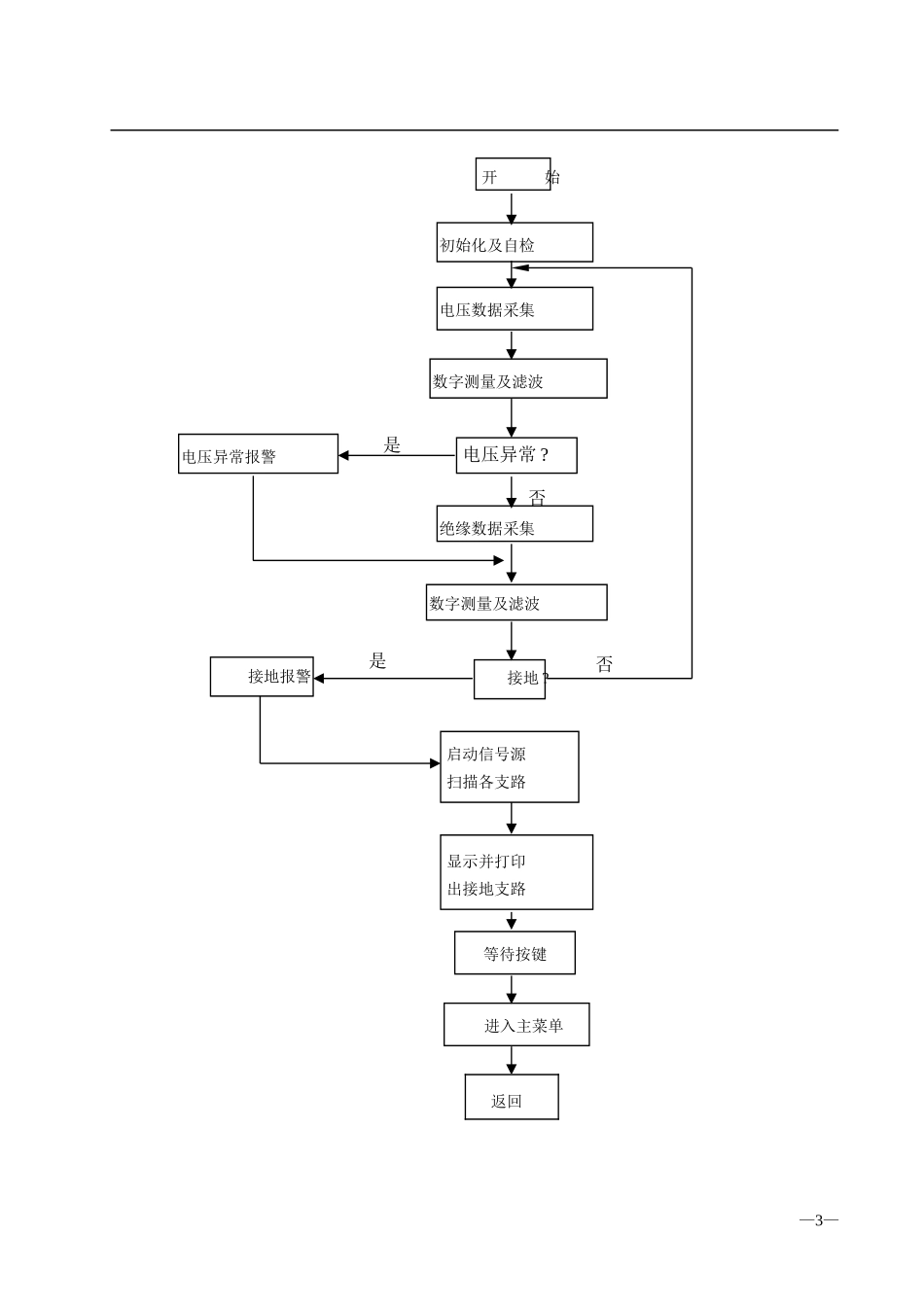

1概述发电厂和变电站的直流系统是控制系统和信号系统、继电保护自动装置的工作电源直流系统的工作可靠性直接影响电力系统的安全。但直流回路种类繁多,支线纵横,发生接地的几率非常高。正常情况下,直流系统的正负母线是对地浮空的。当直流系统发生一点接地时虽不会影响正常工作,但当出现第二个接地点时,将有可能引起事故。因此必须立即排除接地故障。然而,直流系统的接地故障查找却是一个棘手的问题。传统的方法是逐路断开各支路,根据绝缘监察装置的指示来确定故障支路,然后顺着该支路逐级查找,最后确定接地点。这种方法十分费时费力,而且当断开某一支路时,该支路上的控制与保护装置要短时退出,这时有可能引起事故。本公司生产的SH-MDL型直流系统电压绝缘监察及选线装置(以下简称直流选线装置)可以完美地解决上述问题。该装置采用现代微电子技术,能实现对直流系统的母线电压和对地绝缘的实时在线监测,发生故障时能及时报警并在不断电的情况下自动确定接地支路,在便携式探测仪的配合下可迅速查找到接地点,是传统绝缘监察装置的理想的升级换代产品。广泛适用于电力、煤炭、冶金、化工、石油等部门。2功能及特点2.1功能2.1.1在线实时监测直流系统的绝缘状况。一旦系统的接地电阻低于预先设定的报警值,则自动报警。之后装置进入选线状态,显示并打印出接地支路号;2.1.2在线实时监测并显示直流系统的母线电压。一旦系统的母线电压超出预先设定的范围,则自动报警;2.1.3不需停电即可查找接地支路。在多点接地及系统对地电容较大的情况下仍有较高的准确度。在便携式探测装置的配合下可迅速准确地找出具体的接地点。正负母线的对地绝缘均匀下降时仍能准确报警;2.1.4可以随时方便地更改设置参数,如各种报警值等;2.1.5可以记忆20次最新的报警信息供随时显示和打印;2.1.6采用先进的液晶显示技术,显示容量大。以菜单方式操作,简单方便;2.1.7采用插板式结构,便于维护;—1—2.1.8具备RS232、RS422和RS485串口,同微机监控系统相连易于实现远方监测;2.2与国内的同类装置相比,该装置具有如下优点:2.2.1检测灵敏度高,受系统对地电容影响小;2.2.2系统的正负母线对地绝缘均匀下降时仍能准确报警;2.2.3抗干扰能力强,可靠性高;2.2.4能同时监测两段母线。3技术规范3.1监测最大路数:1型:31路、2型:63路、3型:126路3.2系统接地检测灵敏度:≤99kΩ3.3支路接地检测灵敏度∶≤20kΩ3.4每条支路的检测时间∶≤10秒3.5接地报警信息追忆:20次3.6输出报警信号:电压异常、接地3.7通讯接口标准:RS-232,RS-422,RS-4853.8适用的直流系统电压等级:220V、110V、48V3.9电源电压:交流187V到253V或直流176V到242V3.10装置功耗:≤15W3.11重量:≤15kg(不含传感器)3.12工作环境温度-5℃~40℃,相对湿度≤90%4基本原理该装置采用先进的变频探测原理来检测接地支路,机内有双频信号发生器。当直流系统发生接地时,装置自动产生交替的双低频信号注入直流系统,安装于各支路的传感器将接收到的信号传送给主机。主机内部的微处理器经过分析计算后,显示并打印出接地支路号。4.1整个装置的工作流程图如下∶—2——3—否电压异常报警接地报警开始初始化及自检绝缘数据采集电压数据采集数字测量及滤波数字测量及滤波电压异常?接地?启动信号源扫描各支路显示并打印出接地支路等待按键进入主菜单是是否返回4.2装置的原理框图如下:5安装及设计说明5.1型号含义SH-MDL-×××改进代号设计序号直流系统电压绝缘监察及选线装置保定神华冀能电气有限责任公司—4—母线电压信号隔离滤波绝缘检测电路隔离滤波信号源电压隔离滤波传感器1传感器2...传感器n多路开关滤波放大A/DCPU液晶显示器微型打印机键盘时钟串行通讯口电压报警接地报警电源信号源该装置有3种型号∶xxx-1型适用于单段母线,最大31路;xxx-2型适用于单段母线,最大63路;xxx-3型适用于双段母线,每段最大63路。5.2结构及外观该装置采用标准19英寸机箱,可安装于直流屏或其它控制屏上。机箱的大小和屏面的开孔尺寸见图3;装置的前面板布置见图1;背板示意图见图2。5.3二次接线装置背后有16位接线端子,从背后看,最左边的端...
